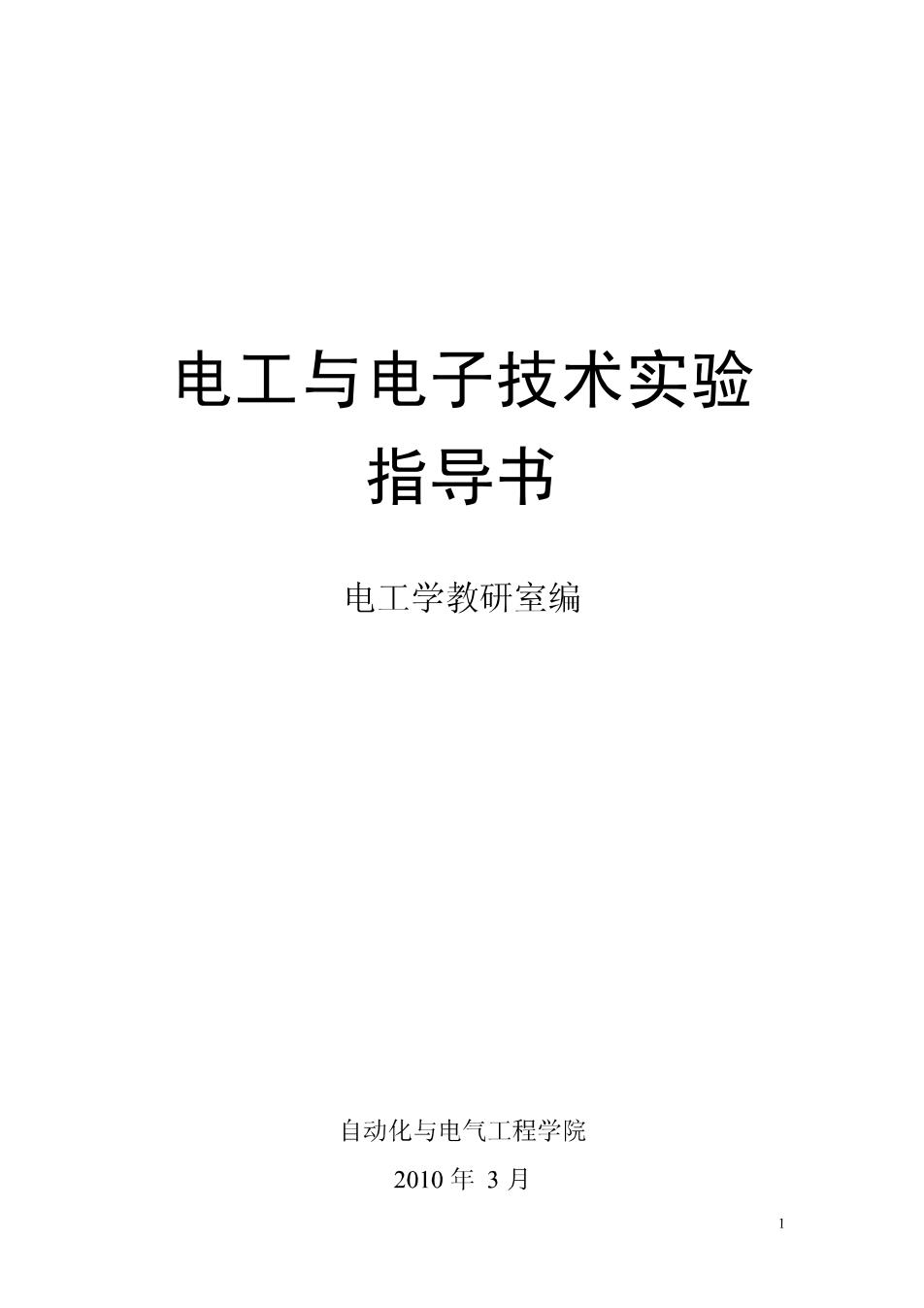

电工与电子技术实验 指导书 电工学教研室编 自动化与电气工程学院 2010年3月
目录 实验一 叠加原理、戴维南定理和诺顿定理3 实验二下弦稳态交流电路相量的研究 实验三 一用交流中路中压、中流的测量 实验四 三相鼠笼式异步电动机 实验五 三相鼠笼式异步电动机点动和自锁控制 实验六三相鼠笼式异步电动机正反转控制. ..16 实验七三相异步申动机顺序控制 .19 实验八品体管共射极单管放大器 .20 实验九 集成运算放大器的基本应用」】 4 模拟运算电路（用DA做） 24 实验十集成逻辑门的逻功能测试与应用」 .20 实验十一触发器功能测试与应用 30 实验十二时序逻辑电路的设计与应用Ⅱ。 3 3 DGJ一3型电工技术实验台介绍及常用电子仪器的使用方法 3 附录二：部分集成电路引脚图。 41
实验一叠加原理、戴维南定理和诺顿定理 一、实验目的 1,验证线性电路叠加原理的正确性，加深对线性电路叠加性的认识和理解： 2.验证戴维南定理和诺顿定理的币确性，加深对该定理的理解 3掌握测量有源二端树铭等效参数的一般方法。 二、预习要点 1,什么情况下可用叠加原理，如何应用： 2.有源二端树络等效参数如何测量，并作相关的计算。 三、实验所用仪表和仪器 【.叠加原理实验 序号 名 称 型号与规格 数量 备注 1直流稳压电湖 0-30V可调 路 方用表 1 自备 3直流数宁电压表 0-200V 4直流数宁毫安表 0-200mV 1 5叠加原理实验电路板 1 DGJ-03 2.戴维南定理和诺顿定理实验 序号 名称 型号与规格 数量 备注 可调直流稳压电源 0-30V 1 可调直流恒流源 0-500mA 1 3 直流数宁电压表 0~200V 1 4 直流数宁毫安表 0200mA 1 5 方用表 1 自备 6 可调电阻箱 0~99999.92 1 DG-05 7 电位器 1K/2W 1 DG-05 8 戴维南定理实验电路板 DGJ-05 四、实验内容 1,叠加原理 利用实验线路图1-1验证叠加原理的正确性 3
10 图1- (1)将两路稳压电源的输出分别调节为12V和6V,接入U1和U2处。 (2)令U1电源单独作用（将开关K,投向U1侧，开关K,投向短路侧）。用直流数字 电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表1山。 表1-1 项IAmA【mA))UAd(V)UN(v) U,单独作用 单独作拥 环判用 (3)令U电源单独作用（将开关K1投向短路侧，开关K,投向U,侧），重复实验步骤 (2)的测量和记录，数据记入表1 (4)令U1和U2共同作用（开关K,和K,分别投向U1和U2侧），重复上述的测量和记 采，数据记入表11。 幸(5)任意按下某个故障设置按键，重复实验内容(4)的测量和记录，再根据测量结 果判断出故障的性质。 2.戴维南定理和诺顿定理验证 实验线路如图1-2所示，被测有源二端网络如图1-2(a) 3303 5102 R R2 OmA 510 12V 图12 (b)
用DG-03挂箱的“基尔夫定律/叠加原理”线路 (1)测量电路参数 用开路电压、短路电流法测定戴维南等效电路的UOc、R。和诺顿等效电路的Isc、Ro: 按图1-2a)接入稳压电源Us-12V和恒流源s=10mA,不接入RL测出Uc和sc,并计算 出Ro。(测Uoc时，小接入mA表.)》 表12 Uoc(v) Isc(mA) Ro-Uoc/Isc() (2)有源二端树络负载实验 按图1-2(a)接入R。改变R阻值，测量有源二端网络的外特性曲线，数值记入表1-3。 (3)验证戴维南定理 从电阻箱上取得按步骤(1)所得的等效电阻R之值，然后令其与直流稳压电源（调 到步骤(1)时所测得的开路电压U心之值)相串联，构成戴维南等效电路如图1-2b)所示， 仿照步骤(2)测其外特性，对戴氏定理进行验证，数值也记入表1-3。 表13 Ri(2) 300 75 有源二端U(v) 树络 I (mA) U(v) 导效电路 I (mA) (4)有源二端树络等效电阻（又称入端电阻）的直接测量法。 见图12(a).将被测有源网络内的所有独立源骨零（去掉电流源【s和电压源Us,并在 原电压源所接的两点用一根短路导线相连)，然后用伏安法或者直接用方用表的欧姆档去测 定负载R开路时A、B两点间的电阻，此即为被测网络的等效内阻R,或称网络的入端电 阻R, 五、实验注意事项 1,测量时应注意电流表量程的史换。 2.步骤(4中，电压源置零时不可将稳压源短接 3.用力表直接测R时，网络内的独立源必须先胃零，以免损环力用表。其次，欧姆档 必须经调零后再进行测量。 4.改接线路时，婴关掉电源 六、实验报告 1.根据实验数据表格，进行分析、比较，归纳、总结实验结论，即验证线性电路的叠 加性
