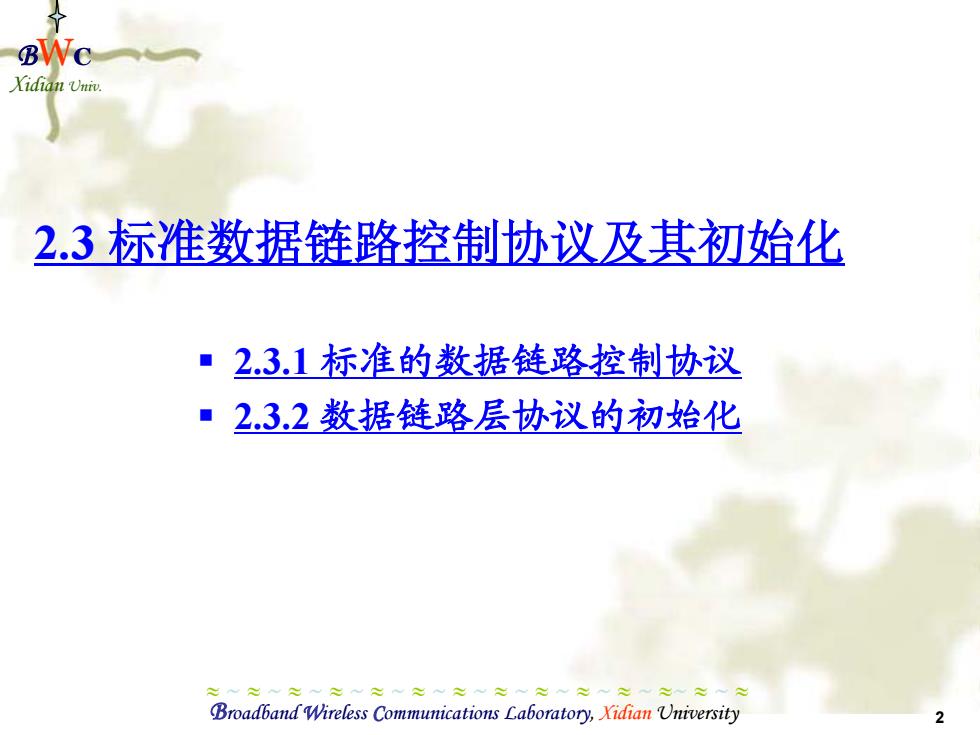

BWC Xidian Univ. 2.3标准数据链路控制协议及其初始化 2.3.1标准的数据链路控制协议 ■2.3.2数据链路层协议的初始化 Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 2 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 2.3 标准数据链路控制协议及其初始化 2.3.1 标准的数据链路控制协议 2.3.2 数据链路层协议的初始化
空3.1标准的数据链路控制协议(1) 目前常用的标准数据链路控制(DLC)协议有： -IBM提出的SDLC, -SO建议的HDLC, -ANSI(美国国家标准学会)规定的ADCCP 一CCITT(国际电报电话咨询委员会)建议的LAPB等。 -其中，HDLC与ADCCP功能相同，SDLC是HDLC的一 个功能子集。LAPB也是HDLC的一个子集。 ■HDLC（ADCCP)是为多种物理链路设计的。这些链路包括 多址链路、占对点链路、全双工和半双工链路。 Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 3 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 2.3.1 标准的数据链路控制协议(1) 目前常用的标准数据链路控制（DLC）协议有： – IBM提出的SDLC， – ISO建议的HDLC， – ANSI（美国国家标准学会）规定的ADCCP – CCITT（国际电报电话咨询委员会）建议的LAPB等。 – 其中，HDLC与ADCCP功能相同，SDLC是HDLC的一 个功能子集。LAPB也是HDLC的一个子集。 HDLC（ADCCP）是为多种物理链路设计的。这些链路包括 多址链路、占对点链路、全双工和半双工链路
链路的工作方式 通信双方链路的工作方式通常分为三类：全双工、 半双工和单工方式。 单工方式指通信双方仅有单向数据流动，一方为发 端，另一方为收端，链路上仅为一条单向物理信道； 全双工是指通信双方可以同时向对方发送和接收对 方的数据流，链路上同时有两条不同流向的物理信 道； 半双工通信指通信双方可以向对方发送或从对方 接收数据流，但不可以同时收发，任一方在发送 时不能接收，在接收时不能发送。 ○ 。或○ Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 4 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 链路的工作方式 通信双方链路的工作方式通常分为三类：全双工、 半双工和单工方式。 单工方式指通信双方仅有单向数据流动，一方为发 端，另一方为收端，链路上仅为一条单向物理信道； 全双工是指通信双方可以同时向对方发送和接收对 方的数据流，链路上同时有两条不同流向的物理信 道； 半双工通信指通信双方可以向对方发送或从对方 接收数据流，但不可以同时收发，任一方在发送 时不能接收，在接收时不能发送。 或

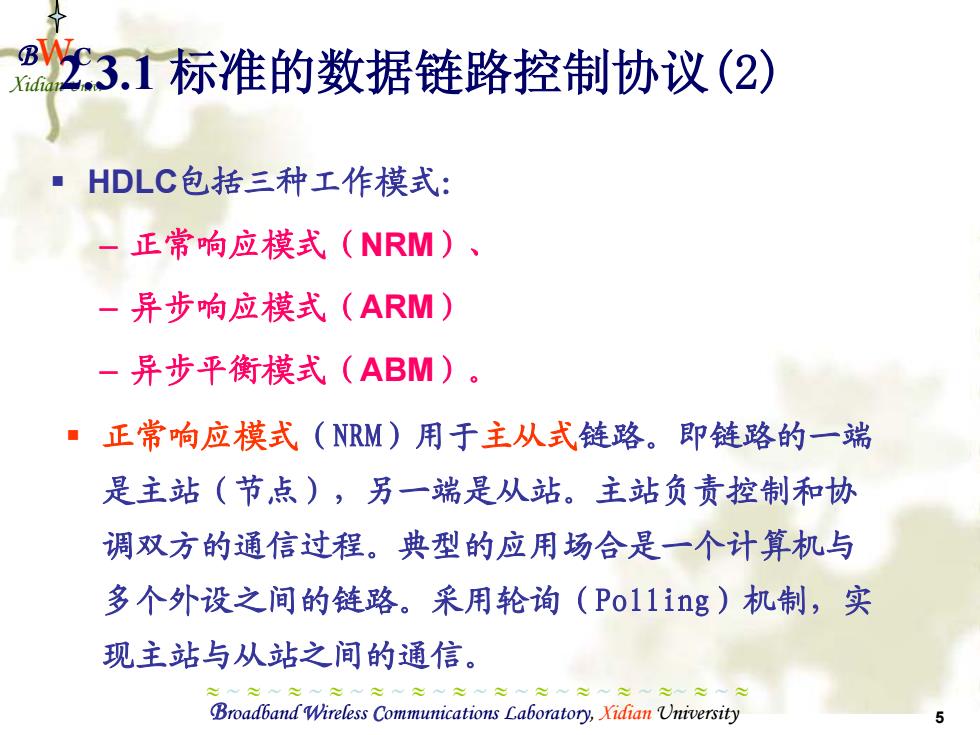

3.1标准的数据链路控制协议(2) HDLC包括三种工作模式： -正常响应模式(NRM)、 -异步响应模式(ARM) -异步平衡模式(ABM)。 ·正常响应模式(NRM)用于主从式链路。即链路的一端 是主站（节点），另一端是从站。主站负责控制和协 调双方的通信过程。典型的应用场合是一个计算机与 多个外设之间的链路。采用轮询(Po11ing)机制，实 现主站与从站之间的通信。 Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 5 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 2.3.1 标准的数据链路控制协议(2) HDLC包括三种工作模式： – 正常响应模式（NRM）、 – 异步响应模式（ARM） – 异步平衡模式（ABM）。 正常响应模式（NRM）用于主从式链路。即链路的一端 是主站（节点），另一端是从站。主站负责控制和协 调双方的通信过程。典型的应用场合是一个计算机与 多个外设之间的链路。采用轮询（Polling）机制，实 现主站与从站之间的通信

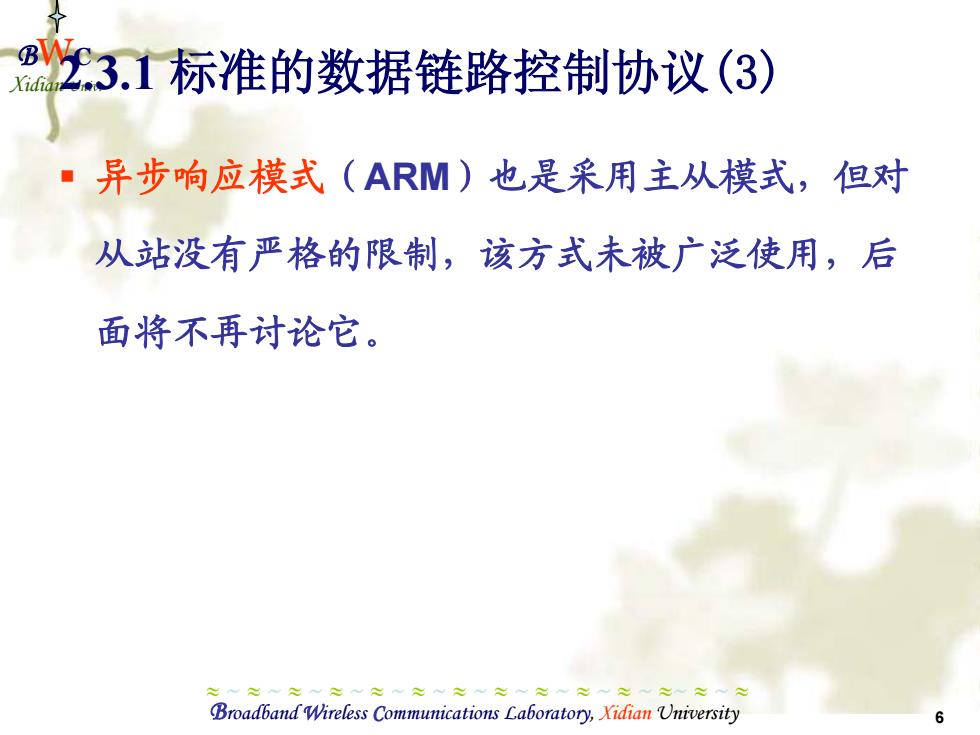

23.1标准的数据链路控制协议(3) ·异步响应模式(ARM)也是采用主从模式，但对 从站没有严格的限制，该方式未被广泛使用，后 面将不再讨论它。 Broadband Wireless Communications Laboratory,Xidian University
Broadband Wireless Communications Laboratory, Xidian University 6 BWC Xidian Univ. ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈ ~ ≈~ ≈ ~ ≈ 2.3.1 标准的数据链路控制协议(3) 异步响应模式（ARM）也是采用主从模式，但对 从站没有严格的限制，该方式未被广泛使用，后 面将不再讨论它
