5.2数字基带信号传输及其频增特性“ 西安电子科技大学 通信工程学院SN 2.双极性不归零被形 在该波形中，脉冲的正负电平分别对应于二进制代码1、0， 由于它是幅度相等极性相反的双极性波形，故当0、1符号等 可能出现时无直流分量。恢复信号的判决电平为零值，扰干 扰能力也较强。故双极性波形有利于在信道中传输。 +E 1010 E & 通信原理2011年

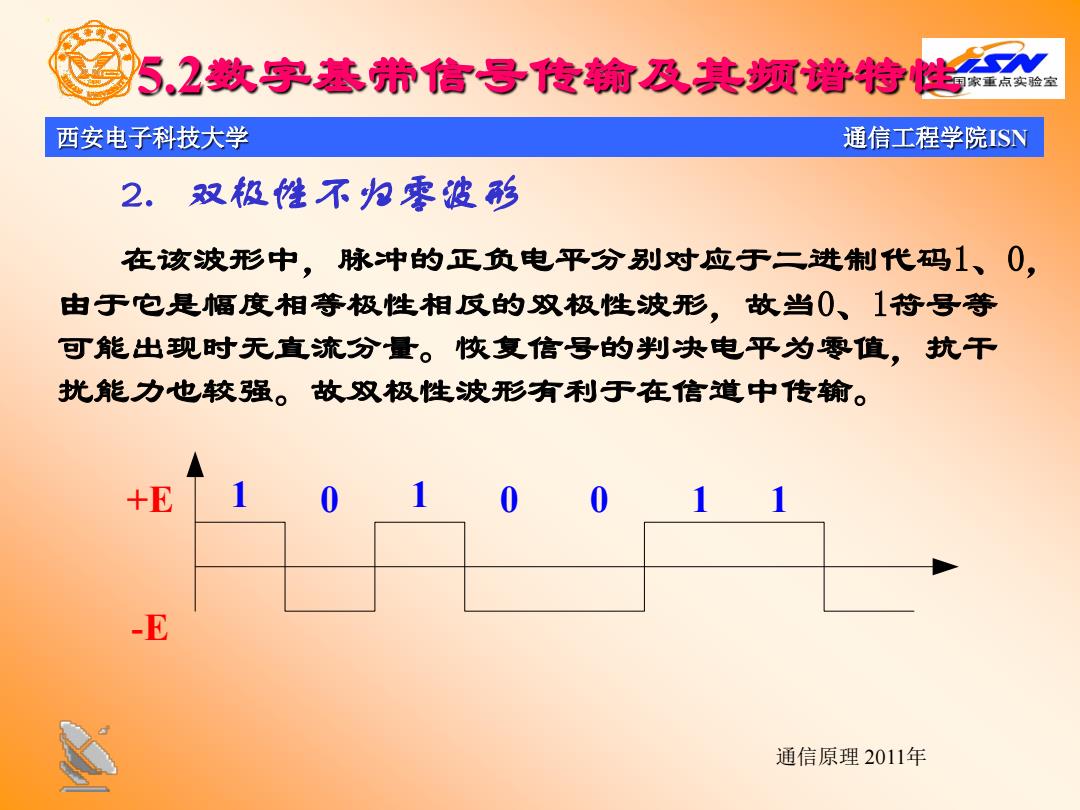

西安电子科技大学 通信工程学院ISN 通信原理 2011年 5.2数字基带信号传输及其频谱特性 2．双极性不归零波形 在该波形中，脉冲的正负电平分别对应于二进制代码1、0， 由于它是幅度相等极性相反的双极性波形，故当0、1符号等 可能出现时无直流分量。恢复信号的判决电平为零值，抗干 扰能力也较强。故双极性波形有利于在信道中传输。 +E -E 1 0 1 0 0 1 1
5.2数字基养信号传输及其频增特性 西安电子科技大学 通信工程学院ISN 3.单极性加零被形 它与单极性不归零波形的区别是有电脉冲宽度小于码元 宽度，每个有电脉冲在小于码元长度内总要回到零电平，所 以称为归零波形。 +E 0 0 11 通信原理2011年

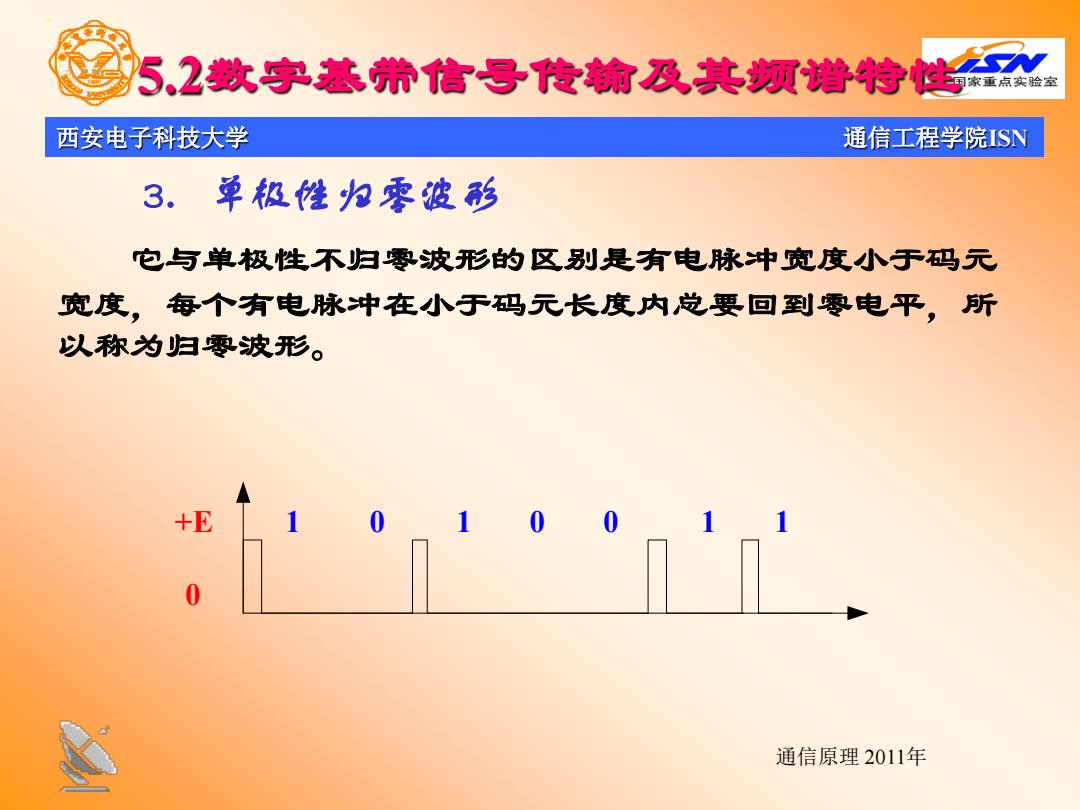

西安电子科技大学 通信工程学院ISN 通信原理 2011年 5.2数字基带信号传输及其频谱特性 3．单极性归零波形 它与单极性不归零波形的区别是有电脉冲宽度小于码元 宽度，每个有电脉冲在小于码元长度内总要回到零电平，所 以称为归零波形。 +E 0 1 0 1 0 0 1 1
5.2数字基带信号传输及其频增特性“ 西安电子科技大学 通信工程学院ISN 4.双极性归零波形 它是双极性波形的归零形式。每个码元内的脉冲都回到零 点平，即相邻脉冲之间必定留有零电位的间隔。它除了具有双 极性不归零波形的特点外，还有利于同步脉冲的提取。 通信原理2011年

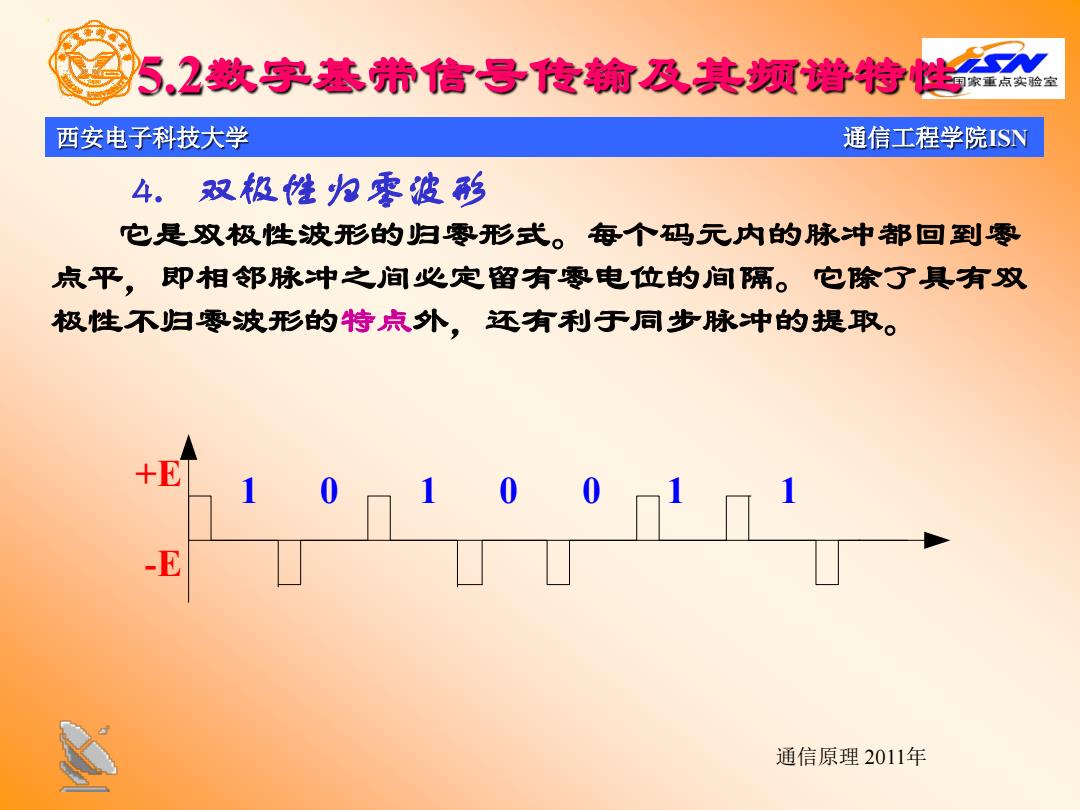

西安电子科技大学 通信工程学院ISN 通信原理 2011年 5.2数字基带信号传输及其频谱特性 4．双极性归零波形 它是双极性波形的归零形式。每个码元内的脉冲都回到零 点平，即相邻脉冲之间必定留有零电位的间隔。它除了具有双 极性不归零波形的特点外，还有利于同步脉冲的提取。 +E -E 1 0 1 0 0 1 1
5.2数字基养信号传输及其领增特健 西安电子科技大学 通信工程学院ISN 5.差分被形 这种波形是用相邻码元的电平的跳变和不变来表示消息 代码。以电平跳变表示1，电平不变表示0，也可以反过来。由 于差分波形是以相邻脉冲电平的相对变化来表示代码，因此称 它为相对码波形，而相应地称前面的单极性或双极性波形为绝 对码波形。 +E -E 通信原理2011年
西安电子科技大学 通信工程学院ISN 通信原理 2011年 5．差分波形 这种波形是用相邻码元的电平的跳变和不变来表示消息 代码。以电平跳变表示1，电平不变表示0，也可以反过来。由 于差分波形是以相邻脉冲电平的相对变化来表示代码，因此称 它为相对码波形，而相应地称前面的单极性或双极性波形为绝 对码波形。 5.2数字基带信号传输及其频谱特性 +E -E 1 0 1 0 0 1 1
5.2数字基带信号传输及其领灣特性 西安电子科技大学 通信工程学院SN 6.多电平被形 上述各种信号都是一个二进制符号对应一个脉冲。实际 上还存在多于一个二进制符号对应一个脉冲的情形。这种波 形统称为多电平波形或多值波形。例如，若令两个二进制符 号00对应+3E,01对应+E,10对应-E,11对应+3E,则所得波 形为4电平波形。 00 +3E 00 01 01 7 1 +E -E 10 11 11 -3E 通信原理2011年

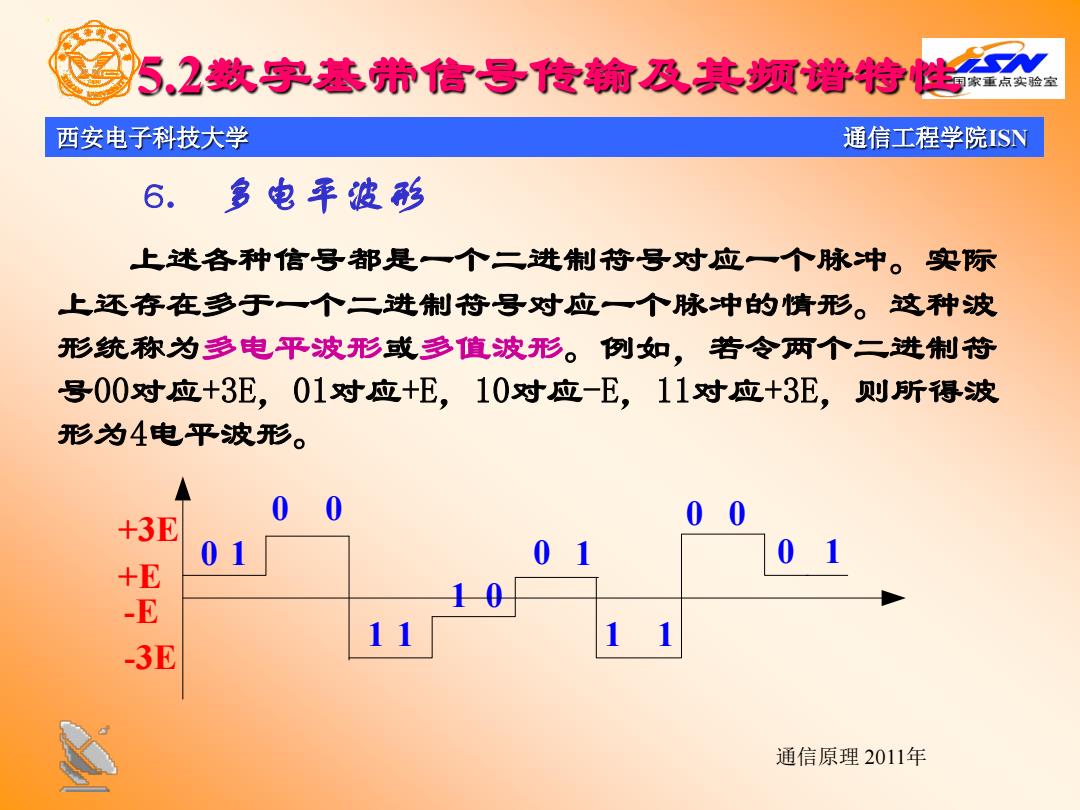

西安电子科技大学 通信工程学院ISN 通信原理 2011年 5.2数字基带信号传输及其频谱特性 6． 多电平波形 上述各种信号都是一个二进制符号对应一个脉冲。实际 上还存在多于一个二进制符号对应一个脉冲的情形。这种波 形统称为多电平波形或多值波形。例如，若令两个二进制符 号00对应+3E，01对应+E，10对应-E，11对应+3E，则所得波 形为4电平波形。 +E -E +3E -3E 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1
