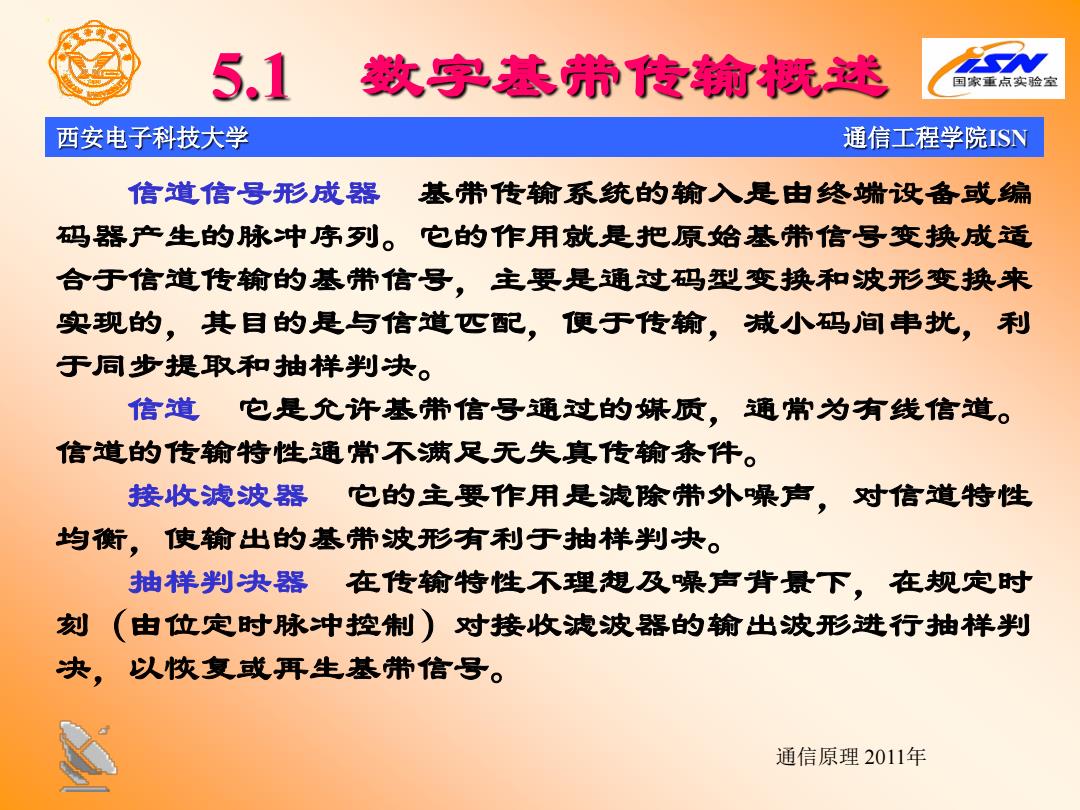

5.1 数字基带传输既述 西安电子科技大学 通信工程学院ISN 信道信号形成器 基带传输系统的输入是由终端设备或编 码器产生的脉冲序列。它的作用就是把原始基带信号变换成适 合于信道传输的基带信号，主要是通过码型变换和波形变换来 实现的，其目的是与信道匹配，便于传输，减小码间串挑，利 于同步提取和抽样判决。 信道它是允许基带信号通过的媒质，通常为有线信道。 信道的传输特性通常不满足无失真传输条件。 接收滤波器它的主要作用是滤除带外噪声，对信道特性 均衡，使输出的基带波形有利于抽样判决。 抽样判决器在传输特性不理想及噪声背景下，在规定时 刻（由位定时脉冲控制）对接收滤波器的输出波形进行抽样判 决，以恢复或再生基带信号。 通信原理2011年
西安电子科技大学 通信工程学院ISN 通信原理 2011年 5.1 数字基带传输概述 信道信号形成器 基带传输系统的输入是由终端设备或编 码器产生的脉冲序列。它的作用就是把原始基带信号变换成适 合于信道传输的基带信号，主要是通过码型变换和波形变换来 实现的，其目的是与信道匹配，便于传输，减小码间串扰，利 于同步提取和抽样判决。 信道 它是允许基带信号通过的媒质，通常为有线信道。 信道的传输特性通常不满足无失真传输条件。 接收滤波器 它的主要作用是滤除带外噪声，对信道特性 均衡，使输出的基带波形有利于抽样判决。 抽样判决器 在传输特性不理想及噪声背景下，在规定时 刻（由位定时脉冲控制）对接收滤波器的输出波形进行抽样判 决，以恢复或再生基带信号
5.1 数字基带传输概述 国家重点实脸室 西安电子科技大学 通信工程学院SN a 输入基带信号 (b) 码型变换后 波形和码型变换后 经过信道后 基带系统各点波形示意图 通信原理2011年
西安电子科技大学 通信工程学院ISN 通信原理 2011年 5.1 数字基带传输概述 基带系统各点波形示意图 (a) (b) (c) (d) t t t t 0 0 0 0 0 0 1 1 1 1 输入基带信号 码型变换后 波形和码型变换后 经过信道后

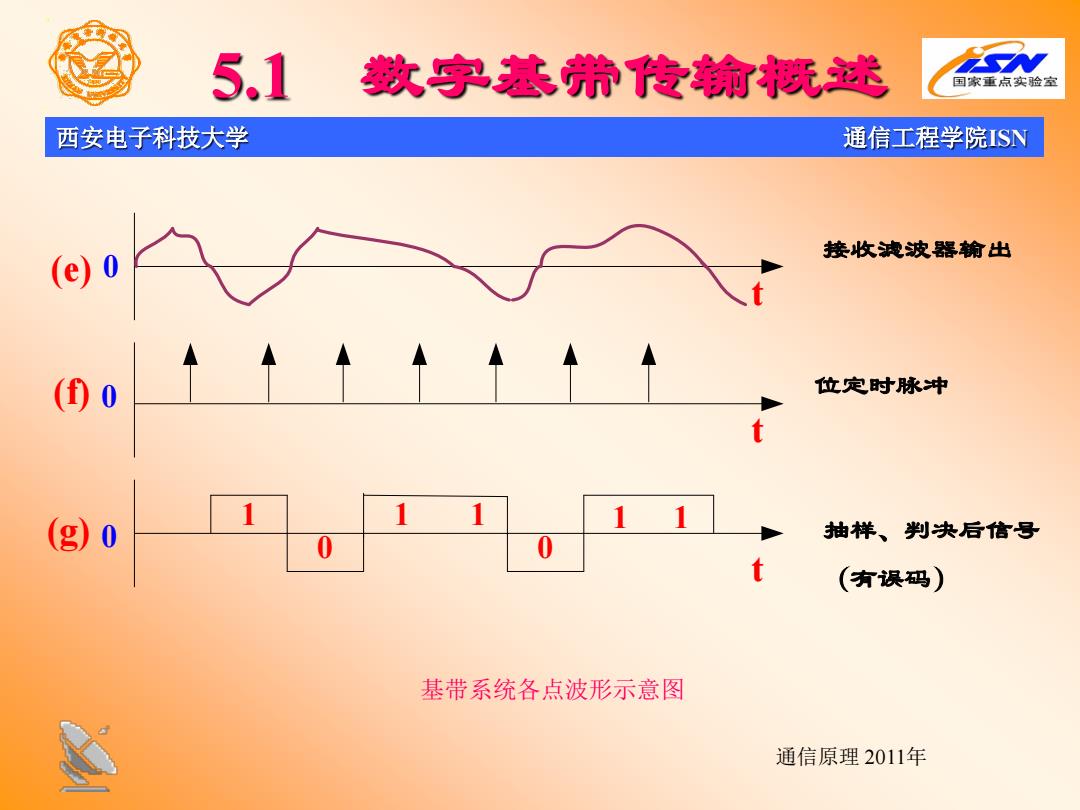

5.1 数字基带传输既述 西安电子科技大学 通信工程学院ISN 接收滤波器输出 e)0 位定时脉冲 g)0 抽样、判决后信号 (有误码) 基带系统各点波形示意图 通信原理2011年
西安电子科技大学 通信工程学院ISN 通信原理 2011年 5.1 数字基带传输概述 基带系统各点波形示意图 (e) (f) (g) t t t 0 0 0 0 1 1 1 1 0 1 接收滤波器输出 位定时脉冲 抽样、判决后信号 （有误码）

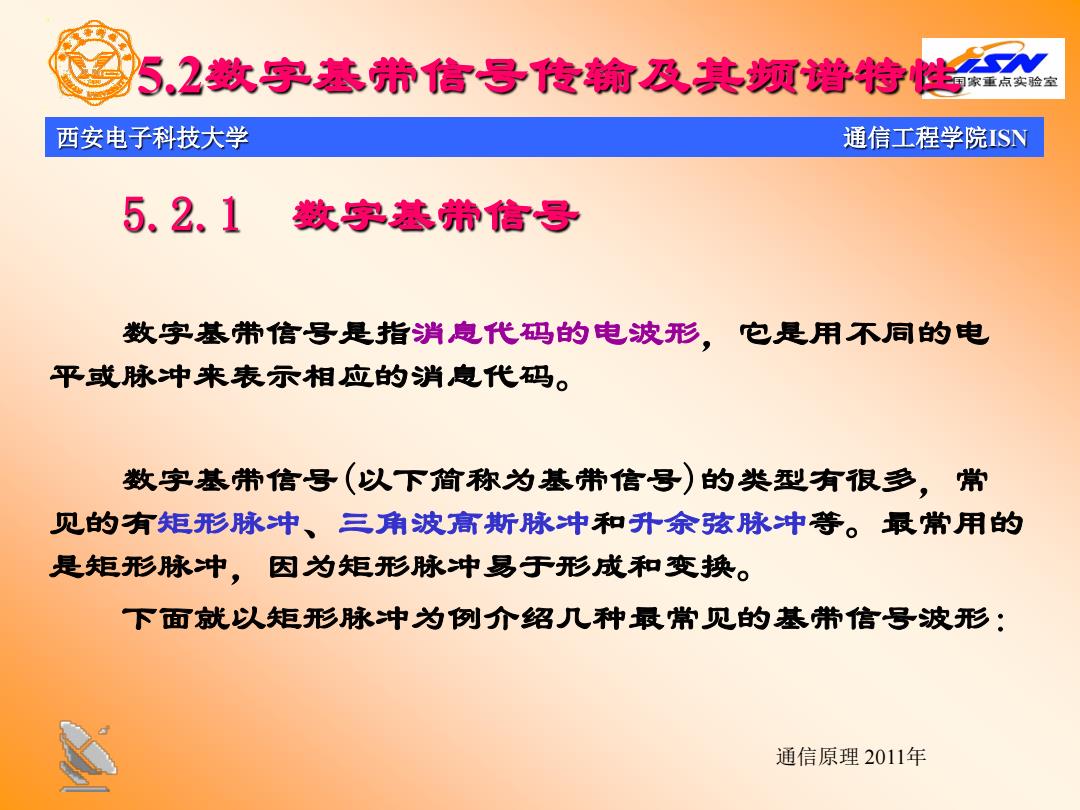

52数字基带信号传输及其频增特 西安电子科技大学 通信工程学院SN 5.2.1款字基养信号 数字基带信号是指消息代码的电波形，它是用不同的电 平或脉冲来表示相应的消息代码。 数字基带信号（以下简称为基带信号）的类型有很多，常 见的有矩形脉冲、三角波高斯脉冲和升余弦脉冲等。最常用的 是矩形脉冲，因为矩形脉冲易于形成和变换。 下面就以矩形脉冲为例介绍几种最常见的基带信号波形： & 通信原理2011年
西安电子科技大学 通信工程学院ISN 通信原理 2011年 5.2数字基带信号传输及其频谱特性 5.2.1 数字基带信号 数字基带信号是指消息代码的电波形，它是用不同的电 平或脉冲来表示相应的消息代码。 数字基带信号(以下简称为基带信号)的类型有很多，常 见的有矩形脉冲、三角波高斯脉冲和升余弦脉冲等。最常用的 是矩形脉冲，因为矩形脉冲易于形成和变换。 下面就以矩形脉冲为例介绍几种最常见的基带信号波形：

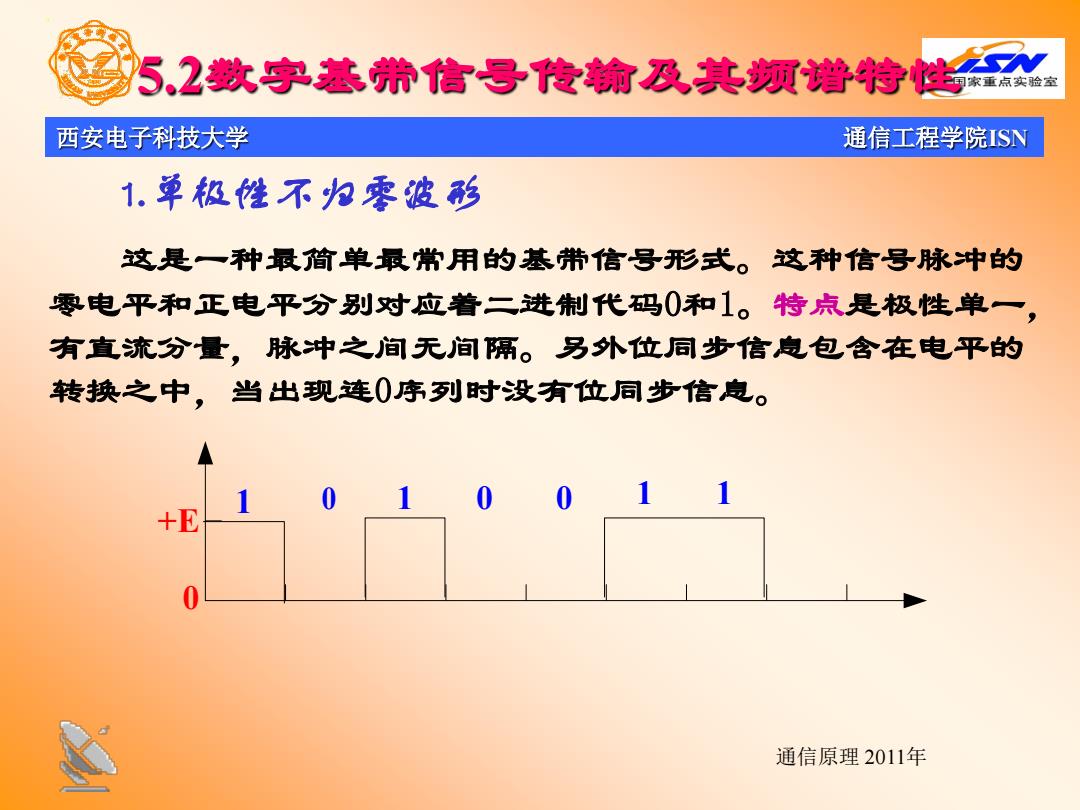

5.2数字基养信号传输及其领增特健 西安电子科技大学 通信工程学院ISN 1.单极性不加零波形 这是一种最简单最常用的基带信号形式。这种信号脉冲的 零电平和正电平分别对应着二进制代码0和1。特点是极性单一， 有直流分量，脉冲之间无间隔。另外位同步信息包含在电平的 转换之中，当出现连0序列时没有位同步信息。 +E 0 通信原理2011年
西安电子科技大学 通信工程学院ISN 通信原理 2011年 5.2数字基带信号传输及其频谱特性 +E 0 1 0 1.单极性不归零波形 这是一种最简单最常用的基带信号形式。这种信号脉冲的 零电平和正电平分别对应着二进制代码0和1。特点是极性单一， 有直流分量，脉冲之间无间隔。另外位同步信息包含在电平的 转换之中，当出现连0序列时没有位同步信息。 1 0 0 1 1
