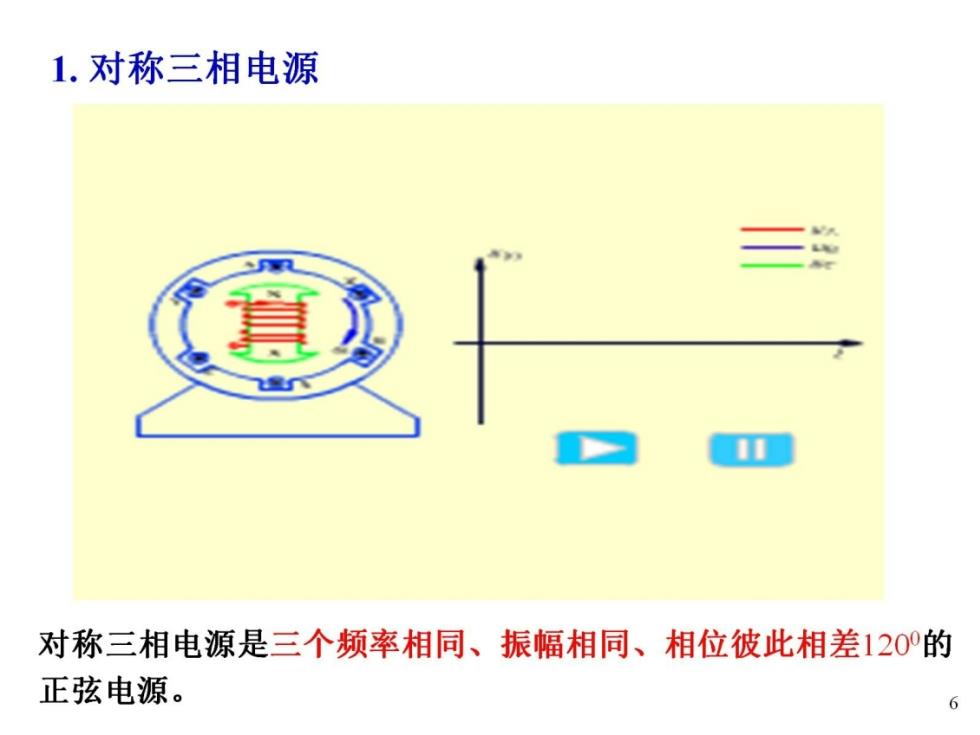

1.对称三相电源 三 对称三相电源是三个频率相同、振幅相同、相位彼此相差120°的 正弦电源。 6

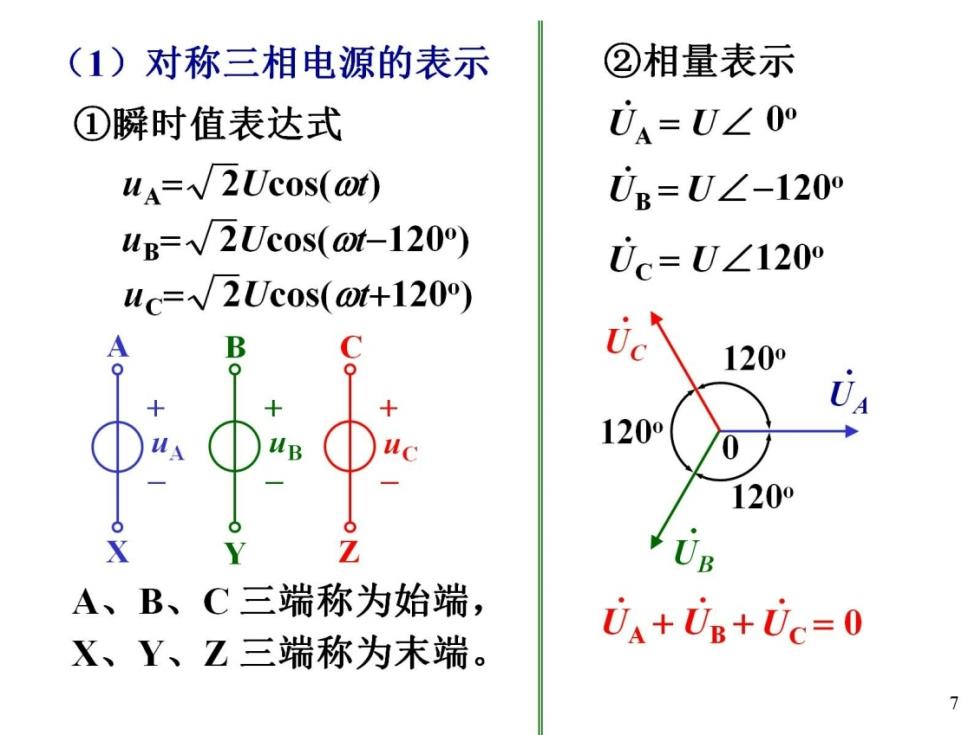

(1)对称三相电源的表示 ②相量表示 ①瞬时值表达式 0A=U∠0 uA=√2Ucos(or) 0B=U∠-120° uB=√2Uc0s(ot-120) 0c=U∠120° uc=√2Ucos(ot+120o) B 1200 1200 0 1200 Z UB A、B、C三端称为始端， UA+Ug+Uc=0 X、Y、Z三端称为末端

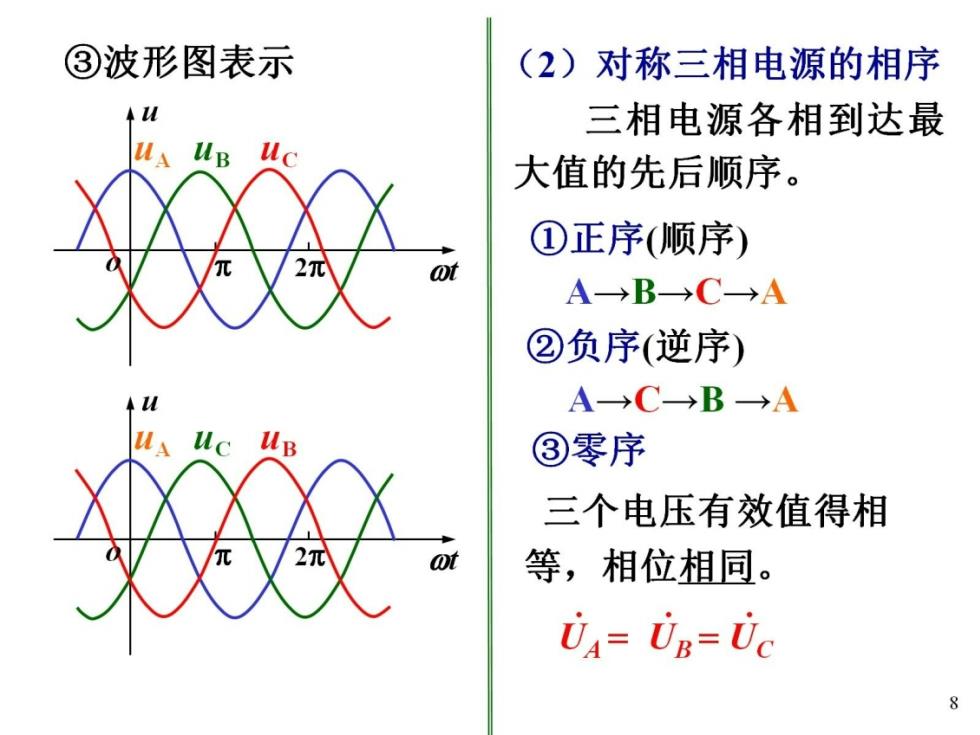

③波形图表示 (2)对称三相电源的相序 三相电源各相到达最 大值的先后顺序。 ①正序（顺序） A→B→C→A ②负序（逆序） A→C→B→A 1B ③零序 三个电压有效值得相 等，相位相同。 UA=UB=Uc 8

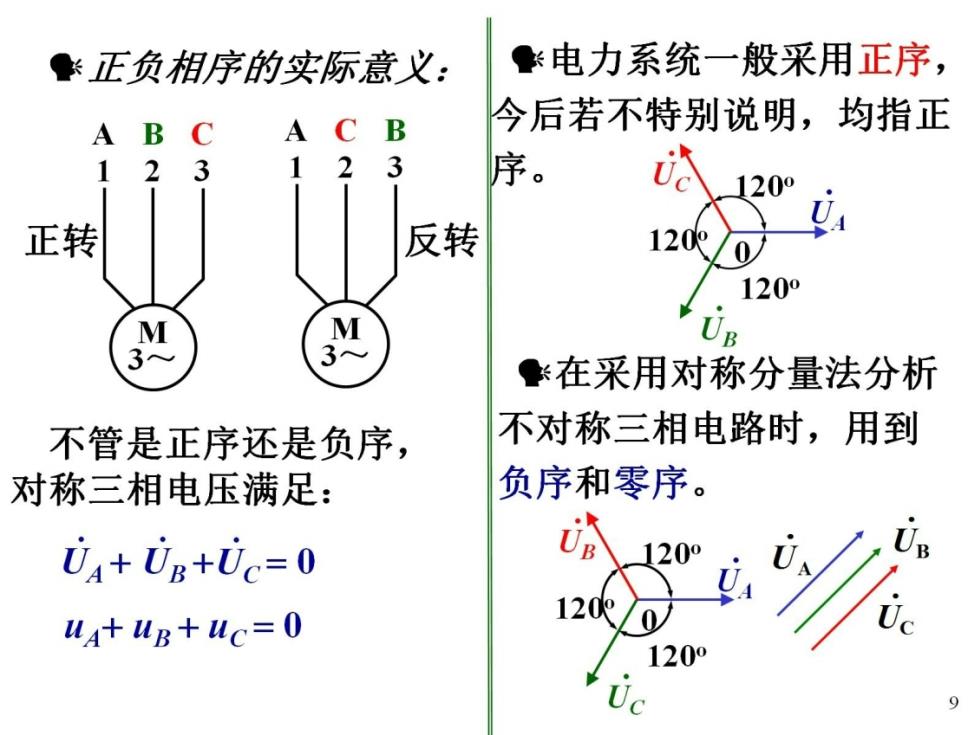

正负相序的实际意义： 电力系统一般采用正序， 今后若不特别说明，均指正 A B C B 2 3 3 序。 1200 正转 反转 120R 1200 M 在采用对称分量法分析 不管是正序还是负序， 不对称三相电路时，用到 对称三相电压满足： 负序和零序。 U4+0g+Uc=0 209 ua+uB+uc=0 120 120° 9

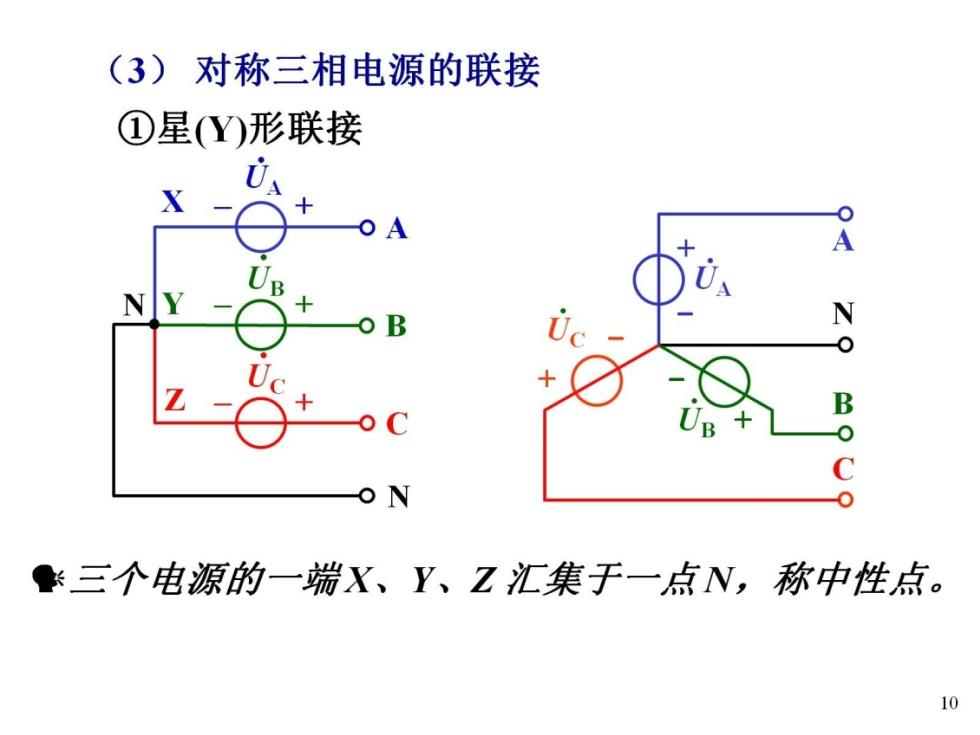

(3)对称三相电源的联接 ①星(Y)形联接 三个电源的一端X、Y、Z汇集于一点N,称中性点。 10
