5.1概述 5,受弯构件斜截 5.2无腹筋梁受力 5.2.3破坏的主要形态 面承载力计算 特点和破坏形态 (3)斜拉破坏 发生条件：剪跨比较大， a/h。>3或 Io/ho>9 破坏特点：剪跨比1较大，主压应力 角度较小，拱作用较小；剪力主要依 靠拉应力（梁作用）传递到支座；一 旦出现斜裂缝，就很快形成临界斜裂 缝，荷载传递路线被切断，承载力急 剧下降，脆性性质显著；破坏是由于 混凝土（斜向）拉坏引起的，称为斜 拉破坏。 抗剪承载力取决于混凝土的抗拉强度。 PDF created with pdfFactory trial version ww.pdffactory.com
⑶斜拉破坏 发生条件：剪跨比较大， a/h0>3 或 l0 /h0>9 破坏特点：剪跨比l 较大，主压应力 角度较小，拱作用较小；剪力主要依 靠拉应力（梁作用）传递到支座；一 旦出现斜裂缝，就很快形成临界斜裂 缝，荷载传递路线被切断，承载力急 剧下降，脆性性质显著；破坏是由于 混凝土（斜向）拉坏引起的，称为斜 拉破坏。 抗剪承载力取决于混凝土的抗拉强度。 5. 受弯构件斜截 面承载力计算 5.1概述 5.2无腹筋梁受力 特点和破坏形态 5.2.3破坏的主要形态 PDF created with pdfFactory trial version www.pdffactory.com

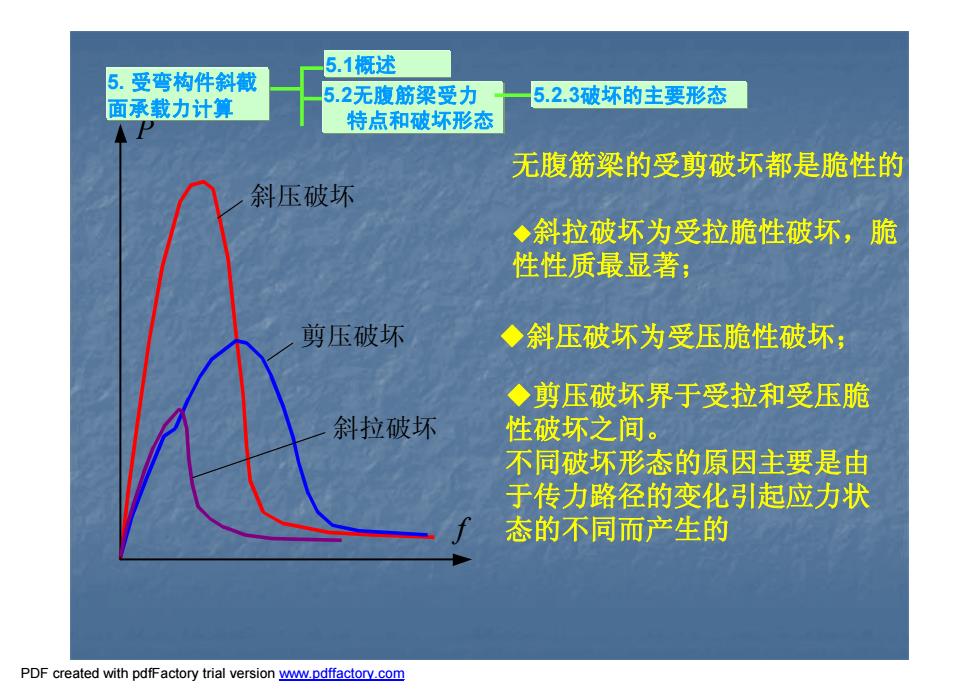

5.1概述 5.受弯构件斜截 5.2无腹筋梁受力 5.2.3破坏的主要形态 面承载力计算 特点和破坏形态 无腹筋梁的受剪破坏都是脆性的 斜压破坏 ◆斜拉破坏为受拉脆性破坏，脆 性性质最显著； 剪压破坏 ◆斜压破坏为受压脆性破坏； ◆剪压破坏界于受拉和受压脆 斜拉破坏 性破坏之间。 不同破坏形态的原因主要是由 于传力路径的变化引起应力状 态的不同而产生的 PDF created with pdfFactory trial version ww.pdffactory.com
P f 斜压破坏 剪压破坏 斜拉破坏 无腹筋梁的受剪破坏都是脆性的 ◆斜拉破坏为受拉脆性破坏，脆 性性质最显著； ◆斜压破坏为受压脆性破坏； ◆剪压破坏界于受拉和受压脆 性破坏之间。 不同破坏形态的原因主要是由 于传力路径的变化引起应力状 态的不同而产生的 5. 受弯构件斜截 面承载力计算 5.1概述 5.2无腹筋梁受力 特点和破坏形态 5.2.3破坏的主要形态 PDF created with pdfFactory trial version www.pdffactory.com
5.1概述 5.受弯构件斜截 面承载力计算 5.3有腹筋梁受力特点 5.3.1受力特点 和破坏形态 5.3有腹筋梁斜截面的受力特点和破坏形态 5.3.1有腹筋梁斜裂缝出现前后的受力特点 无腹筋梁传力机理 有腹筋梁传力机理 PDF created with pdfFactory trial version www.pdffactory.com
5.3有腹筋梁斜截面的受力特点和破坏形态 5.3.1有腹筋梁斜裂缝出现前后的受力特点 无腹筋梁传力机理 有腹筋梁传力机理 5. 受弯构件斜截 面承载力计算 5.1概述 5.3有腹筋梁受力特点 和破坏形态 5.3.1受力特点 ☆ PDF created with pdfFactory trial version www.pdffactory.com
5.1概述 5.受鸾构件斜戴 面承载力计算 53有腹筋梁受力特点 5,3,1受力特点 和破坏形态 ◆梁中配置箍筋，出现斜裂缝后，梁的剪力传递 机构由原来无腹筋梁的拉杆拱传递机构转变为桁 架与拱的复合传递机构； ◆斜裂缝间齿状体混凝土有如斜压腹杆，箍筋的作 用有如竖向拉杆，临界斜裂缝上部及受压区混凝土 相当于受压弦杆，纵筋相当于下弦拉杆。 ◆箍筋将齿状体混凝土传来的荷载悬吊到受压弦 杆，增加了混凝土传递受压的作用 ◆斜裂缝间的骨料咬合作用，还将一部分荷载传递到支座 (拱作用)。 PDF created with pdfFactory trial version www.pdffactory.com
◆ 梁中配置箍筋，出现斜裂缝后，梁的剪力传递 机构由原来无腹筋梁的拉杆拱传递机构转变为桁 架与拱的复合传递机构； ◆ 斜裂缝间齿状体混凝土有如斜压腹杆，箍筋的作 用有如竖向拉杆，临界斜裂缝上部及受压区混凝土 相当于受压弦杆，纵筋相当于下弦拉杆。 ◆ 箍筋将齿状体混凝土传来的荷载悬吊到受压弦 杆，增加了混凝土传递受压的作用 ◆斜裂缝间的骨料咬合作用，还将一部分荷载传递到支座 （拱作用）。 ☆ 5. 受弯构件斜截 面承载力计算 5.1概述 5.3有腹筋梁受力特点 和破坏形态 5.3.1受力特点 PDF created with pdfFactory trial version www.pdffactory.com
5.1概述 5.受弯构件斜截 面承载力计算 5.3有腹筋梁受力特点 5.3.2破坏形态 和破坏形态 5.3.2有腹筋梁沿斜截面破坏的形态 PDF created with pdfFactory trial version ww.pdffactory.com
5.3.2有腹筋梁沿斜截面破坏的形态 5. 受弯构件斜截 面承载力计算 5.1概述 5.3有腹筋梁受力特点 和破坏形态 5.3.2破坏形态 PDF created with pdfFactory trial version www.pdffactory.com
