第四章·受弯构件的斜截面受剪承载力 08at335555595335555503543935539953t2955395393935359 第四章 受弯构件的斜截面承载力 4.1概述
第四章 受弯构件的斜截面受剪承载力 4.1 概述 第四章 受弯构件的斜截面承载力
第四章受弯构件的斜截面受剪承载力 4.1概述 正截面破坏 受弯构件破坏 斜截面受弯破坏 斜截面破坏 斜截面受剪破坏 斜截面受剪承载力有计算和构造来满足 斜截面受弯承载力通过对纵向钢筋和箍 筋的构造要求来保证 4.1概述
第四章 受弯构件的斜截面受剪承载力 4.1 概述 4.1 概 述 受弯构件破坏 正截面破坏 斜截面破坏 斜截面受弯破坏 斜截面受剪破坏 斜截面受剪承载力有计算和构造来满足 斜截面受弯承载力通过对纵向钢筋和箍 筋的构造要求来保证
第四章 受弯构件的斜截面受剪承载力 4.1概述 为防止梁沿 合理的截面尺寸 箍筋 斜裂缝破坏 必要的钢筋 腹筋 斜钢筋 (弯起钢筋) 箍筋与纵筋、架立钢筋等构成梁的钢筋骨架 箍筋对抑制斜裂缝开展的效果比弯起钢筋好， 故优先选择箍筋 4.1概述
为防止梁沿 斜裂缝破坏 4.1 概述 第四章 受弯构件的斜截面受剪承载力 合理的截面尺寸 必要的钢筋 箍筋 斜钢筋 （弯起钢筋） 腹筋 箍筋与纵筋、架立钢筋等构成梁的钢筋骨架 箍筋对抑制斜裂缝开展的效果比弯起钢筋好， 故优先选择箍筋 4.1 概 述
第四章受弯构件的斜截面受剪承载力 4.1概述 弯起钢筋承受的拉力比较大，且集中，有可能引起钢筋 弯起处的混凝土劈裂裂缝 放置在梁侧面处的钢筋不宜弯起 位于梁角部的钢筋不能弯起 弯起钢筋的直径不能过大 4.1概述
弯起钢筋承受的拉力比较大，且集中，有可能引起钢筋 弯起处的混凝土劈裂裂缝 放置在梁侧面处的钢筋不宜弯起 弯起钢筋的直径不能过大 位于梁角部的钢筋不能弯起 第四章 受弯构件的斜截面受剪承载力 4.1 概述 4.1 概 述

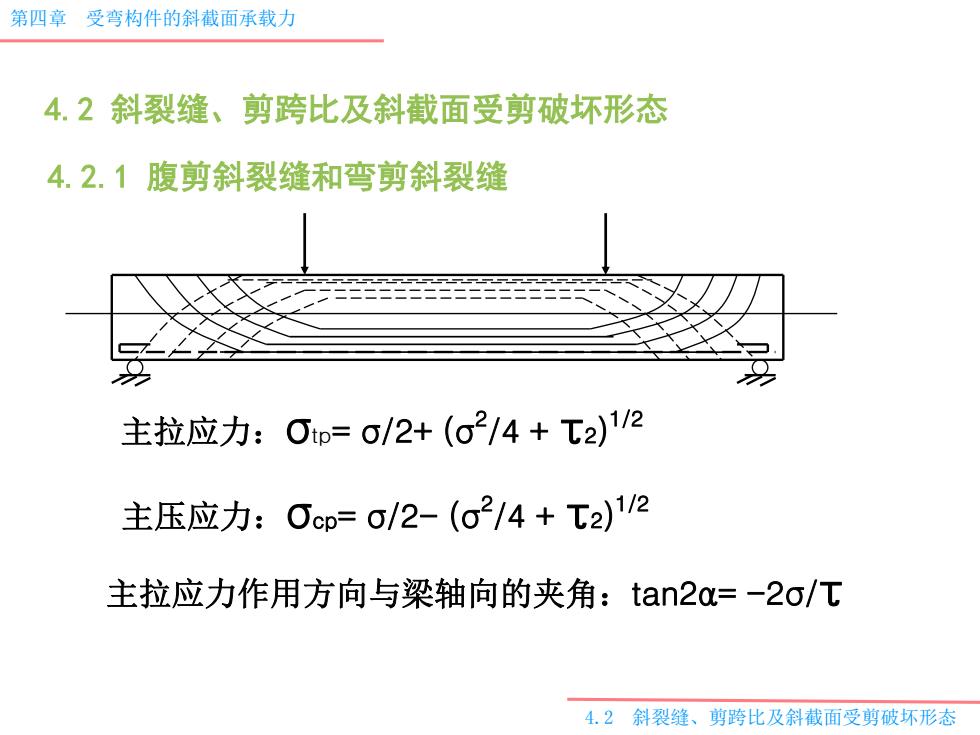

第四章·受弯构件的斜截面承载力 4.2斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.1腹剪斜裂缝和弯剪斜裂缝 主拉应力：0p=0/2+(o214+T2)12 主压应力：0cp=σ/2-(o214+t2)12 主拉应力作用方向与梁轴向的夹角：tan2a=-2o/T 4.2斜裂缝、剪跨比及斜截面受剪破坏形态
第四章 受弯构件的斜截面承载力 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.1 腹剪斜裂缝和弯剪斜裂缝 主拉应力：σtp= σ/2+ (σ 2 /4 + τ2) 1/2 主压应力：σcp= σ/2- (σ 2 /4 + τ2) 1/2 主拉应力作用方向与梁轴向的夹角：tan2α= -2σ/τ
