D1.概述 磨工的主要应用 (a)磨外圆 (b)磨内孔 （c)磨平面 (d)磨花键 （e)磨螺纹 ()磨齿形 (g)磨导轨
磨工的主要应用 1.概述
束北大学 2 Part Two 定义 磨床 用磨料磨具（砂轮、砂带、油石和 研磨料等)为工具进行切削加工的 机床，统称为磨床。 >》 1923
磨床 2 Part Two 定义 用磨料磨具（砂轮、砂带、油石和 研磨料等）为工具进行切削加工的 机床，统称为磨床
D2.磨床 磨床的分类 为了适应各类零件的各种形状表面磨削 外圆磨床 加工的需要，磨床可分为专用磨床和普通磨 床两大类。 ●专用磨床主要是用来加工那些形状特殊， 但是在工程和生产过程中应用比较广泛 的零部件，如：齿轮、齿条、螺纹、链 轮、蜗轮、蜗杆等。 MMW1420B ●普通磨床在生产中比较常见，应用比较 PGM万 广泛，常见的通用磨床有：外圆磨床、 内圆磨床、平面磨床、无心磨床等」 ②来北A全
为了适应各类零件的各种形状表面磨削 加工的需要，磨床可分为专用磨床和普通磨 床两大类。 ⚫ 专用磨床主要是用来加工那些形状特殊， 但是在工程和生产过程中应用比较广泛 的零部件，如：齿轮、齿条、螺纹、链 轮、蜗轮、蜗杆等。 ⚫ 普通磨床在生产中比较常见，应用比较 广泛，常见的通用磨床有：外圆磨床、 内圆磨床、平面磨床、无心磨床等。 2.磨床 磨床的分类 外圆磨床
2.磨床 外圆磨床 外圆磨床除了具有磨削加工的基本特点外，还具有加工方便、工件表面质量容易得到保证等优点。 万能外圆磨床应用广泛，它不仅能磨削外圆柱形和外圆锥形表面，还能磨削内圆柱形和内圆锥形表面。 万能外圆磨床的主运动和进给进动： ●主运动：砂轮的旋转运动为主运动。 ●进给运动 (1)圆周进给运动：工件的旋转运动为圆周进给运动。 (2)纵向进给运动：工件随工作台作往复纵向进给运动。 工作台纵向运动 手动：靠齿轮、齿条传动作直线往复运动。 机动：靠液压系统作直线往复运动。 (3)横向进给运动：砂轮作横向直线运动加叫做砂轮横向进给运动： 手动：靠蜗轮和蜗杆传动到丝杠和螺母传动带动砂轮作横向进给运动。 砂轮横向运动 机动：靠液压系统、棘爪和棘轮、丝杠和螺母带动砂轮作横向进给运动
外圆磨床 2.磨床 外圆磨床除了具有磨削加工的基本特点外，还具有加工方便、工件表面质量容易得到保证等优点。 万能外圆磨床应用广泛，它不仅能磨削外圆柱形和外圆锥形表面，还能磨削内圆柱形和内圆锥形表面。 万能外圆磨床的主运动和进给进动： ⚫ 主运动：砂轮的旋转运动为主运动。 ⚫ 进给运动 （1）圆周进给运动：工件的旋转运动为圆周进给运动。 （2）纵向进给运动：工件随工作台作往复纵向进给运动。 工作台纵向运动 手动：靠齿轮、齿条传动作直线往复运动。 机动：靠液压系统作直线往复运动。 （3）横向进给运动：砂轮作横向直线运动叫做砂轮横向进给运动。 手动：靠蜗轮和蜗杆传动到丝杠和螺母传动带动砂轮作横向进给运动。 砂轮横向运动 机动：靠液压系统、棘爪和棘轮、丝杠和螺母带动砂轮作横向进给运动

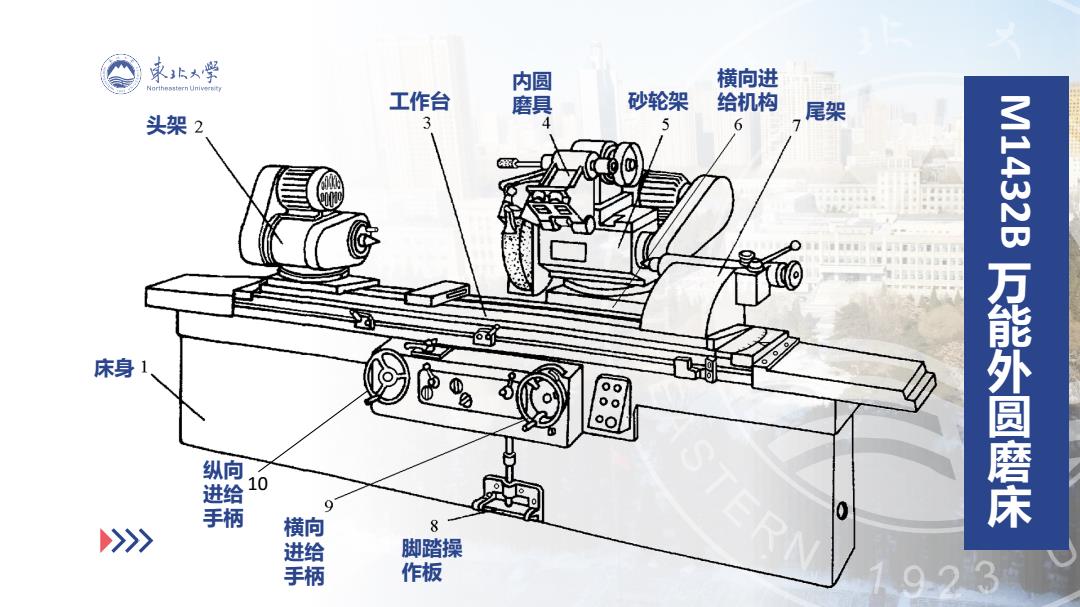

束北大学 内圆 横向进 工作台 磨具 砂轮架 给机构 头架2 3 5 6 尾架 床身1 31A32P万能外圆磨床 纵向， 进给10 9 手 0 横向 81 >》 进给 脚踏操 手柄 作板 9
M1432B 万能外圆磨床 床身 纵向 进给 手柄 横向 进给 手柄 脚踏操 作板 尾架 横向进 砂轮架 给机构 内圆 工作台 磨具 头架 10
