数控车床编程 非机械专业适用 豪北大学 工程训练中心 Northeastern University
非机械专业适用
目录 1.概述 2.数控编程的方法 3.机床坐标系和工件坐标系 4.数控车床的编程特点 5.程序的结构与格式 6.常用编程指令的含义与格式 7.编程示例
目录 1. 概述 2. 数控编程的方法 3. 机床坐标系和工件坐标系 4. 数控车床的编程特点 5. 程序的结构与格式 6. 常用编程指令的含义与格式 7. 编程示例
1.概论 数控加工是用数控机床加工零件的方法，是伴随数控机 床的产生、发展而逐步完善起来的一种应用技术，它是人们 长期从事数控加工实践的经验总结。一般来说，数控加工包 括以下几个方面的内容： 1.确定零件上需要数控加工的表面； 2.对零件图纸进行数控加工的工艺分析： 3.数控加工的工艺设计： 4.编制加工程序； 5.输入加工程序 6.对加工程序进行校验和修改； 7.运行加工程序对零件进行加工。 数控编程：是将零件的工艺过程、工艺参数、刀具位移量、 位移方向及其他辅助动作按动作顺序、规定的指令代码及 程序格式编成加工程序，称为数控编程

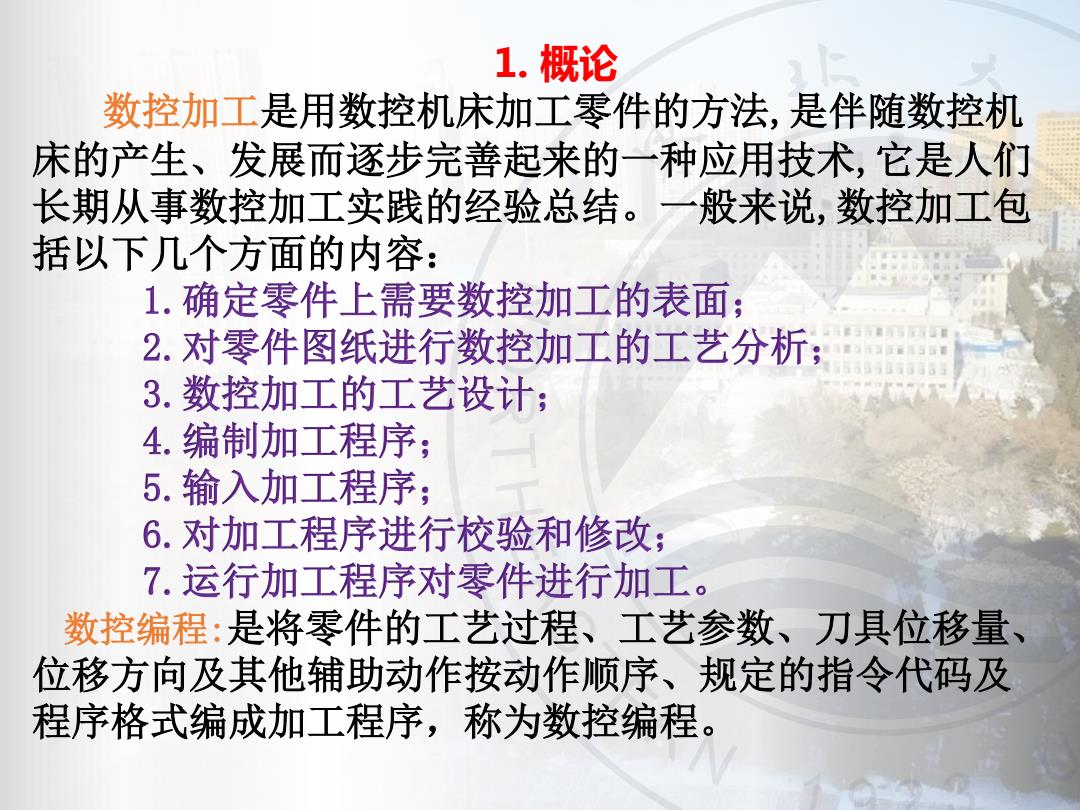

1. 概论 数控加工是用数控机床加工零件的方法,是伴随数控机 床的产生、发展而逐步完善起来的一种应用技术,它是人们 长期从事数控加工实践的经验总结。一般来说,数控加工包 括以下几个方面的内容： 1.确定零件上需要数控加工的表面； 2.对零件图纸进行数控加工的工艺分析； 3.数控加工的工艺设计； 4.编制加工程序； 5.输入加工程序； 6.对加工程序进行校验和修改； 7.运行加工程序对零件进行加工。 数控编程:是将零件的工艺过程、工艺参数、刀具位移量、 位移方向及其他辅助动作按动作顺序、规定的指令代码及 程序格式编成加工程序，称为数控编程
2.数控编程的方法 2.1手工编程 2.2自动编程 分析零件图样、确 利用计算机专用软 认加工工艺过程、编写 件编制数控加工程序的 零件加工程序等都是人 过程为自动编程。 工完成。 根据零件图样的要 对形状简单、计算 求，使用数控语言，由 量小、程序不多的零件， 计算机自动进行数值计 采用手工编程较简单， 算及后置处理，编写出 而且经济、及时。在加 零件加工程序，以直接 工直线与圆弧组成的轮 通讯的方式送入到数控 廓加工中，手工编程的 机床。 应用较广泛

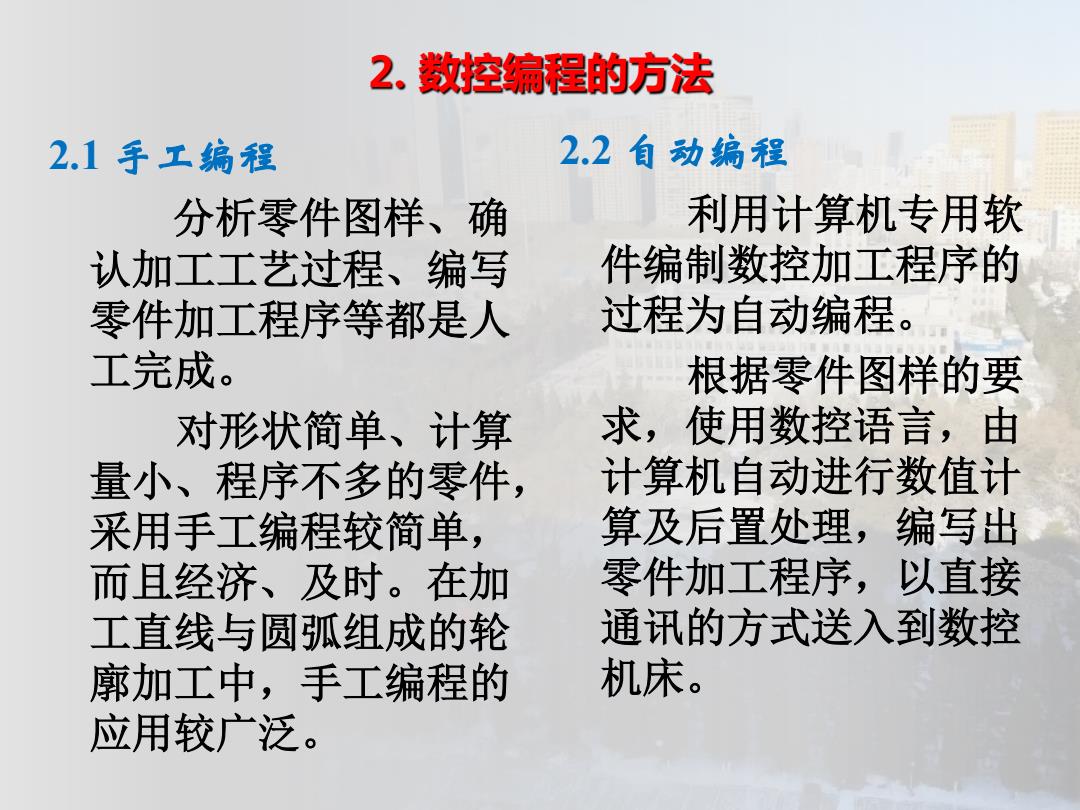

2. 数控编程的方法 2.1 手工编程 分析零件图样、确 认加工工艺过程、编写 零件加工程序等都是人 工完成。 对形状简单、计算 量小、程序不多的零件， 采用手工编程较简单， 而且经济、及时。在加 工直线与圆弧组成的轮 廓加工中，手工编程的 应用较广泛。 2.2 自动编程 利用计算机专用软 件编制数控加工程序的 过程为自动编程。 根据零件图样的要 求，使用数控语言，由 计算机自动进行数值计 算及后置处理，编写出 零件加工程序，以直接 通讯的方式送入到数控 机床
3.机床坐标系和工件坐标系 在数控机床上加工零件，机床的动作是由数控 系统发出的指令来控制的。为了确定机床的运动方 向、移动的距离，就要在机床上建立一个坐标系， 这个坐标系就叫标准坐标系，也叫机床坐标系。其 坐标系原点在机床装配、调试时已经作为一个物理 位置固定。 3.1机床坐标象建立的原则： (1)刀具相对于静止的零 件运动的原则； (2)标准坐标系（机床坐 标系)采右手迪卡尔直角 +X 坐标系； 右手坐标系
3. 机床坐标系和工件坐标系 在数控机床上加工零件，机床的动作是由数控 系统发出的指令来控制的。为了确定机床的运动方 向、移动的距离，就要在机床上建立一个坐标系， 这个坐标系就叫标准坐标系，也叫机床坐标系。其 坐标系原点在机床装配、调试时已经作为一个物理 位置固定。 3.1 机床坐标系建立的原则： （1）刀具相对于静止的零 件运动的原则； （2）标准坐标系（机床坐 标系）采右手迪卡尔直角 坐标系；
