第三章和第四章章节测验 1填空题 (1)数控系统通常由人机界面、数字控制以及 控制这三个相互依存的 功能部件构成。 (2)插补算法分为 插补和数据采样插补两大类。 (3) 是数控机床数控轴的位移量最小设定单位。 (4)常用伺服电机有步进电机、 (5) 加工中心除用各种刀具进行切削外，还可使用激光头进行打孔、清 角，用磨头磨削内孔，用智能化在线测量装置检测、仿型等。 (6)一般需要对工件的多个侧面进行加工，则主轴应布局成 (7)加工中心与数控铣床、数控镗床等机床的主要区别是它设置 有 并能 (8)并联机床实际是一个空间 机构。 (9)根据电极丝的运行速度，电火花线切割机床通常分为( )和( 两大类。 2选择题 (1)下列功能中，()是数控系统目前一般所不具备的。 (A)控制功能 (B)进给功能 (C)插补功能 (D)刀具刃磨功能 (2)( )是数控系统核心，它是一台数控系统控制品质的体现。 (A)数控装置 (B)可编程控制器 (C)1/0板 (D)数控软件 (3)脉冲当量的取值越小，插补精度( )。 (A)越高 (B)越低 (C)与其无关 (C)不受影响 (4)车削中心是以()为主体，并配置有刀库、换刀装置、分度装置、铣 削动力头和机械手等，以实现多工序复合加工的机床。在工件一次装夹后，它可 完成回转类零件的车、铣、钻、铰、攻螺纹等多种加工工序。 (A)全功能数控车床 (B)卧式加工中心 (C)镗铣加工中心 (D)经济型数控车床 (5)立式数控铣床的主轴轴线()于水平面，是数控铣床中最常见的一种 9
9 第三章和第四章 章节测验 1 填空题 （1） 数控系统通常由人机界面、数字控制以及 控制这三个相互依存的 功能部件构成。 （2）插补算法分为 插补和数据采样插补两大类。 （3） 是数控机床数控轴的位移量最小设定单位。 （4）常用伺服电机有步进电机、 、 。 （5） 加工中心除用各种刀具进行切削外，还可使用激光头进行打孔、清 角，用磨头磨削内孔，用智能化在线测量装置检测、仿型等。 （6）一般需要对工件的多个侧面进行加工，则主轴应布局成 。 （ 7 ） 加 工 中 心 与 数 控 铣 床 、 数 控 镗 床 等 机 床 的 主 要 区 别 是 它 设 置 有 ，并能 。 （8）并联机床实际是一个空间 机构。 （9）根据电极丝的运行速度，电火花线切割机床通常分为（ ）和（ ） 两大类。 2 选择题 （1）下列功能中，（ ）是数控系统目前一般所不具备的。 （A）控制功能 （B）进给功能 （C）插补功能 （D） 刀具刃磨功能 （2）（ ）是数控系统核心，它是一台数控系统控制品质的体现。 （A）数控装置 （B）可编程控制器 （C）I/O 板 （D）数控软件 （3）脉冲当量的取值越小，插补精度（ ）。 （A）越高 （B）越低 （C）与其无关 （C）不受影响 （4）车削中心是以（ ）为主体，并配置有刀库、换刀装置、分度装置、铣 削动力头和机械手等，以实现多工序复合加工的机床。在工件一次装夹后，它可 完成回转类零件的车、铣、钻、铰、攻螺纹等多种加工工序。 （A）全功能数控车床 （B）卧式加工中心 （C）镗铣加工中心 （D）经济型数控车床 （5）立式数控铣床的主轴轴线（ ）于水平面，是数控铣床中最常见的一种

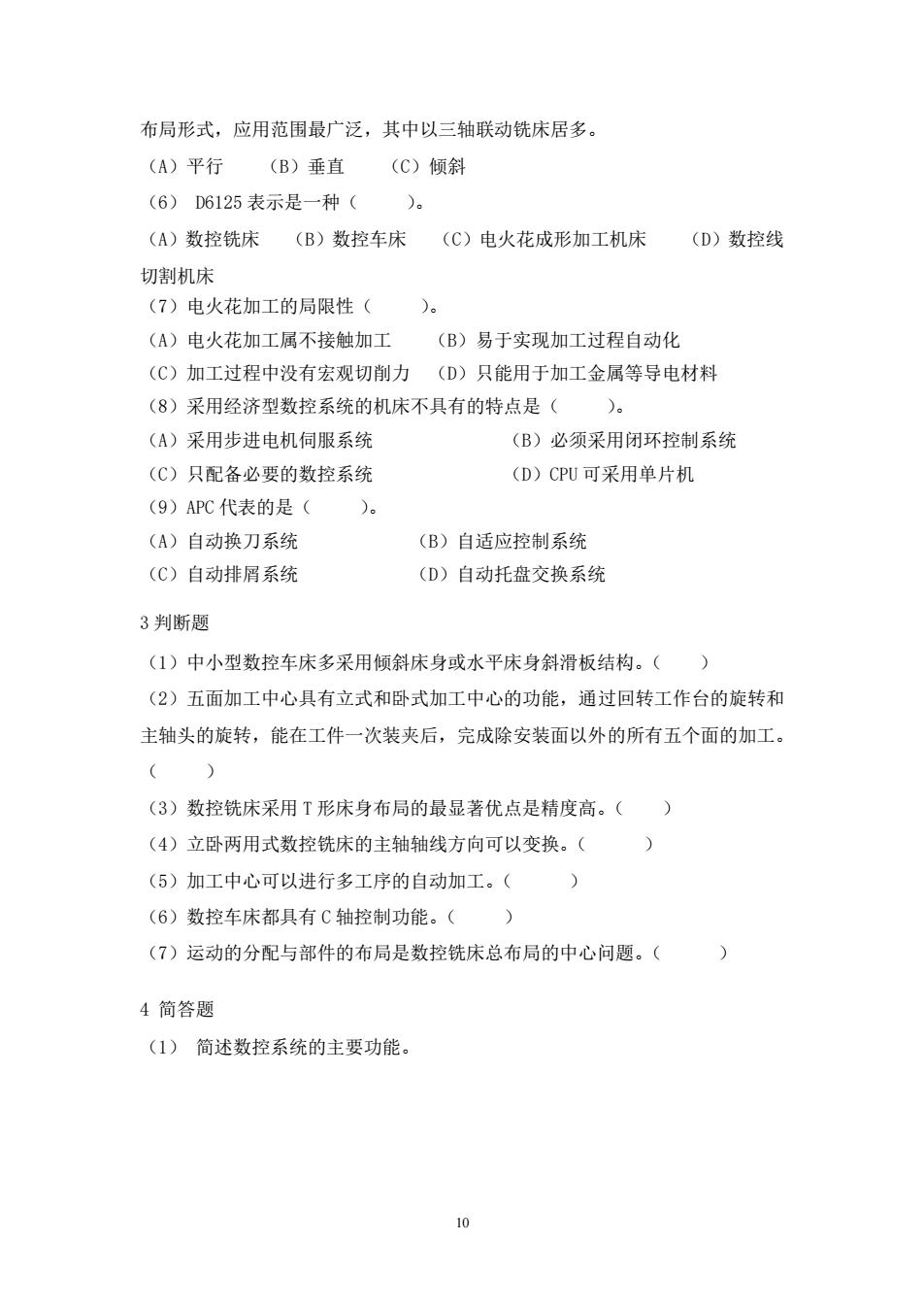

布局形式，应用范围最广泛，其中以三轴联动铣床居多。 (A)平行 (B)垂直 (C)倾斜 (6)D6125表示是一种()。 (A)数控铣床 (B)数控车床 (C)电火花成形加工机床 (D)数控线 切割机床 (7)电火花加工的局限性( )。 (A)电火花加工属不接触加工 (B)易于实现加工过程自动化 (C)加工过程中没有宏观切削力 (D)只能用于加工金属等导电材料 (8)采用经济型数控系统的机床不具有的特点是( )。 (A)采用步进电机伺服系统 (B)必须采用闭环控制系统 (C)只配备必要的数控系统 (D)CPU可采用单片机 (9)APC代表的是( )。 (A)自动换刀系统 (B)自适应控制系统 (C)自动排屑系统 (D)自动托盘交换系统 3判断题 (1)中小型数控车床多采用倾斜床身或水平床身斜滑板结构。() (2)五面加工中心具有立式和卧式加工中心的功能，通过回转工作台的旋转和 主轴头的旋转，能在工件一次装夹后，完成除安装面以外的所有五个面的加工。 () (3)数控铣床采用T形床身布局的最显著优点是精度高。() (4)立卧两用式数控铣床的主轴轴线方向可以变换。( (5)加工中心可以进行多工序的自动加工。( (6)数控车床都具有C轴控制功能。() (7)运动的分配与部件的布局是数控铣床总布局的中心问题。( 4简答题 (1)简述数控系统的主要功能。 0
10 布局形式，应用范围最广泛，其中以三轴联动铣床居多。 （A）平行 （B）垂直 （C）倾斜 （6） D6125 表示是一种（ ）。 （A）数控铣床 （B）数控车床 （C）电火花成形加工机床 （D）数控线 切割机床 （7）电火花加工的局限性（ ）。 （A）电火花加工属不接触加工 （B）易于实现加工过程自动化 （C）加工过程中没有宏观切削力 （D）只能用于加工金属等导电材料 （8）采用经济型数控系统的机床不具有的特点是（ ）。 （A）采用步进电机伺服系统 （B）必须采用闭环控制系统 （C）只配备必要的数控系统 （D）CPU 可采用单片机 （9）APC 代表的是（ ）。 （A）自动换刀系统 （B）自适应控制系统 （C）自动排屑系统 （D）自动托盘交换系统 3 判断题 （1）中小型数控车床多采用倾斜床身或水平床身斜滑板结构。（ ） （2）五面加工中心具有立式和卧式加工中心的功能，通过回转工作台的旋转和 主轴头的旋转，能在工件一次装夹后，完成除安装面以外的所有五个面的加工。 （ ） （3）数控铣床采用 T 形床身布局的最显著优点是精度高。（ ） （4）立卧两用式数控铣床的主轴轴线方向可以变换。（ ） （5）加工中心可以进行多工序的自动加工。（ ） （6）数控车床都具有 C 轴控制功能。（ ） （7）运动的分配与部件的布局是数控铣床总布局的中心问题。（ ） 4 简答题 （1） 简述数控系统的主要功能

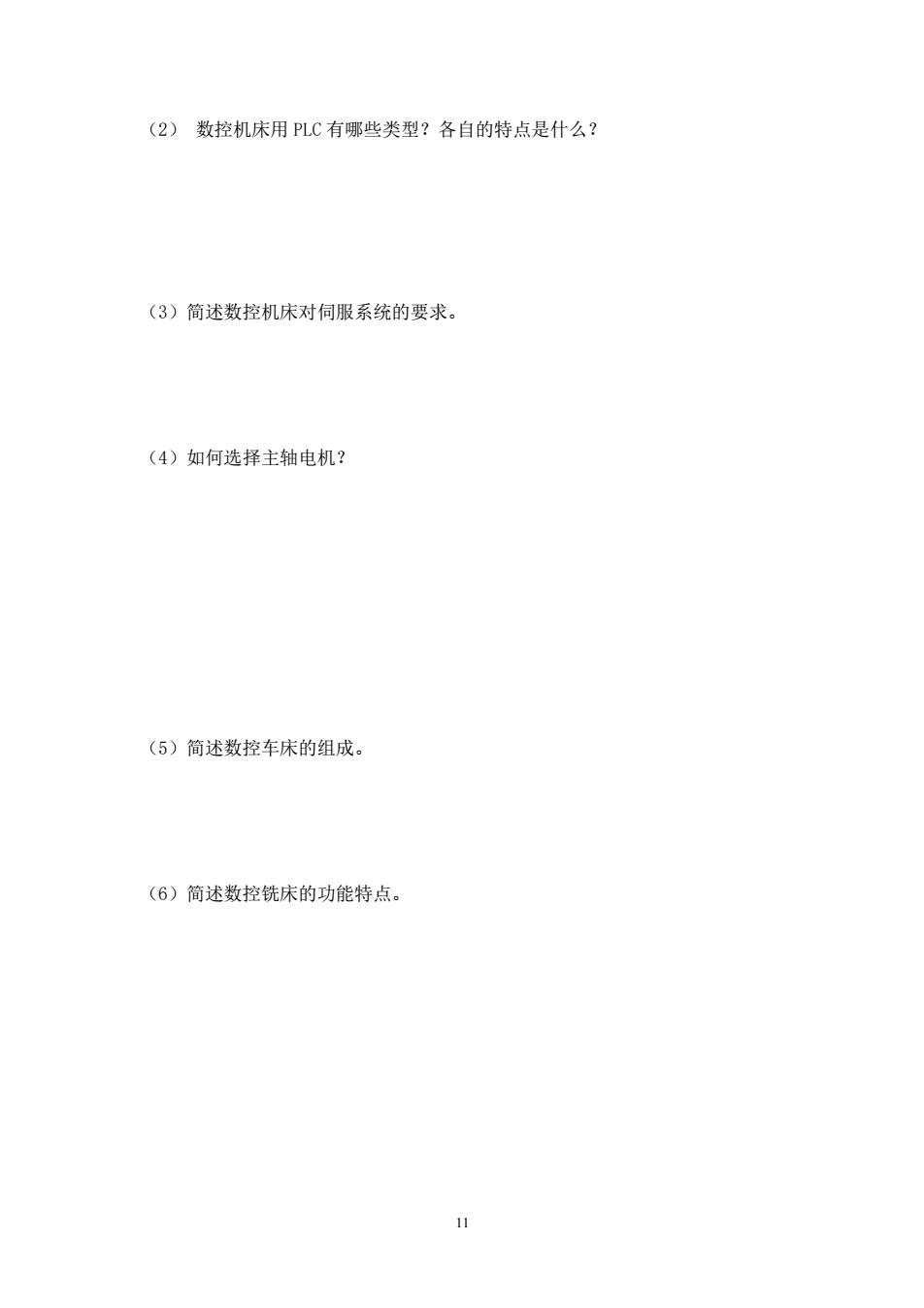

(2)数控机床用PLC有哪些类型？各自的特点是什么？ (3)简述数控机床对伺服系统的要求。 (4)如何选择主轴电机？ (5)简述数控车床的组成。 (6)简述数控铣床的功能特点
11 （2） 数控机床用 PLC 有哪些类型？各自的特点是什么？ （3）简述数控机床对伺服系统的要求。 （4）如何选择主轴电机？ （5）简述数控车床的组成。 （6）简述数控铣床的功能特点
(7)数控铣床按机床主轴的布置形式可分为哪几类？各适用于哪些加工场 合？ (8)判断数控铣床布局方案优劣的评价指标有哪些？数控铣床T形床身布局的 优点是什么？ (9)简述电火花加工的原理。 (10)简述加工中心的基本组成。 (11)简述经济型数控车床的特点
12 （7）数控铣床按机床主轴的布置形式可分为哪几类？各适用于哪些加工场 合？ （8）判断数控铣床布局方案优劣的评价指标有哪些？数控铣床 T 形床身布局的 优点是什么？ （9）简述电火花加工的原理。 （10）简述加工中心的基本组成。 （11）简述经济型数控车床的特点

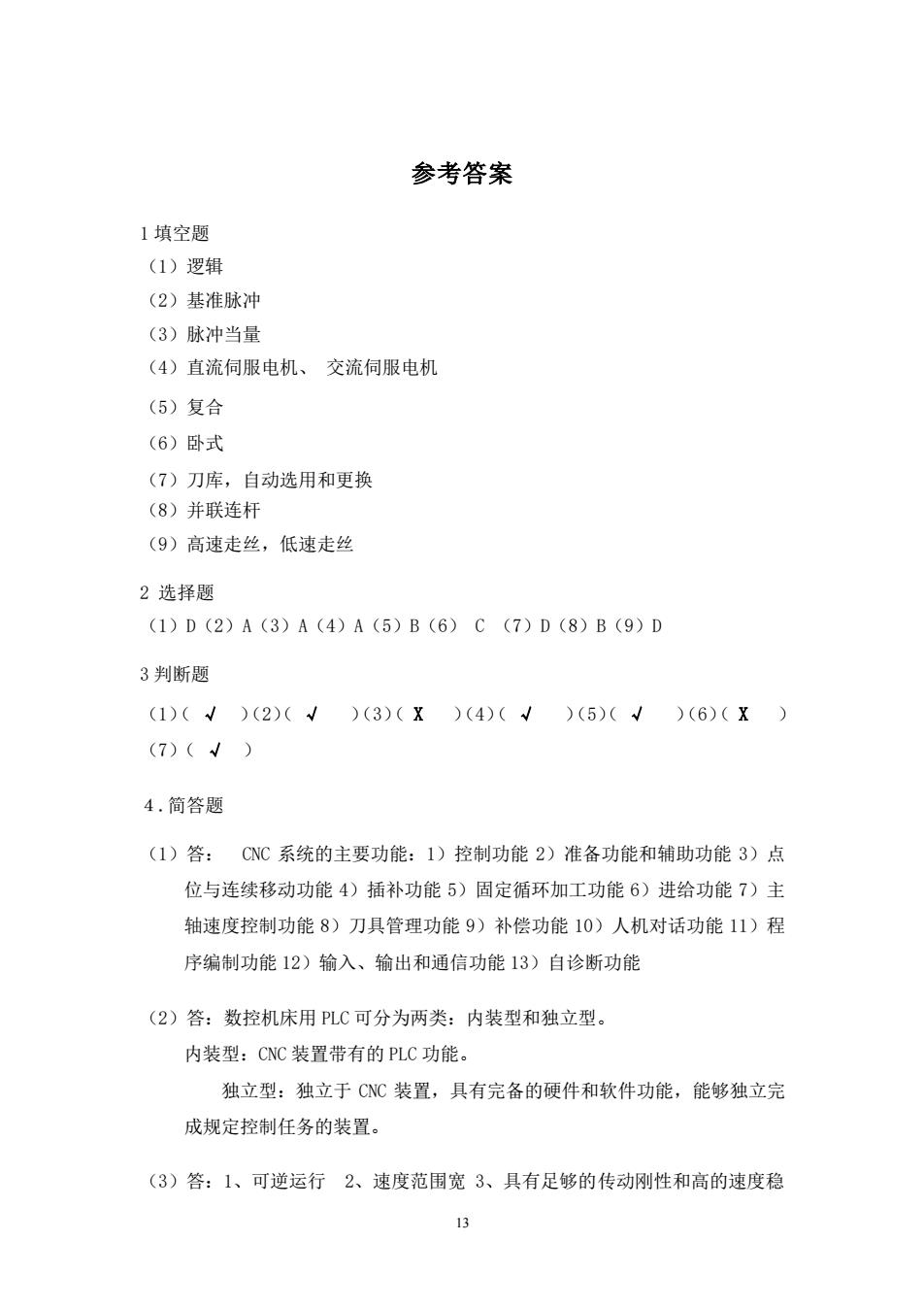

参考答案 1填空题 (1)逻辑 (2)基准脉冲 (3)脉冲当量 (4)直流伺服电机、交流伺服电机 (5)复合 (6)卧式 ()刀库，自动选用和更换 (8)并联连杆 (9)高速走丝，低速走丝 2选择题 (1)D(2)A(3)A(4)A(5)B(6)C(7)D(8)B(9)D 3判断题 (1)(√)(2)（√）(3)(X)(4)(√)(5)（√）(6)(X) (7)(√) 4.简答题 (1)答：CNC系统的主要功能：1)控制功能2)准备功能和辅助功能3)点 位与连续移动功能4)插补功能5)固定循环加工功能6)进给功能7)主 轴速度控制功能8)刀具管理功能9)补偿功能10)人机对话功能11)程 序编制功能12)输入、输出和通信功能13)自诊断功能 (2)答：数控机床用PLC可分为两类：内装型和独立型。 内装型：CNC装置带有的PLC功能。 独立型：独立于CNC装置，具有完备的硬件和软件功能，能够独立完 成规定控制任务的装置。 (3)答：1、可逆运行2、速度范围宽3、具有足够的传动刚性和高的速度稳 13
13 参考答案 1 填空题 （1）逻辑 （2）基准脉冲 （3）脉冲当量 （4）直流伺服电机、 交流伺服电机 （5）复合 （6）卧式 （7）刀库，自动选用和更换 （8）并联连杆 （9）高速走丝，低速走丝 2 选择题 （1）D（2）A（3）A（4）A（5）B（6） C （7）D（8）B（9）D 3 判断题 （1）（ √ ）（2）（ √ ）（3）（ X ）（4）（ √ ）（5）（ √ ）（6）（ X ） （7）（ √ ） ４.简答题 （1）答： CNC 系统的主要功能：1）控制功能 2）准备功能和辅助功能 3）点 位与连续移动功能 4）插补功能 5）固定循环加工功能 6）进给功能 7）主 轴速度控制功能 8）刀具管理功能 9）补偿功能 10）人机对话功能 11）程 序编制功能 12）输入、输出和通信功能 13）自诊断功能 （2）答：数控机床用 PLC 可分为两类：内装型和独立型。 内装型：CNC 装置带有的 PLC 功能。 独立型：独立于 CNC 装置，具有完备的硬件和软件功能，能够独立完 成规定控制任务的装置。 （3）答：1、可逆运行 2、速度范围宽 3、具有足够的传动刚性和高的速度稳
