广州铁路职业技术学院：《数控加工实训》中级数控铣工知识考题（SKX021004，含参考答案）.doc

4302590fc64a4214983fe08dc9aea21f.doc 广东省职业技能鉴定中级数控铣工知识考题 (试卷编号：SKX021004) 注意事项 1.请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。 2.请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。 3.不要在试卷上乱写乱画，不要在标封区填写无关内容。考试时间：120min。题号三四总分总分人得分得分评分人一、判断题（将判断结果填入括号中。正确的填“√”，错误的填“×”。每小题1 分，共20分) ( )1、铰孔的加工精度很高，能对粗加工后孔的尺寸和位置误差作精确的纠正。 ()2、铣削直齿锥齿轮与铣削直齿圆柱齿轮方法一样，铣刀号数都是按齿轮的都实际齿数选择。 ()3、批量加工，加工程序结束时应使刀具返加工起点或参考点。扇 ()4、麻花钻靠近中心处的前角为负值。岸蟒 ()5、倾斜法铣凸轮主要是解决导程是大质数或带小数值的圆盘凸轮。神樊袋 ()6、设计基准就是零件图上用以确定零件上其它要素（点、线、面）位置（方向）和所依据的点、线、面。对圆柱面而言其设计基准是圆柱表面。 ()7、影响开环伺服系统定位精度的主要因素是插补误差。 ()8、数控加工应选用专用夹具。 ()9、组成零件轮廓的各儿何元素间的连接点称为节点。 ()10、切削用量包括进给量、背吃刀量和工件转速。阳的期 ()11、数控机床中的NC限制和机床限制是完全相同的性质。数母 ()12、铣床工作台纵向和横向移动对工作台面的平行度如果超过公差，将会影响加工工件的平行度、垂直度。 ( )13、镗削过程中，刀杆挠度是影响镗孔形位精度的主要因素之一。 ()14、在HCNC(华中数控系统)中，刀具长度补偿可同时施加在多个轴上。 ()15、各种程序的格式和内容不可能完全相同。但是，一个完整的程序，准备程序段和结束程序段必须相同，只是加工程序段各有不同。 ()16、直线插补指令(G01),用F指定的速度是沿着直线移动的刀具速度。 ()17、“M08”指令表示冷却液打开。 ()18、滚珠丝杠副按其使用范围及要求分为六个等级精度，其中C级精度最高。 ()19、编程时，必须先确定工件的编程零点以及进行工件零点偏置。当工件编程零点偏置以后，编程方便多了。 ()20、使用G92指令可使偏置尺寸根据需要设置，不受偏置寄存器(PSO)的限制。另一优点是修改偏置尺寸时，只需修改本工件的G92指令后面的尺寸即可，对其他工件无影响，这样就方便多了。第1页共6页

4302590fc64a4214983fe08dc9aea21f.doc 第 1 页共 6 页广东省职业技能鉴定中级数控铣工知识考题（试卷编号：SKX021004）注意事项 1．请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。 2．请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。 3．不要在试卷上乱写乱画，不要在标封区填写无关内容。考试时间：120min。题号一二三四总分总分人得分得分评分人一、判断题(将判断结果填入括号中。正确的填“√”，错误的填“×”。每小题 1 分，共 20 分) （）1、铰孔的加工精度很高，能对粗加工后孔的尺寸和位置误差作精确的纠正。（）2、铣削直齿锥齿轮与铣削直齿圆柱齿轮方法一样，铣刀号数都是按齿轮的实际齿数选择。（）3、批量加工，加工程序结束时应使刀具返加工起点或参考点。（）4、麻花钻靠近中心处的前角为负值。（）5、倾斜法铣凸轮主要是解决导程是大质数或带小数值的圆盘凸轮。（）6、设计基准就是零件图上用以确定零件上其它要素(点、线、面)位置(方向) 所依据的点、线、面。对圆柱面而言其设计基准是圆柱表面。（）7、影响开环伺服系统定位精度的主要因素是插补误差。（）8、数控加工应选用专用夹具。（）9、组成零件轮廓的各儿何元素间的连接点称为节点。（）10、切削用量包括进给量、背吃刀量和工件转速。（）11、数控机床中的 NC 限制和机床限制是完全相同的性质。（）12、铣床工作台纵向和横向移动对工作台面的平行度如果超过公差，将会影响加工工件的平行度、垂直度。（）13、镗削过程中，刀杆挠度是影响镗孔形位精度的主要因素之一。（）14、在 HCNC(华中数控系统)中, 刀具长度补偿可同时施加在多个轴上。（）15、各种程序的格式和内容不可能完全相同。但是，一个完整的程序，准备程序段和结束程序段必须相同，只是加工程序段各有不同。（）16、直线插补指令(G01)，用 F 指定的速度是沿着直线移动的刀具速度。（）17、“M08”指令表示冷却液打开。（）18、滚珠丝杠副按其使用范围及要求分为六个等级精度，其中 C 级精度最高。（）19、编程时，必须先确定工件的编程零点以及进行工件零点偏置。当工件编程零点偏置以后，编程方便多了。（）20、使用 G92 指令可使偏置尺寸根据需要设置，不受偏置寄存器(PSO)的限制。另一优点是修改偏置尺寸时，只需修改本工件的 G92 指令后面的尺寸即可，对其他工件无影响，这样就方便多了

4302590fc64a4214983fe08dc9aea21f.doc 得分评分人二、选择题：（以下各题均有A、B、C和D四个答案，其中只有一个是正确，请将其字母代号填进括号内。每小题1分，共60分) ()1、数控加工生产中，对曲面加工常采用铣刀。 A、球头： B、棒状： C、圆鼻； D、成型。 ()2、在按靠模铣削直线成形面（曲线外形）时，若发现铣削过程中发生振动，这时靠模和滚轮（或立铣刀圆柱部分）之间的压力 A、偏大 B、适当 C、偏小 ()3、有一直线成形面（曲线外形）由凸圆弧、凹圆弧、直线三部分连接组成，凸圆弧与凹圆弧相切，凹圆弧与直线相切，这时应先加工 A、凸圆弧 B、凹圆弧 C、直线 ()4、铣削矩形牙嵌离合器时，一般采用三面刃铣刀，为了不致切到相邻齿，铣刀宽度B计算公式为 A、B≤4sm90 B、B≤sn360 C、B≤4sn180 2 ()5、铣削球面时，铣刀回转轴心线与球面工件轴心线的交角称为轴交角。若轴交角B=45°，则工件倾斜角（或铣刀倾斜角）α为 A、180° B、45 C、90 D、60° ()6、在卧式铣床上铣削一模数m=3mm的标准直齿锥齿轮时，以齿坯大端对刀后垂向工作台应上升 mm。 A、6.75 B、6.6 C、7.5 D、6 ()7、数控铣床多为三坐标、两坐标联动的机床，也称控制，即在X、 Y、Z三个坐标轴，任意两轴都可以联动。 A、两轴： B、三轴： C、四轴； D、两轴半。 ()8、孔加工时，G98指令刀具返回到 A、初始平面；B、R点平面； C、孔底平面： D、终点平面； ()9、孔加工时，选择G90方式，固定循环指令中地址R与Z一律取其坐标值。 A、初始平面： B、R点平面：C、孔底平面： D、终点平面： ()10、GSK990M数控系统准备功能中，拐角偏移圆弧插补的指令是 A、G39: B、G40: C、G42: D、G43: ()11、孔加工时，返回点平面选择指令 A、G41、G42B、G3、G44: C、G90、G91:D、G98、G99. ()12、GSK990M数控系统孔加工数据，在指令中规定Q为移动值。 A、G80: B、G74: C、G86: D、G83。 ()13、如果孔加工固定循环中间出现了任何组的G代码，则孔加工方式及孔加工数据也会全部自动取消。 A、00: B、01: C、02: D、03。 ()14、在程序段N2000G92G01X50Y30Z20F500S600T02M03:中T02是组成元素。 A、刀具： B、刀具功能： C、刀具功能字： D、用第2号刀第2页共6页

4302590fc64a4214983fe08dc9aea21f.doc 第 2 页共 6 页得分评分人二、选择题：(以下各题均有 A、B、C 和 D 四个答案，其中只有一个是正确，请将其字母代号填进括号内。每小题 1 分，共 60 分) （）1、数控加工生产中，对曲面加工常采用______铣刀。 A、球头； B、棒状； C、圆鼻； D、成型。（）2、在按靠模铣削直线成形面（曲线外形）时，若发现铣削过程中发生振动，这时靠模和滚轮（或立铣刀圆柱部分）之间的压力_______。 A、偏大 B、适当 C、偏小（）3、有一直线成形面（曲线外形）由凸圆弧、凹圆弧、直线三部分连接组成，凸圆弧与凹圆弧相切，凹圆弧与直线相切，这时应先加工_______。 A、凸圆弧 B、凹圆弧 C、直线（）4、铣削矩形牙嵌离合器时，一般采用三面刃铣刀，为了不致切到相邻齿，铣刀宽度 B 计算公式为_______。 A、 z d B  90 sin 2 1  B、 z d B  360 sin 2 1  C、 z d B  180 sin 2 1  （）5、铣削球面时，铣刀回转轴心线与球面工件轴心线的交角称为轴交角。若轴交角  =45°，则工件倾斜角（或铣刀倾斜角）  为_______。 A、180° B、45° C、90° D、60° （）6、在卧式铣床上铣削一模数 m=3mm 的标准直齿锥齿轮时，以齿坯大端对刀后垂向工作台应上升_______mm。 A、6.75 B、6.6 C、7.5 D、6 （）7、数控铣床多为三坐标、两坐标联动的机床，也称_______控制，即在 X、 Y、Z 三个坐标轴，任意两轴都可以联动。 A、两轴； B、三轴； C、四轴； D、两轴半。（）8、孔加工时，G98 指令刀具返回到_______。 A、初始平面； B、R 点平面； C、孔底平面； D、终点平面；（）9、孔加工时，选择 G90 方式，固定循环指令中地址 R 与 Z 一律取其_____ 坐标值。 A、初始平面； B、R 点平面； C、孔底平面； D、终点平面；（）10、GSK990M 数控系统准备功能中，拐角偏移圆弧插补的指令是_______。 A、G39； B、G40； C、G42； D、G43；（）11、孔加工时，返回点平面选择指令_______。 A、G41、G42； B、G3、G44； C、G90、G91； D、G98、G99。（）12、GSK990M 数控系统孔加工数据，在_______指令中规定 Q 为移动值。 A、G80； B、G74； C、G86； D、G83。（）13、如果孔加工固定循环中间出现了任何_______组的 G 代码，则孔加工方式及孔加工数据也会全部自动取消。 A、00； B、01； C、02； D、03。（）14、在程序段 N2000 G92 G01 X50 Y30 Z20 F500 S600 T02 M03；中 T02 是 _______组成元素。 A、刀具； B、刀具功能； C、刀具功能字； D、用第 2 号刀

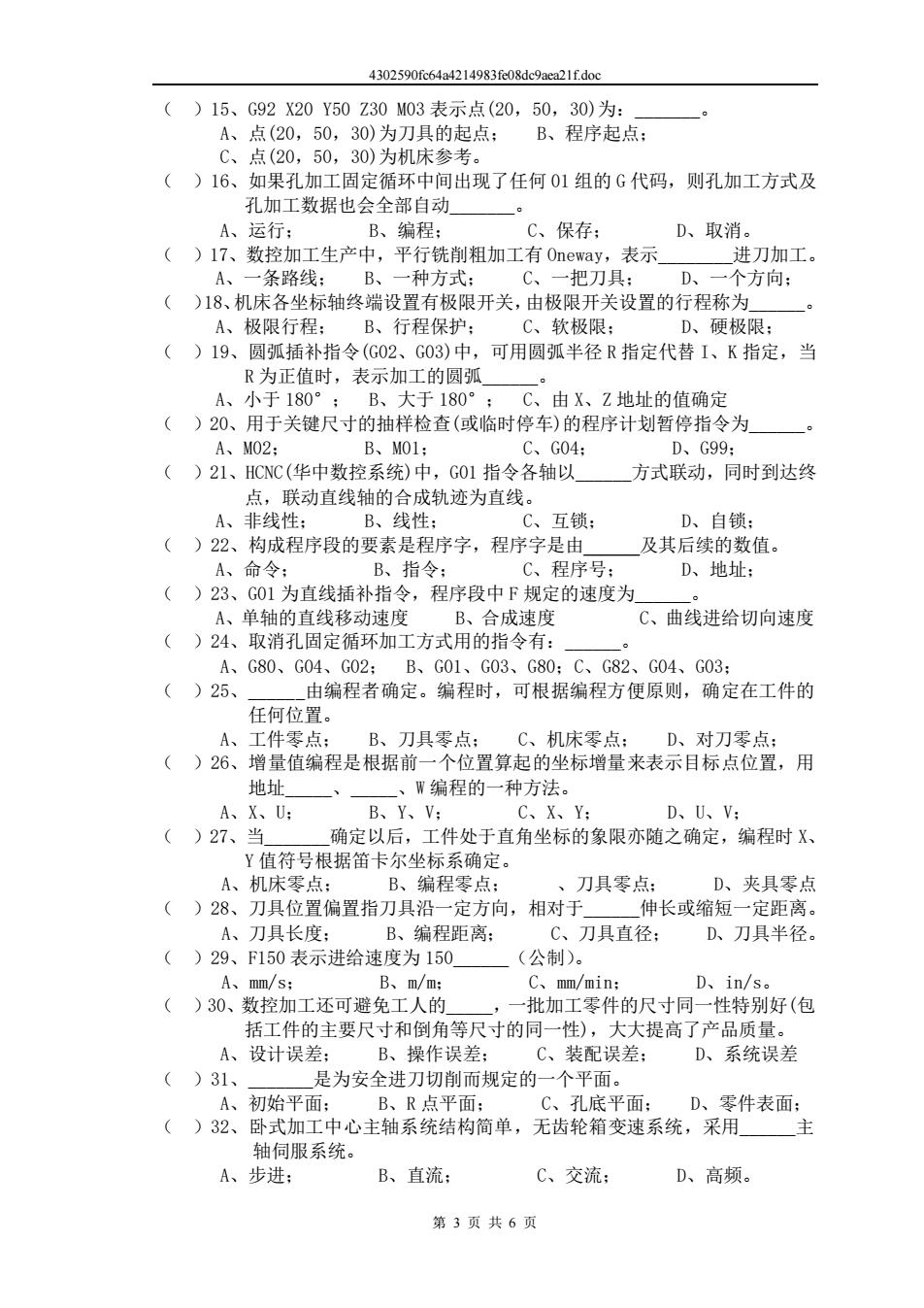

4302590fc64a4214983fe08dc9aea21f.doc ()15、G92X20Y50Z30M03表示点(20,50,30)为： A、点(20,50,30)为刀具的起点： B、程序起点： C、点(20,50,30)为机床参考。 ()16、如果孔加工固定循环中间出现了任何01组的G代码，则孔加工方式及孔加工数据也会全部自动 A、运行： B、编程； C、保存： D、取消。 ()17、数控加工生产中，平行铣削粗加工有Oneway,表示进刀加工。 A、一条路线：B、一种方式： C、一把刀具： D、一个方向： ()18、机床各坐标轴终端设置有极限开关，由极限开关设置的行程称为 A、极限行程；B、行程保护； C、软极限： D、硬极限： ()19、圆弧插补指令(G02、G03)中，可用圆弧半径R指定代替I、K指定，当 R为正值时，表示加工的圆弧 A、小于180°：B、大于180°：C、由X、Z地址的值确定 ()20、用于关键尺寸的抽样检查（或临时停车）的程序计划暂停指令为 A、M02; B、M01: C、G04: D、G99: ()21、HCNC(华中数控系统)中，G01指令各轴以方式联动，同时到达终点，联动直线轴的合成轨迹为直线。 A、非线性： B、线性： C、互锁： D、自锁： ()22、构成程序段的要素是程序字，程序字是由及其后续的数值。 A、命令： B、指令： C、程序号： D、地址； ()23、G01为直线插补指令，程序段中F规定的速度为 A、单轴的直线移动速度 B、合成速度 C、曲线进给切向速度 ()24、取消孔固定循环加工方式用的指令有： A、G80、G04、G02:B、G01、G03、G80:C、G82、G04、G03: ()25、由编程者确定。编程时，可根据编程方便原则，确定在工件的任何位置。 A、工件零点； B、刀具零点： C、机床零点： D、对刀零点： ()26、增量值编程是根据前一个位置算起的坐标增量来表示目标点位置，用地址、、W编程的一种方法。 A、X、U: B、Y、V: C、X、Y; D、U、V: ()27、当确定以后，工件处于直角坐标的象限亦随之确定，编程时X、 Y值符号根据笛卡尔坐标系确定。 A、机床零点： B、编程零点；、刀具零点： D、夹具零点 ()28、刀具位置偏置指刀具沿一定方向，相对于伸长或缩短一定距离。 A、刀具长度： B、编程距离： C、刀具直径； D、刀具半径。 ()29、F150表示进给速度为150（公制）。 A、mm/s: B、m/m; C、mm/min: D、in/s。 ()30、数控加工还可避免工人的 ,一批加工零件的尺寸同一性特别好（包括工件的主要尺寸和倒角等尺寸的同一性)，大大提高了产品质量。 A、设计误差； B、操作误差； C、装配误差： D、系统误差 ()31、是为安全进刀切削而规定的一个平面。 A、初始平面：B、R点平面： C、孔底平面： D、零件表面： ()32、卧式加工中心主轴系统结构简单，无齿轮箱变速系统，采用主轴伺服系统。 A、步进； B、直流； C、交流： D、高频。第3页共6页

4302590fc64a4214983fe08dc9aea21f.doc 第 3 页共 6 页（）15、G92 X20 Y50 Z30 M03 表示点(20，50，30)为：_______。 A、点(20，50，30)为刀具的起点； B、程序起点； C、点(20，50，30)为机床参考。（）16、如果孔加工固定循环中间出现了任何 01 组的 G 代码，则孔加工方式及孔加工数据也会全部自动_______。 A、运行； B、编程； C、保存； D、取消。（）17、数控加工生产中，平行铣削粗加工有 Oneway，表示________进刀加工。 A、一条路线； B、一种方式； C、一把刀具； D、一个方向；（）18、机床各坐标轴终端设置有极限开关，由极限开关设置的行程称为______。 A、极限行程； B、行程保护； C、软极限； D、硬极限；（）19、圆弧插补指令(G02、G03)中，可用圆弧半径 R 指定代替 I、K 指定，当 R 为正值时，表示加工的圆弧______。 A、小于 180°； B、大于 180°； C、由 X、Z 地址的值确定（）20、用于关键尺寸的抽样检查(或临时停车)的程序计划暂停指令为______。 A、M02； B、M01； C、G04； D、G99；（）21、HCNC(华中数控系统)中，G01 指令各轴以______方式联动，同时到达终点，联动直线轴的合成轨迹为直线。 A、非线性； B、线性； C、互锁； D、自锁；（）22、构成程序段的要素是程序字，程序字是由______及其后续的数值。 A、命令； B、指令； C、程序号； D、地址；（）23、G01 为直线插补指令，程序段中 F 规定的速度为______。 A、单轴的直线移动速度 B、合成速度 C、曲线进给切向速度（）24、取消孔固定循环加工方式用的指令有：______。 A、G80、G04、G02； B、G01、G03、G80；C、G82、G04、G03；（）25、______由编程者确定。编程时，可根据编程方便原则，确定在工件的任何位置。 A、工件零点； B、刀具零点； C、机床零点； D、对刀零点；（）26、增量值编程是根据前一个位置算起的坐标增量来表示目标点位置，用地址_____、_____、W 编程的一种方法。 A、X、U； B、Y、V； C、X、Y； D、U、V；（）27、当_______确定以后，工件处于直角坐标的象限亦随之确定，编程时 X、 Y 值符号根据笛卡尔坐标系确定。 A、机床零点； B、编程零点；、刀具零点； D、夹具零点（）28、刀具位置偏置指刀具沿一定方向，相对于______伸长或缩短一定距离。 A、刀具长度； B、编程距离； C、刀具直径； D、刀具半径。（）29、F150 表示进给速度为 150______（公制）。 A、mm/s； B、m/m； C、mm/min； D、in/s。（）30、数控加工还可避免工人的_____，一批加工零件的尺寸同一性特别好(包括工件的主要尺寸和倒角等尺寸的同一性)，大大提高了产品质量。 A、设计误差； B、操作误差； C、装配误差； D、系统误差（）31、_______是为安全进刀切削而规定的一个平面。 A、初始平面； B、R 点平面； C、孔底平面； D、零件表面；（）32、卧式加工中心主轴系统结构简单，无齿轮箱变速系统，采用______主轴伺服系统。 A、步进； B、直流； C、交流； D、高频

4302590fc64a4214983fe08dc9aea21f.doc ()33、加工坐标系在后不被破坏（再次开机后仍有效），并与刀具的当前位置无关，只要按选择的坐标系编程。 A、工件重新安装： B、系统切断电源： C、机床导轨维修： D、停机间隙调整。 ()34、皆为非模态指令，设定后在本程序段有效。 A、G17G19: B、G54F59: C、G7389: D、G45G48。 ()35、在连续切削方式下工作，刀具在运动到指令的终点后而继续执行下一个程序段。 A、停一次： B、停止 C、减缓： D、不减速。 ()36、在数控机床行程极限上限点与下限点之间的三维空间范围内，刀具可以移动：如果刀具移动超出这个范围，机床立即 ,避免发生危险。 A、自动运行：B、启动电机： C、停止运动：D、发生报警。 ()37、G00与中自动包含了G09。 A、G27: B、G28; C、G60: D、G61。 ()38、加工中心导轨保证高速重切削下运动部件不振动，低速进给时及运动中高灵敏度。 A、不爬行： B、不运动： C、不运行： D、不移动。 ()39、刀补采用比较复杂的刀偏矢量计算的数学模型，彻底消除B型刀补存在的不足。 A、A型 B、B型： C、C型： D、D型。 ()40、刀具功能又称功能。 A、F: B、M: C、S: D、T。 ()41、刀具补偿功能用于指定刀具补偿号，其指令由地址H或D及其后面■ 数字组成，该两位数字为寄存器的地址。 A、一位： B、两位： C、三位： D、四位。 ()42、一般立式加工中心规定换刀点的位置在机床处。 A、0: B、Xo; C、Yo: D、Zo ()43、G42为刀具 A、半径左补偿：B、半径右补偿： C、长度正补偿：D、长度负补偿。 ()44、数控加工中把除直线与圆之外可以用数学方程式表达的平面轮廓形曲线，称为 A、抛物线；B、双曲线： C、非圆曲线： D、列表曲线： ()45、在制订零件的机械加工工艺规程时，对单件生产，大都采用。 A、工序集中法：B、工序分散法：C、流水作用法；D、其他。 ()46、FMS是指 A、柔性制造系统： B、柔性制造单元： C、加工中心： D、计算机集成制造系统： ()47、指令不属于01组的G代码。 A、G01: B、G02: C、G03: D、G04: ()48、交流感应电机调频调速时，为了输出，须将电压和频率同时调整。 A、转矩不变；B、最大转矩不变；C、功率不变；D、最大功率不变、 ()49、中碳钢调质处理后，可获得良好的综合力学性能，其中应用最广。 A、30:B、50: C、35: D、45。 ()50、Φ30H7/K6属于配合。 A、间隙： B、过盈； C、过渡： D、滑动。第4页共6页

4302590fc64a4214983fe08dc9aea21f.doc 第 4 页共 6 页（）33、加工坐标系在______后不被破坏（再次开机后仍有效），并与刀具的当前位置无关，只要按选择的坐标系编程。 A、工件重新安装； B、系统切断电源； C、机床导轨维修； D、停机间隙调整。（）34、______皆为非模态指令，设定后在本程序段有效。 A、G17~G19； B、G54~F59； C、G73~89； D、G45~G48。（）35、在连续切削方式下工作，刀具在运动到指令的终点后______而继续执行下一个程序段。 A、停一次； B、停止； C、减缓； D、不减速。（）36、在数控机床行程极限上限点与下限点之间的三维空间范围内，刀具可以移动；如果刀具移动超出这个范围，机床立即______，避免发生危险。 A、自动运行； B、启动电机； C、停止运动； D、发生报警。（）37、G00 与______中自动包含了 G09。 A、G27； B、G28； C、G60； D、G61。（）38、加工中心导轨保证高速重切削下运动部件不振动，低速进给时______ 及运动中高灵敏度。 A、不爬行； B、不运动； C、不运行； D、不移动。（）39、______刀补采用比较复杂的刀偏矢量计算的数学模型，彻底消除 B 型刀补存在的不足。 A、A 型； B、B 型； C、C 型； D、D 型。（）40、刀具功能又称______功能。 A、F； B、M； C、S； D、T。（）41、刀具补偿功能用于指定刀具补偿号，其指令由地址 H 或 D 及其后面____ 数字组成，该两位数字为寄存器的地址。 A、一位； B、两位； C、三位； D、四位。（）42、一般立式加工中心规定换刀点的位置在机床______处。 A、O； B、X0； C、Y0； D、Z0。（）43、G42 为刀具______。 A、半径左补偿；B、半径右补偿； C、长度正补偿； D、长度负补偿。（）44、数控加工中把除直线与圆之外可以用数学方程式表达的平面轮廓形曲线，称为___。 A、抛物线； B、双曲线； C、非圆曲线； D、列表曲线；（）45、在制订零件的机械加工工艺规程时，对单件生产，大都采用___。 A、工序集中法； B、工序分散法； C、流水作用法； D、其他。（）46、FMS 是指______。 A、柔性制造系统； B、柔性制造单元； C、加工中心； D、计算机集成制造系统；（）47、______指令不属于 01 组的 G 代码。 A、G01； B、G02； C、G03； D、G04；（）48、交流感应电机调频调速时，为了输出___，须将电压和频率同时调整。 A、转矩不变； B、最大转矩不变；C、功率不变； D、最大功率不变、（）49、中碳钢调质处理后，可获得良好的综合力学性能，其中_____应用最广。 A、30#； B、50#； C、35#； D、45#。（）50、Φ30H7/K6 属于_____配合。 A、间隙； B、过盈; C、过渡； D、滑动
