东北大学 工程训练中心 工程训练实训 线切割机床
东北大学 工程训练中心 工程训练实训 线切割机床
为保证实践教学质量，规范线切割机 床的使用，避免出现机床及人身事故，特制 定本规程： 开机前应充分了解机床性能、结 构、正确的操作步骤。 2. 检查机床的行程开关和换向开关 安全操作 是否安全可靠，不允许带故障工作 3. 加工前应检查工作液箱中的工作 规程 液是否足够，水管和喷嘴是否畅通， 不应有堵塞现象。检查程序坐标方 向是否与工件安装坐标方向一致。 4. 加工中禁止触摸工件、丝架，以 免触电， 5. 实习结束应将工作区域清理干净 夹具和附件等应擦拭干净放回工具 箱，并保持完整无损
安全操作 规程 为保证实践教学质量,规范线切割机 床的使用,避免出现机床及人身事故,特制 定本规程: 1. 开机前应充分了解机床性能、结 构、正确的操作步骤。 2. 检查机床的行程开关和换向开关 是否安全可靠，不允许带故障工作 。 3. 加工前应检查工作液箱中的工作 液是否足够，水管和喷嘴是否畅通， 不应有堵塞现象。检查程序 坐标方 向是否与工件安装坐标方向一致。 4. 加工中禁止触摸工件、丝架，以 免触电， 5. 实习结束应将工作区域清理干净 ，夹具和附件等应擦拭干净放回工具 箱，并保持完整无损

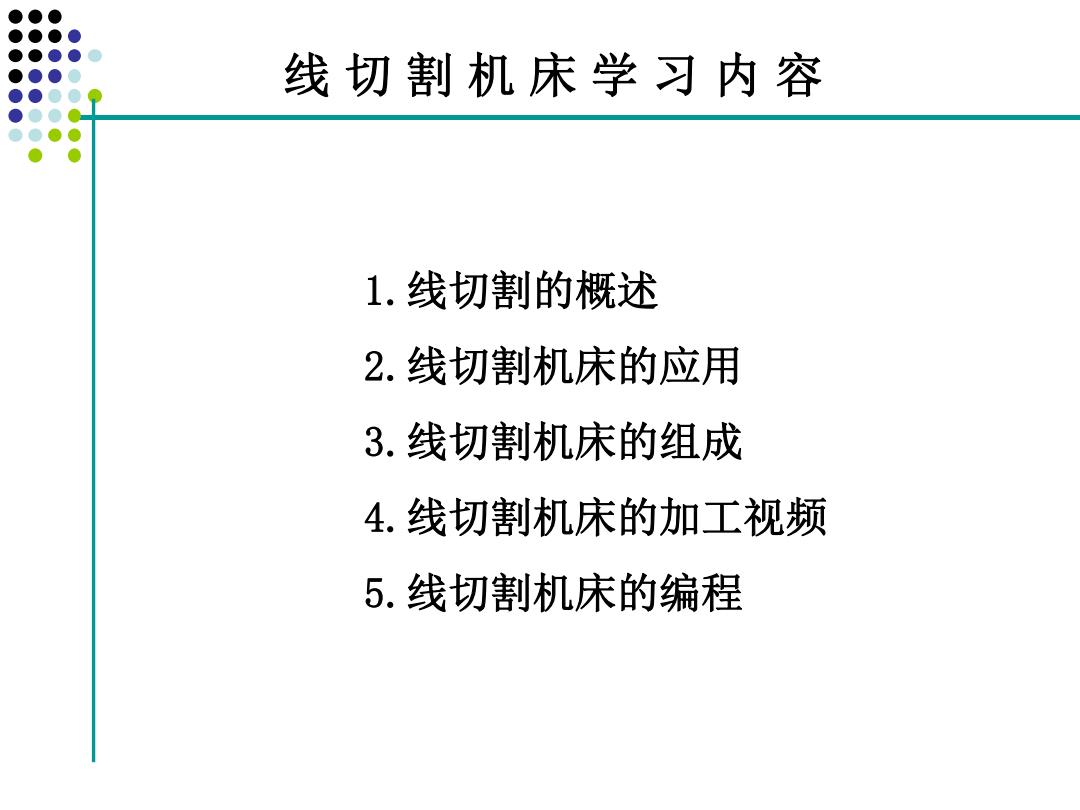

线切割机床学习内容 1.线切割的概述 2.线切割机床的应用 3.线切割机床的组成 4.线切割机床的加工视频 5.线切割机床的编程
1.线切割的概述 2.线切割机床的应用 3.线切割机床的组成 4.线切割机床的加工视频 5.线切割机床的编程 线 切 割 机 床 学 习 内 容
1.数控线切割机床的概述 ·电火花线切割机(Wire Electrical Discharge Machining简称WEDM),属 于电加工范畴，是由前苏 联拉扎联科夫妇研究开关 触点受火花放电腐蚀损坏 的现象和原因时，发现电 火花的瞬时高温可以使局 部的金属熔化、氧化而被 腐蚀掉，从而开创和发明 了电火花加工方法。线切 割机也于1960年发明于前 苏联，我国是第一个用于 工业生产的国家
1.数控线切割机床的概述 • 电火花线切割机（Wire Electrical Discharge Machining简称WEDM），属 于电加工范畴，是由前苏 联拉扎联科夫妇研究开关 触点受火花放电腐蚀损坏 的现象和原因时，发现电 火花的瞬时高温可以使局 部的金属熔化、氧化而被 腐蚀掉，从而开创和发明 了电火花加工方法。线切 割机也于1960年发明于前 苏联，我国是第一个用于 工业生产的国家
● ●● 1.数控线切割机床的概述 1.1数控线切割机床的加工原理 加工过程中，操纵工作台带动工 件按加工要求自动控制进给方向，以 保证被切割工件的形状与尺寸要求。 移动的电极丝（钼丝或铜丝）为负电 极，被加工工件为正电极，同时向两 极间隙中喷以工作液。当脉冲电压击 储丝筒 上导轮 穿两极间隙时即产生火花放电，在极 短的时间内使工件金属在一个微小的 进电块 电脉冲 区域内熔化、气化，并发生复杂的物 理、化学反应，熔化和气化物由工作 液带走；放电后，又急剧冷却，液相 6电 工件 又变为固相：这样电极丝就将工件材 料逐渐蚀除掉而形成一条窄缝，达到 切割成形的目的。放电瞬间温度可达 二（0下得轮 6000-10000℃，工件在热和冷的作用 电极丝 下表面层发生很大变化，由表及里分 别是：变质层（约5vm)→硬质层→' 电火花线切割加工原理 原基体
1.数控线切割机床的概述 • 1.1数控线切割机床的加工原理 • 加工过程中，操纵工作台带动工 件按加工要求自动控制进给方向，以 保证被切割工件的形状与尺寸要求。 移动的电极丝（钼丝或铜丝）为负电 极，被加工工件为正电极，同时向两 极间隙中喷以工作液。当脉冲电压击 穿两极间隙时即产生火花放电，在极 短的时间内使工件金属在一个微小的 区域内熔化、气化，并发生复杂的物 理、化学反应，熔化和气化物由工作 液带走；放电后，又急剧冷却，液相 又变为固相；这样电极丝就将工件材 料逐渐蚀除掉而形成一条窄缝，达到 切割成形的目的。放电瞬间温度可达 6000-10000℃，工件在热和冷的作用 下表面层发生很大变化，由表及里分 别是：变质层（约5μ m）→ 硬质层→ 原基体
