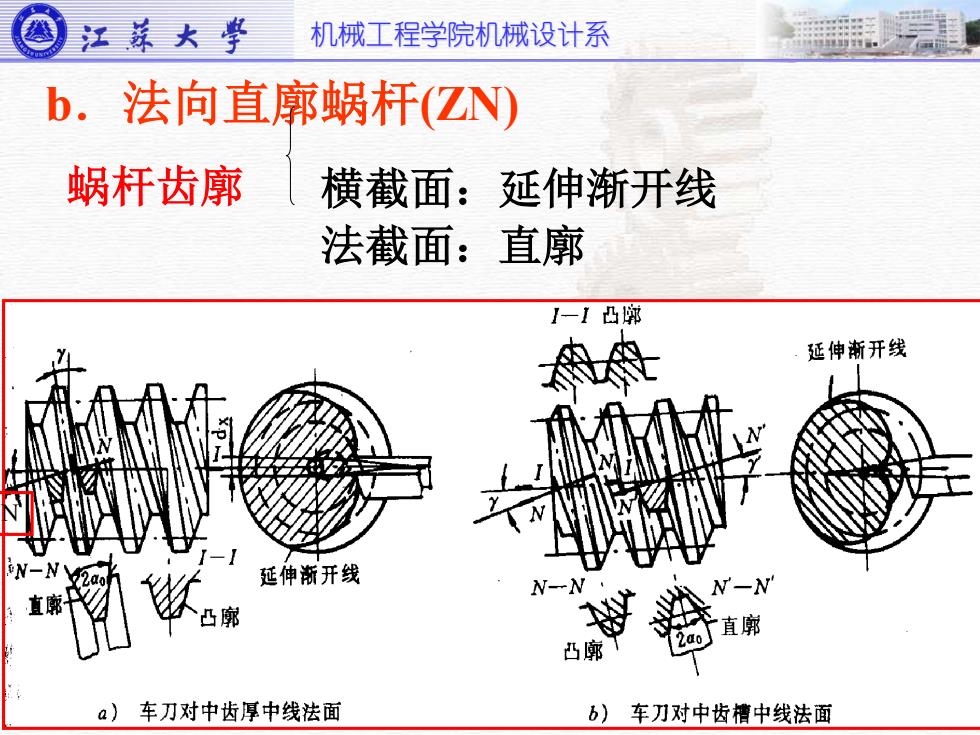

机械工程学院机械设计系 b．法向直廓蜗杆(ZN) 蜗杆齿廓 横截面：延伸渐开线 法截面：直廓 N
机械工程学院机械设计系 b．法向直廓蜗杆(ZN) 蜗杆齿廓 横截面：延伸渐开线 法截面：直廓 N

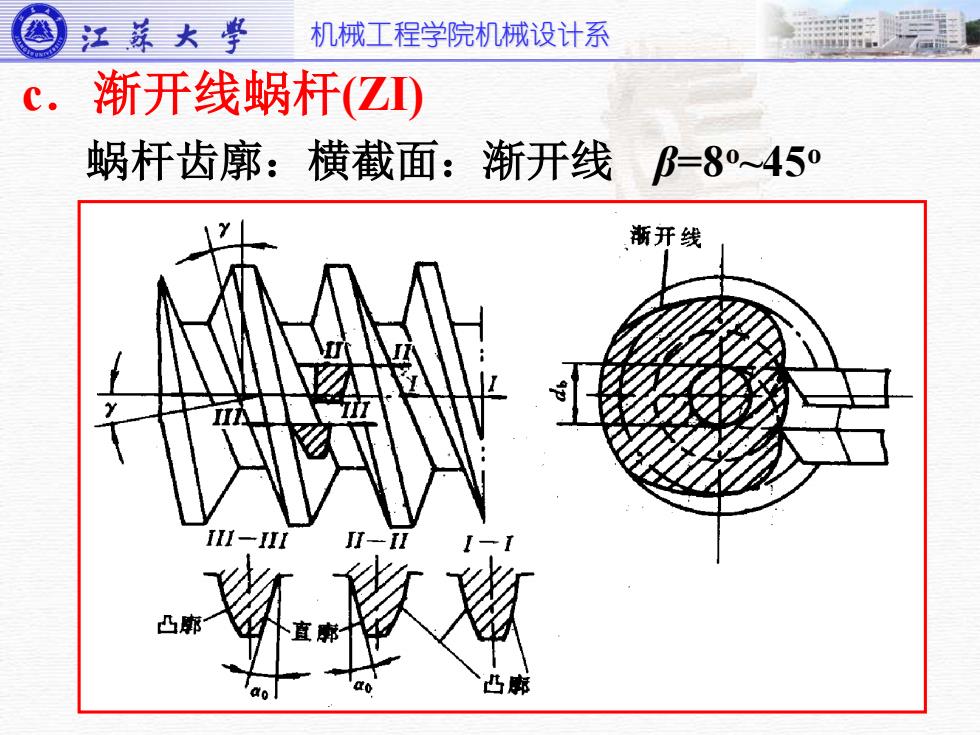

机械工程学院机械设计系 c．渐开线蜗杆(ZI) 蜗杆齿廓：横截面：渐开线 β=8o~45o
机械工程学院机械设计系 c．渐开线蜗杆(ZI) 蜗杆齿廓：横截面：渐开线 β=8o~45o
机械工程学院机械设计系 d．锥面包络圆柱蜗杆(ZK)
机械工程学院机械设计系 d．锥面包络圆柱蜗杆(ZK)
机械工程学院机械设计系 （2）圆弧圆柱蜗杆传动(ZC) 中间平面中 蜗杆齿廓：凹圆弧 蜗轮齿廓：凸圆弧 2．环面蜗杆传动 中间平面中： 蜗杆、蜗轮为直线齿廓
机械工程学院机械设计系 （2）圆弧圆柱蜗杆传动(ZC) 中间平面中 蜗杆齿廓：凹圆弧 蜗轮齿廓：凸圆弧 2．环面蜗杆传动 中间平面中： 蜗杆、蜗轮为直线齿廓
机械工程学院机械设计系 一．主要参数 1．模数m 和压力角α： m a1=mt2=m (标准值) αa1= α t2= α (标准值20o ) §11-2 普通圆柱蜗杆传动的主要参数及几何尺寸计算
机械工程学院机械设计系 一．主要参数 1．模数m 和压力角α： m a1=mt2=m (标准值) αa1= α t2= α (标准值20o ) §11-2 普通圆柱蜗杆传动的主要参数及几何尺寸计算
