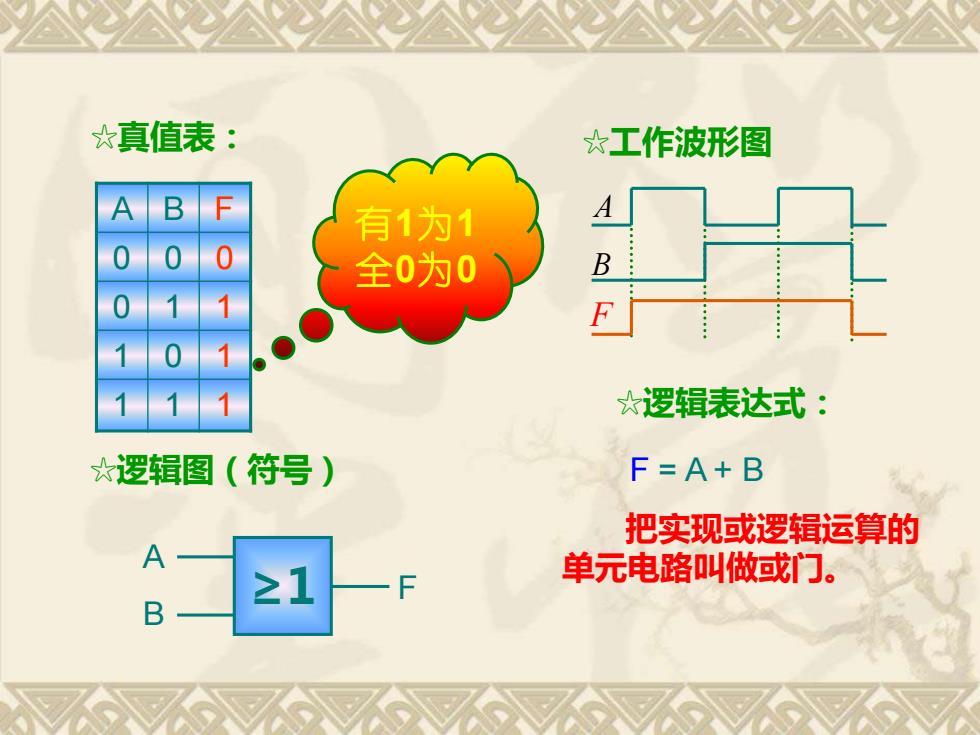

☆真值表： ☆工作波形图 有1为1 全0为0 B ☆逻辑表达式： ☆逻辑图（符号） F=A+B 把实现或逻辑运算的 B 21 单元电路叫做或门
A B F 0 0 0 0 1 1 1 0 1 1 1 1 ☆真值表： ☆工作波形图 ☆逻辑图（符号） ☆逻辑表达式： F = A + B 把实现或逻辑运算的 单元电路叫做或门。 有1为1 全0为0 F ≥1 A B F A B

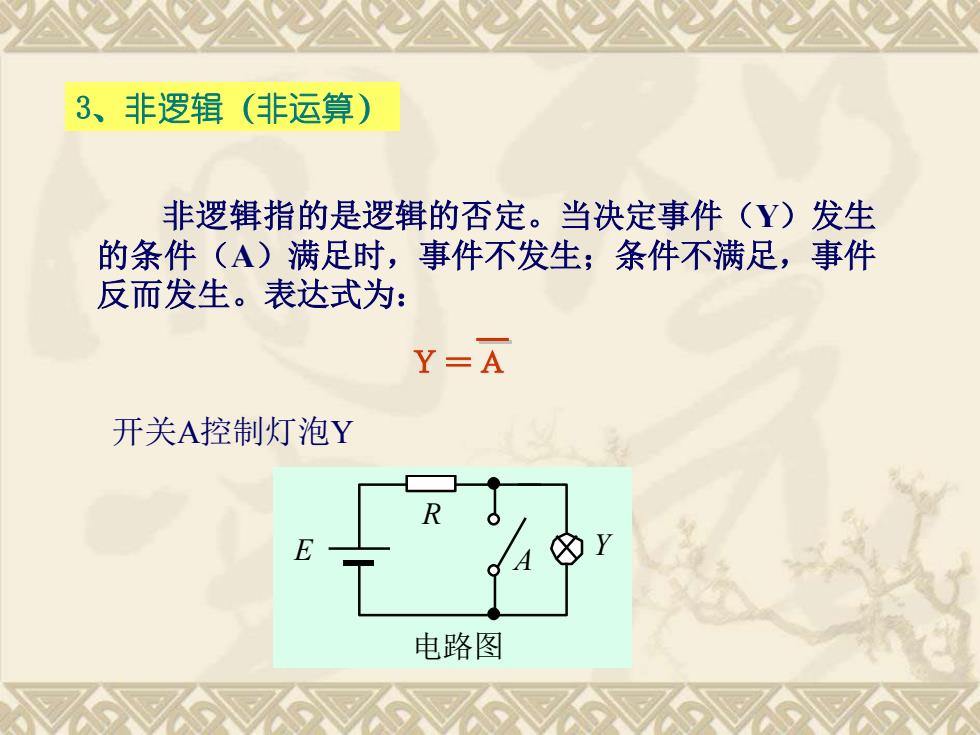

3、非逻辑 (非运算) 非逻辑指的是逻辑的否定。当决定事件(Y)发生 的条件(A)满足时，事件不发生；条件不满足，事件 反而发生。表达式为： Y=A 开关A控制灯泡Y 电路图
3、非逻辑（非运算） 非逻辑指的是逻辑的否定。当决定事件（Y）发生 的条件（A）满足时，事件不发生；条件不满足，事件 反而发生。表达式为： Ｙ＝Ａ 开关A控制灯泡Y 电路图 E A Y R

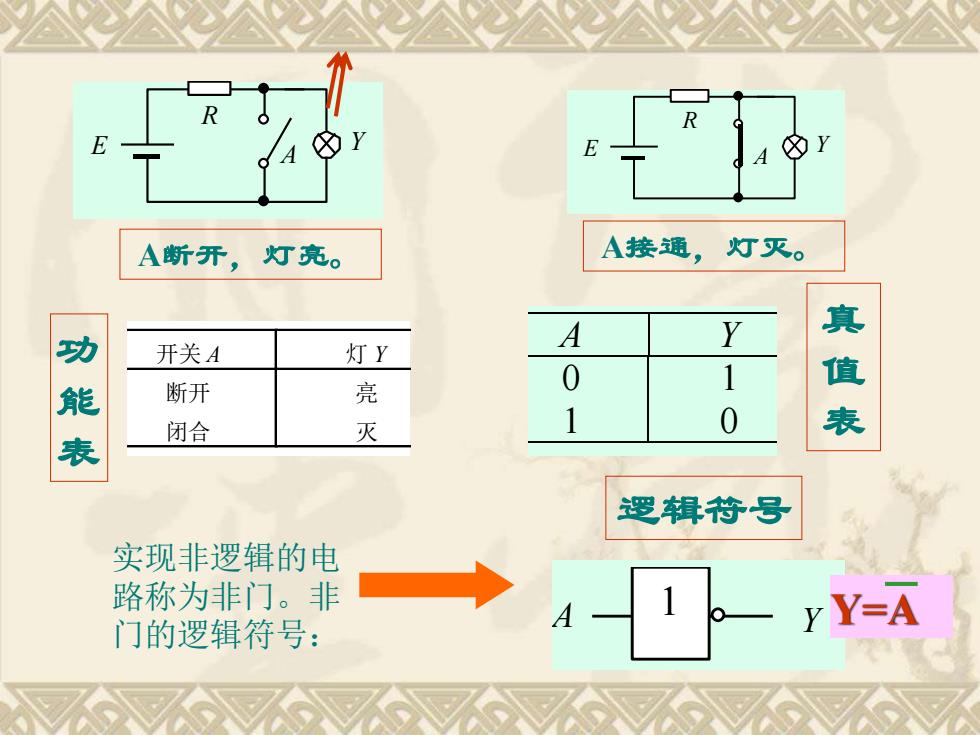

Y A断开，灯亮。 A接通，灯灭。 功 开关A 灯Y A 真 0 1 能 断开 亮 表 闭合 灭 1 0 表 逻辑符号 实现非逻辑的电 路称为非门。非 门的逻辑符号： yY=A
A Y 01 10 实现非逻辑的电 路称为非门。非 门的逻辑符号： A Y 1 Y=A E A Y R A断开，灯亮。 E A Y R A接通，灯灭。 真值表 功能表 逻辑符号 开关 A 灯 Y 断开 闭合 亮灭
