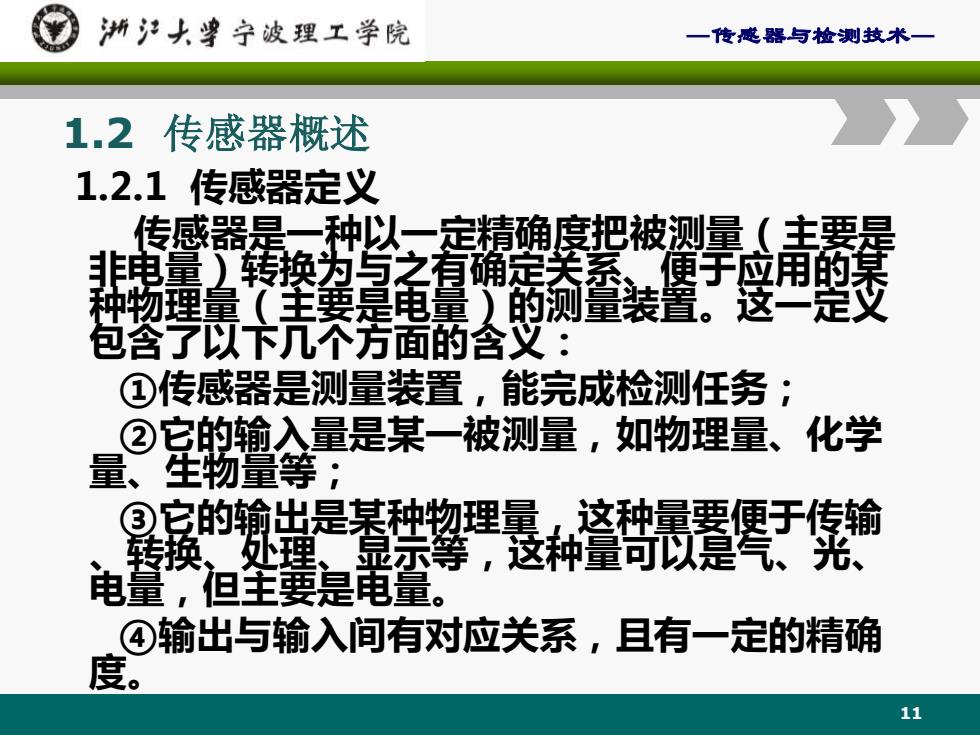

浙产大望宁波理工学院 一传感器与检测技术一 1.2传感器概述 1.2.1传感器定义 传感器是一种以一定精确度把被测量（主要是 非电量)转换为 之有确定关 、,便于应用的東 种畅理鼻父要是龟量的量装置。这是委 包含了以下几个方面的含义： ①传感器是测量装置，能完成检测任务 ； ②它的输入量是某一被测量，如物理量、化学 量、生物量等； ®的输出是基种物理曩：这种属要更于传输 转换、处理、显等，意种量可项是气、光、 电量，但主要是电量。 输出与输入间有对应关系，且有一定的精确 度 11
—传感器与检测技术— 1.2 传感器概述 1.2.1 传感器定义 传感器是一种以一定精确度把被测量（主要是 非电量）转换为与之有确定关系、便于应用的某 种物理量（主要是电量）的测量装置。这一定义 包含了以下几个方面的含义： ①传感器是测量装置，能完成检测任务； ②它的输入量是某一被测量，如物理量、化学 量、生物量等； ③它的输出是某种物理量，这种量要便于传输 、转换、处理、显示等，这种量可以是气、光、 电量，但主要是电量。 ④输出与输入间有对应关系，且有一定的精确 度。 11

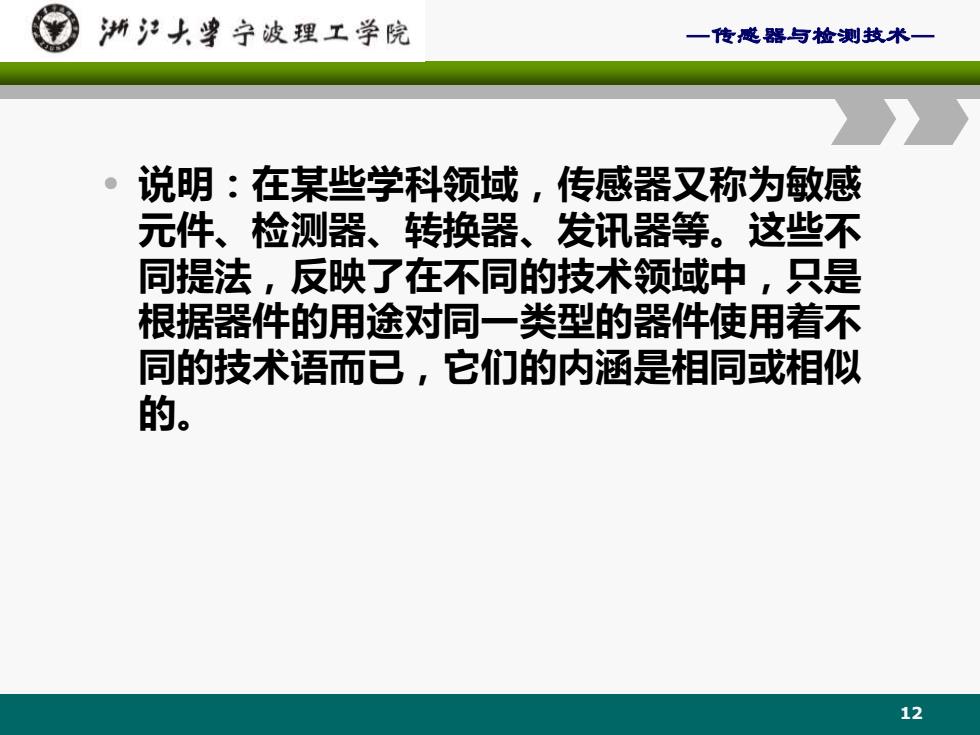

洲泸大望宁波理工学院 一传感器与检划故术一 说明：在某些学科领域，传感器又称为敏感 元件、检测器、转换器、发讯器等。这些不 同提法，反映了在不同的技术领域中，只是 根据器件的用途对同一类型的器件使用着不 同的技术语而已，它们的内涵是相同或相似 的。 12
—传感器与检测技术— • 说明：在某些学科领域，传感器又称为敏感 元件、检测器、转换器、发讯器等。这些不 同提法，反映了在不同的技术领域中，只是 根据器件的用途对同一类型的器件使用着不 同的技术语而已，它们的内涵是相同或相似 的。 12

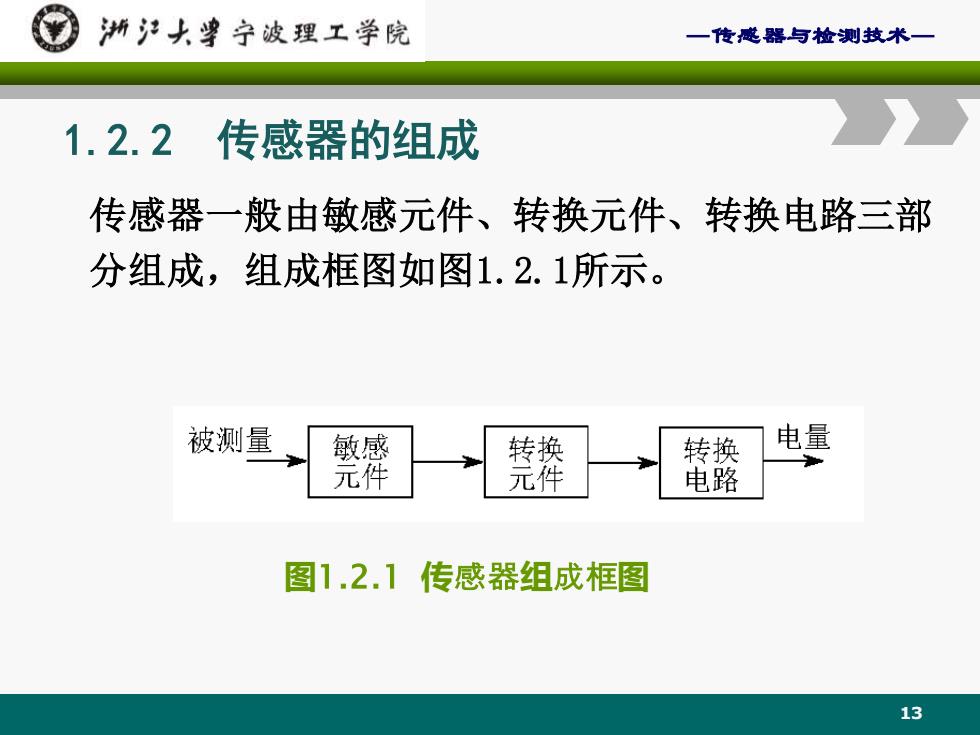

洲沪大望宁波理工学院 一传感器与检测技术一 1.2.2传感器的组成 传感器一般由敏感元件、转换元件、转换电路三部 分组成，组成框图如图1.2.1所示。 被测量 敏感 转换 转换 电量 元件 元 电路 图1.2.1传感器组成框图 13
—传感器与检测技术— 1.2.2 传感器的组成 传感器一般由敏感元件、转换元件、转换电路三部 分组成，组成框图如图1.2.1所示。 图1.2.1 传感器组成框图 13

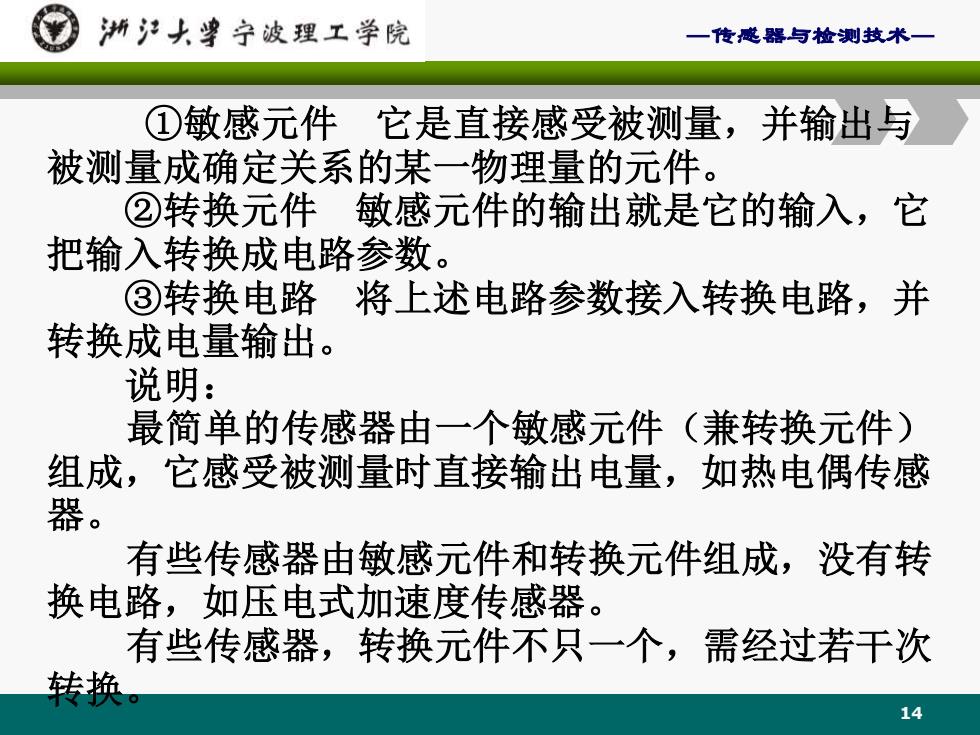

浙泸大望宁波理工学院 一传感器与检测技术一 ①敏感元件它是直接感受被测量，并输出与 被测量成确定关系的某一物理量的元件。 ②转换元件敏感元件的输出就是它的输入，它 把输入转换成电路参数。 ③转换电路将上述电路参数接入转换电路，并 转换成电量输出。 说明： 最简单的传感器由一个敏感元件（兼转换元件） 组成，它感受被测量时直接输出电量，如热电偶传感 器。 有些传感器由敏感元件和转换元件组成，没有转 换电路，如压电式加速度传感器。 有些传感器，转换元件不只一个，需经过若干次 转换 14
—传感器与检测技术— ①敏感元件 它是直接感受被测量，并输出与 被测量成确定关系的某一物理量的元件。 ②转换元件 敏感元件的输出就是它的输入，它 把输入转换成电路参数。 ③转换电路 将上述电路参数接入转换电路，并 转换成电量输出。 说明： 最简单的传感器由一个敏感元件（兼转换元件） 组成，它感受被测量时直接输出电量，如热电偶传感 器。 有些传感器由敏感元件和转换元件组成，没有转 换电路，如压电式加速度传感器。 有些传感器，转换元件不只一个，需经过若干次 转换。 14

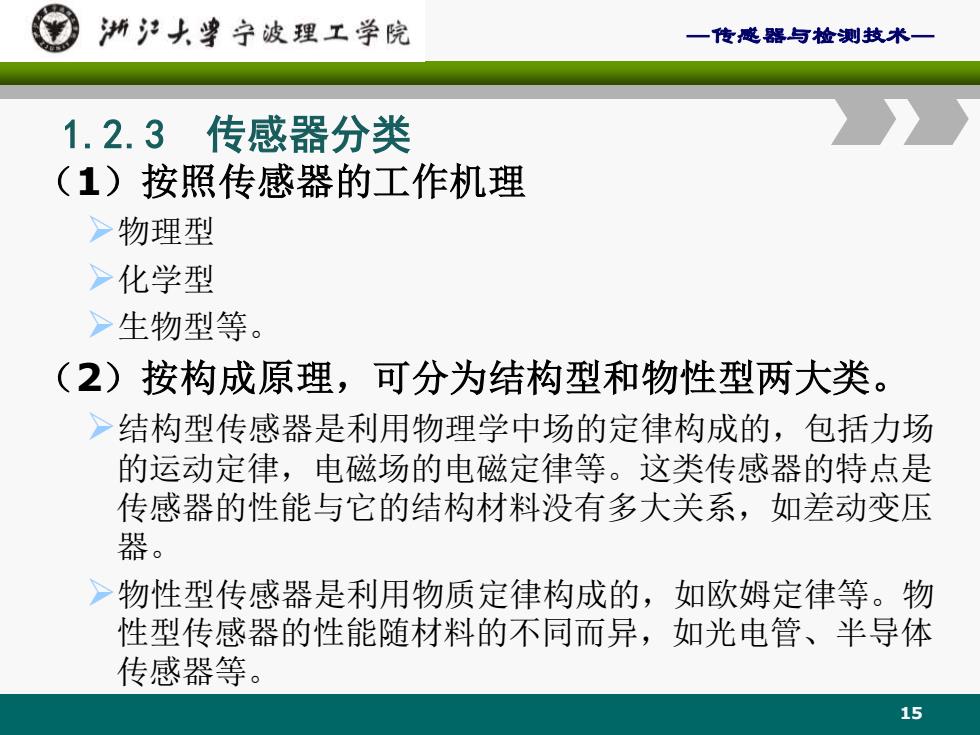

浙产大望宁波理工学院 一传感器与检测技术一 1.2.3传感器分类 (1)按照传感器的工作机理 >物理型 >化学型 >生物型等。 (2)按构成原理，可分为结构型和物性型两大类。 >结构型传感器是利用物理学中场的定律构成的，包括力场 的运动定律，电磁场的电磁定律等。这类传感器的特点是 传感器的性能与它的结构材料没有多大关系，如差动变压 器。 >物性型传感器是利用物质定律构成的，如欧姆定律等。物 性型传感器的性能随材料的不同而异，如光电管、半导体 传感器等。 15
—传感器与检测技术— 1.2.3 传感器分类 （1）按照传感器的工作机理 ➢物理型 ➢化学型 ➢生物型等。 （2）按构成原理，可分为结构型和物性型两大类。 ➢结构型传感器是利用物理学中场的定律构成的，包括力场 的运动定律，电磁场的电磁定律等。这类传感器的特点是 传感器的性能与它的结构材料没有多大关系，如差动变压 器。 ➢物性型传感器是利用物质定律构成的，如欧姆定律等。物 性型传感器的性能随材料的不同而异，如光电管、半导体 传感器等。 15
