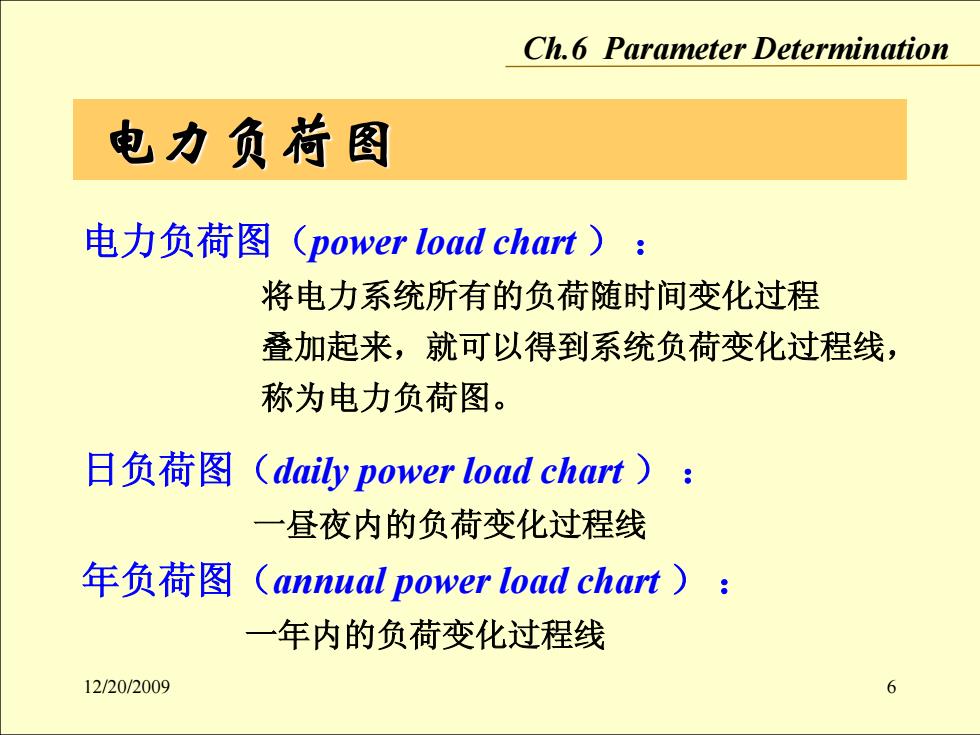

Ch.6 Parameter Determination 电力负荷图 电力负荷图(power load chart): 将电力系统所有的负荷随时间变化过程 叠加起来，就可以得到系统负荷变化过程线， 称为电力负荷图。 日负荷图（daily power load chart): 一昼夜内的负荷变化过程线 年负荷图(annual power load chart): 一年内的负荷变化过程线 12/20/2009 6
Ch.6 Parameter Determination 12/20/2009 6 电力负荷图 电力负荷图（power load chart ） ： 将电力系统所有的负荷随时间变化过程 叠加起来，就可以得到系统负荷变化过程线， 称为电力负荷图。 日负荷图（daily power load chart ） ： 一昼夜内的负荷变化过程线 年负荷图（annual power load chart ） ： 一年内的负荷变化过程线

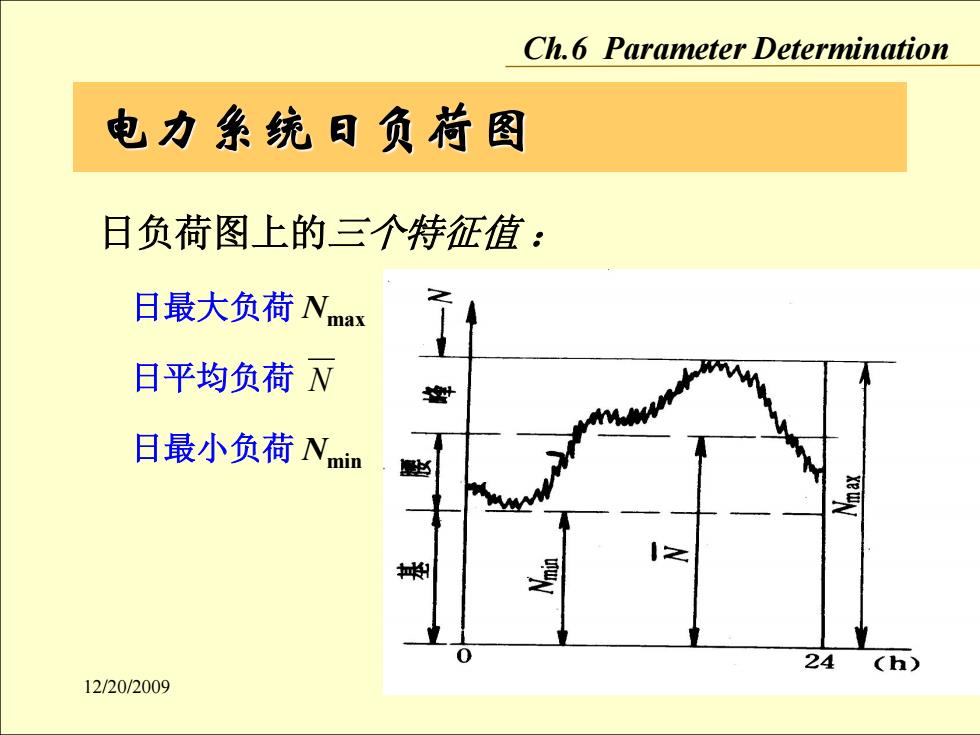

Ch.6 Parameter Determination 电力系统日负苻图 日负荷图上的三个特征值： 日最大负荷Nmax 日平均负荷N 日最小负荷Nmin 0 24 (h) 12/20/2009
Ch.6 Parameter Determination 12/20/2009 7 电力系统日负荷图 日负荷图上的三个特征值 ： 日最大负荷 Nmax 日平均负荷 日最小负荷 Nmin N 图

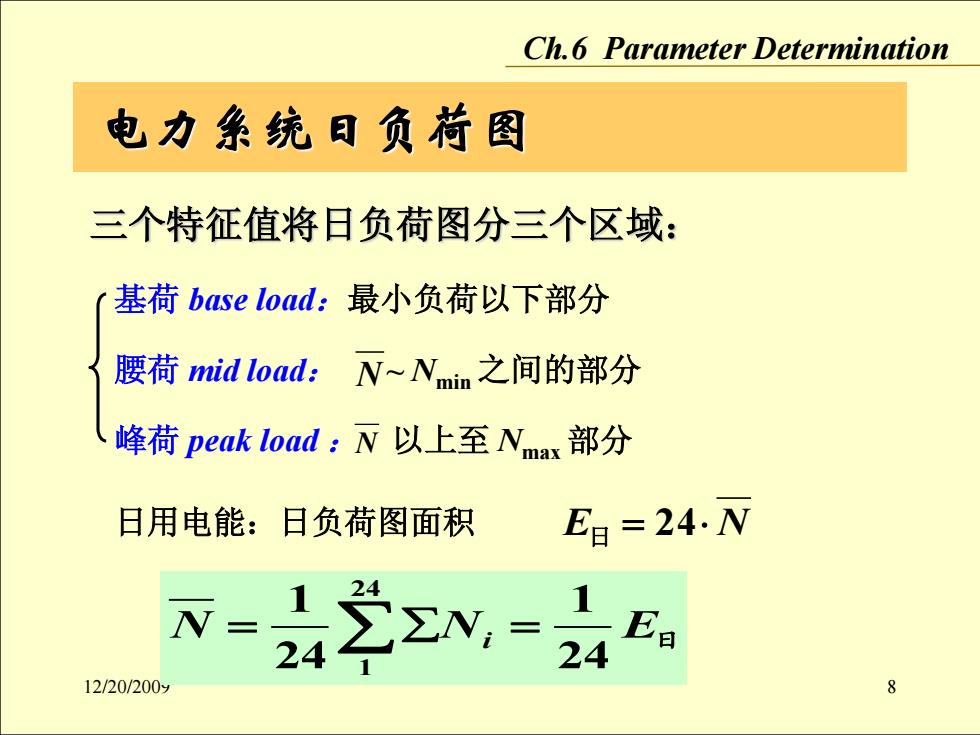

Ch.6 Parameter Determination 电力系统目负苻图 三个特征值将日负荷图分三个区域： 基荷base load:.最小负荷以下部分 腰荷mid load:.N~Nmin之间的部分 峰荷peak load:N以上至Nmx部分 日用电能：日负荷图面积 E日=24.N 4之2，=45 12/20/200y 8
Ch.6 Parameter Determination 12/20/2009 8 电力系统日负荷图 日用电能：日负荷图面积 三个特征值将日负荷图分三个区域： 基荷 base load：最小负荷以下部分 腰荷 mid load： ~ Nmin 之间的部分 峰荷 peak load ： 以上至 Nmax 部分 N N E日 24 N 24 1 1 1 24 24 N N E i 日

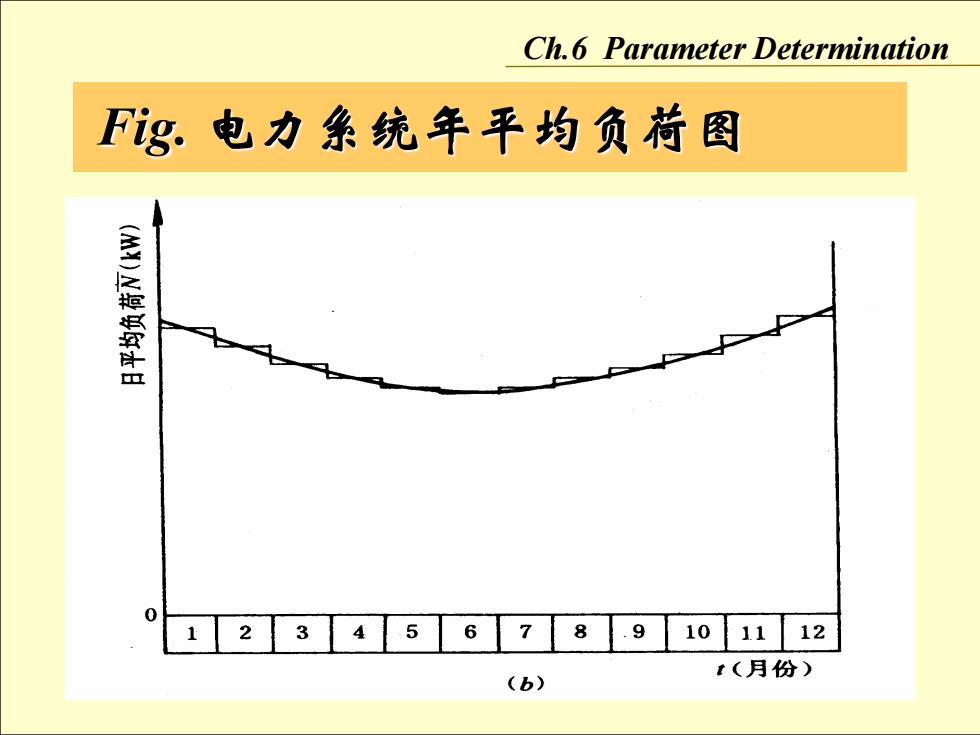

Ch.6 Parameter Determination Fg电力系统年平均负荷图 0 2 345678 .910 1112 t(月份) (b)
Ch.6 Parameter Determination 12/20/2009 9 Fig. 电力系统年平均负荷图

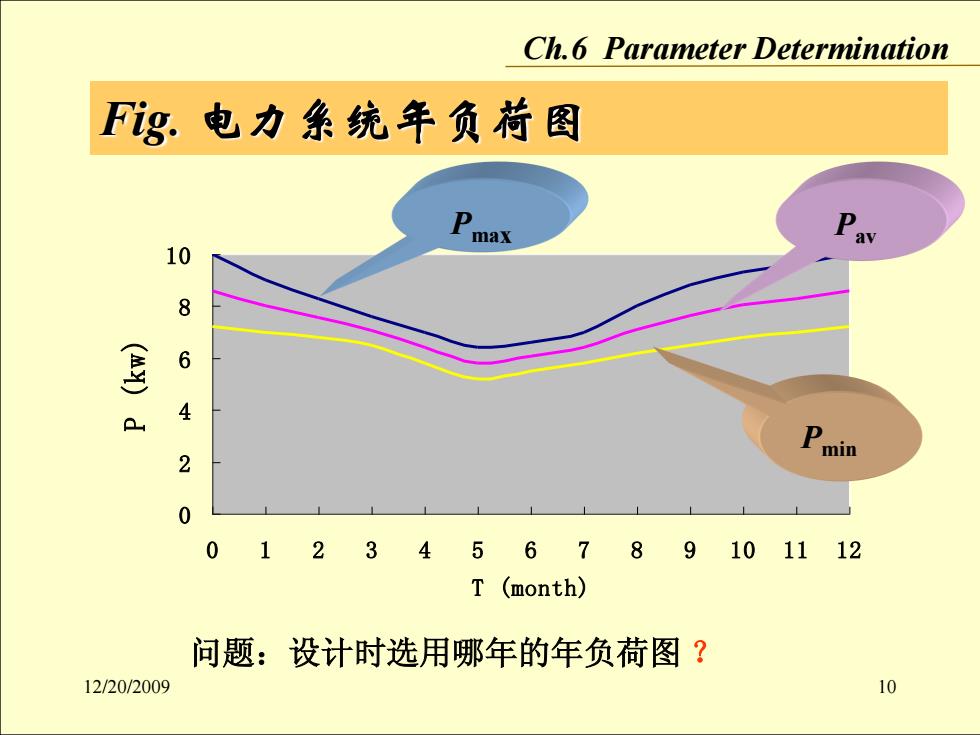

Ch.6 Parameter Determination Fg.电力系统年负苻图 P ax 10 8 6 4 2 0 0 1 34 56789101112 T (month) 问题：设计时选用哪年的年负荷图？ 12/20/2009 10
Ch.6 Parameter Determination 12/20/2009 10 Fig. 电力系统年负荷图 0 2 4 6 8 1 0 0 1 2 3 4 5 6 7 8 9 1 0 1 1 1 2 T (month) P (kw) Pmax Pmin Pav 问题：设计时选用哪年的年负荷图 ？
