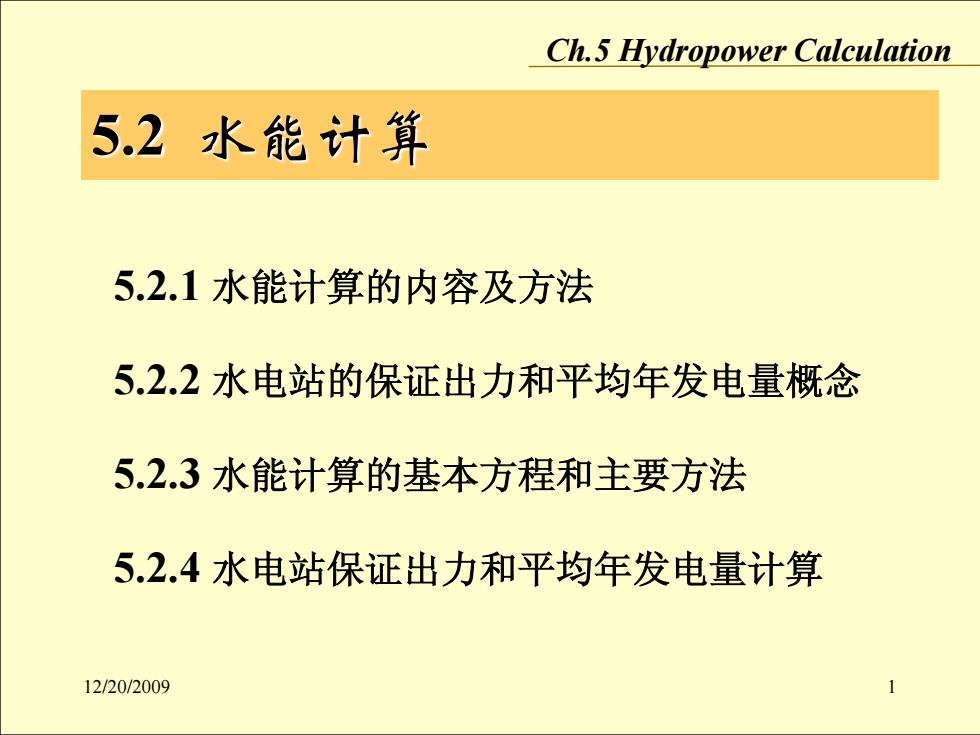

Ch.5 Hydropower Calculation 5.2水能计算 5.2.1水能计算的内容及方法 5.2.2水电站的保证出力和平均年发电量概念 5.2.3水能计算的基本方程和主要方法 5.2.4水电站保证出力和平均年发电量计算 12/20/2009
Ch.5 Hydropower Calculation 12/20/2009 1 5.2 水能计算 5.2.1 水能计算的内容及方法 5.2.2 水电站的保证出力和平均年发电量概念 5.2.3 水能计算的基本方程和主要方法 5.2.4 水电站保证出力和平均年发电量计算

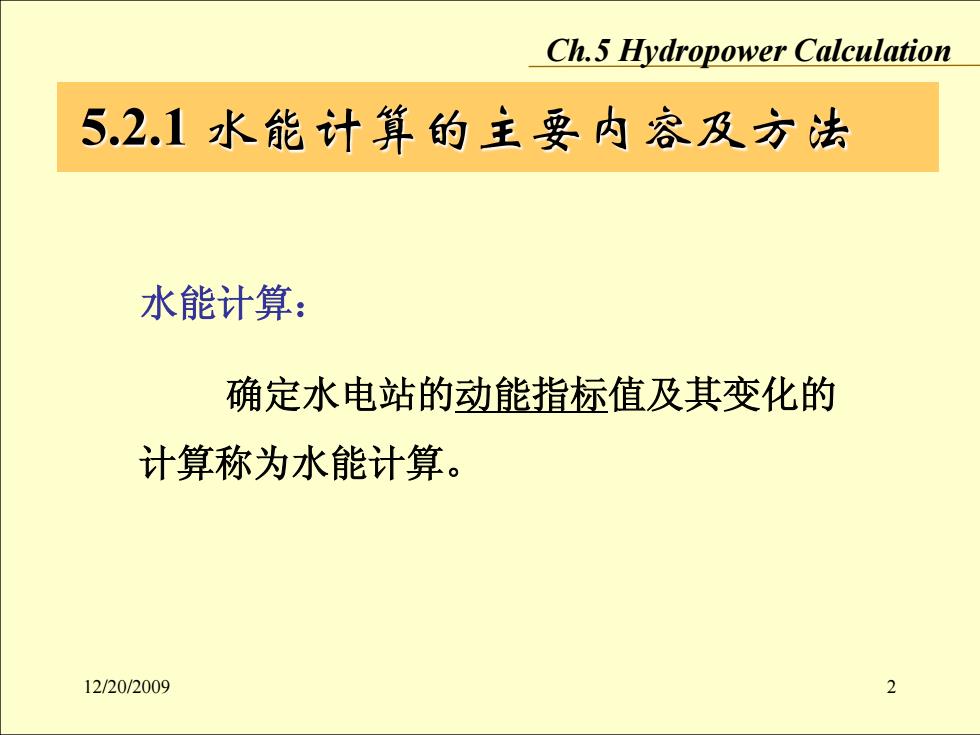

Ch.5 Hydropower Calculation 5.2.1水能计算的主要内容及方法 水能计算： 确定水电站的动能指标值及其变化的 计算称为水能计算。 12/20/2009 2
Ch.5 Hydropower Calculation 12/20/2009 2 5.2.1 水能计算的主要内容及方法 水能计算： 确定水电站的动能指标值及其变化的 计算称为水能计算

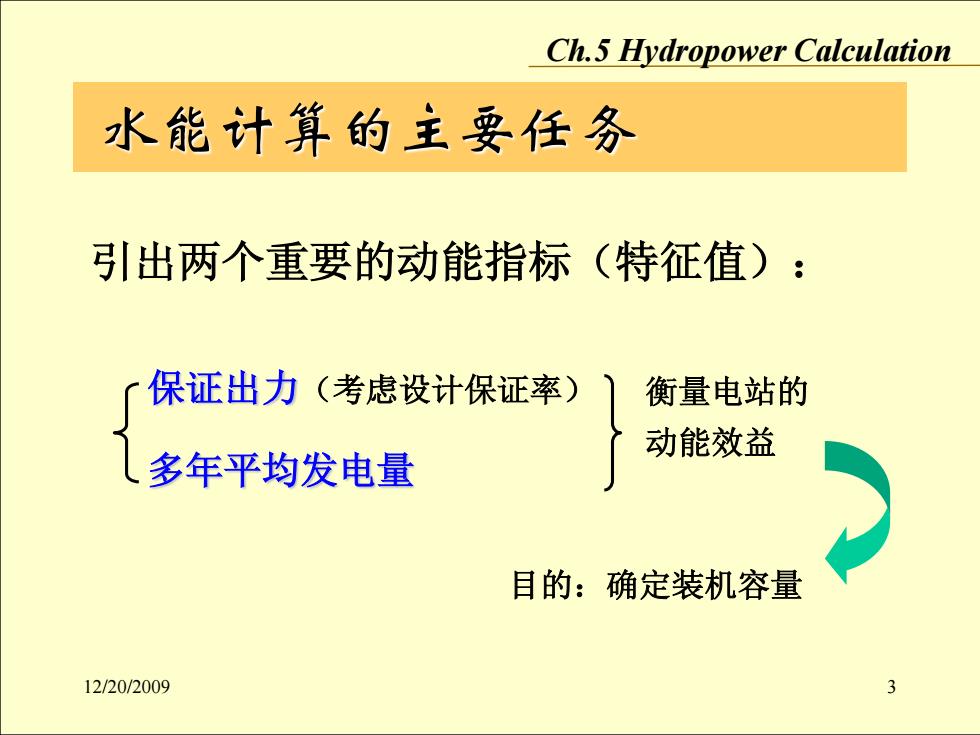

Ch.5 Hydropower Calculation 水能计算的主要任务 引出两个重要的动能指标（特征值)： 保证出力（考虑设计保证率） 衡量电站的 动能效益 多年平均发电量 目的：确定装机容量 12/20/2009
Ch.5 Hydropower Calculation 12/20/2009 3 水能计算的主要任务 引出两个重要的动能指标（特征值）： 保证出力（考虑设计保证率） 多年平均发电量 衡量电站的 动能效益 目的：确定装机容量
Ch.5 Hydropower Calculation 5.2.2水电站的保证出力和 多年平均发电量概念 问题的提出： 水电站一生产厂家「产品一 电：N=KQH 原料一水能资源：Q,H 正常工作遭破坏 枯水期：2↓，H↓.N↓ 洪水期：2个，H? 问题： 允许发生频率？→保证率 12/20/2009 4
Ch.5 Hydropower Calculation 12/20/2009 4 5.2.2 水电站的保证出力和 多年平均发电量概念 水电站——生产厂家 产品—— 电： 原料 ——水能资源： 正常工作遭破坏 枯水期： 洪水期： 问题： Q , H N = K Q H , ? , Q H Q H N 允许发生频率 ? 保证率 问题的提出：

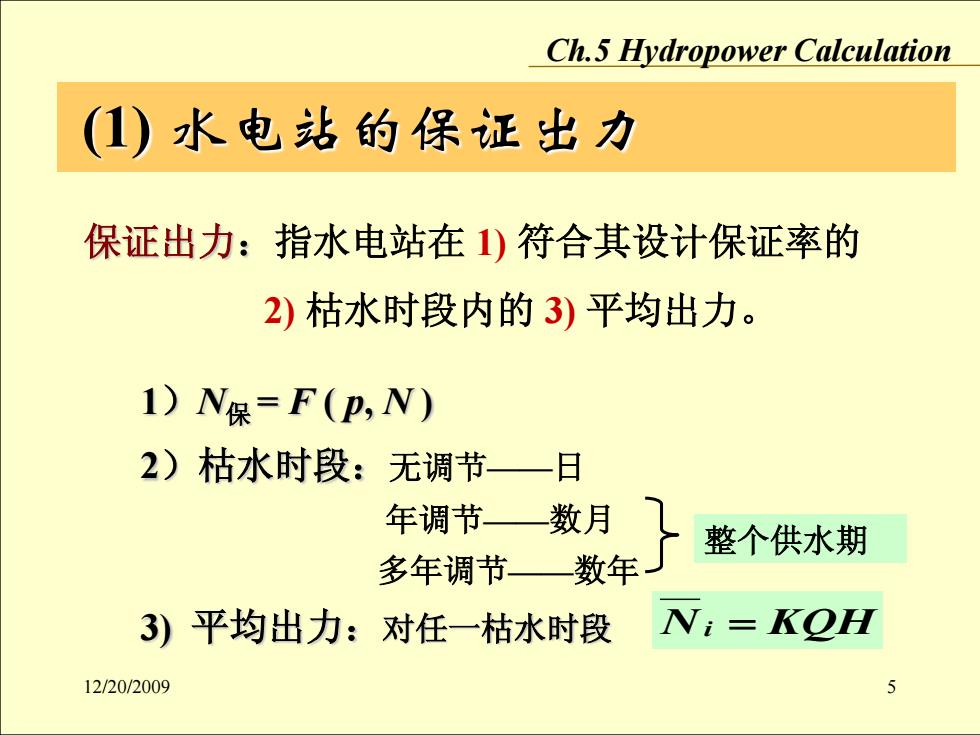

Ch.5 Hydropower Calculation (1)水电站的保证出力 保证出力：指水电站在1)符合其设计保证率的 2)枯水时段内的3)平均出力。 1)N保=F(p,N) 2)枯水时段：无调节一日 年调节—数月 整个供水期 多年调节 数年 3)平均出力：对任一枯水时段 Ni-KOH 12/20/2009
Ch.5 Hydropower Calculation 12/20/2009 5 (1) 水电站的保证出力 保证出力：指水电站在 1) 符合其设计保证率的 2) 枯水时段内的 3) 平均出力。 整个供水期 1）N保 = F ( p, N ) 2）枯水时段：无调节——日 年调节——数月 多年调节——数年 3) 平均出力：对任一枯水时段 Ni KQH
