多 主要内容 第十七章 ◆万向节的分类、结构和工作原理: 万向传动装置 SCAU 第1节述 1方动美的强成和功用 心万向传动装置的组成: 12万向传动装置应用场合
1 SCAU 第十七章 万向传动装置 华南农业大学车辆工程系 主要内容 万向节的分类、结构和工作原理; 几种典型结构万向节的特点和应用; 传动轴与中间支承。 第1节概述 1.1 万向传动装置的组成和功用 万向传动装置的功用——实现汽车上任何一对轴 线相交且位置相对变化的转轴之间的动力传递。 万向传动装置的组成: 万向节 传动轴 中间支承(在有些场合还要加装)。 1.2 万向传动装置应用场合
第2节万向节 0 21万向节的分类 O w。 万青 万向传动装置用于动桥与甄动轮之间 品 中 公刚性万向节 准等速万向节 万向节 等建万向节 公烧性万向节 式万肉用 性万向 2.2十字轴刚性万向节 十字轴刚性万向节的结构 传 万向又 十字袖式刚性万向节 2
2 第2节 万向节 2.1 万向节的分类 按在扭转方向上是否存在明显的弹性变形,分为: 刚性万向节:传动零件为刚性的,靠铰链连接,并传递动力。 • 不等速万向节(十字轴) • 准等速万向节 – 双联式 – 三销轴式 • 等速万向节 – 球叉式 – 球笼式 挠性万向节:传动零件为弹性的,靠弹性零件的变形来消除部件 之间的相对运动引起的不利影响,具有缓冲和减振作用。常用在 两轴交角较小、且只有微量相对运动位移的场合。 十字轴万向节 双联轴万向节 球叉式万向节 挠性万向节 刚性万向节 不等速万向节(十字轴) 准等速万向节 • 双联式 • 三销轴式 等速万向节 • 球叉式 • 球笼式 挠性万向节 2.2 十字轴刚性万向节 a.十字轴刚性万向节的结构

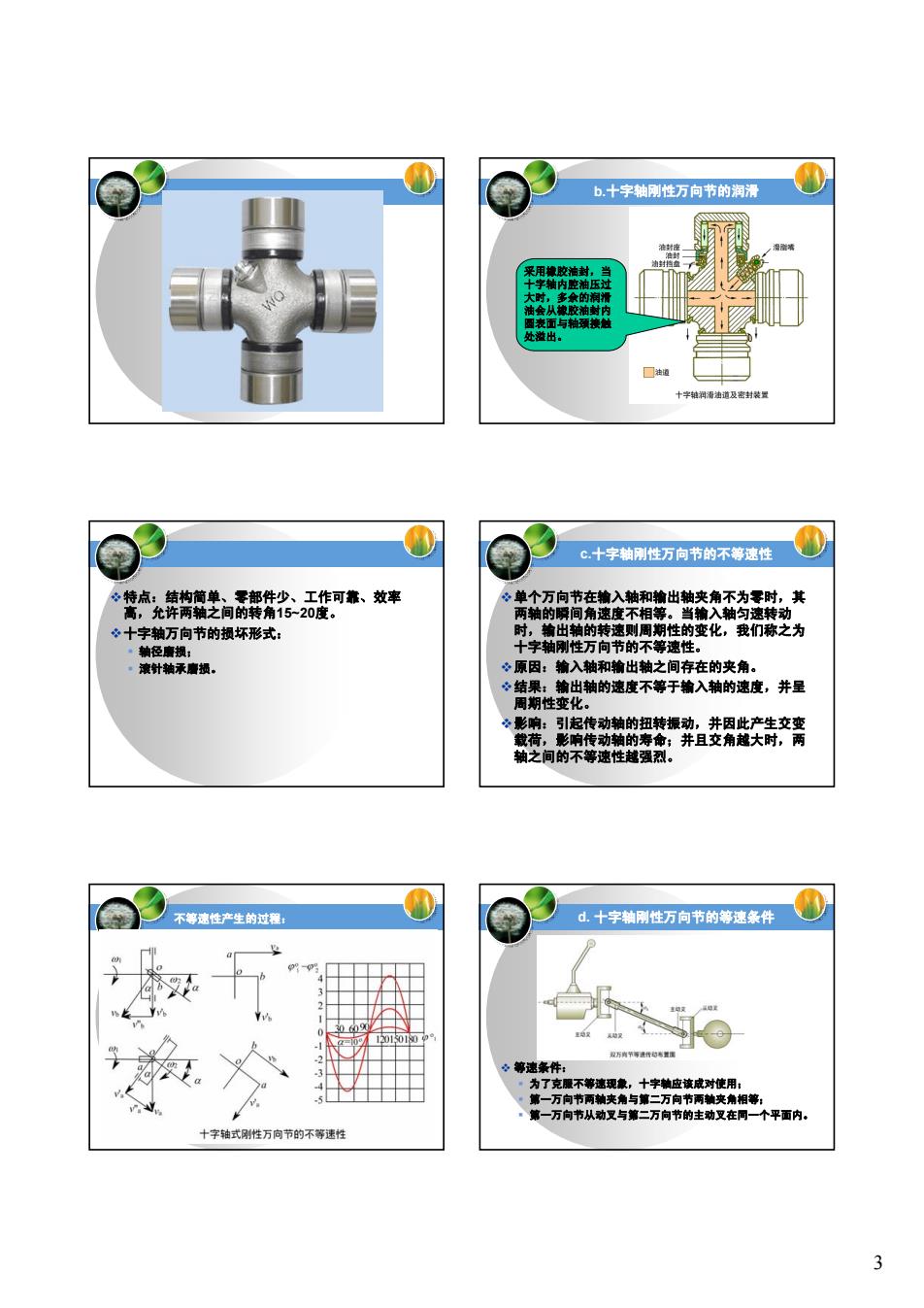

b.十字轴刚性万向节的润滑 液封,当 】 c.十字轴刚性万向节的不速性 德高沈韩生问鞭件名活作可靠、效率 ◆十字轴万向节的损坏形式: 津针承领。 》原因:输入轴和输出轴之间存在的夹角。 结费性纳出轴的速度不等于输入轴的速度,并星 松 不等流性产生的过 d十字轴刚性万向节的等速条件 第速条件: 个平面内 十字式刚性万向节的不等性 3
3 采用橡胶油封,当 十字轴内腔油压过 大时,多余的润滑 油会从橡胶油封内 圆表面与轴颈接触 处溢出。 b.十字轴刚性万向节的润滑 特点:结构简单、零部件少、工作可靠、效率 高,允许两轴之间的转角15~20度。 十字轴万向节的损坏形式: 轴径磨损; 滚针轴承磨损。 c.十字轴刚性万向节的不等速性 单个万向节在输入轴和输出轴夹角不为零时,其 两轴的瞬间角速度不相等。当输入轴匀速转动 时,输出轴的转速则周期性的变化,我们称之为 十字轴刚性万向节的不等速性。 原因:输入轴和输出轴之间存在的夹角。 结果:输出轴的速度不等于输入轴的速度,并呈 周期性变化。 影响:引起传动轴的扭转振动,并因此产生交变 载荷,影响传动轴的寿命;并且交角越大时,两 轴之间的不等速性越强烈。 不等速性产生的过程: d. 十字轴刚性万向节的等速条件 等速条件: 为了克服不等速现象,十字轴应该成对使用; 第一万向节两轴夹角与第二万向节两轴夹角相等; 第一万向节从动叉与第二万向节的主动叉在同一个平面内
出 2.3准等速万向节 与等速万向节 烧性万向节 SCAU 准等速万向节一双联式万向节 分两轴 峰联轴 许有较大的轴闻角一50 ,性 万向节 (十字轴 钢轻型野汽车的前传动与分动前输出 双联式 球叉式 球笼式 >烧性万向节
4 SCAU 2.3 准等速万向节 与等速万向节 刚性万向节 不等速万向节(十字轴) 准等速万向节 • 双联式 • 三销轴式 等速万向节 • 球叉式 • 球笼式 挠性万向节 a.准等速万向节——双联式万向节 等速原理:十字轴万向节的等速 条件。 结构特点: 相当于传动轴长度最短的双 十字轴万向节传动机构。 结构紧凑,工作可靠,制造 方便,多用于越野汽车 ; 在双联叉平分两轴间的夹角 情况下,可实现等速传动。 一般设置分度机构保证两轴 与传力点连线的夹角接近相 等,从而使两轴的速度差尽 量小。 允许有较大的轴间夹角-50度 轴承密封性好、效率高、制造工艺简单、加工方 便、工作可靠等。多用于越野汽车。 切诺基轻型越野汽车的前传动轴与分动器前输出 轴。 刚性万向节 不等速万向节(十字轴) 准等速万向节 • 双联式 • 三销轴式 等速万向节 • 球叉式 • 球笼式 挠性万向节
三销轴式准等速万向节 清被大的夹角一最大45度 b.等速万向节 芳为清猛他李精棉发孕肉虹作过:中,传 三销轴 球笼式 ◆烧性万向节 等万商节工作明理 球又式万向节 球叉式万向节等角速传动原理 5
5 三销轴式准等速万向节 优点:允许相邻两轴间有较大的夹角-最大45度 缺点:所占空间较大 用于一些越野车的转向驱动桥。 东风EQ2120前转向驱动桥 等速原理:在结构上保证万向节在工作过程中,其传 力点永远位于两轴交线的平分面上。 b.等速万向节 刚性万向节 不等速万向节(十字轴) 准等速万向节 • 双联式 • 三销轴式 等速万向节 • 球叉式 • 球笼式 挠性万向节 b.等速万向节——球叉式等速万向节
