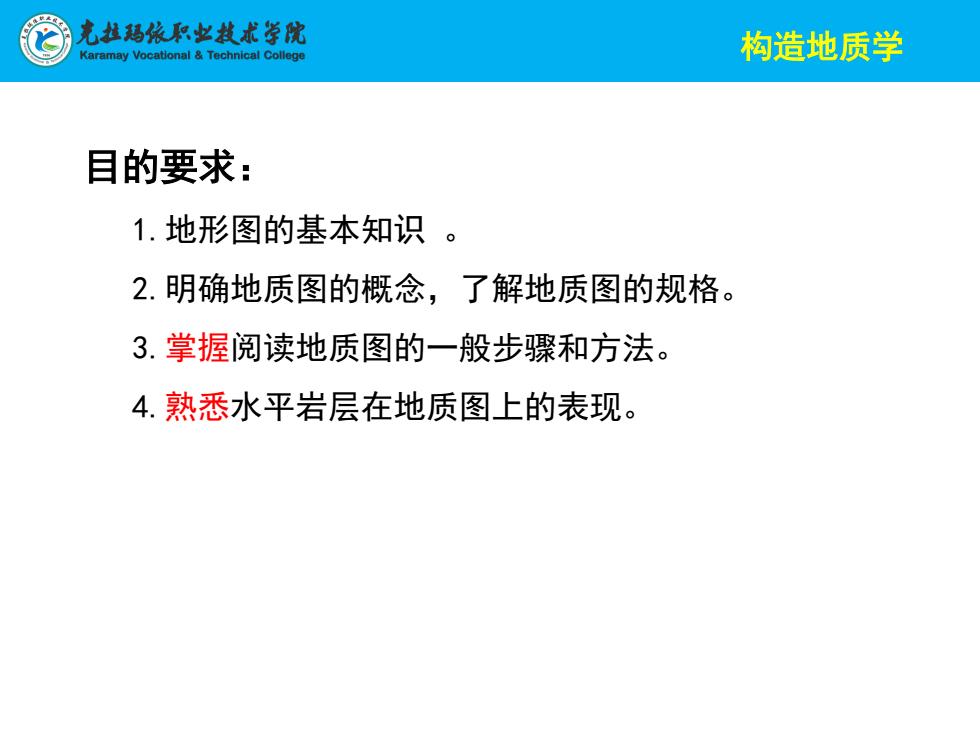

完拉超依职出技术学院 aramay Vocational Technical College 构造地质学 目的要求： 1.地形图的基本知识。 2.明确地质图的概念，了解地质图的规格。 3.掌握阅读地质图的一般步骤和方法。 4.熟悉水平岩层在地质图上的表现
构造地质学 目的要求： 1.地形图的基本知识 。 2.明确地质图的概念，了解地质图的规格。 3.掌握阅读地质图的一般步骤和方法。 4.熟悉水平岩层在地质图上的表现
光挂超职出技术学院 Karamay Vocational Technical College 构造地质学 一、地形图的基本知识 1、地形图：在平面上反映地形和地物特征的图件 将高低起伏的地貌形态按一定的比例缩小，用规定的符 号按实际地理方位测绘到图纸上，用代表一定高程的闭合 曲线表示地形的起伏。 将地面上的河流、道路、村镇等典型地物用规定的符号 测绘到图纸上
构造地质学 一、地形图的基本知识 1、地形图：在平面上反映地形和地物特征的图件 将高低起伏的地貌形态按一定的比例缩小，用规定的符 号按实际地理方位测绘到图纸上，用代表一定高程的闭合 曲线表示地形的起伏。 将地面上的河流、道路、村镇等典型地物用规定的符号 测绘到图纸上
完丛超依职出技术学院 aramay Vocational Technical College 构造地质学 等高线： -)等高线：表示地面上高程相等的各点连接而成的闭合曲 线 -2)相邻两条等高线之间的高程差，称等高距 -3)相邻两等高线之间的水平距离，称等高线平距。 地形坡度越缓，等高线平距越大；地形坡度越陡，等 高线平距越小
构造地质学 等高线： –1)等高线：表示地面上高程相等的各点连接而成的闭合曲 线 –2)相邻两条等高线之间的高程差，称等高距 –3)相邻两等高线之间的水平距离，称等高线平距。 地形坡度越缓，等高线平距越大；地形坡度越陡，等 高线平距越小
光挂超依职出技术学优 Karamay Vocational Technical College 构造地质学 100m 95m .90m 图1地形图
构造地质学 图1 地形图
