光栅扫描显示器 中国斜学我术大草 University of Science and Technology of China ·水平回扫：刷新每条扫描线后，电子束回 到屏幕左端 ·垂直回扫：在每帧的终止处，电子束返回 到屏幕的左上角 3描线 水平回扫期 垂直回扫期 18
光栅扫描显示器 • 水平回扫：刷新每条扫描线后，电子束回 到屏幕左端 • 垂直回扫：在每帧的终止处，电子束返回 到屏幕的左上角 18
隔行扫描 中国斜学我术大学 University of Science and Technology of China ·可采用隔行刷新方式分两次显示每一帧 19
隔行扫描 • 可采用隔行刷新方式分两次显示每一帧 19

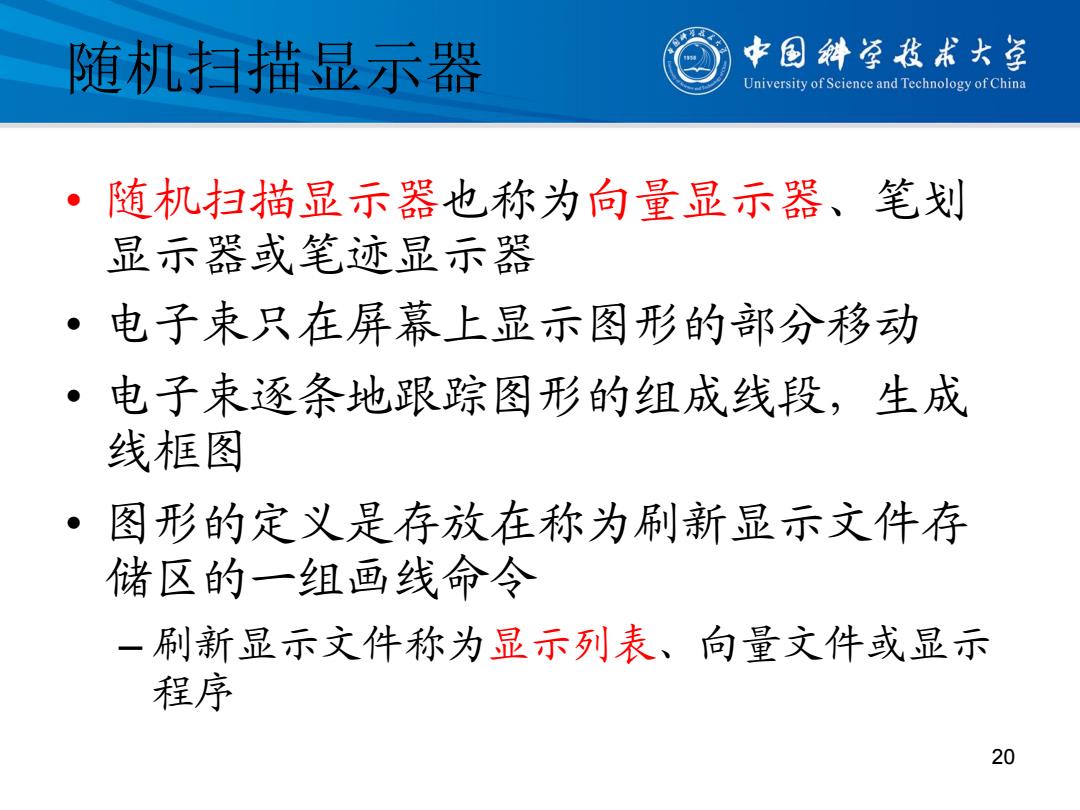

随机扫描显示器 中国斜学我术大学 University of Science and Technology of China ·随机扫描显示器也称为向量显示器、笔划 显示器或笔迹显示器 ·电子束只在屏幕上显示图形的部分移动 ·电子束逐条地跟踪图形的组成线段，生成 线框图 ·图形的定义是存放在称为刷新显示文件存 储区的一组画线命令 一刷新显示文件称为显示列表、向量文件或显示 程序 20
随机扫描显示器 • 随机扫描显示器也称为向量显示器、笔划 显示器或笔迹显示器 • 电子束只在屏幕上显示图形的部分移动 • 电子束逐条地跟踪图形的组成线段，生成 线框图 • 图形的定义是存放在称为刷新显示文件存 储区的一组画线命令 – 刷新显示文件称为显示列表、向量文件或显示 程序 20

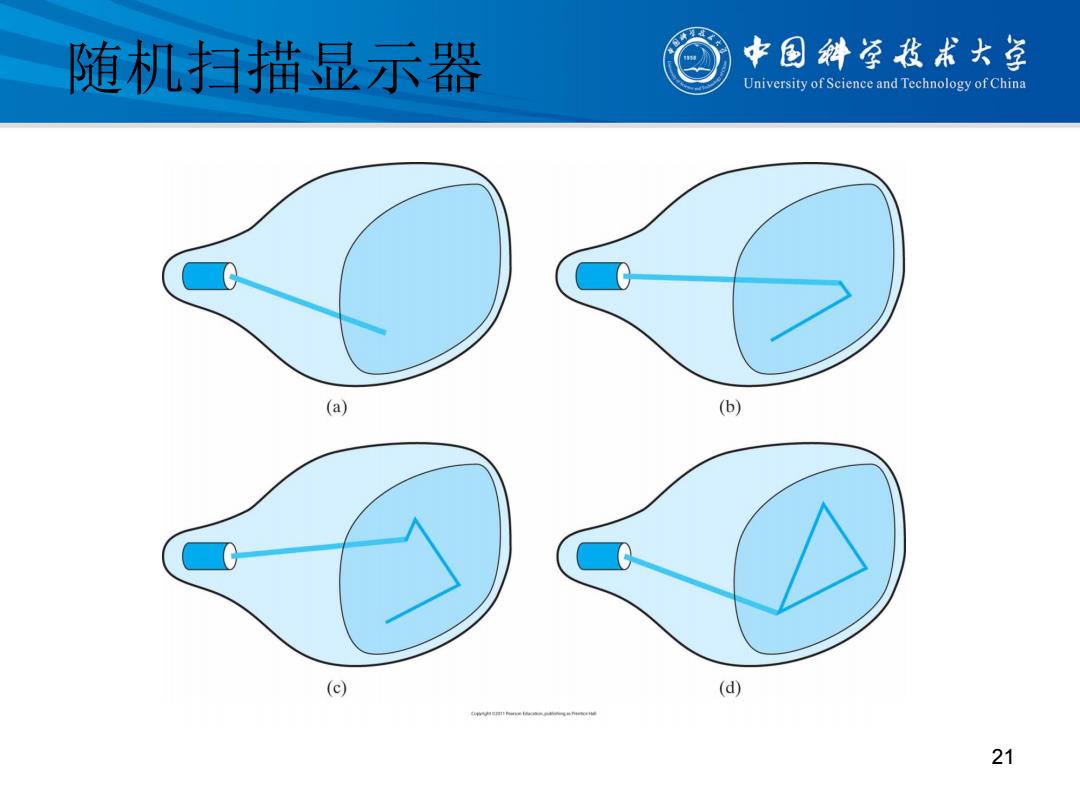

随机扫描显示器 中国斜学术大草 University of Science and Technology of China d 21
随机扫描显示器 21

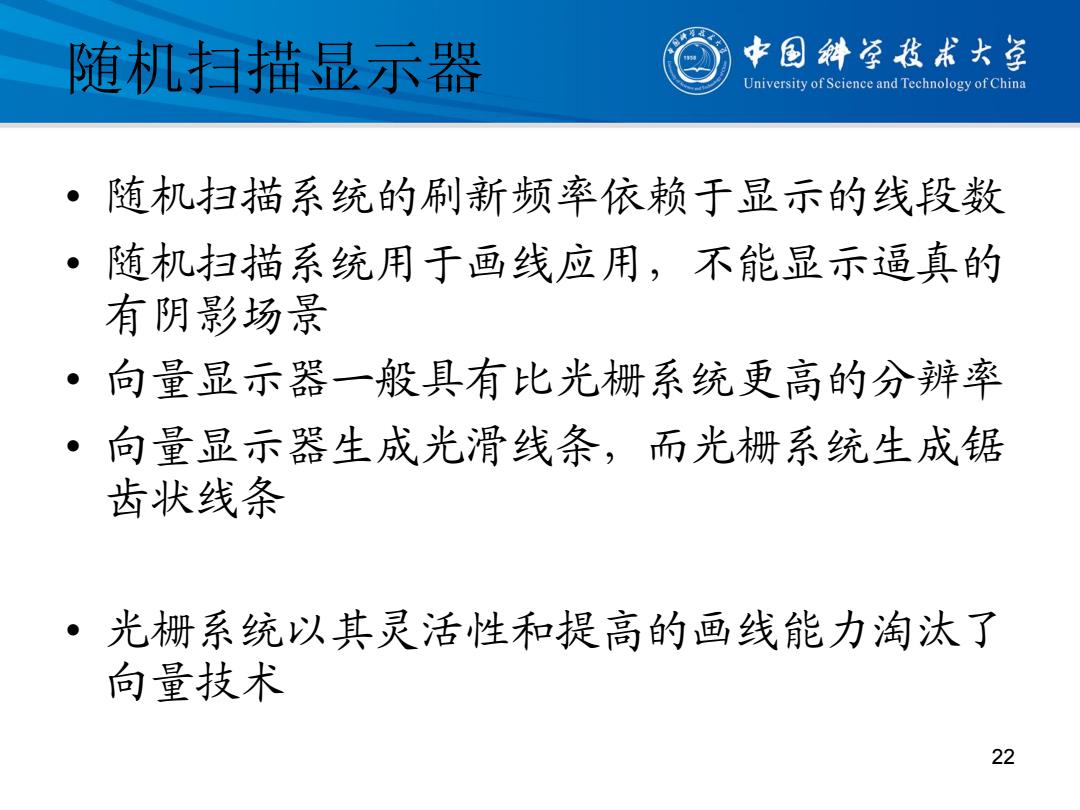

随机扫描显示器 中国斜学我术大学 University of Science and Technology of China ·随机扫描系统的刷新频率依赖于显示的线段数 ·随机扫描系统用于画线应用，不能显示逼真的 有阴影场景 ·向量显示器一般具有比光栅系统更高的分辨率 ·向量显示器生成光滑线条，而光栅系统生成锯 齿状线条 ·光栅系统以其灵活性和提高的画线能力淘汰了 向量技术 22
随机扫描显示器 • 随机扫描系统的刷新频率依赖于显示的线段数 • 随机扫描系统用于画线应用，不能显示逼真的 有阴影场景 • 向量显示器一般具有比光栅系统更高的分辨率 • 向量显示器生成光滑线条，而光栅系统生成锯 齿状线条 • 光栅系统以其灵活性和提高的画线能力淘汰了 向量技术 22
