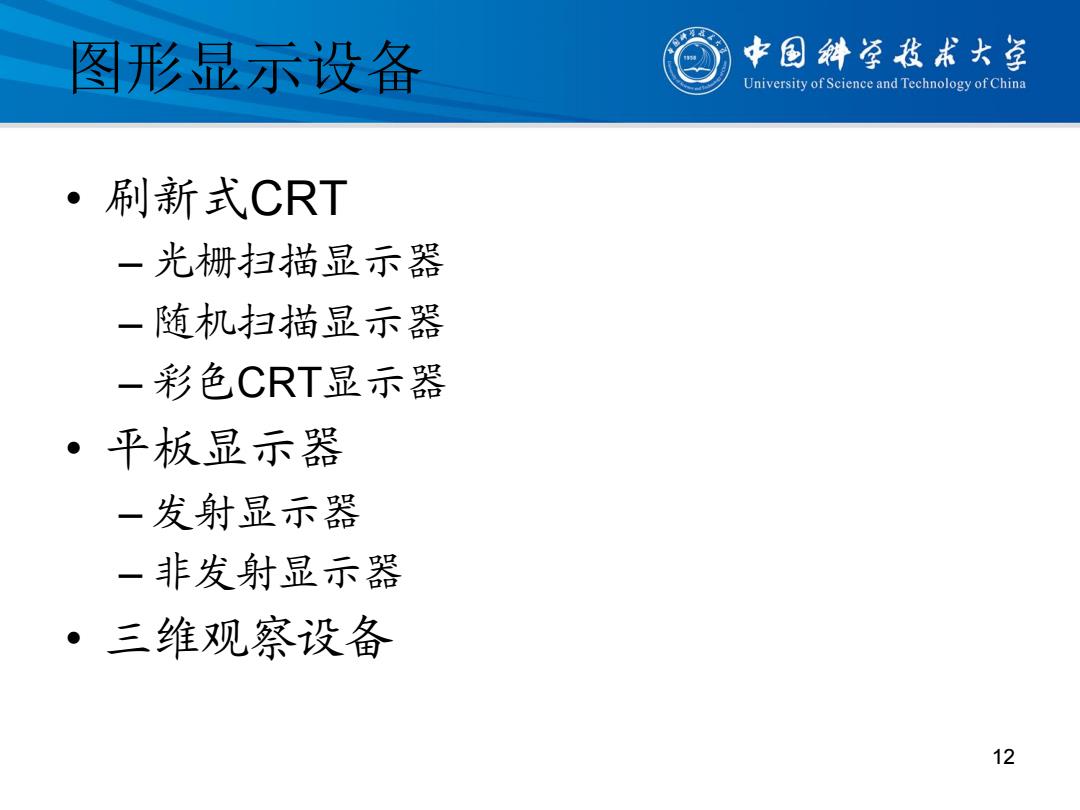

图形显示设备 中国斜草我术大草 University of Science and Technology of China ·刷新式CRT 一光栅扫描显示器 一随机扫描显示器 -彩色CRT显示器 ·平板显示器 一发射显示器 一非发射显示器 ·三维观察设备 12
图形显示设备 • 刷新式CRT – 光栅扫描显示器 – 随机扫描显示器 – 彩色CRT显示器 • 平板显示器 – 发射显示器 – 非发射显示器 • 三维观察设备 12
刷新式CRT 中国斜草技术大学 University ofScience and Technology of Chin ·CRT(Cathode Ray Tube):阴极射线管 ·组成：包括电子枪、聚焦系统、加速电极 、偏转系统、荧光屏 ·工作原理：电子枪发射电子束，经过聚焦 系统、加速电极、偏转系统，轰击到荧光 屏的不同部位，被其内表面的荧光物质吸 收，发光产生可见的图形 13
刷新式CRT • CRT(Cathode Ray Tube )：阴极射线管 • 组成：包括电子枪、聚焦系统、加速电极 、偏转系统、荧光屏 • 工作原理：电子枪发射电子束，经过聚焦 系统、加速电极、偏转系统，轰击到荧光 屏的不同部位，被其内表面的荧光物质吸 收，发光产生可见的图形 13

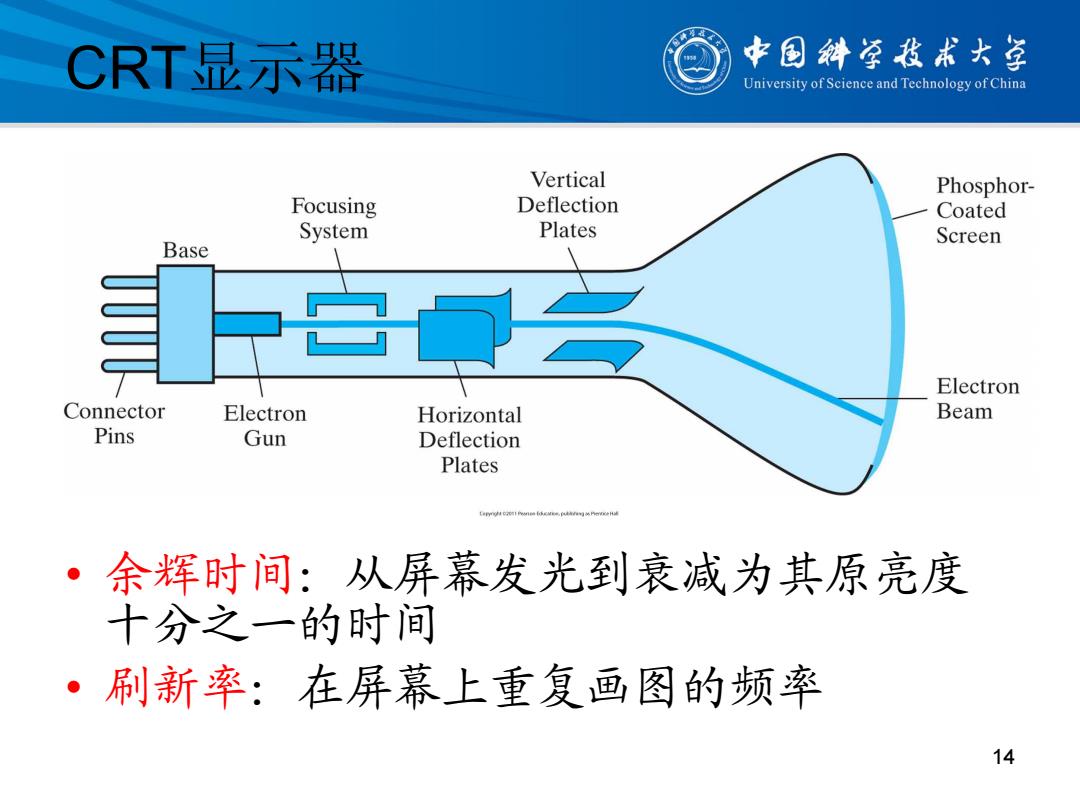

CRT显示器 中国斜草我术大学 University of Science and Technology of China Vertical Phosphor- Focusing Deflection -Coated System Plates Screen Base Electron Connector Electron Horizontal Beam Pins Gun Deflection Plates ·余辉时间：从屏幕发光到衰减为其原亮度 十分之一的时间 ·刷新率：在屏幕上重复画图的频率 14
CRT显示器 • 余辉时间：从屏幕发光到衰减为其原亮度 十分之一的时间 • 刷新率：在屏幕上重复画图的频率 14

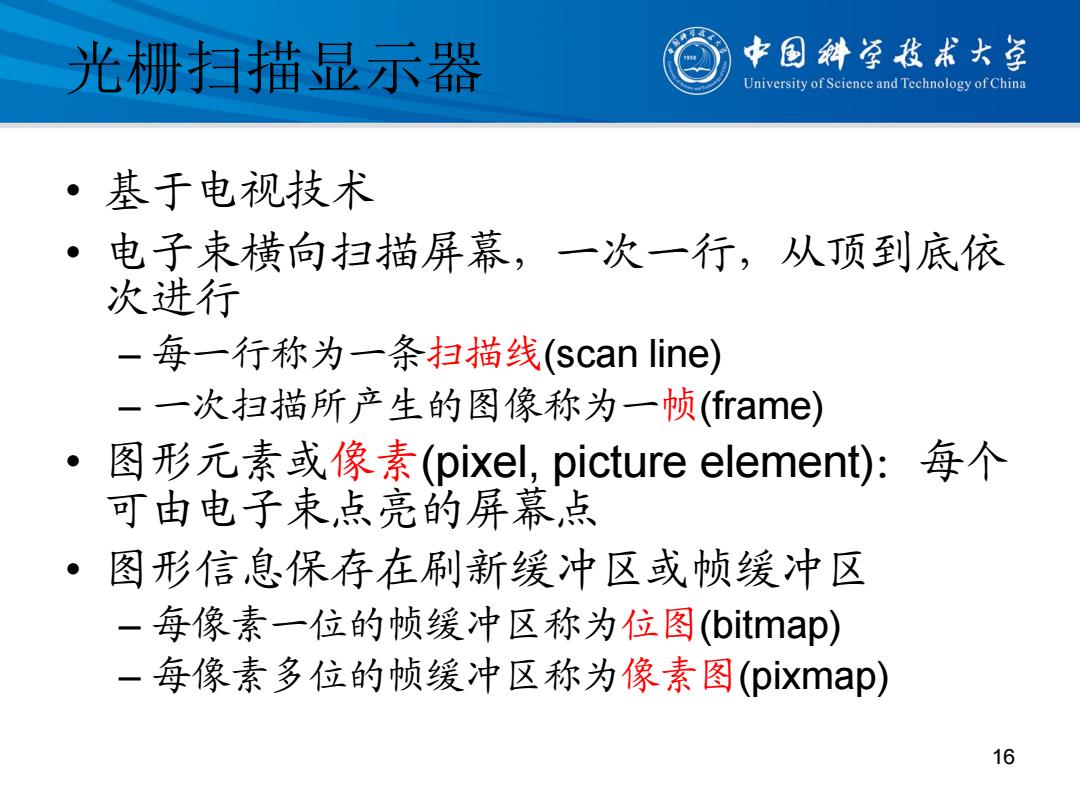

光栅扫描显示器 中国斜学我术大学 University of Science and Technology of China ·基于电视技术 ·电子束横向扫描屏幕，一次一行，从顶到底依 次进行 -每一行称为一条扫描线(scan line) -一次扫描所产生的图像称为一颅帧((frame) ·图形元素或像素(pixel,,picture element)):每个 可由电子束点亮的屏幕点 ·图形信息保存在刷新缓冲区或帧缓冲区 -每像素一位的帧缓冲区称为位图(bitmap) -每像素多位的帧缓冲区称为像素图(pixmap) 16
光栅扫描显示器 • 基于电视技术 • 电子束横向扫描屏幕，一次一行，从顶到底依 次进行 – 每一行称为一条扫描线(scan line) – 一次扫描所产生的图像称为一帧(frame) • 图形元素或像素(pixel, picture element)：每个 可由电子束点亮的屏幕点 • 图形信息保存在刷新缓冲区或帧缓冲区 – 每像素一位的帧缓冲区称为位图(bitmap) – 每像素多位的帧缓冲区称为像素图(pixmap) 16
光栅扫描显示器 中国斜草技术大学 niversity of Science and Technology of Chin (a) 6 d 17
光栅扫描显示器 17
