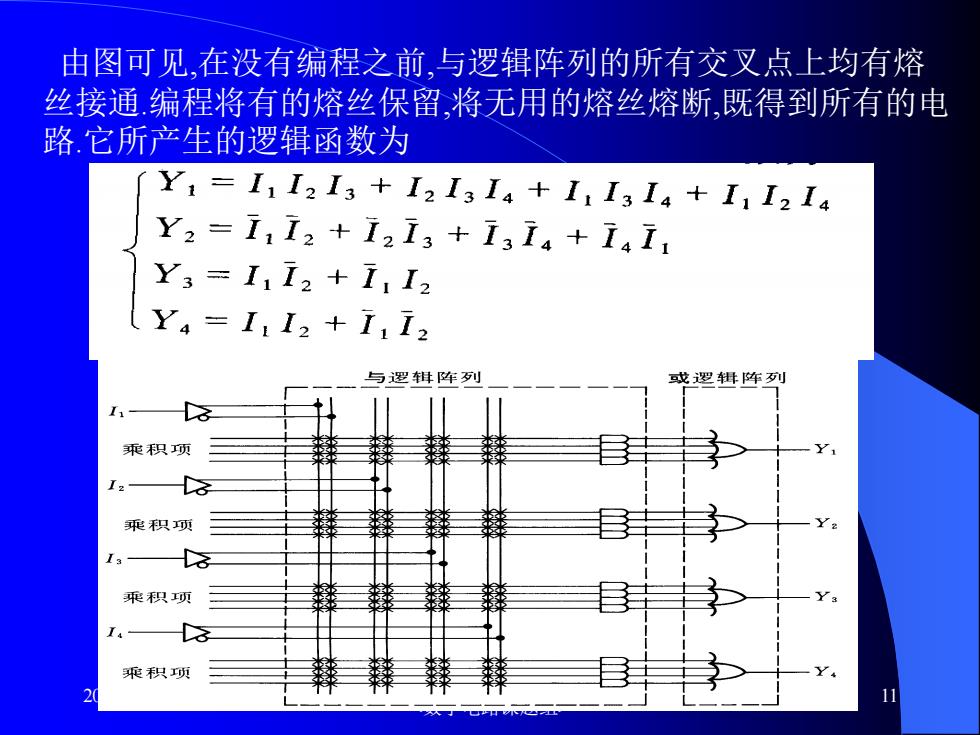

由图可见，在没有编程之前，与逻辑阵列的所有交叉点上均有熔 丝接通编程将有的熔丝保留，将无用的熔丝熔断，既得到所有的电 路.它所产生的逻辑函数为 Y1=I1I2I3+I2 I3 I4+I I3 I4+II2 I4 Y2=I1I2+I2I3 +I3I4+1a11 Y3=I1I2+I1 I2 (Ya=I1 12 +I112 与逻辑阵列 或逻辑阵列 乘积预 乘积项 I3 爬积项 乘积项 2
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 11 由图可见,在没有编程之前,与逻辑阵列的所有交叉点上均有熔 丝接通.编程将有的熔丝保留,将无用的熔丝熔断,既得到所有的电 路.它所产生的逻辑函数为

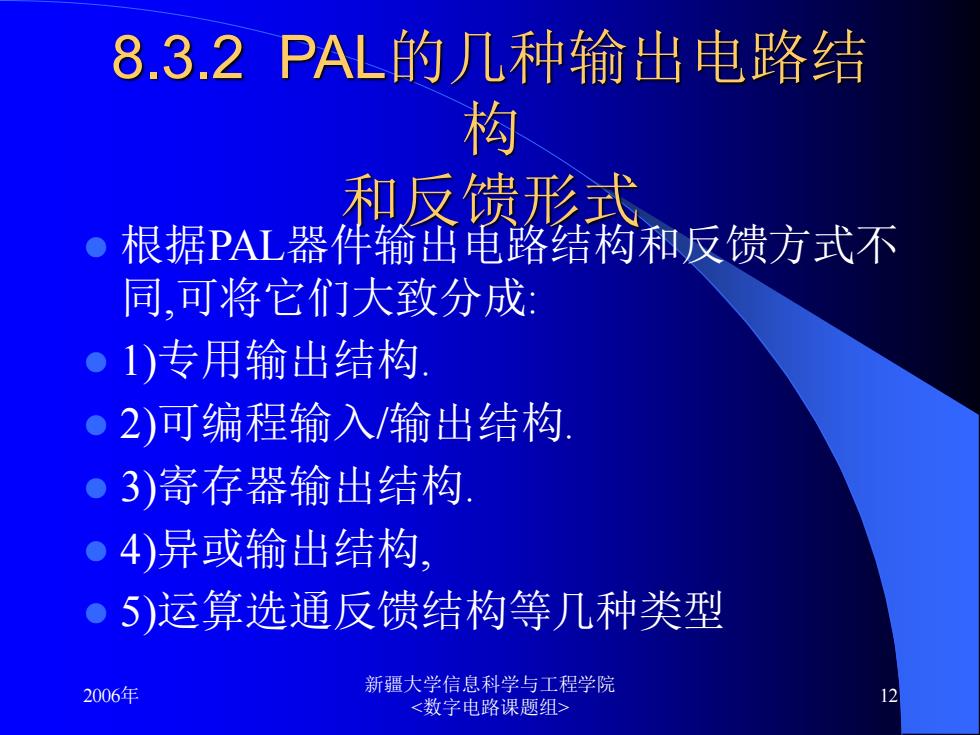

8.3.2PAL的几种输出电路结 构 和反馈形式 ●根据PAL器件输出龟路结构和反馈方式不 同，可将它们大致分成： 。1)专用输出结构. ●2)可编程输入/输出结构 。3)寄存器输出结构. ●4)异或输出结构， 5)运算选通反馈结构等几种类型 2006年 新疆大学信息科学与工程学院 12 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 12 8.3.2 PAL的几种输出电路结 构 和反馈形式 ⚫ 根据PAL器件输出电路结构和反馈方式不 同,可将它们大致分成: ⚫ 1)专用输出结构. ⚫ 2)可编程输入/输出结构. ⚫ 3)寄存器输出结构. ⚫ 4)异或输出结构, ⚫ 5)运算选通反馈结构等几种类型

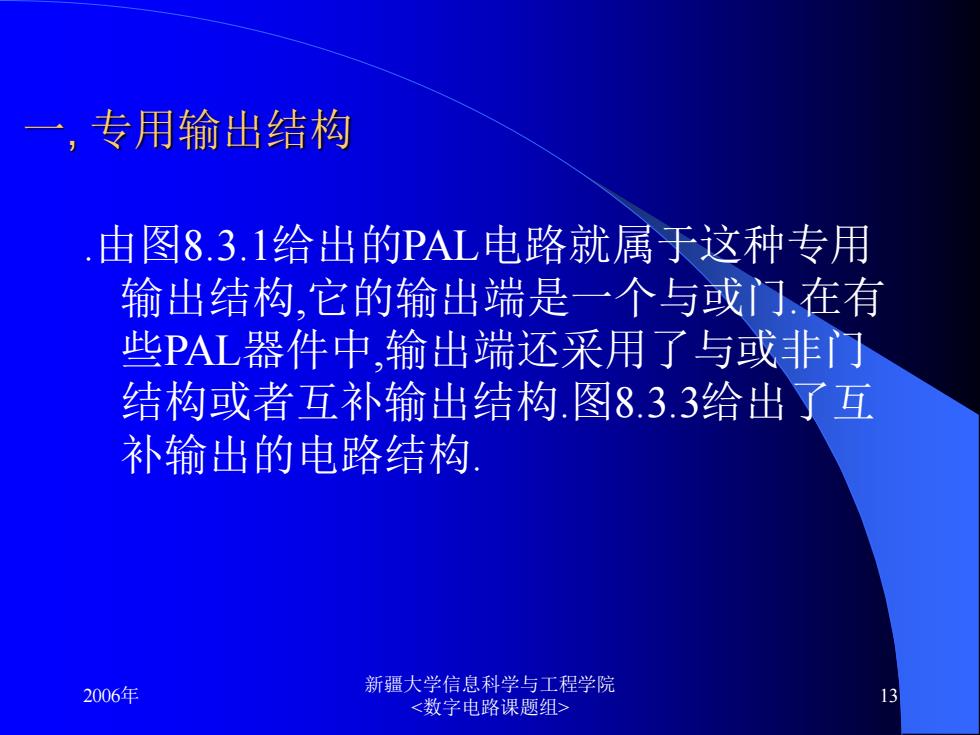

一，专用输出结构 由图8.3.1给出的PAL电路就属于这种专用 输出结构，它的输出端是一个与或门在有 些PAL器件中，输出端还采用了与或非门 结构或者互补输出结构图8.3.3给出了互 补输出的电路结构！ 2006年 新疆大学信息科学与工程学院 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 13 一, 专用输出结构 .由图8.3.1给出的PAL电路就属于这种专用 输出结构,它的输出端是一个与或门.在有 些PAL器件中,输出端还采用了与或非门 结构或者互补输出结构.图8.3.3给出了互 补输出的电路结构

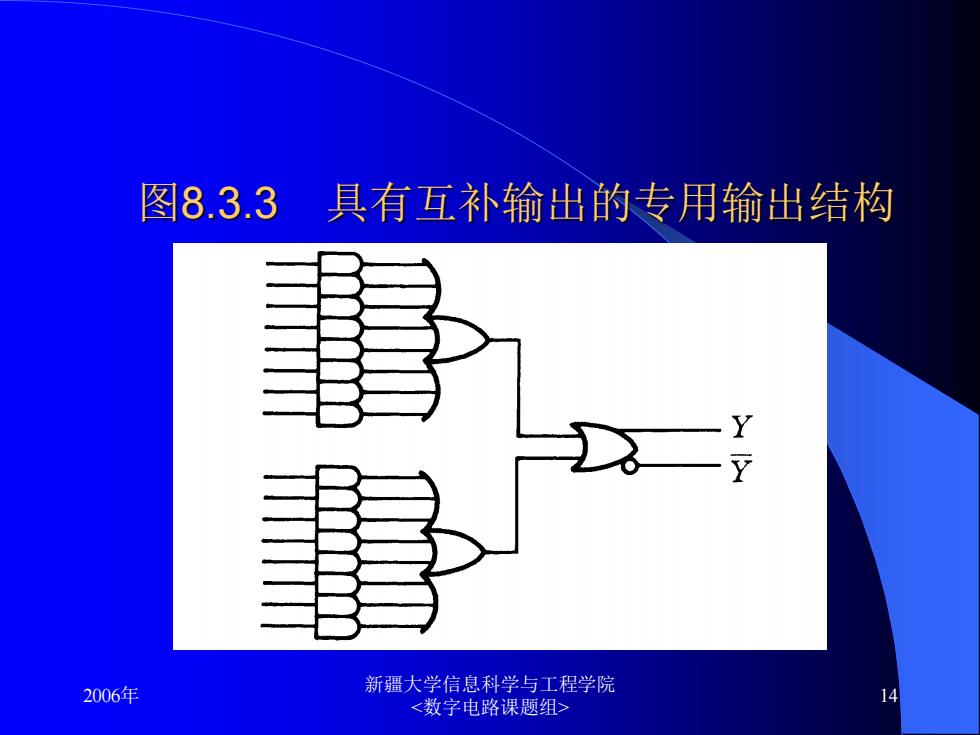

图8.3.3 具有互补输出的专用输出结构 Y 2006年 新疆大学信息科学与工程学院 14 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 14 图8.3.3 具有互补输出的专用输出结构

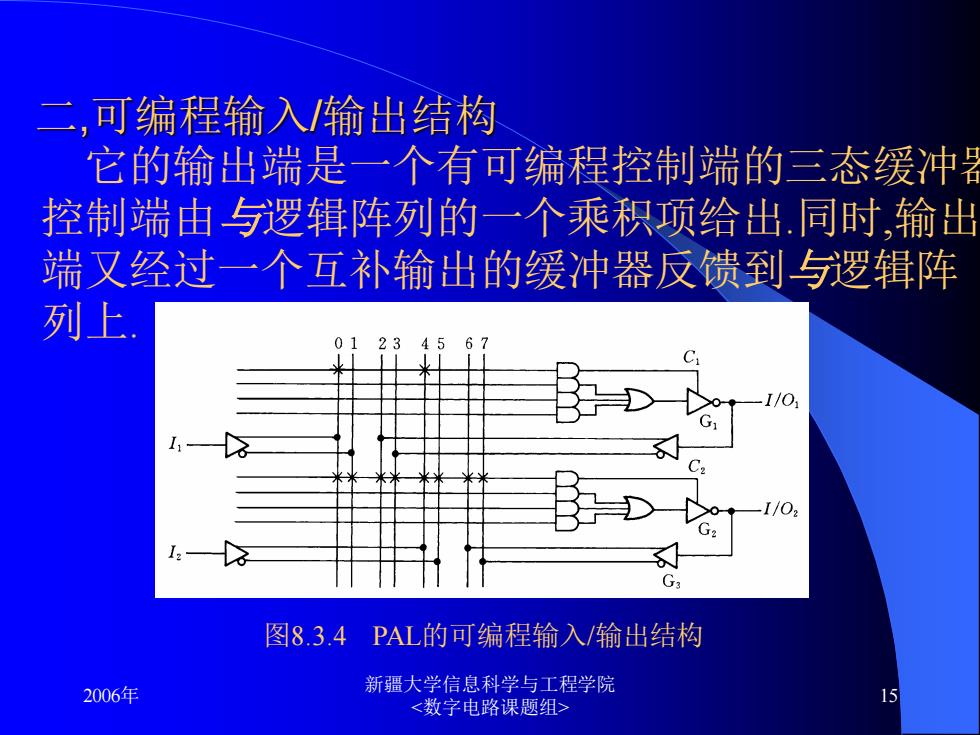

二，可编程输入/输出结构 它的输出端是一个有可编程控制端的三态缓冲号 控制端由与逻辑阵列的一个乘积项给出.同时，输出 端又经过一个互补输出的缓冲器反馈到与逻辑阵 列上 01234567 I/O 1/O, G 图8.3.4PAL的可编程输入/输出结构 2006年 新疆大学信息科学与工程学院 <数字电路课题组>
2006年 新疆大学信息科学与工程学院 <数字电路课题组> 15 二,可编程输入/输出结构 它的输出端是一个有可编程控制端的三态缓冲器, 控制端由与逻辑阵列的一个乘积项给出.同时,输出 端又经过一个互补输出的缓冲器反馈到与逻辑阵 列上. 图8.3.4 PAL的可编程输入/输出结构
