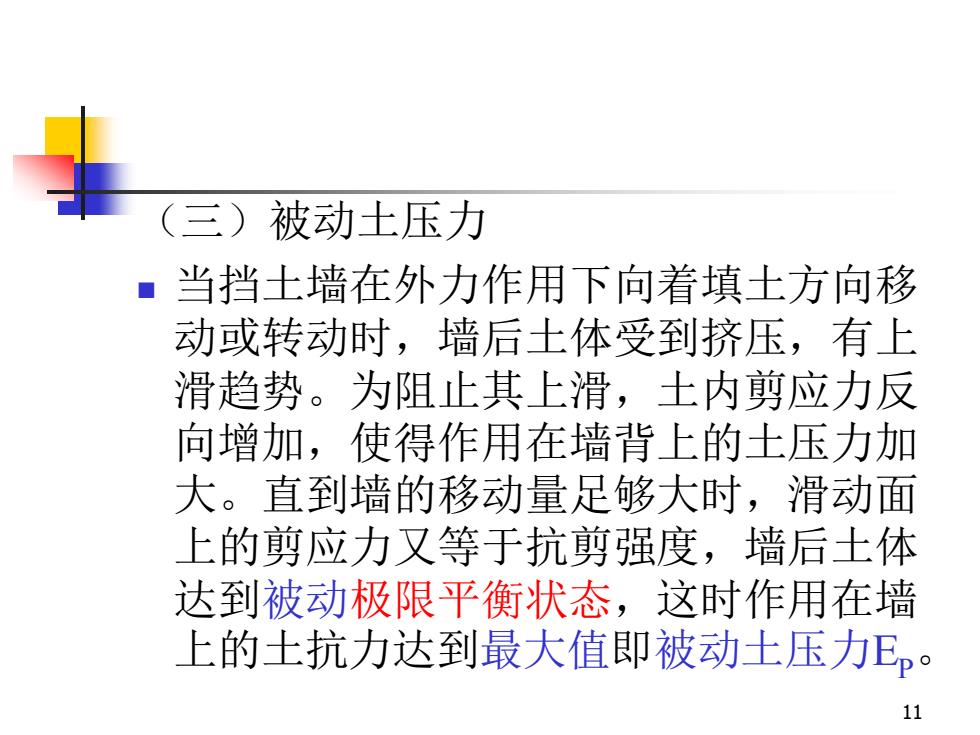

（三）被动土压力当挡士墙在外力作用下向着填方向移动或转动时，墙后土体受到挤压，有上滑趋势。为阻止其上滑，王内剪应力反向增加，使得作用在墙背上的土压力加大。直到墙的移动量足够大时，滑动面上的剪应力义等于抗剪强度，墙后土体达到被动极限平衡状态，这时作用在墙上的土抗力达到最大值即被动土压力Ep11
11 （三）被动土压力 ◼ 当挡土墙在外力作用下向着填土方向移 动或转动时，墙后土体受到挤压，有上 滑趋势。为阻止其上滑，土内剪应力反 向增加，使得作用在墙背上的土压力加 大。直到墙的移动量足够大时，滑动面 上的剪应力又等于抗剪强度，墙后土体 达到被动极限平衡状态，这时作用在墙 上的土抗力达到最大值即被动土压力EP

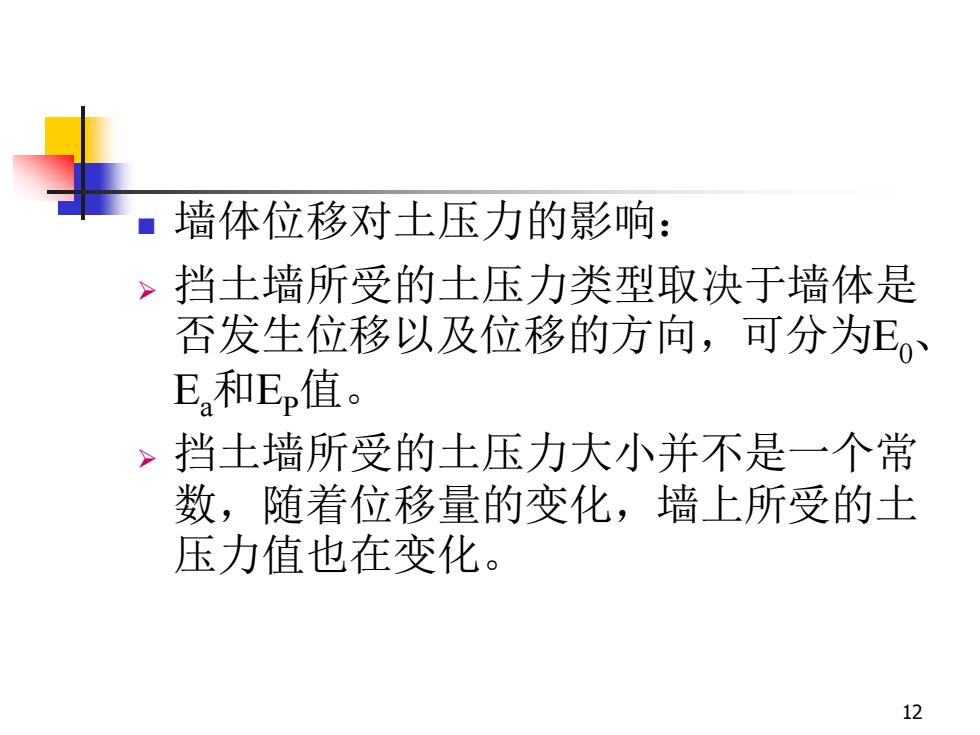

墙体位移对土压力的影响：>挡土墙所受的土压力类型取决于墙体是否发生位移以及位移的方向，可分为E。E,和E,值。>挡土墙所受的土压力大小并不是一个常数，随着位移量的变化，墙上所受的土压力值也在变化。12
12 ◼ 墙体位移对土压力的影响： ➢ 挡土墙所受的土压力类型取决于墙体是 否发生位移以及位移的方向，可分为E0、 Ea和EP值。 ➢ 挡土墙所受的土压力大小并不是一个常 数，随着位移量的变化，墙上所受的土 压力值也在变化

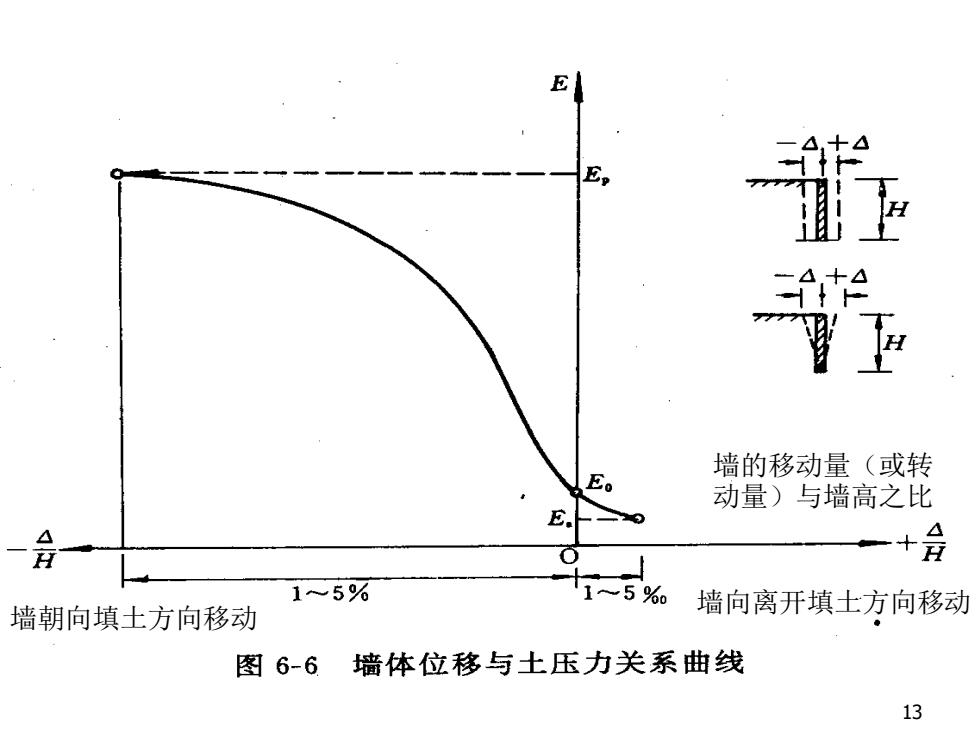

EE,賀JH墙的移动量（或转E动量）与墙高之比E.4+AH1~5%~5%墙向离开填土方向移动墙朝向填土方向移动墙体位移与土压力关系曲线图6-613
13 墙朝向填土方向移动 墙向离开填土方向移动 墙的移动量（或转 动量）与墙高之比

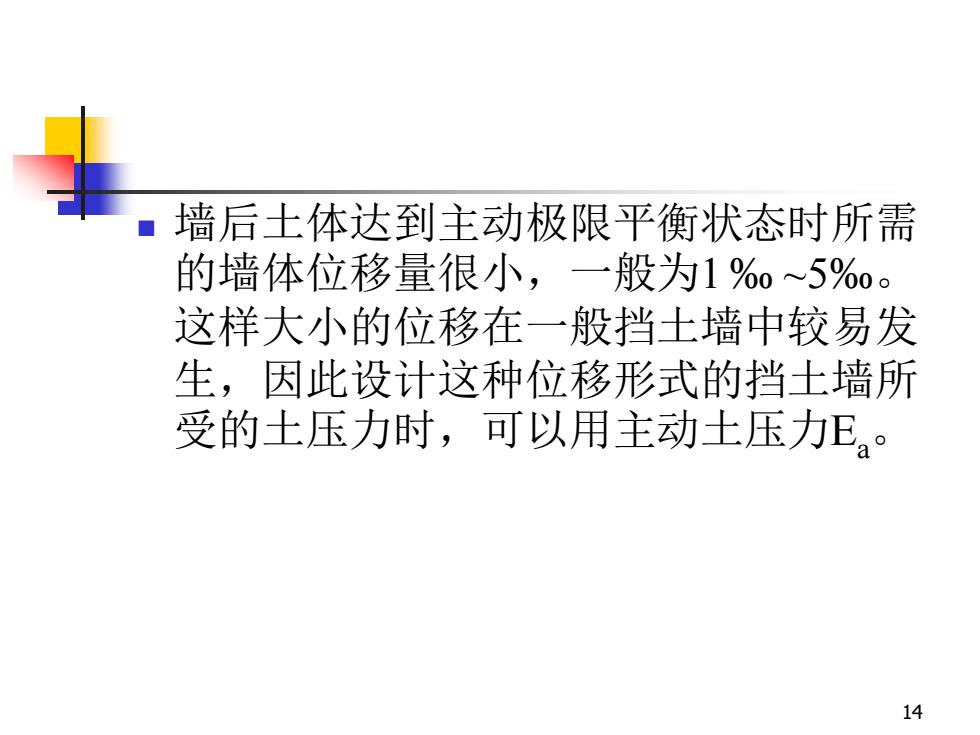

1墙后土体达到主动极限平衡状态时所需的墙体位移量很小，一般为1%o～5%o。这样大小的位移在一般挡土墙中较易发生，因此设计这种位移形式的挡土墙所受的土压力时，可以用主动土压力E,。14
14 ◼ 墙后土体达到主动极限平衡状态时所需 的墙体位移量很小，一般为1 ‰ ~5‰。 这样大小的位移在一般挡土墙中较易发 生，因此设计这种位移形式的挡土墙所 受的土压力时，可以用主动土压力Ea

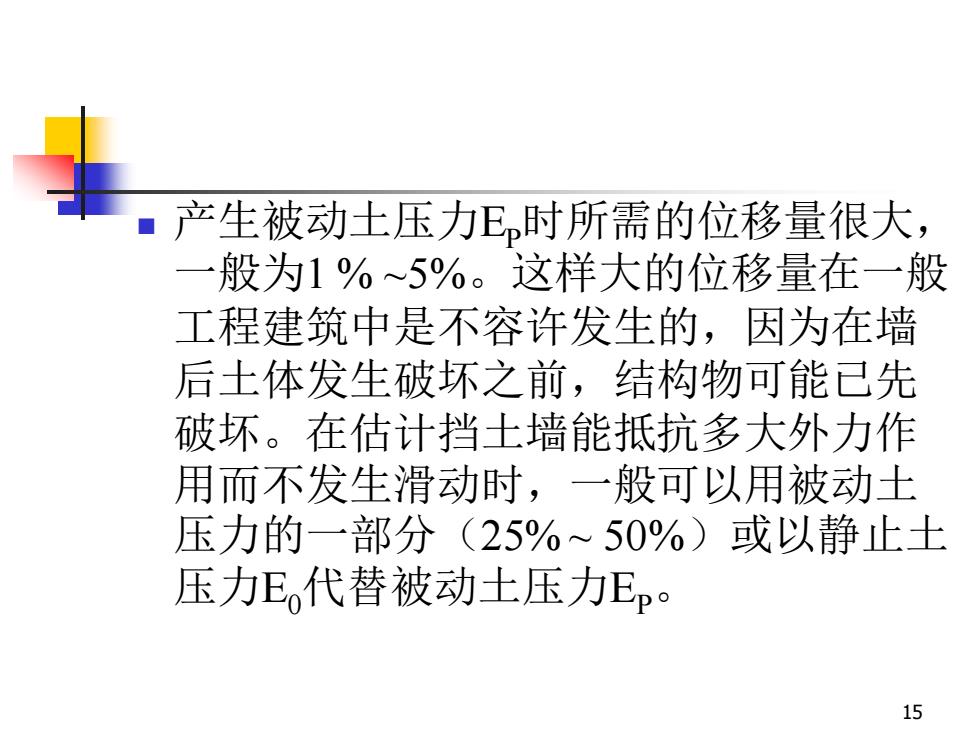

■产生被动土压力E，时所需的位移量很大，一般为1%～5%。这样大的位移量在一般工程建筑中是不容许发生的，因为在墙后土体发生破坏之前，结构物可能已先破坏。在估计挡土墙能抵抗多大外力作用而不发生滑动时，一般可以用被动士压力的一部分（25%～50%）或以静止土压力E.代替被动土压力Ep。15
15 ◼ 产生被动土压力EP时所需的位移量很大， 一般为1 % ~5%。这样大的位移量在一般 工程建筑中是不容许发生的，因为在墙 后土体发生破坏之前，结构物可能已先 破坏。在估计挡土墙能抵抗多大外力作 用而不发生滑动时，一般可以用被动土 压力的一部分（25% ~ 50%）或以静止土 压力E0代替被动土压力EP
