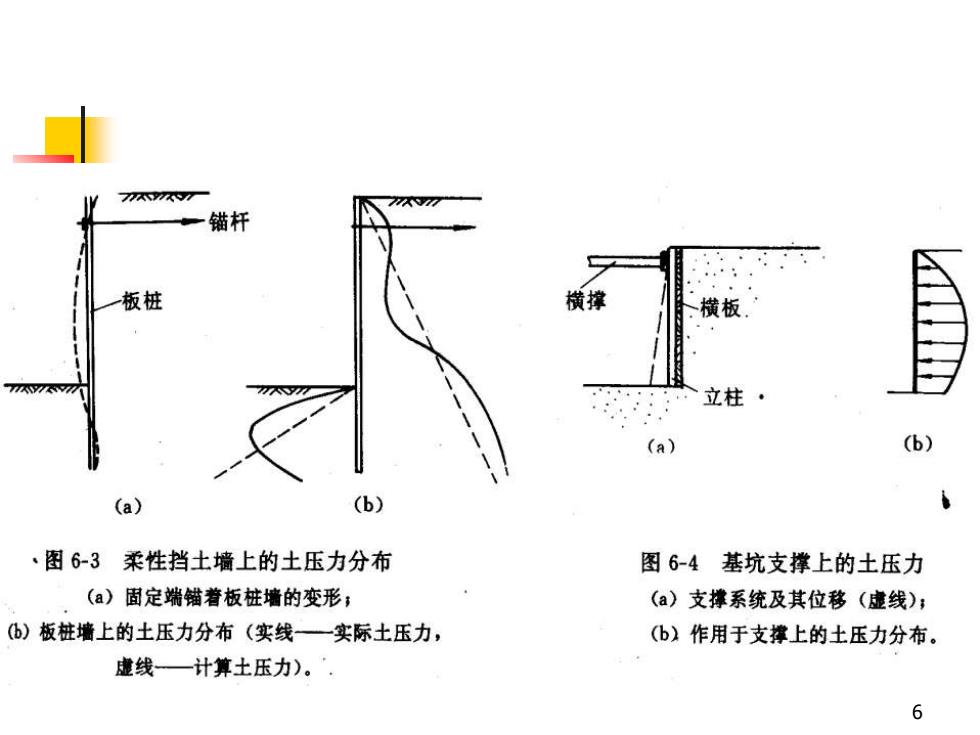

锚杆板桩黄擦B立柱(b)(a)4(b)(a)·图6-3柔性挡土墙上的土压力分布图6-4基坑支撑上的土压力（a）固定端锚着板桩墙的变形，（a）支撑系统及其位移（虚线）；(b）板桩墙上的土压力分布（实线—一实际土压力，（b）作用于支撑上的土压力分布。虚线—计算土压力）。6
6
（三）临时支撑1基坑的坑壁围护有时还可采用由横板、立柱和横撑组成的临时支撑系统。土压力的大小和分布受其施工过程和变位条件的影响。作用在支撑上的土压力分布呈抛物线型，最大土压力发生中间某一高度处

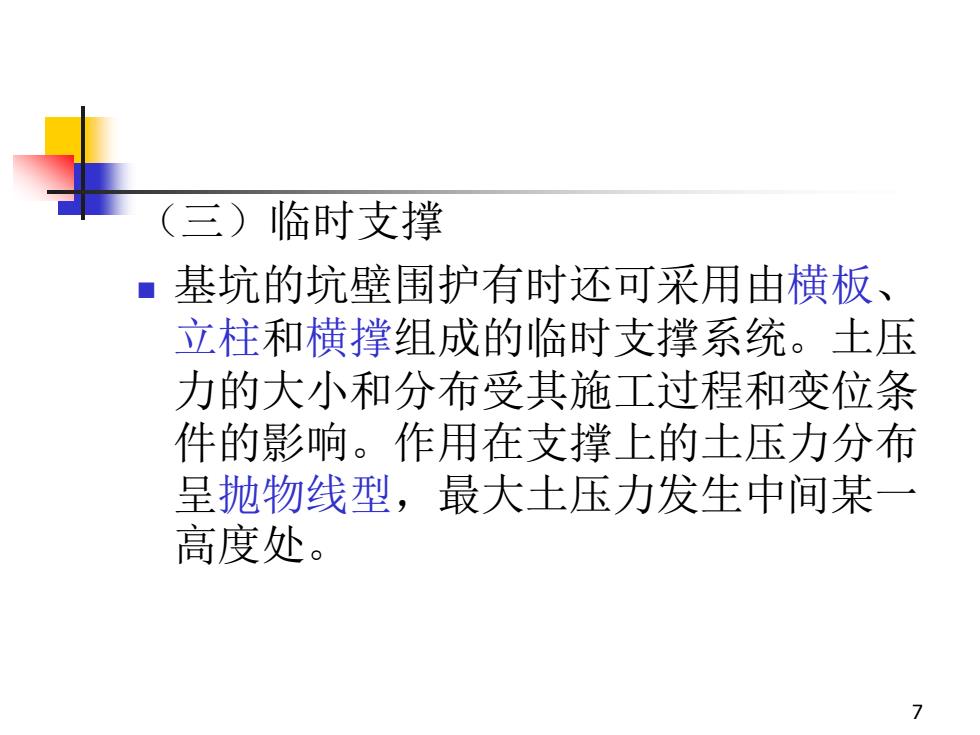

7 （三）临时支撑 ◼ 基坑的坑壁围护有时还可采用由横板、 立柱和横撑组成的临时支撑系统。土压 力的大小和分布受其施工过程和变位条 件的影响。作用在支撑上的土压力分布 呈抛物线型，最大土压力发生中间某一 高度处
二、墙体位移与土压力类型（一）静止土压力当挡土墙具有足够的截面，并且建立在坚实的地基上时，墙在墙后填土的推力作用下，不产生任何移动或转动时，墙后土体没有破坏，处于弹性平衡状态，此时作用于墙背上的土压力称为静止土压力Eo°8

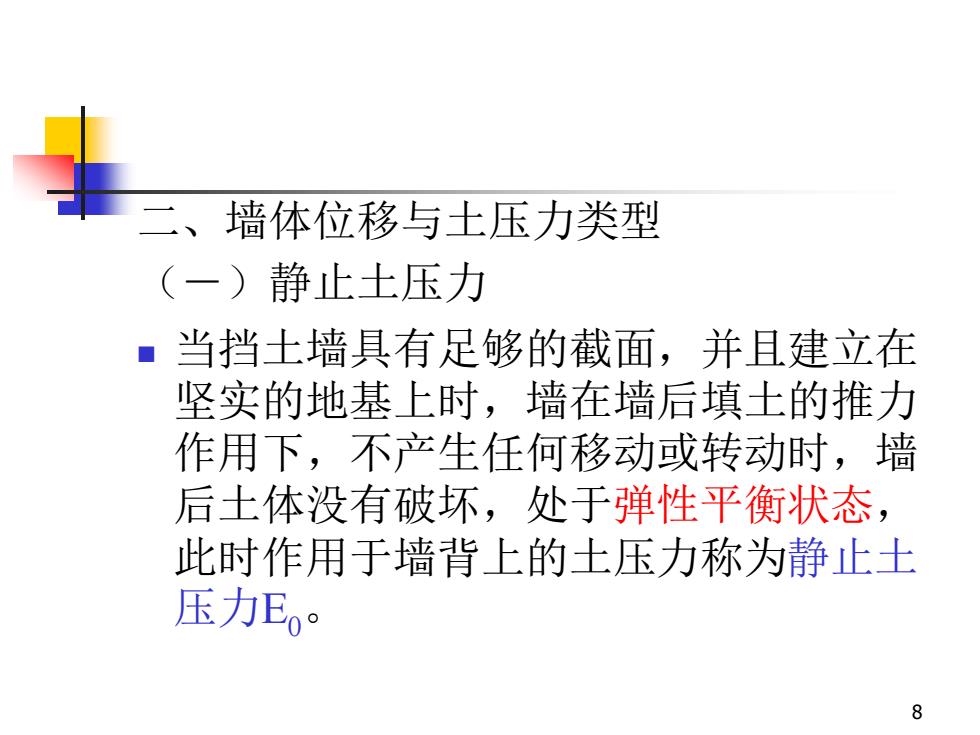

8 二、墙体位移与土压力类型 （－）静止土压力 ◼ 当挡土墙具有足够的截面，并且建立在 坚实的地基上时，墙在墙后填土的推力 作用下，不产生任何移动或转动时，墙 后土体没有破坏，处于弹性平衡状态， 此时作用于墙背上的土压力称为静止土 压力E0

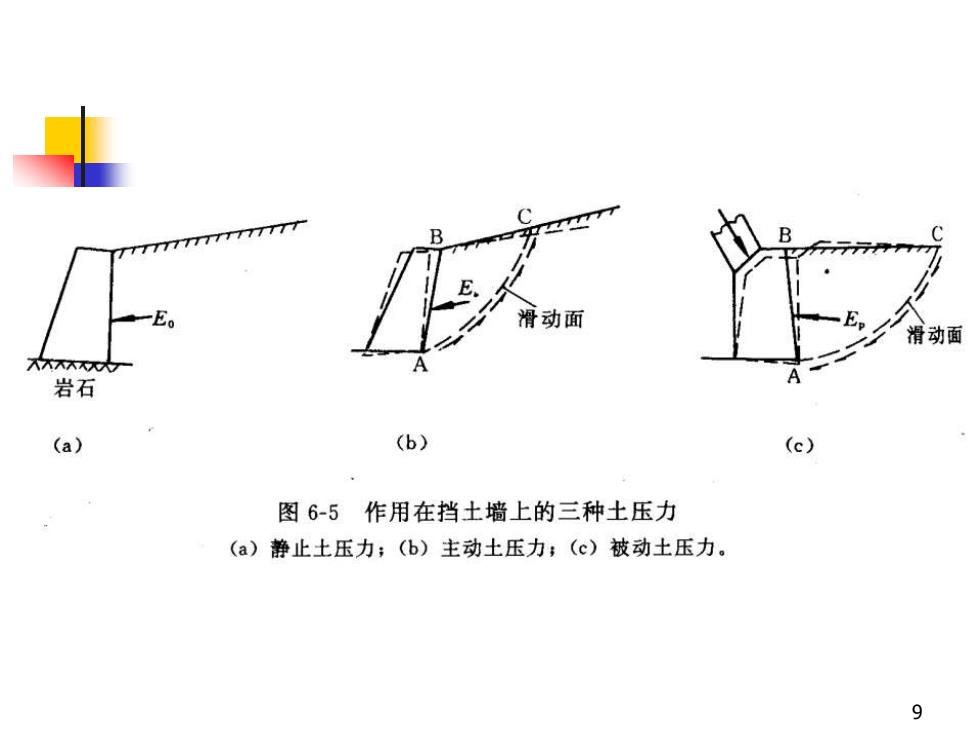

滑动面N滑动面A岩石(b)(a)(c)图6-5作用在挡土墙上的三种土压力（a）静止土压力；（b）主动土压力：（c）被动土压力。9
9
（二）主动压力如果墙基可以变形，墙在王压力作用下产生向着离开填土方向的移动或绕墙跟的转动时，墙后土体因侧面所受限制的放松而有下滑趋势。为阻止其下滑，土内潜在滑动面上剪应力增加，从而使作用在墙背上的土压力减少。当墙的移动或转动达到某一数量时，滑动面上的剪应力等于土的抗剪强度，墙后土体达到主动极限平衡状态，这时作用在墙上的土推力达到最小值，称为主动土压力Ea。10

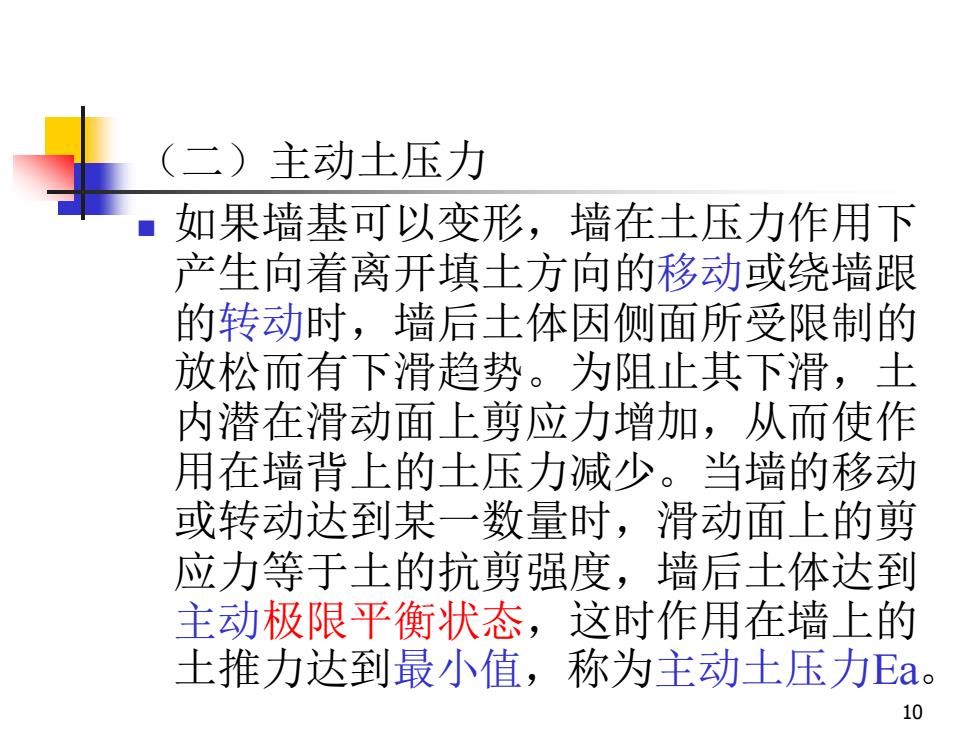

10 （二）主动土压力 ◼ 如果墙基可以变形，墙在土压力作用下 产生向着离开填土方向的移动或绕墙跟 的转动时，墙后土体因侧面所受限制的 放松而有下滑趋势。为阻止其下滑，土 内潜在滑动面上剪应力增加，从而使作 用在墙背上的土压力减少。当墙的移动 或转动达到某一数量时，滑动面上的剪 应力等于土的抗剪强度，墙后土体达到 主动极限平衡状态，这时作用在墙上的 土推力达到最小值，称为主动土压力Ea
