5.4常见结构构件静载试验 5.4.1受弯构件的试验 试件的就位形式 2、卧位试验 对于自重较大的梁、柱，跨度大、矢高的屋架及桁架等重型 构件，当不便于吊装运输和进行测量时，可在现场就地采用卧 位试验，这样就大幅度降低试验装置的高度，便于布置量测仪 表和数据测量。 7777y777y,77yy 图1.3吊车梁成对卧位试验 1试件：2千斤顶：3.支承反力架：4-滚动平车 2025/1/7 16
2025/1/7 16 5.4 常见结构构件静载试验 5.4.1 受弯构件的试验 试件的就位形式 2、卧 位 试 验 对于自重较大的梁、柱，跨度大、矢高的屋架及桁架等重型 构件，当不便于吊装运输和进行测量时，可在现场就地采用卧 位试验，这样就大幅度降低试验装置的高度，便于布置量测仪 表和数据测量

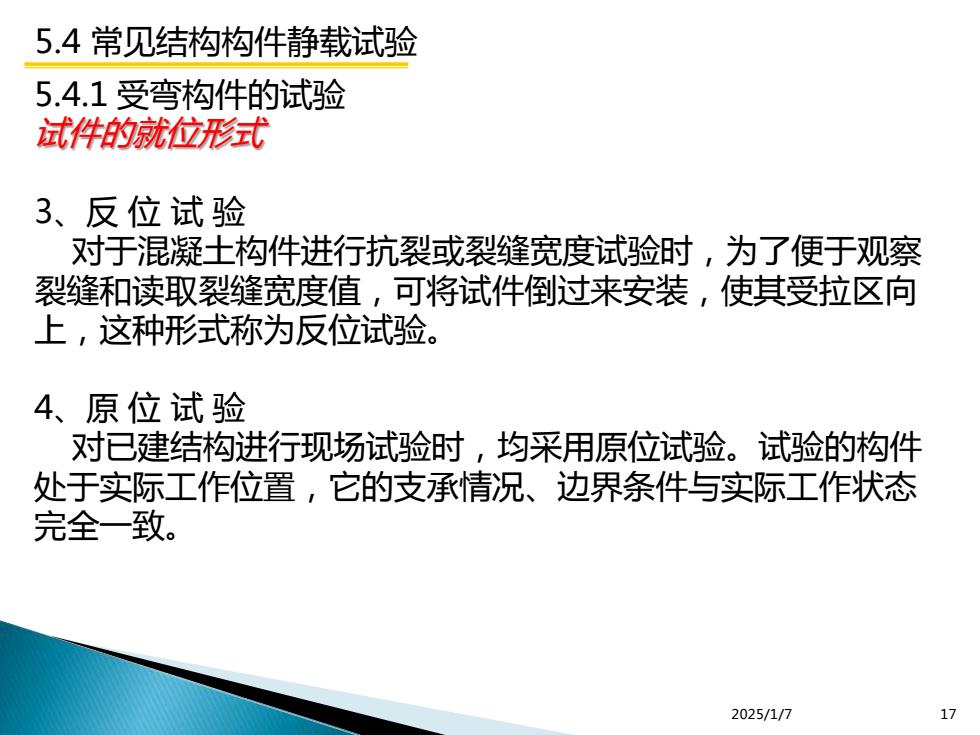

5.4常见结构构件静载试验 5.4.1受弯构件的试验 试件的就位形式 3、反位试验 对于混凝土构件进行抗裂或裂缝宽度试验时，为了便于观察 裂缝和读取裂缝宽度值，可将试件倒过来安装，使其受拉区向 上，这种形式称为反位试验。 4、原位试验 对已建结构进行现场试验时，均采用原位试验。试验的构件 处于实际工作位置，它的支承情况、边界条件与实际工作状态 完全一致。 2025/1/7 17
2025/1/7 17 5.4 常见结构构件静载试验 5.4.1 受弯构件的试验 试件的就位形式 3、反 位 试 验 对于混凝土构件进行抗裂或裂缝宽度试验时，为了便于观察 裂缝和读取裂缝宽度值，可将试件倒过来安装，使其受拉区向 上，这种形式称为反位试验。 4、原 位 试 验 对已建结构进行现场试验时，均采用原位试验。试验的构件 处于实际工作位置，它的支承情况、边界条件与实际工作状态 完全一致

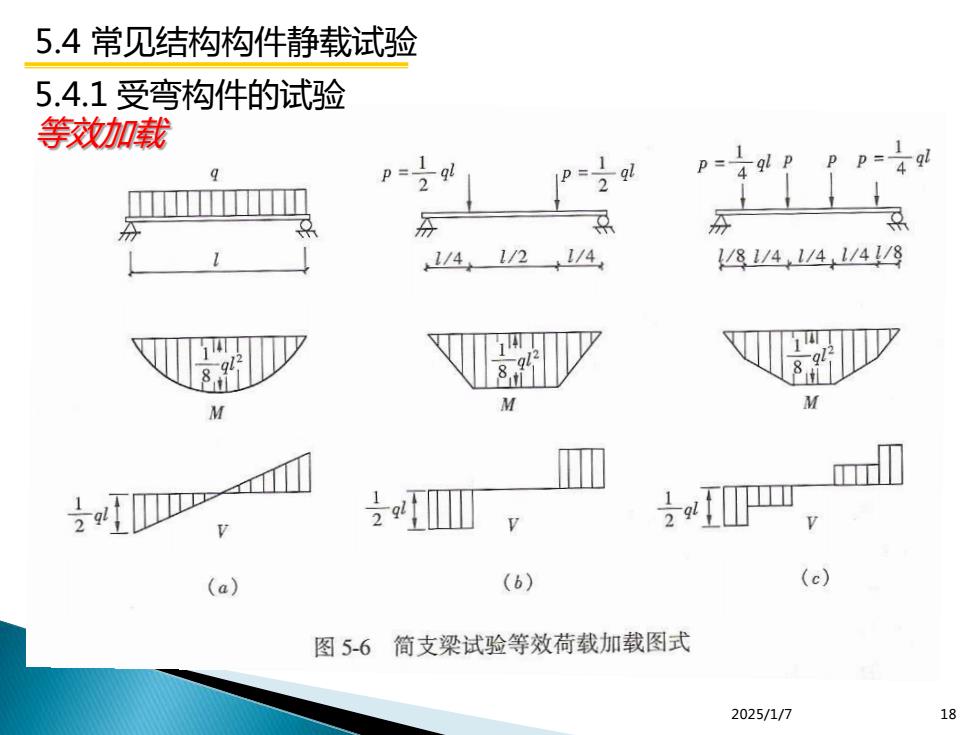

5.4常见结构构件静载试验 5.4.1受弯构件的试验 等效加载 p= 29 p= 29 49l pPp=49 l/4,1/2+1/4 /8/4,/41/41S (a) (b) (c) 图5-6简支梁试验等效荷载加载图式 2025/1/7 18
2025/1/7 18 5.4 常见结构构件静载试验 5.4.1 受弯构件的试验 等效加载

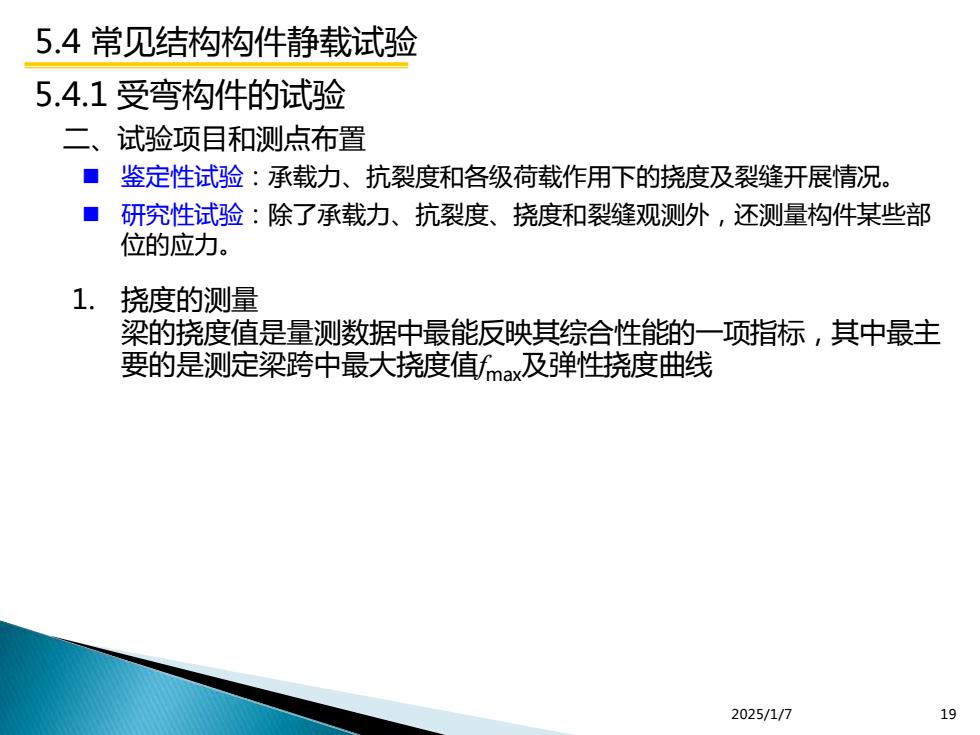

5.4常见结构构件静载试验 5.4.1受弯构件的试验 二、 试验项目和测点布置 ■鉴定性试验：承载力、抗裂度和各级荷载作用下的挠度及裂缝开展情况。 ■ 研究性试验：除了承载力、抗裂度、挠度和裂缝观测外，还测量构件某些部 位的应力。 1.挠度的测量 梁的挠度值是量测数据中最能反映其综合性能的一项指标，其中最主 要的是测定梁跨中最大挠度值fmax及弹性挠度曲线 2025/1/7 19
2025/1/7 19 5.4 常见结构构件静载试验 5.4.1 受弯构件的试验 二、试验项目和测点布置 ◼ 鉴定性试验：承载力、抗裂度和各级荷载作用下的挠度及裂缝开展情况。 ◼ 研究性试验：除了承载力、抗裂度、挠度和裂缝观测外，还测量构件某些部 位的应力。 1. 挠度的测量 梁的挠度值是量测数据中最能反映其综合性能的一项指标，其中最主 要的是测定梁跨中最大挠度值fmax及弹性挠度曲线

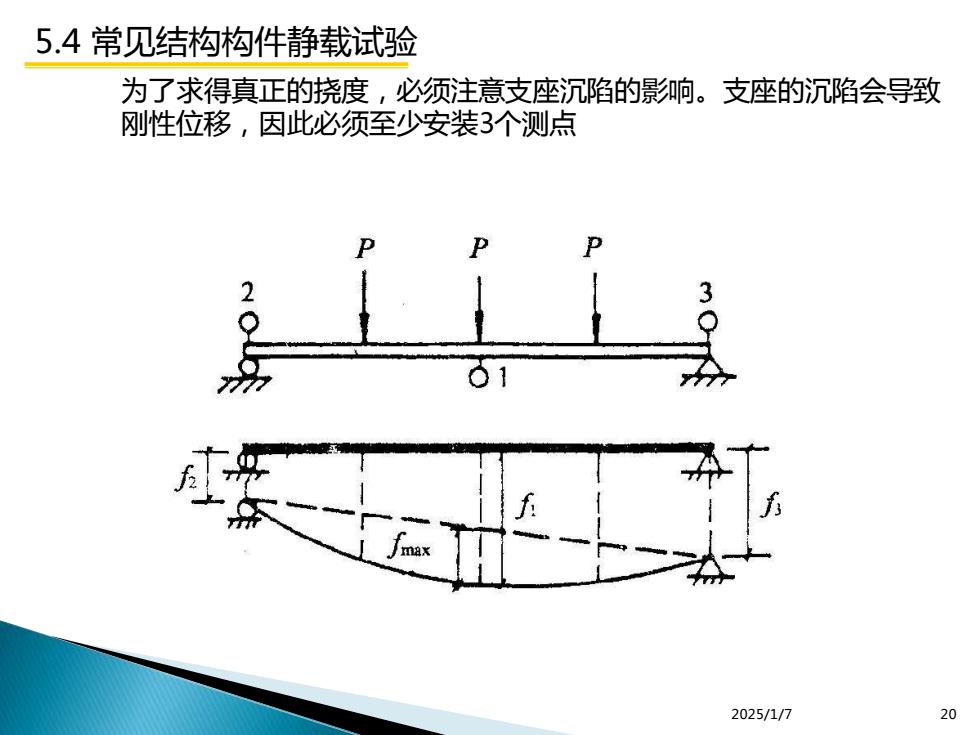

5.4常见结构构件静载试验 为了求得真正的挠度，必须注意支座沉陷的影响。支座的沉陷会导致 刚性位移，因此必须至少安装3个测点 2025/1/7 20
2025/1/7 20 5.4 常见结构构件静载试验 为了求得真正的挠度，必须注意支座沉陷的影响。支座的沉陷会导致 刚性位移，因此必须至少安装3个测点
