5.2试验前的准备 5.2.5试验设备与试验场地的准备 试验计划应用的加载设备和测量仪表。场地的清理和安排。 5.2.6试件安装就位 5.2.7加载设备和量测仪表安装 5.2.8试验控制特征值的计算 计算出各个荷载阶段的荷载值和各特征部位的内力、变形值等，作为试验 时控制与比较的依据。 2025/1/7 6
2025/1/7 6 5.2 试验前的准备 5.2.5 试验设备与试验场地的准备 试验计划应用的加载设备和测量仪表。场地的清理和安排。 5.2.6 试件安装就位 5.2.7 加载设备和量测仪表安装 5.2.8 试验控制特征值的计算 计算出各个荷载阶段的荷载值和各特征部位的内力、变形值等，作为试验 时控制与比较的依据
5.3加载与量测方案的设计 5.3.1加载方案 满足试验目的的前提下，尽可能做到试验技术合理、财政开支经济和安全 试验。 结构静载试验的加载程序分为预载、正式加载、卸载三个阶段。其目的一 是便于控制加（卸）载速度，而是方便观察和分析结构变形情况，三是利于 各点加载统一步调. 对于现场结构或构件的检验性试验通常只加至标准荷载即正常使用荷载， 试验后试件还可以使用。而对于研究性试验，当加载到标准荷载后，一般不 卸载而须继续加载直至试件进入破坏阶段。 加载卸载 加载」 L卸载 预载时间 标谁荷载试验时间 破坏试验时间 2025/1/7 7
2025/1/7 7 5.3 加载与量测方案的设计 5.3.1 加载方案 满足试验目的的前提下，尽可能做到试验技术合理、财政开支经济和安全 试验。 结构静载试验的加载程序分为预载、正式加载、卸载三个阶段。其目的一 是便于控制加（卸）载速度，而是方便观察和分析结构变形情况，三是利于 各点加载统一步调. 对于现场结构或构件的检验性试验通常只加至标准荷载即正常使用荷载， 试验后试件还可以使用。而对于研究性试验，当加载到标准荷载后，一般不 卸载而须继续加载直至试件进入破坏阶段。 加载 加载
5.3加载与量测方案的设计 1.预载 目的：①使试件各部接触良好，进出正常工作状态，荷载与变形关系趋于 稳定；②检验全部试验装置的可靠性；③检验全部观测仪表工作正常与否； ④检查现场组织工作和人员的工作情况 预载一般分三级进行，每级取标准荷载值的20%。然后分级卸载，分2~3 级卸完。 加载卸载 加戴卸载 预载时间 标准荷载试验时间 破坏试验时间 2025/1/7 8
2025/1/7 8 5.3 加载与量测方案的设计 1.预载 目的：①使试件各部接触良好，进出正常工作状态，荷载与变形关系趋于 稳定；②检验全部试验装置的可靠性；③检验全部观测仪表工作正常与否； ④检查现场组织工作和人员的工作情况 预载一般分三级进行，每级取标准荷载值的20%。然后分级卸载，分2~3 级卸完。 加载 加载
5.3加载与量测方案的设计 2.正式加载 (1)荷载分级 在加载达到标准荷载前，每级加载值不应大于标准荷载的20%，一般分五 级加至标准荷载；打到标准荷载之后每级不应大于标准荷载的10%；当荷 载加至计算破坏荷载的90%后，为了求得精确的破坏荷载值，没级应取不 大于标准荷载的5%。 同一试件上的各加载点，每一级荷载都应当按统一比例增加，保持同步。 0 加载卸载 加载 卸载 预载时间 标谁荷载试验时间 破坏试验时间 2025/1/7 9
2025/1/7 9 5.3 加载与量测方案的设计 2.正式加载 (1)荷载分级 在加载达到标准荷载前，每级加载值不应大于标准荷载的20%，一般分五 级加至标准荷载；打到标准荷载之后每级不应大于标准荷载的10%；当荷 载加至计算破坏荷载的90%后，为了求得精确的破坏荷载值，没级应取不 大于标准荷载的5%。 同一试件上的各加载点，每一级荷载都应当按统一比例增加，保持同步。 加载 加载

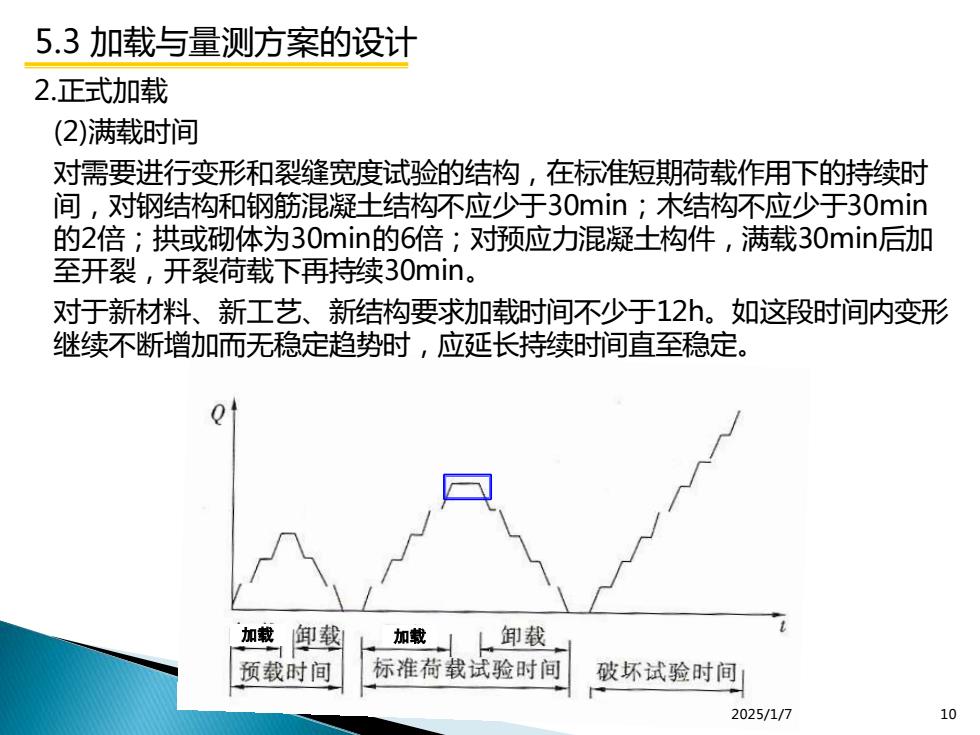

5.3加载与量测方案的设计 2.正式加载 (2)满载时间 对需要进行变形和裂缝宽度试验的结构，在标准短期荷载作用下的持续时 间，对钢结构和钢筋混凝土结构不应少于30min；木结构不应少于30min 的2倍；拱或砌体为30min的6倍；对预应力混凝土构件，满载30min后加 至开裂，开裂荷载下再持续30min。 对于新材料、新工艺、新结构要求加载时间不少于12h。如这段时间内变形 继续不断增加而无稳定趋势时，应延长持续时间直至稳定。 加载卸载 加载」 L卸载 预载时间 标谁荷载试验时间 破坏试验时间 2025/1/7 10
2025/1/7 10 5.3 加载与量测方案的设计 2.正式加载 (2)满载时间 对需要进行变形和裂缝宽度试验的结构，在标准短期荷载作用下的持续时 间，对钢结构和钢筋混凝土结构不应少于30min；木结构不应少于30min 的2倍；拱或砌体为30min的6倍；对预应力混凝土构件，满载30min后加 至开裂，开裂荷载下再持续30min。 对于新材料、新工艺、新结构要求加载时间不少于12h。如这段时间内变形 继续不断增加而无稳定趋势时，应延长持续时间直至稳定。 加载 加载
