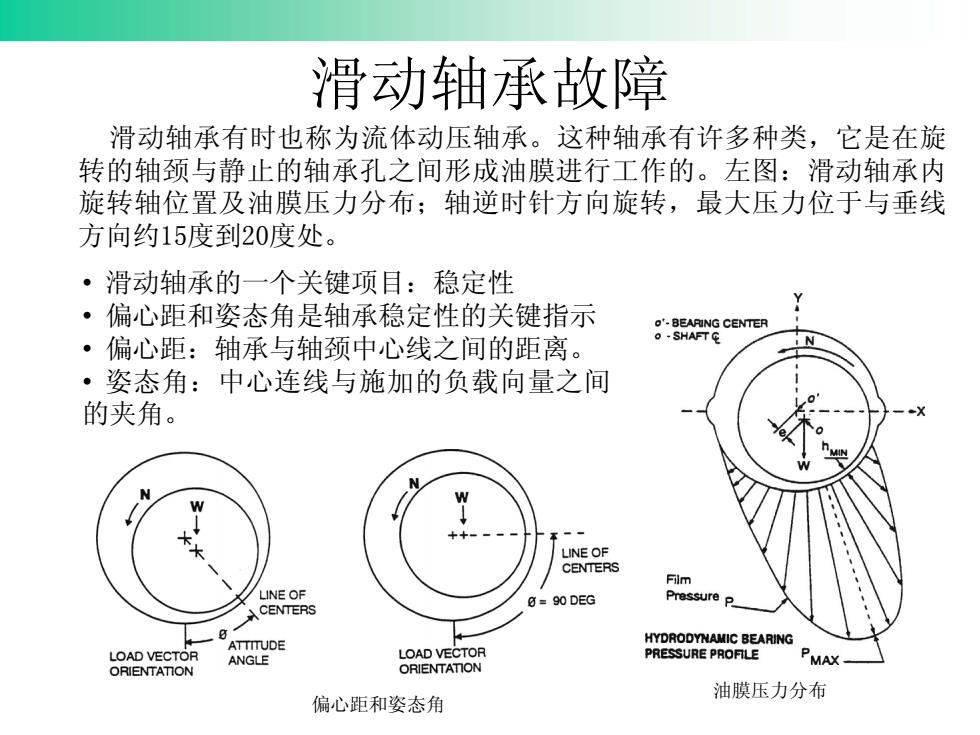

滑动轴承故障滑动轴承有时也称为流体动压轴承。这种轴承有许多种类，它是在旋转的轴颈与静止的轴承孔之间形成油膜进行工作的。左图：滑动轴承内旋转轴位置及油膜压力分布：轴逆时针方向旋转，最大压力位于与垂线方向约15度到20度处。。滑动轴承的一个关键项目：稳定性·偏心距和姿态角是轴承稳定性的关键指示0'-BEARING CENTERO-SHAFTC·偏心距：轴承与轴颈中心线之间的距离。·姿态角：中心连线与施加的负载向量之间的夹角。WwXLINEOFCENTERSFilmLINEOFPressureP0=90DEGCENTERSgHYDRODYNAMICBEARINGATTITUDELOAD VECTORPMAXPRESSUREPROFILELOADVECTORANGLEORIENTATIONORIENTATION油膜压力分布偏心距和姿态角
滑动轴承故障 滑动轴承有时也称为流体动压轴承。这种轴承有许多种类，它是在旋 转的轴颈与静止的轴承孔之间形成油膜进行工作的。左图：滑动轴承内 旋转轴位置及油膜压力分布；轴逆时针方向旋转，最大压力位于与垂线 方向约15度到20度处。 油膜压力分布 偏心距和姿态角 • 滑动轴承的一个关键项目：稳定性 • 偏心距和姿态角是轴承稳定性的关键指示 • 偏心距：轴承与轴颈中心线之间的距离。 • 姿态角：中心连线与施加的负载向量之间 的夹角

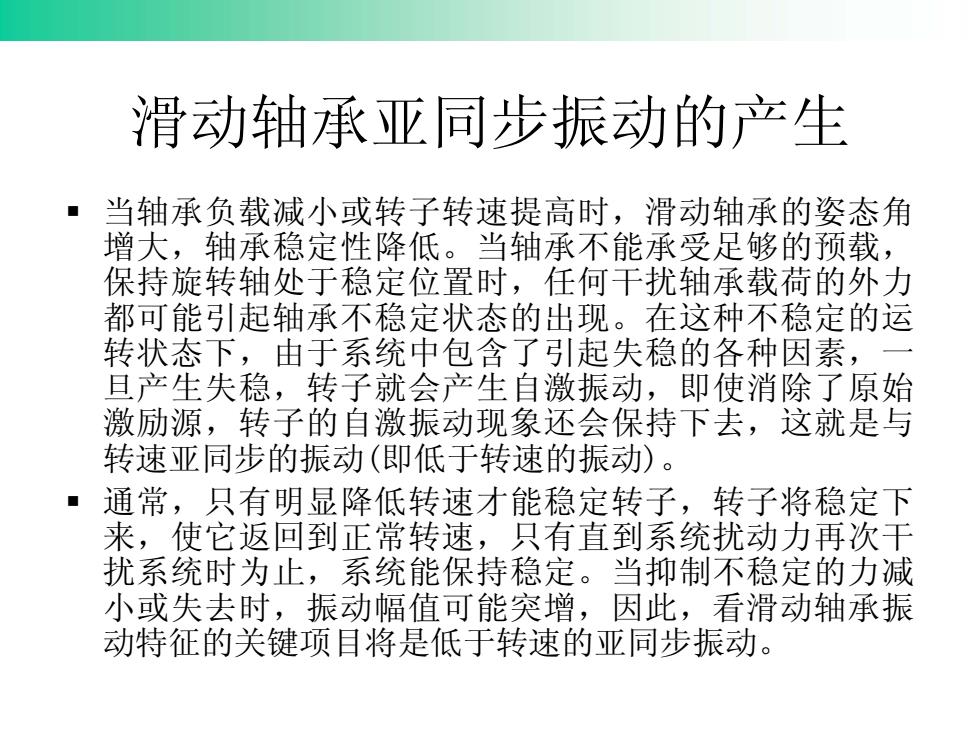

滑动轴承亚同步振动的产生当轴承负载减小或转子转速提高时，滑动轴承的姿态角增大，轴承稳定性降低。当轴承不能承受足够的预载，保持旋转轴处于稳定位置时，任何干扰轴承载荷的外力都可能引起轴承不稳定状态的出现。在这种不稳定的运转状态下，由于系统中包含了引起失稳的各种因素，一旦产生失稳，转子就会产生自激振动，即使消除了原始激励源，转子的自激振动现象还会保持下去，这就是与转速亚同步的振动（即低于转速的振动）。通常，只有明显降低转速才能稳定转子，转子将稳定下来，使它返回到正常转速，只有直到系统扰动力再次干扰系统时为止，系统能保持稳定。当抑制不稳定的力减小或失去时，振动幅值可能突增，因此，看滑动轴承振动特征的关键项目将是低于转速的亚同步振动
滑动轴承亚同步振动的产生 当轴承负载减小或转子转速提高时，滑动轴承的姿态角 增大，轴承稳定性降低。当轴承不能承受足够的预载， 保持旋转轴处于稳定位置时，任何干扰轴承载荷的外力 都可能引起轴承不稳定状态的出现。在这种不稳定的运 转状态下，由于系统中包含了引起失稳的各种因素，一 旦产生失稳，转子就会产生自激振动，即使消除了原始 激励源，转子的自激振动现象还会保持下去，这就是与 转速亚同步的振动(即低于转速的振动)。 通常，只有明显降低转速才能稳定转子，转子将稳定下 来，使它返回到正常转速，只有直到系统扰动力再次干 扰系统时为止，系统能保持稳定。当抑制不稳定的力减 小或失去时，振动幅值可能突增，因此，看滑动轴承振 动特征的关键项目将是低于转速的亚同步振动

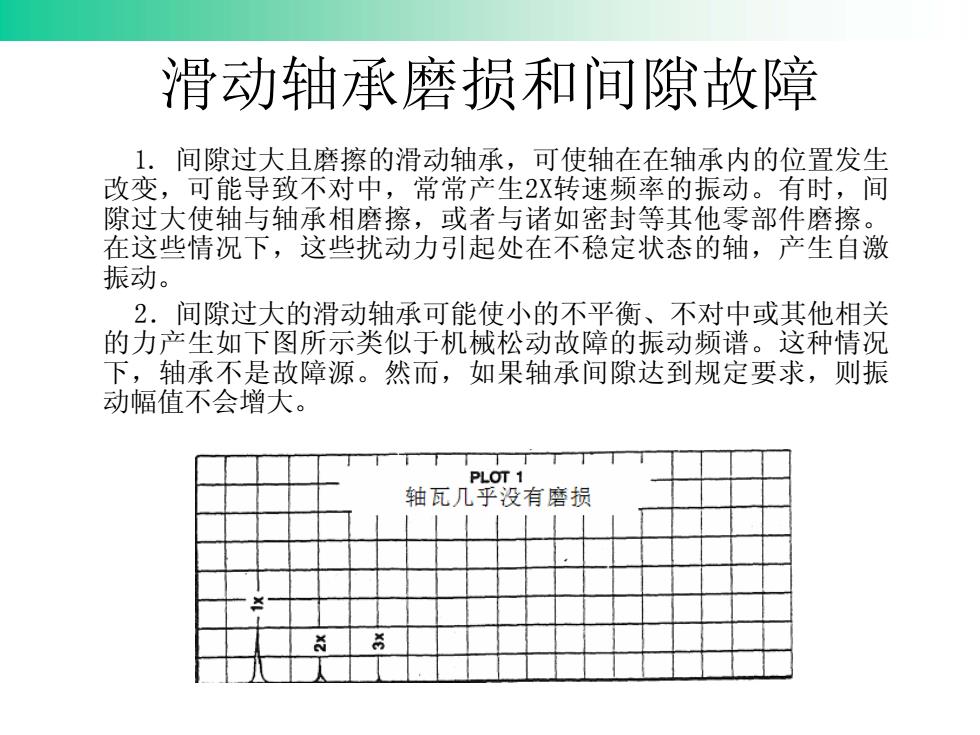

滑动轴承磨损和间隙故障1.间隙过大且磨擦的滑动轴承，可使轴在在轴承内的位置发生改变，可能导致不对中，常常产生2转速频率的振动。有时，间隙过大使轴与轴承相磨擦，或者与诸如密封等其他零部件磨擦在这些情况下，这些扰动力引起处在不稳定状态的轴，产生自激振动。2：间隙过大的滑动轴承可能使小的不平衡、不对中或其他相关的力产生如下图所示类似于机械松动故障的振动频谱。这种情况下，轴承不是故障源。然而，如果轴承间隙达到规定要求，则振动幅值不会增大。PLOT1轴瓦几乎没有磨损X321
滑动轴承磨损和间隙故障 1. 间隙过大且磨擦的滑动轴承，可使轴在在轴承内的位置发生 改变，可能导致不对中，常常产生2X转速频率的振动。有时，间 隙过大使轴与轴承相磨擦，或者与诸如密封等其他零部件磨擦。 在这些情况下，这些扰动力引起处在不稳定状态的轴，产生自激 振动。 2．间隙过大的滑动轴承可能使小的不平衡、不对中或其他相关 的力产生如下图所示类似于机械松动故障的振动频谱。这种情况 下，轴承不是故障源。然而，如果轴承间隙达到规定要求，则振 动幅值不会增大

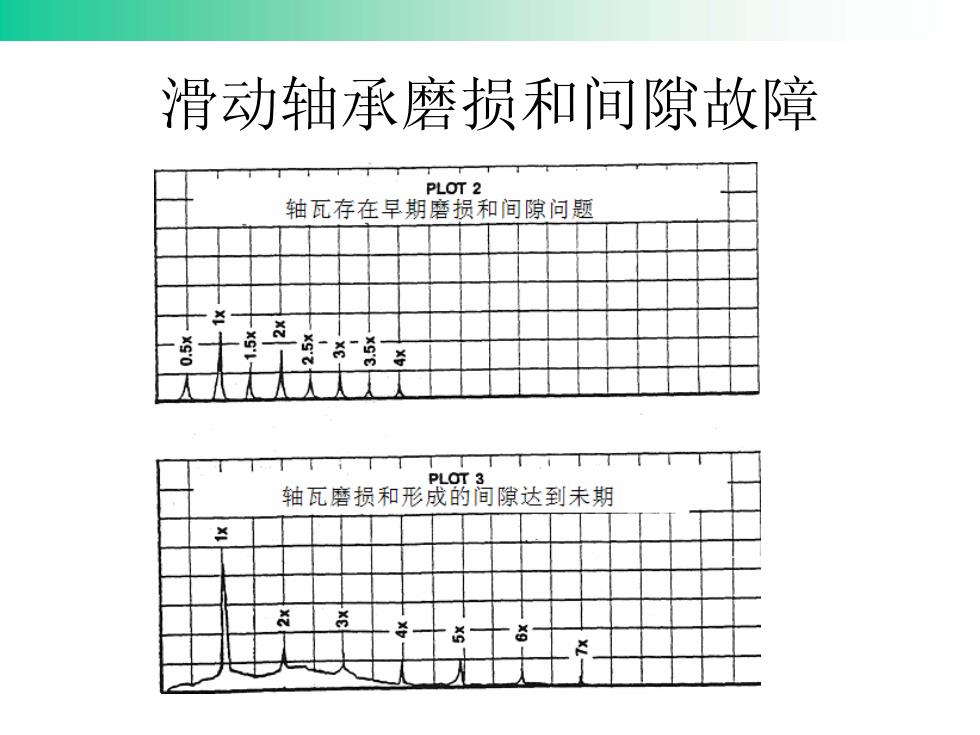

滑动轴承磨损和间隙故障PLOT2轴瓦存在早期磨损和间隙问题X20KSZKS'CPLOT轴瓦磨损和形成的间隙达到未期x2X5X
