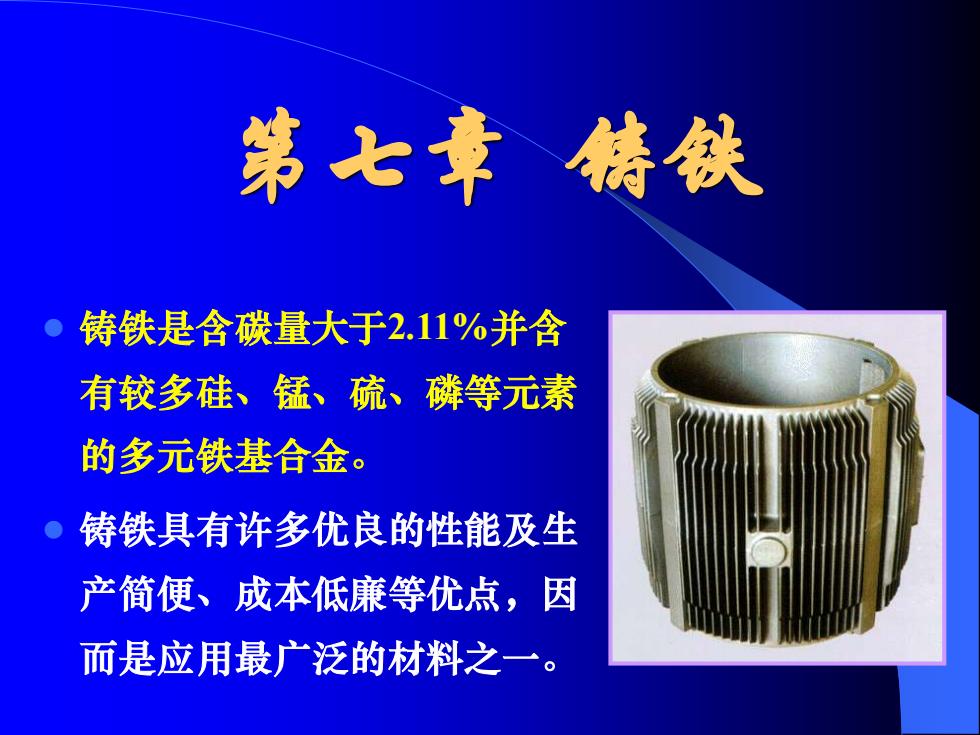

第七章铸铁铸铁是含碳量大于2.11%并含有较多硅、锰、硫、磷等元素的多元铁基合金。铸铁具有许多优良的性能及生产简便、成本低廉等优点，因而是应用最广泛的材料之一
第七章 铸铁 ⚫ 铸铁是含碳量大于2.11%并含 有较多硅、锰、硫、磷等元素 的多元铁基合金。 ⚫ 铸铁具有许多优良的性能及生 产简便、成本低廉等优点，因 而是应用最广泛的材料之一

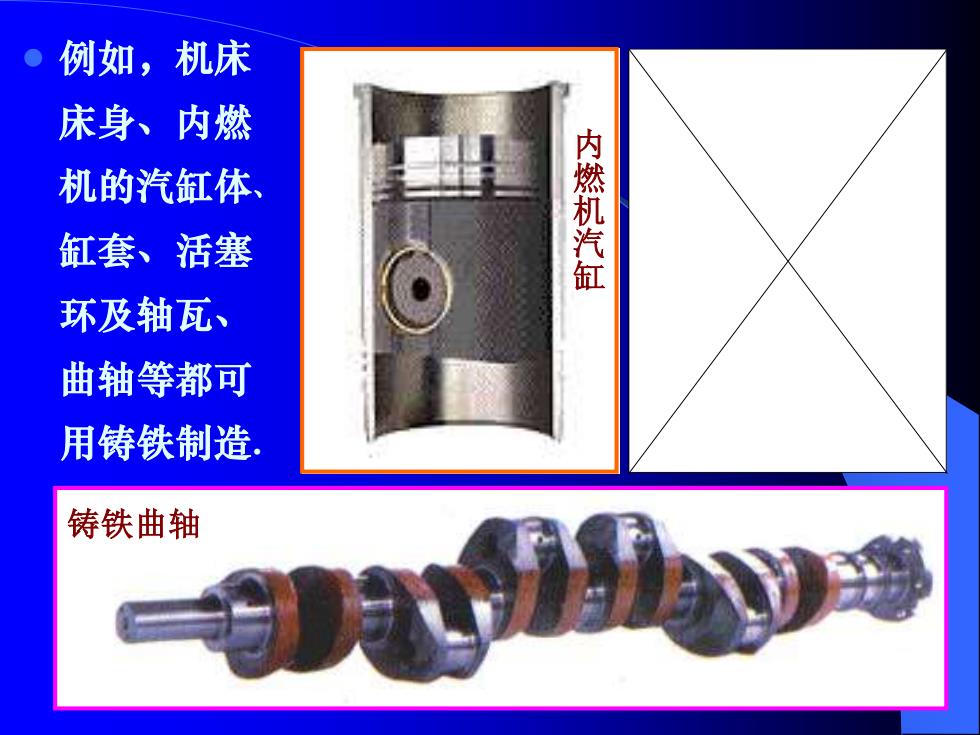

例如，机床床身、内燃内燃机汽缸机的汽缸体活塞缸套、环及轴瓦、曲轴等都可用铸铁制造铸铁曲轴
⚫ 例如，机床 床身、内燃 机的汽缸体 、 缸套、活塞 环及轴瓦、 曲轴等都可 用铸铁制造 . 铸铁曲轴 内燃机汽缸

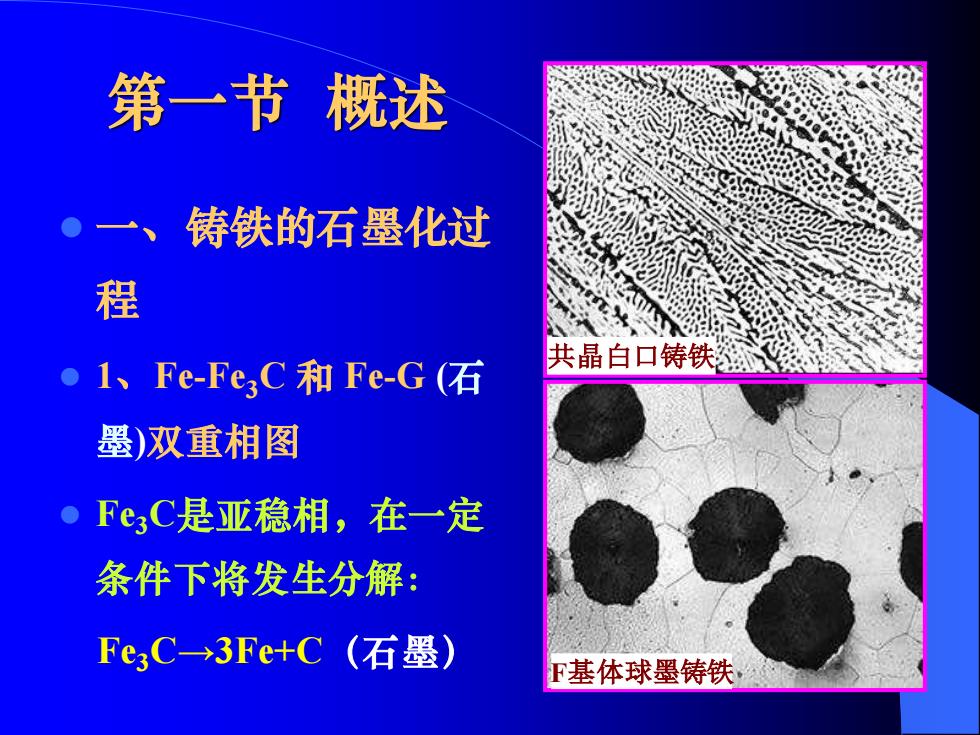

概述第一节铸铁的石墨化过1程共晶白口铸铁1、Fe-Fe,C和Fe-G(石墨)双重相图FesC是亚稳相，在一定条件下将发生分解：(石墨)FeC→3Fe+CF基体球墨铸铁
⚫ 一、铸铁的石墨化过 程 ⚫ 1、Fe-Fe3C 和 Fe-G (石 墨)双重相图 ⚫ Fe3C是亚稳相，在一定 条件下将发生分解： Fe3C→3Fe+C（石墨） 共晶白口铸铁 F基体球墨铸铁 第一节 概述

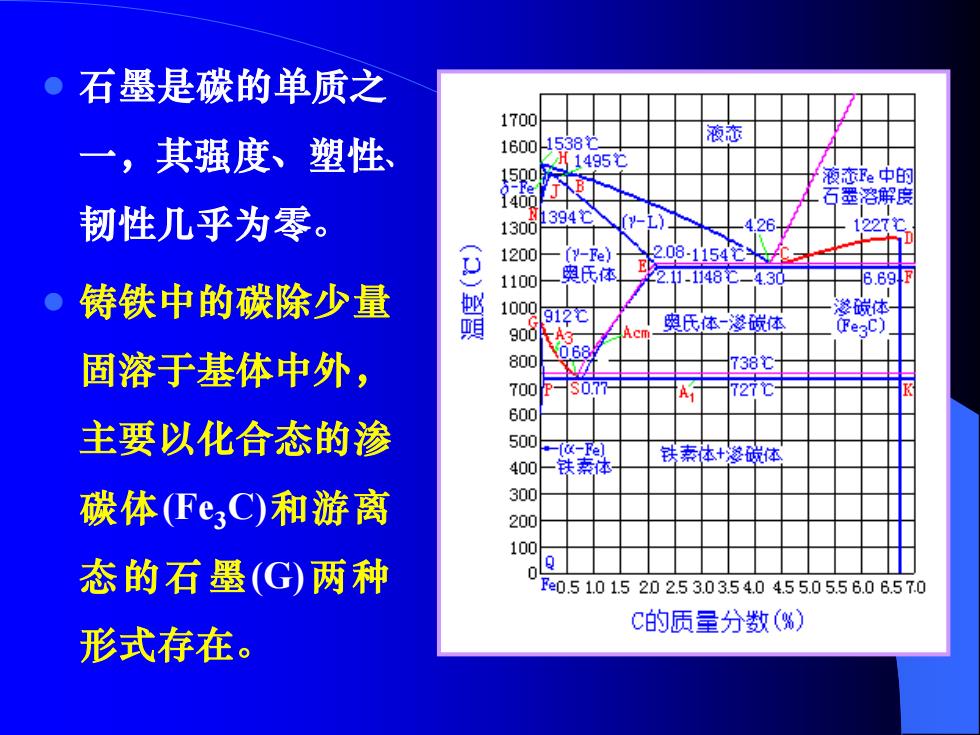

石墨是碳的单质之1700液态15381600一，其强度、塑性、H1495C1580液态Fe中的BA石墨溶解度14001394℃(y-L)韧性几乎为零。4.26.1227C13002.08-1154芒%1200(y-Fe)(0)B/2.1-1148-4.30奥氏体6.691100铸铁中的碳除少量渗碳体1000912C奥氏体-落碳体C(Fe3C)900ACnA3068800738℃固溶于基体中外，57S0.77A27C700P600主要以化合态的渗500-(-Fe)铁素体+渗碳体铁素体400300碳体(Fe,C)和游离200100C-态的石墨（G)两种Fe0.5 1.0 1.5 20 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0C的质量分数（%）形式存在
⚫ 石墨是碳的单质之 一，其强度、塑性、 韧性几乎为零。 ⚫ 铸铁中的碳除少量 固溶于基体中外， 主要以化合态的渗 碳体(Fe3C)和游离 态的石墨(G)两种 形式存在

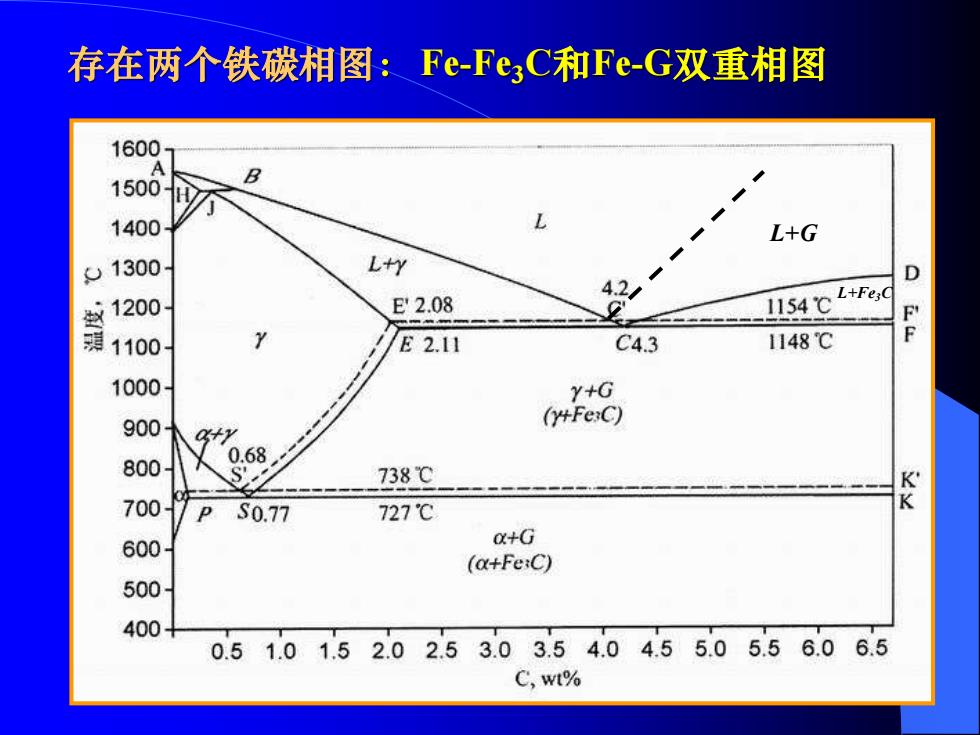

存在两个铁碳相图：Fe-FesC和Fe-G双重相图1600AB1500HT1400L+GL+Y1300D4.2L+Fe;q1154℃E'2.08度1200DF'F1100Y1148℃E2.11C4.31000Y+G(y+Fe:C)900ty0.68800S!738℃KK700SO.77p727℃α+G600(α+Fe:C)5004005.54.55.06.06.53.03.54.02.01.01.5250.5C,wt%
存在两个铁碳相图：Fe-Fe3C和Fe-G双重相图 L+G L+Fe3C
