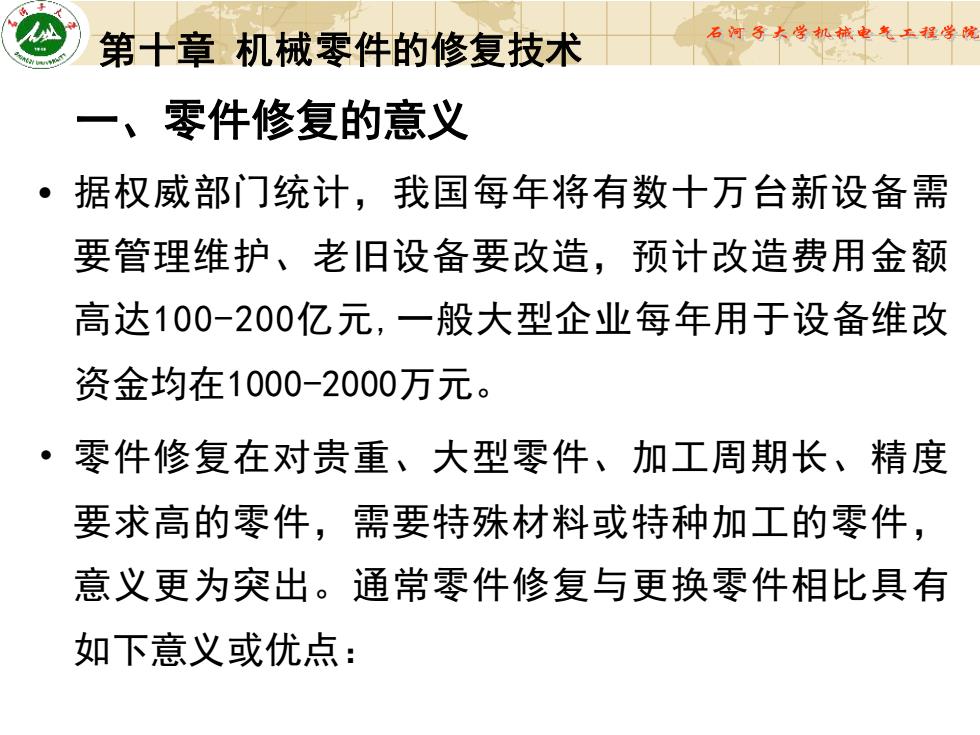

石河子大学机械电气工程学院第十章机械零件的修复技术一、零件修复的意义·据权威部门统计，我国每年将有数十万台新设备需要管理维护、老旧设备要改造，预计改造费用金额高达100-200亿元，一般大型企业每年用于设备维改资金均在1000-2000万元·零件修复在对贵重、大型零件、加工周期长、精度要求高的零件，需要特殊材料或特种加工的零件，意义更为突出。通常零件修复与更换零件相比具有如下意义或优点：
一、零件修复的意义 • 据权威部门统计，我国每年将有数十万台新设备需 要管理维护、老旧设备要改造，预计改造费用金额 高达100-200亿元,一般大型企业每年用于设备维改 资金均在1000-2000万元。 • 零件修复在对贵重、大型零件、加工周期长、精度 要求高的零件，需要特殊材料或特种加工的零件， 意义更为突出。通常零件修复与更换零件相比具有 如下意义或优点： 第十章 机械零件的修复技术
石河子大学机械电气工程学院1、减少设备全寿命周期费用从设备综合工程学角度而言：1）修复投入资金少：机器修理成本中，零件费用占40～80%1零件修复成本为新件价格的5~30%，寿命相近甚至超过新件。2)节约材料一一以最少的材料消耗取得最大的能源节约：。3）可降低备件消耗，备件可以最少储备。2、修复可以避免因备件不足而停修，设备停歇时间短，从而可以提高机器使用可靠性，延长使用寿命，提高设备利用率一一从维修工程学角度：3、修复的同时，利用新技术修复旧件可以提高零件的某些性能还可以对原设备进行技术改造，部分补偿机器的无形老化，延长寿命；4、修复旧件一般不需要大、精、稀设备牵扯人力少，易组织生产
1、减少设备全寿命周期费用 从设备综合工程学角度而言： • 1）修复投入资金少： 机器修理成本中，零件费用占40～80% ，零件修复成本为新件价格的5～ 30%，寿命相近甚至超过新件。 • 2)节约材料——以最少的材料消耗取得最大的能源节约； • 3）可降低备件消耗，备件可以最少储备。 2、修复可以避免因备件不足而停修，设备停歇时间短，从而可 以提高机器使用可靠性，延长使用寿命，提高设备利用率—— 从维修工程学角度； 3、修复的同时，利用新技术修复旧件可以提高零件的某些性能， 还可以对原设备进行技术改造，部分补偿机器的无形老化，延 长寿命； 4、修复旧件一般不需要大、精、稀设备牵扯人力少，易组织生 产

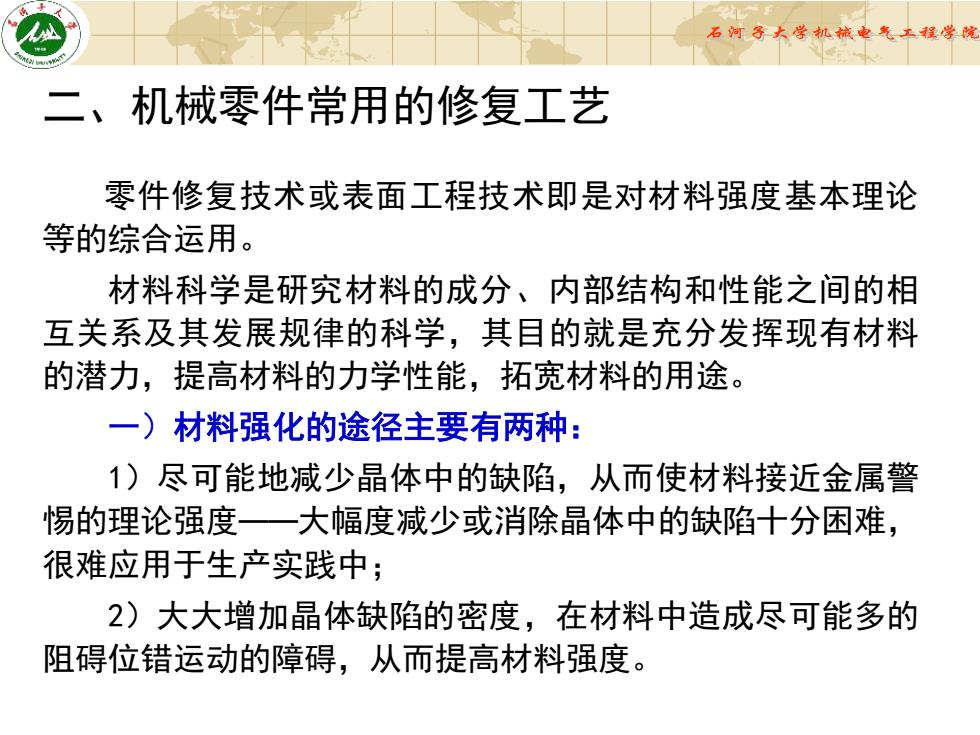

石河子大学机械电气工程学院二、机械零件常用的修复工艺零件修复技术或表面工程技术即是对材料强度基本理论等的综合运用。材料科学是研究材料的成分、内部结构和性能之间的相互关系及其发展规律的科学，其目的就是充分发挥现有材料的潜力，提高材料的力学性能，拓宽材料的用途。一）材料强化的途径主要有两种：1）尽可能地减少晶体中的缺陷，从而使材料接近金属警惕的理论强度一一大幅度减少或消除晶体中的缺陷十分困难，很难应用于生产实践中；2）大大增加晶体缺陷的密度，在材料中造成尽可能多的阻碍位错运动的障碍，从而提高材料强度
二、机械零件常用的修复工艺 零件修复技术或表面工程技术即是对材料强度基本理论 等的综合运用。 材料科学是研究材料的成分、内部结构和性能之间的相 互关系及其发展规律的科学，其目的就是充分发挥现有材料 的潜力，提高材料的力学性能，拓宽材料的用途。 一）材料强化的途径主要有两种： 1）尽可能地减少晶体中的缺陷，从而使材料接近金属警 惕的理论强度——大幅度减少或消除晶体中的缺陷十分困难， 很难应用于生产实践中； 2）大大增加晶体缺陷的密度，在材料中造成尽可能多的 阻碍位错运动的障碍，从而提高材料强度

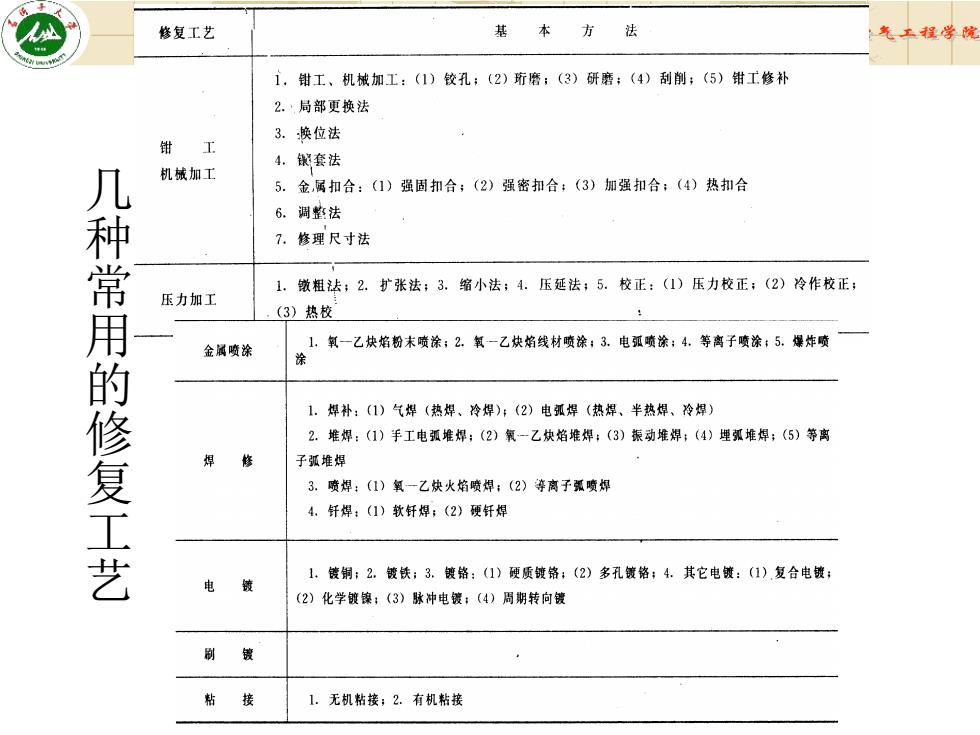

基本方法修复工艺气工程学院1，钳工、机械加工：（1）铰孔：（2）磨：（3）研磨；（4）刮削；（5）钳工修补2.局部更换法3.换位法钳工4.银套法机械加工几种常用的修复工艺5.金属扣合：（1）强固扣合；（2）强密扣合：（3）加强扣合：（4）热扣合6.调整法7.修理尺寸法1.傲粗法；2.扩张法；3.缩小法；4.压延法；5.校正：（1）压力校正；（2）冷作校正；压力加工（3）热校1.氧一乙炔焰粉末喷涂；2.氧-乙炔焰线材喷涂：3.电弧喷涂：4.等离子喷涂，5.爆炸喷金属喷涂涂1.焊补：（1）气焊（热焊、冷焊）：（2）电弧焊（热焊、半热焊、冷焊）2.堆焊：（1）手工电弧堆焊：（2）氧一乙炔焰堆焊：（3）振动堆焊：（4）埋弧堆焊；（5）等离子弧堆焊3.喷焊：（1）氧一乙炔火焰喷焊：（2）等离子强喷焊4.钎焊：（1）软钎焊：（2）硬钎焊1.镀铜：2.镀铁；3.镀铬：（1）硬质镀铬：（2）多孔镀铬：4.其它电镀：（1）复合电镀；电镜（2）化学镀镍；（3）脉冲电镀：（4）周期转向镀镀刷粘接1.无机粘接；2.有机粘接
几种常用的修复工艺

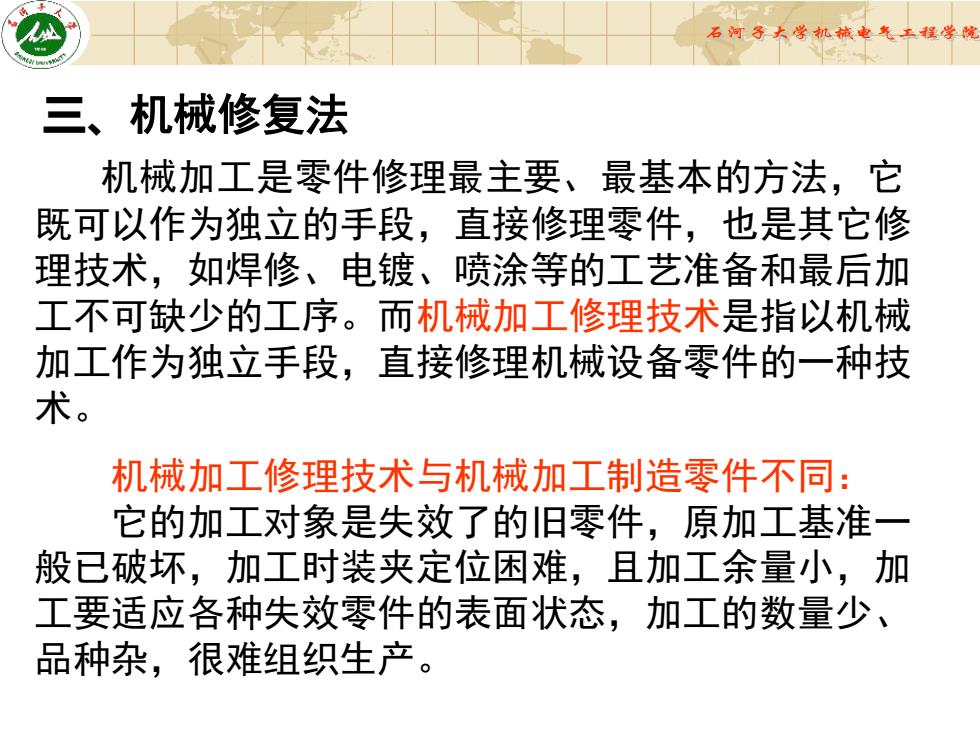

快石河子大学机械电气工程学院三、机械修复法机械加工是零件修理最主要、最基本的方法，它既可以作为独立的手段，直接修理零件，也是其它修理技术，如焊修、电镀、喷涂等的工艺准备和最后加工不可缺少的工序。而机械加工修理技术是指以机械加工作为独立手段，直接修理机械设备零件的一种技术。机械加工修理技术与机械加工制造零件不同它的加工对象是失效了的旧零件，原加工基准一般已破坏，加工时装夹定位困难，且加工余量小，加工要适应各种失效零件的表面状态，加工的数量少、品种杂，很难组织生产
三、机械修复法 机械加工是零件修理最主要、最基本的方法，它 既可以作为独立的手段，直接修理零件，也是其它修 理技术，如焊修、电镀、喷涂等的工艺准备和最后加 工不可缺少的工序。而机械加工修理技术是指以机械 加工作为独立手段，直接修理机械设备零件的一种技 术。 机械加工修理技术与机械加工制造零件不同： 它的加工对象是失效了的旧零件，原加工基准一 般已破坏，加工时装夹定位困难，且加工余量小，加 工要适应各种失效零件的表面状态，加工的数量少、 品种杂，很难组织生产
