SKF状态监测培训SKF Reliability Systems测点位置选择的一般原则可以安全、重复地采集数据在轴承座的水平、垂直和轴向三个正交方向上布置测点测点尽可能靠近轴承的承载区*一个方向因故偏离理想位置并不影响其他测点仍保持在理想位置不在设备外壳、保护罩、轴承座部X分面、设备结构间隙上设置测点MAINBACKNEXTMENU
NEXT MAIN MENU BACK 状态监测培训 测点位置选择的一般原则 可以安全、重复地采集数据 在轴承座的水平、垂直和轴向三个 正交方向上布置测点 测点尽可能靠近轴承的承载区 一个方向因故偏离理想位置并不影 响其他测点仍保持在理想位置 不在设备外壳、保护罩、轴承座剖 分面、设备结构间隙上设置测点

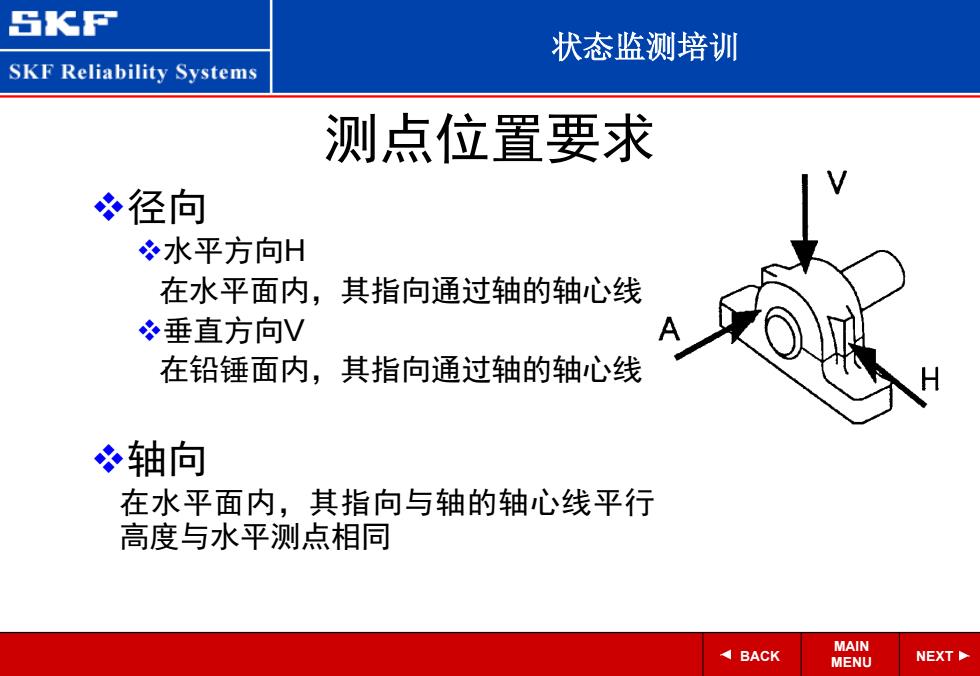

SKF状态监测培训SKF Reliability Systems测点位置要求心径向水平方向H在水平面内，其指向通过轴的轴心线A心垂直方向V在铅锤面内，其指向通过轴的轴心线*轴向在水平面内，其指向与轴的轴心线平行高度与水平测点相同MAINBACKNEXTMENU
NEXT MAIN MENU BACK 状态监测培训 测点位置要求 径向 水平方向H 在水平面内，其指向通过轴的轴心线 垂直方向V 在铅锤面内，其指向通过轴的轴心线 轴向 在水平面内，其指向与轴的轴心线平行 高度与水平测点相同

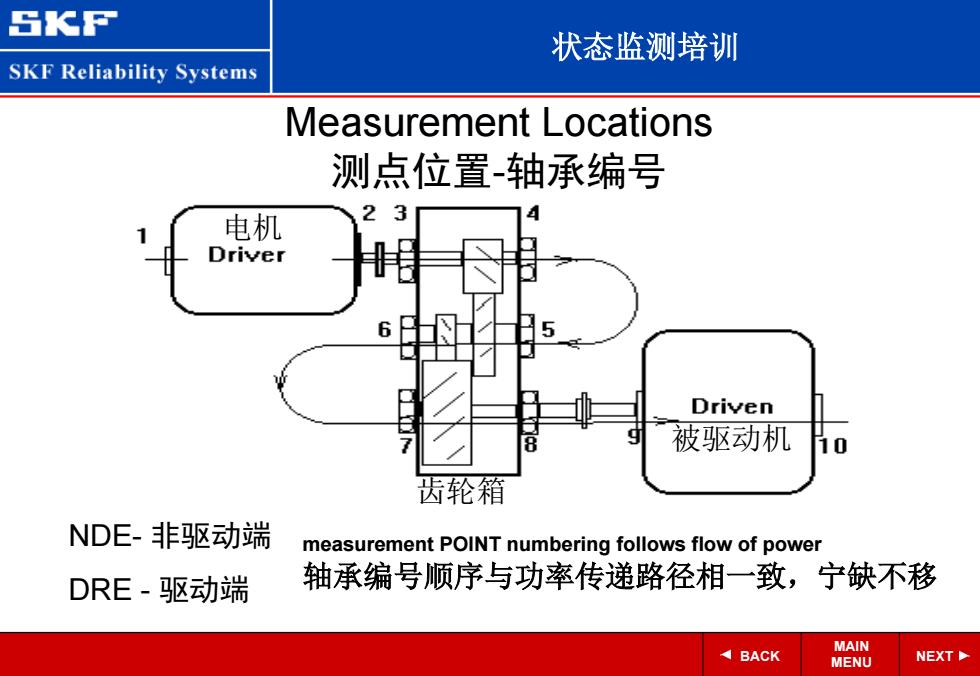

SKF状态监测培训SKFReliability SystemsMeasurement Locations测点位置-轴承编号23A电机Driver26ADrivenI9被驱动机810齿轮箱NDE-非驱动端measurementPOiNTnumberingfollowsflowofpower轴承编号顺序与功率传递路径相一致，宁缺不移DRE-驱动端MAINBACKNEXTMENU
NEXT MAIN MENU BACK 状态监测培训 Measurement Locations 测点位置-轴承编号 measurement POINT numbering follows flow of power 轴承编号顺序与功率传递路径相一致，宁缺不移 电机 被驱动机 齿轮箱 NDE- 非驱动端 DRE - 驱动端

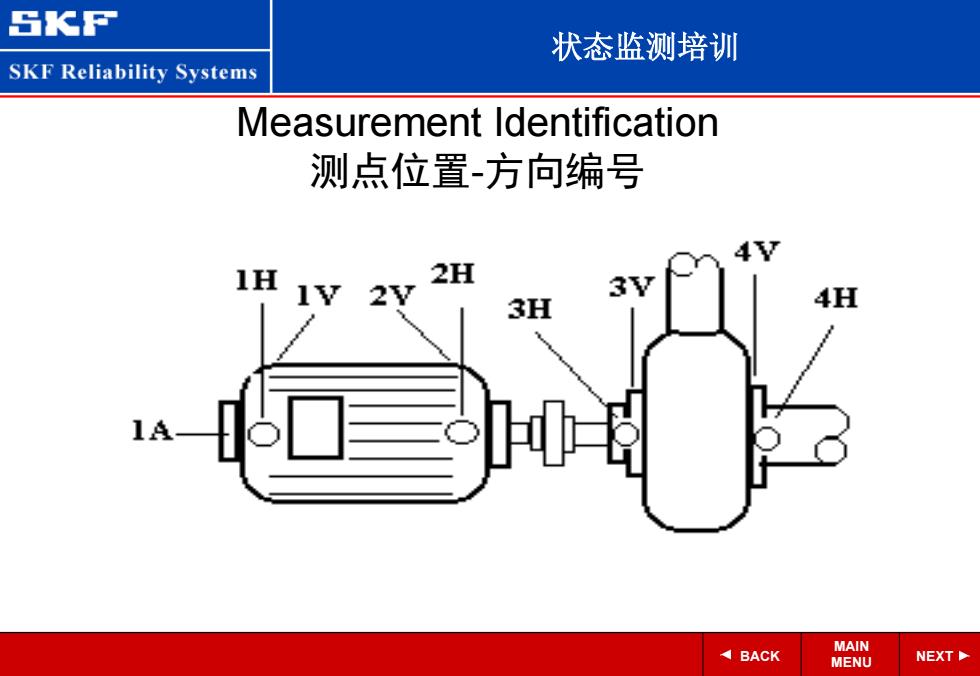

SKF状态监测培训SKF Reliability SystemsMeasurement Identification测点位置-方向编号2H1HIV2V4H3H0LMAINABACKNEXTMENU
NEXT MAIN MENU BACK 状态监测培训 Measurement Identification 测点位置-方向编号
