6.逻辑符号(Logic Symbol) 低电平有效 Active Low NAND gate RS-Latch 无O 高电平有效 Active High NOR gate RS-Latch
6. 逻辑符号( Logic Symbol ) S R Q Q Q Q & & R S NAND gate RS－Latch Q Q ≥1 S R ≥1 S R Q Q NOR gate RS－Latch 低电平有效 Active Low 无 高电平有效 Active High
*功能表(Function Table)? *特征方程(Characteristic Equations)? *状态图(State Diagram)? *逻辑符号(Logic Symbol)? 与输入低电平 有效的RS-FF 有哪些不同？ R NOR gate RS-Latch
功能表（Function Table）? 特征方程 ( Characteristic Equations）? 状态图 ( State Diagram）? Q Q ≥1 S R ≥1 S R Q Q NOR gate RS－Latch 与输入低电平 有效的RS-FF 有哪些不同？ 逻辑符号 ( Logic Symbol )?
基本RS-Latch的特，点总结 ◆有两个互补的输出端，有两个稳定的状态。 ◆R-Reset input,S-Set input.可以是低电平 有效(Active Low),也可以是高电平有效 (Active high),取决于FF的结构。 ◆基本RS-Latch的工作特点：因输入信号直接 加在输出门的输入端，则输出状态Q和夏直 接随输入信号的变化而变化。 EWB演示基本RS-FF
◆基本RS-Latch的工作特点: 因输入信号直接 加在输出门的输入端，则输出状态Q 和 Q 直 接随输入信号的变化而变化。 ◆有两个互补的输出端, 有两个稳定的状态。 ◆ R-Reset input, S-Set input. 可以是低电平 有效 (Active Low），也可以是高电平有效 (Active high), 取决于FF的结构。 基本RS-Latch的特点总结 EWB演示基本RS-FF
例1已知基本RS-Latch的的输入R、S的波形， 画出输出端波形图.假设O端的初始状态为0. R : 若由或非门构成的RSFF,则输出端的波形图？

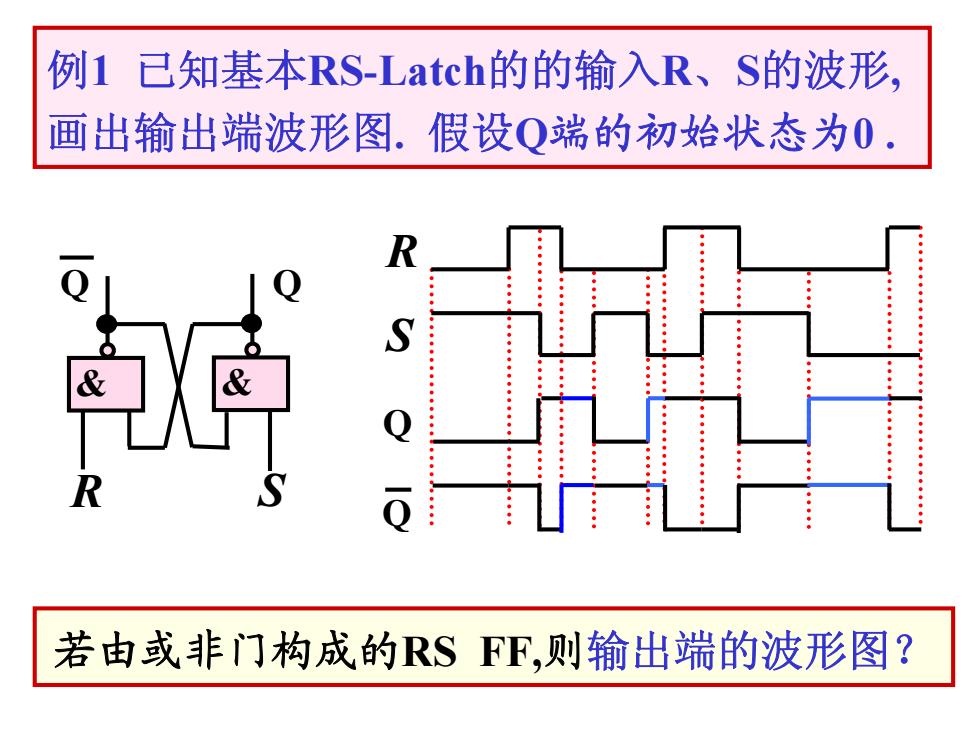

例1 已知基本RS-Latch的的输入R、S的波形, 画出输出端波形图. 假设Q端的初始状态为0 . Q Q & & R S Q Q R S 若由或非门构成的RS FF,则输出端的波形图？
例2基本RS-Latch构成消抖动单脉冲发生器.试分 析其消除开关S的抖动，输出稳定单脉冲的原理。 R G2 D ①@ ③ ④⑤⑥ ①A→B ③稳定在A处 ⑤在B处抖动 ②在A处抖动 ④B→A ⑥稳定在B处
例2 基本RS-Latch构成消抖动单脉冲发生器.试分 析其消除开关S的抖动, 输出稳定单脉冲的原理。 &G1 &G2 Q R S A B R R +5V S R 0 t S 0 t Q 0 t ①AB ②在A处抖动 ③稳定在A处 ④BA ⑤在B处抖动 ⑥稳定在B处 ① ② ③ ④ ⑤ ⑥
