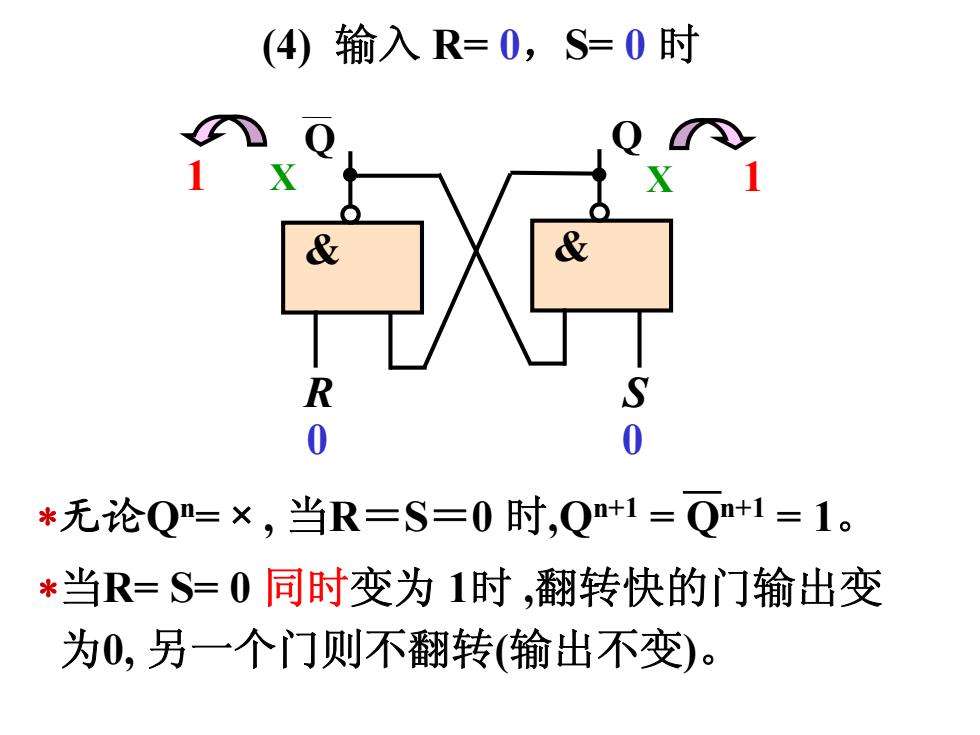

(4)输入R=0,S=0时 0 0 *无论Q=×,当R=S=0时，Q+1=Q+1=1。 *当R=S=0同时变为1时，翻转快的门输出变 为0，另一个门则不翻转（输出不变）
1 1 (4) 输入 R= 0，S= 0 时 X & & Q Q X R S 无论Qn=×, 当R＝S＝0 时,Qn+1 = Qn+1 = 1。 当R= S= 0 同时变为 1时 ,翻转快的门输出变 为0, 另一个门则不翻转(输出不变)。 0 0
*假设G2门翻转快 & & G1 G2 1 0→1 结论：当R=S=0同时变为1时，若G2门翻转快， 则Q=0,瓦=1
1 &G1 &G2 Q Q R S 0 0 1 1 1 假设G2 门翻转快 1 1 0 1 0 结论: 当R= S= 0 同时变为 1时, 若G2 门翻转快, 则 Q=0, Q =1

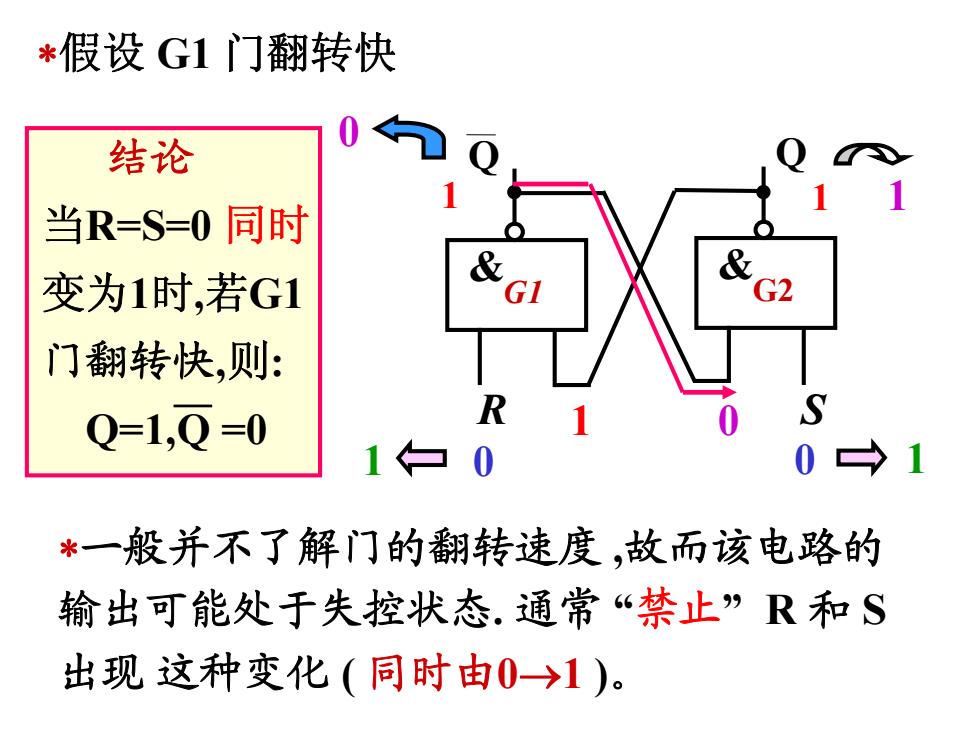

*假设G1门翻转快 结论 当R=S=0同时 变为1时，若G1 8G1 & G2 门翻转快，则： Q=1,Q=0 R S 1白 0 *一般并不了解门的翻转速度，故而该电路的 输出可能处于失控状态.通常“禁止”R和S 出现这种变化（同时由0→1）
0 &G1 &G2 Q Q R S 0 0 1 1 1 1 1 1 假设 G1 门翻转快 1 10 结论 当R=S=0 同时 变为1时,若G1 门翻转快,则: Q=1,Q =0 一般并不了解门的翻转速度 ,故而该电路的 输出可能处于失控状态. 通常 “禁止” R 和 S 出现 这种变化 ( 同时由01 )

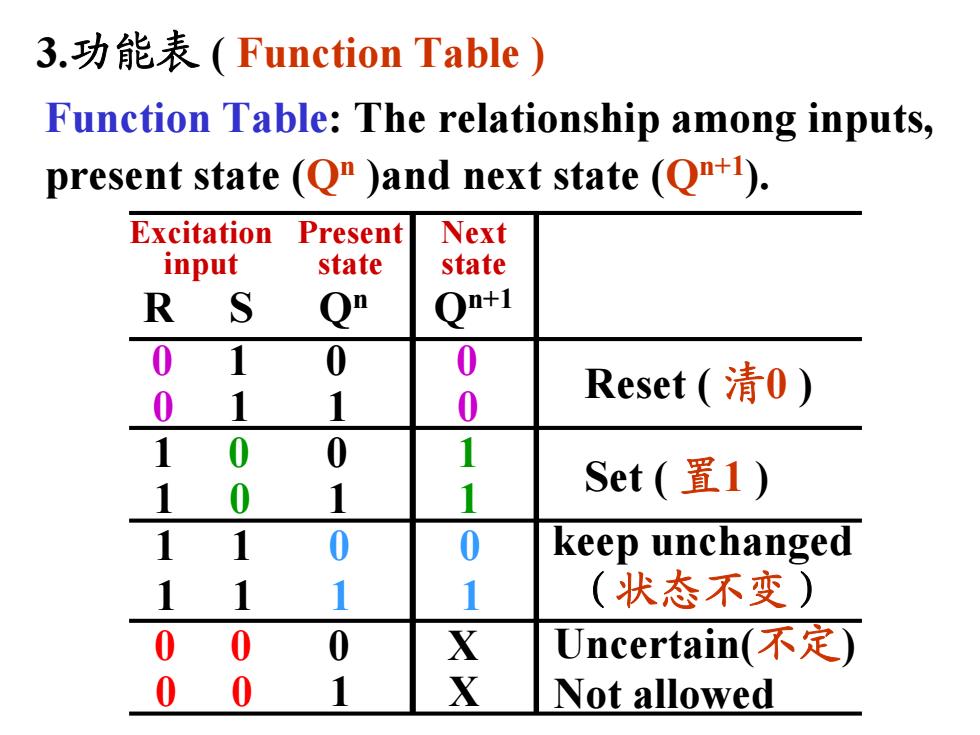

3.功能表(Function Table) Function Table:The relationship among inputs, present state (Qh )and next state (Qn+1). Excitation Present Next input state state R S Qn O+1 0 0 0 Reset(清0) 0 1 1 Set(置1) 0 keep unchanged 1 (状态不变) 0 0 0 X Uncertain(不定) 0 0 X Not allowed
3.功能表 ( Function Table ) 0 0 0 X 0 0 1 X R S Qn Qn+1 0 1 0 0 0 1 1 0 1 0 0 1 1 0 1 1 1 1 0 0 1 1 1 1 Excitation input Present state Next state Reset ( 清0 ) Set ( 置1 ) keep unchanged （状态不变） Uncertain(不定) Not allowed Function Table: The relationship among inputs, present state (Qn )and next state (Qn+1)
4.特征方程(Characteristic Equations) Function Table On+ Characteristic Equations 0 Qn+1=S+RQ R+S=1(约束条件) 5.状态图(State Diagram)-From Function Table RS=10 RS- RS=1× RS-01
4. 特征方程 ( Characteristic Equations ) Qn+1 R S Qn X X 0 0 1 1 1 0 Function Table Characteristic Equations 1SR 1n RQSQ n (约束条件) 5. 状态图(State Diagram)-From Function Table RS=×1 0 1 RS=1× RS=10 RS=01
