8脉冲波形的变换与产生 Generating and Converter of Pulse Waveform 8.0 引言(ntroduction) 8.1555定时器(555 Timer) 8.2多谐振荡器(Astable Multivibrator) 8.3单稳态触发器(Monostable trigger) 8.4施密特触发器(Schmitt trigger)
8.0 引言 (Introduction ) 8.1 555定时器 (555 Timer) 8.2 多谐振荡器 (Astable Multivibrator) 8.3 单稳态触发器 (Monostable trigger) 8 脉冲波形的变换与产生 Generating and Converter of Pulse Waveform 8.4 施密特触发器 (Schmitt trigger)
8.0 Introduction 1.矩形波脉冲信号的参数(P48图1.1.6) *脉冲幅度Vm:脉冲电压最大值。 *脉冲宽度t:从脉冲前沿上升到0.5Vm开始到 脉冲后沿下降到0.5Vm为止的一段时间。 *上升时间tr:脉冲前沿从0.1Vm上升到0.9Vm 所需的时间。 *下降时间t:脉冲后沿从0.9Vm上升到0.1Vm 所需的时间。 *脉冲周期T:在周期性脉冲序列中，两个相邻 脉冲间的时间间隔
8.0 Introduction 1. 矩形波脉冲信号的参数 (P4~8 图1.1.6) 脉冲幅度 Vm : 脉冲电压最大值。 脉冲宽度 tw : 从脉冲前沿上升到0.5Vm 开始到 脉冲后沿下降到0.5Vm 为止的一段时间。 上升时间tr: 脉冲前沿从 0.1Vm 上升到 0.9V m 所需的时间。 下降时间 tf : 脉冲后沿从 0.9Vm 上升到 0.1V m 所需的时间。 脉冲周期 T: 在周期性脉冲序列中, 两个相邻 脉冲间的时间间隔
*脉冲频率f单位时间内脉冲重复的次数。 *占空比q:脉冲宽度和脉冲周期的比值。 ◆理想的矩形波：t,=t=0,tw、Vm和T是稳定的. ◆实际的矩形波：tt0,tw、Vm和T也受很多 因素影响而不稳定。 2.获得矩形脉冲的方法一般有两种 *脉冲的产生：利用各种形式矩形波脉冲发生 电路，直接产生所需要的矩形脉冲； *脉冲的变换：利用已有的周期性信号，通过 整形电路变换为所需的矩形波脉冲信号
脉冲频率f: 单位时间内脉冲重复的次数。 占空比q: 脉冲宽度和脉冲周期的比值。 ◆理想的矩形波: tr =tf =0, tW 、Vm 和T是稳定的. ◆实际的矩形波: tr /tf 0， tW 、Vm 和T也受很多 因素影响而不稳定。 2. 获得矩形脉冲的方法一般有两种 脉冲的产生: 利用各种形式矩形波脉冲发生 电路, 直接产生所需要的矩形脉冲； 脉冲的变换: 利用已有的周期性信号, 通过 整形电路变换为所需的矩形波脉冲信号

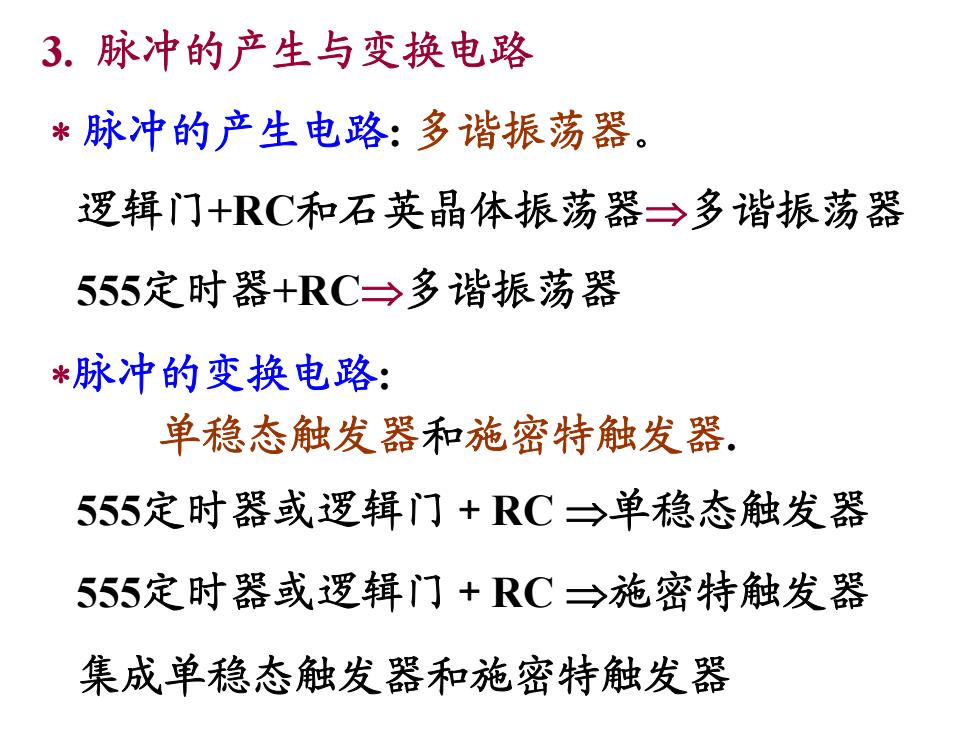

3.脉冲的产生与变换电路 *脉冲的产生电路：多谐振荡器。 逻辑门+RC和石英晶体振荡器→多谐振荡器 555定时器+RC→多谐振荡器 *脉冲的变换电路： 单稳态触发器和施密特触发器 555定时器或逻辑门+RC→单稳态触发器 555定时器或逻辑门+RC→施密特触发器 集成单稳态触发器和施密特触发器
3. 脉冲的产生与变换电路 脉冲的产生电路: 多谐振荡器。 555定时器+RC多谐振荡器 脉冲的变换电路: 单稳态触发器和施密特触发器. 逻辑门+RC和石英晶体振荡器多谐振荡器 555定时器或逻辑门＋RC 单稳态触发器 555定时器或逻辑门＋RC 施密特触发器 集成单稳态触发器和施密特触发器
8.1 555 Timer ◆555 Timer:将模拟电路和数字电路的功能 集于一体的的多用途单片集成电路 ◆Categories(类型) *双极型：驱动能力强.工作电源5~16V,输出级 驱动电流≥200mA. *CMOS型：功耗低，工作电源3~18V,输出级 驱动电流<4mA
8.1 555 Timer ◆555 Timer: 将模拟电路和数字电路的功能 集于一体的的多用途单片集成电路 ◆Categories (类型) 双极型: 驱动能力强 .工作电源 5 ～16V,输出级 驱动电流 ≥ 200mA. CMOS 型: 功耗低, 工作电源 3 ～18V, 输出级 驱动电流 4mA
