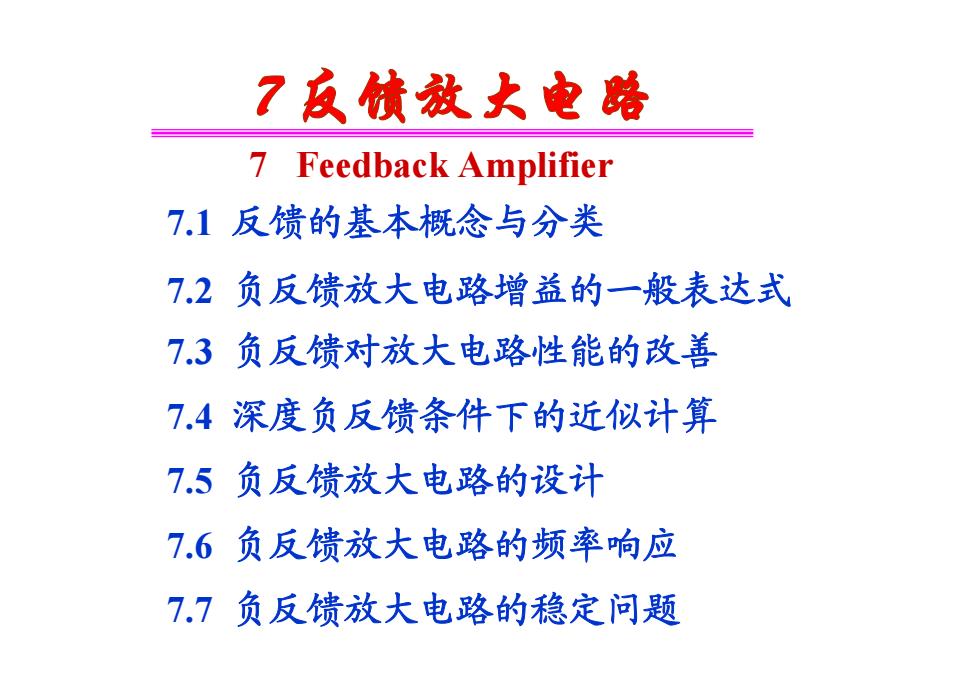

7反债效大电路 7 Feedback Amplifier 7.1反馈的基本概念与分类 7.2负反馈放大电路增益的一般表达式 7.3负反馈对放大电路性能的改善 7.4深度负反馈条件下的近似计算 7.5负反馈放大电路的设计 7.6负反馈放大电路的频率响应 7.7负反馈放大电路的稳定问题
7.1 反馈的基本概念与分类 7.2 负反馈放大电路增益的一般表达式 7.3 负反馈对放大电路性能的改善 7.4 深度负反馈条件下的近似计算 7.7 负反馈放大电路的稳定问题 7.5 负反馈放大电路的设计 7.6 负反馈放大电路的频率响应 7 Feedback Amplifier

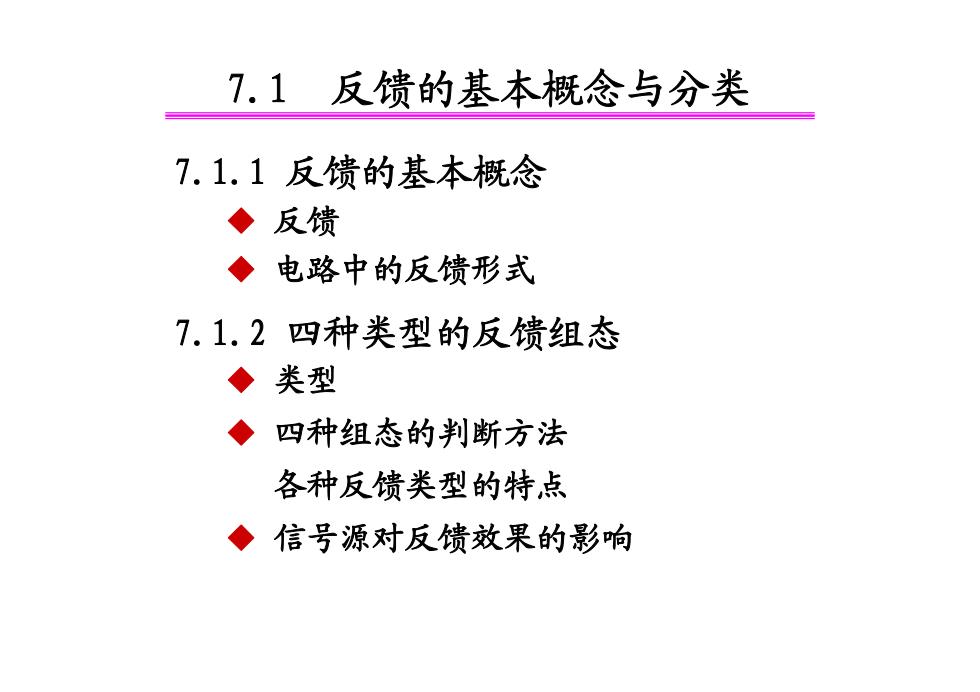

7.1反馈的基本概念与分类 7.1.1反馈的基本概念 ◆反馈 ◆电路中的反馈形式 7.1.2四种类型的反馈组态 ◆类型 ◆四种组态的判断方法 各种反馈类型的特点 ◆信号源对反馈效果的影响
◆ 反馈 ◆ 电路中的反馈形式 ◆ 类型 ◆ 四种组态的判断方法 7.1.1 反馈的基本概念 7.1.2 四种类型的反馈组态 各种反馈类型的特点 ◆ 信号源对反馈效果的影响 7.1 反馈的基本概念与分类
7.1.1反馈的基本概念 1.正向传输与反向传输 ◆正向传输：信号从输入 ◆反向传输：信号从输 端到输出端的传输. 出端到输入端的传输. 反向传输 R 信号的正向传输 正向传输 ◆开环状态-0pen-loop: ◆闭环状态-closed-loop: 电路中只有正向传输， 既有正向传输又有反向 没有反向传输。 传输

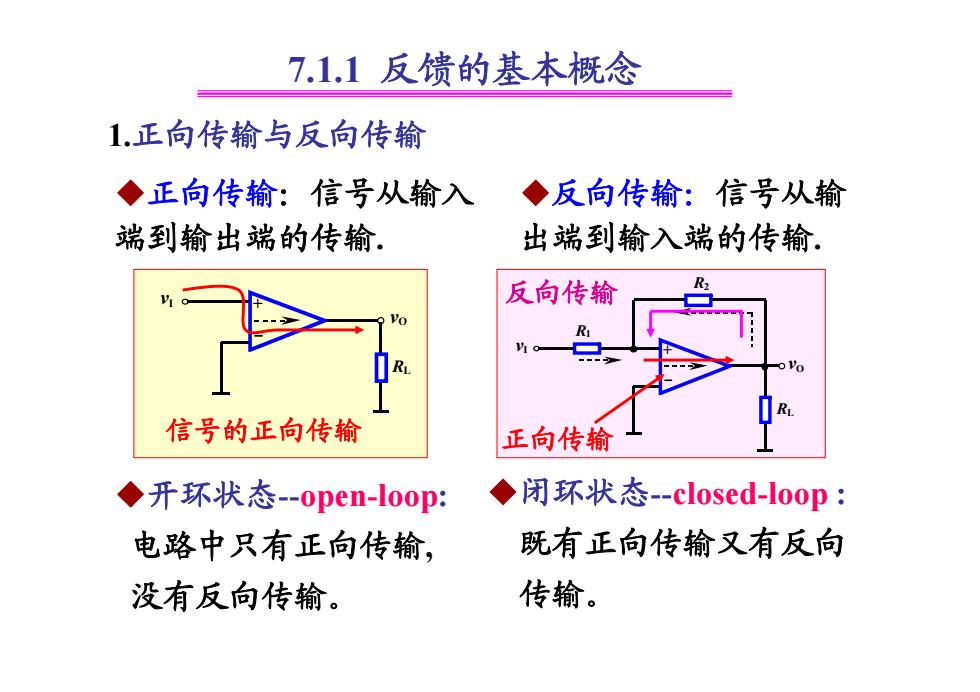

1.正向传输与反向传输 7.1.1 反馈的基本概念 vI vO + - RL ◆开环状态-open-loop: 电路中只有正向传输, 没有反向传输。 ◆正向传输：信号从输入 端到输出端的传输. ◆反向传输：信号从输 出端到输入端的传输. vI vO + - RL R2 R1 ◆闭环状态-closed-loop : 既有正向传输又有反向 传输。 信号的正向传输 正向传输 反向传输
2.反馈：将电子系统输出回路的电量（电压或电流）， 通过反向传输通路（称反馈网络）送回到输入回路， 并对原输入量产生影响的过程。 输入信号 基本放大电路的输入信号 输出信号 基本放大 电路A 比较环节 反馈网络 反馈放大电路 反馈信号 F 永a:净输入 立，、立。：反馈放大器的输入、输出 永，：反馈信号A、F:基本放大器、反馈网络
基本放大 Xo 电路 A Xid 将电子系统输出回路的电量(电压或电流)， 通过反向传输通路 (称反馈网络) 送回到输入回路， 并对原输入量产生影响的过程。 反馈网络 F Xf – Xi + 2. 反馈： 输入信号 基本放大电路的输入信号 输出信号 反馈信号 比较环节 反馈放大电路 X id :净输入 Xi、X o :反馈放大器的输入、输出 X f :反馈信号 A、F : 基本放大器、反馈网络
例1分压式偏置电路-稳定Q点电路。 o+Vcc ◆稳定Q,点的过程 T叶→Hlet一Vef一'E ◆将Ic的变化通过R以VE 0 的反馈到输入端，从而 改变VBE,使Q,点稳定。 ◆Vg:输入X,Ic:输出XO VBES:净输入VF:反馈信号 ◆VBE-VB-VE:无R时VBE=VB。与无反馈比较，引入 反馈后净输入。称为负反馈-直流负反馈
+ + + C T R b1 CC Rb1 b2 R V L + u o R - u + - i Cb2 Rc e Ce IC vi vo 例1 分压式偏置电路－稳定Q点电路。 VB一定 V VE BE IE I T V C I BE C IC VE IB ◆稳定Q点的过程 ◆将IC的变化通过Re以VE 的反馈到输入端，从而 改变VBE，使Q点稳定。 ◆VB: 输入Xi IC: 输出XO VBE: 净输入 VF: 反馈信号 ◆VBE=VB－VE: 无Re时VBE=VB。与无反馈比较，引入 反馈后净输入。称为负反馈－直流负反馈
