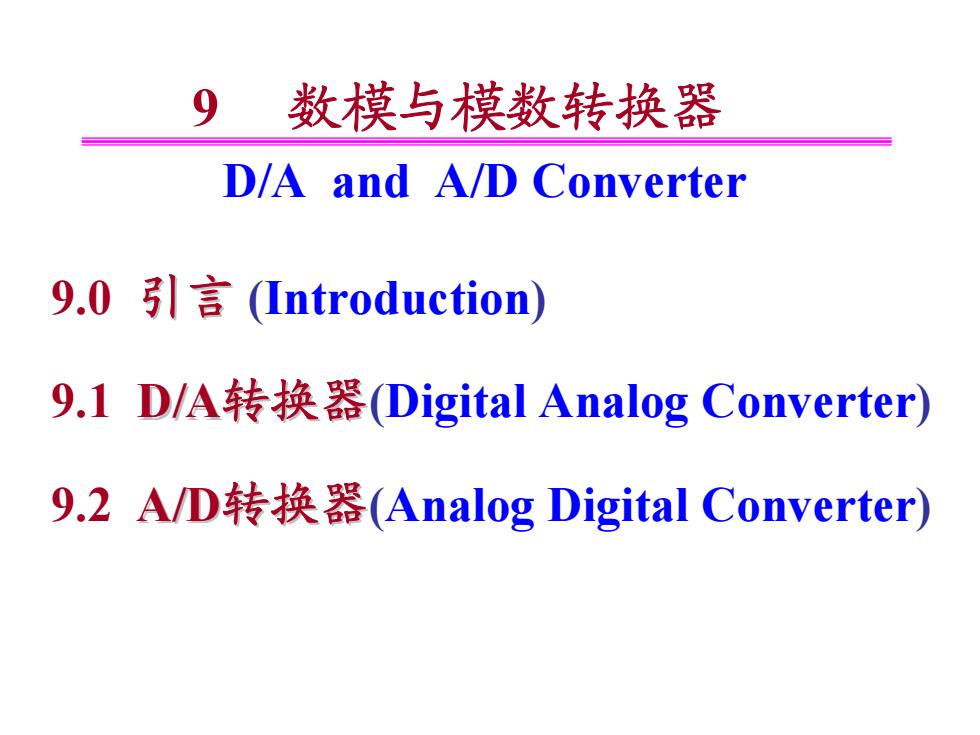

9 数模与模数转换器 D/A and A/D Converter 9.0引言(ntroduction) 9.1D/A转换器(Digital Analog Converter) 9.2A/D转换器(Analog Digital Converter)
9.0 引言 (Introduction) 9.1 D/A转换器(Digital Analog Converter) 9.2 A/D转换器(Analog Digital Converter) 9 数模与模数转换器 D/A and A/D Converter
9.0 Introduction 模拟信号 A/D D/A 机 模拟信号 A/D D/A Converter Converter ◆AD:Analog to Digital.模拟信号转换成数字 信号.实现AD转换的电路称为AD转换器。 ◆D/A:Digital to Analog.数字信号转换成模拟 信号.实现D/A转换的电路称为AD转换器
9.0 Introduction 计 算 机 模 拟 信 号 模 拟 信 号 ◆A/D: Analog to Digital. 模拟信号转换成数字 信号. 实现A/D转换的电路称为A/D转换器 。 ◆D/A: Digital to Analog. 数字信号转换成模拟 信号. 实现D/A转换的电路称为A/D转换器 。 ··· ···A/D A/D Converter D/A D/A Converter
◆A/D转换器、D/A转换器的应用 功率放大执行机构 加热炉 D/A 数字控制计算机 多路开关 功率放大执行机构加热炉 A/D 多路开关 4信号放大- 温度传感器 信号放大温度传感器 *传感器(Sensor):温度、压力、流量、应力等. *计算机(Computer):进行各种数据处理（如滤波、 计算)、数据保存、打印，以及显示器显示字符、 曲线、图形、图象等
多路开关 数字控制计算机 D/A A/D 功率放大. 功率放大 执行机构 . 执行机构 加热炉. 加热炉 温度传感器 . 温度传感器 信号放大. 信号放大 多路开关 ◆A/D转换器、D/A转换器的应用 传感器(Sensor): 温度、压力、流量、应力等 . 计算机(Computer):进行各种数据处理 (如滤波、 计算 )、数据保存、打印, 以及显示器显示字符、 曲线、图形、图象等
10.1 Digital to Analog Converter 一.D/A转换器的基本原理 n-1 7 6 D/A 3 2 1 D 000001010011100101110111 *DoD1:输入的n位二进制数 *y。:与输入二进制数成比例的输出电压（或电流） *3位D/A转换器的转换特性
10.1 Digital to Analog Converter 一. D/A转换器的基本原理 1 001 2 010 3 011 4 100 5 101 6 110 7 111 D/A Dn-1 D 1 D 0 v o . vo /V 0 D 000 D0 ~Dn-1 : 输入的 n位二进制数 vo :与输入二进制数成比例的输出电压 (或电流 ) 3 位D/A转换器的转换特性
二.倒T形电阻网络D/A转换器(4-bitD/A) ◆R-2R倒T形电阻解码网络 D3D为4位的数字量输入(D3为最高位) 运算放大器A构成求和电路 (LSB) (MSB) D09 2R2R 2R 2R 基准电压
二. 倒T形电阻网络D/A转换器(4-bit D/A) D0 D1 D2 D3 (LSB) (MSB) S0 S1 S2 S3 Rf + A vO 2R 2R +VREF 2R R R 2R 2R R ◆R-2R倒T形电阻解码网络 D3 ~D0 为4位的数字量输入(D3 为最高位) 运算放大器A构成求和电路 基准电压
