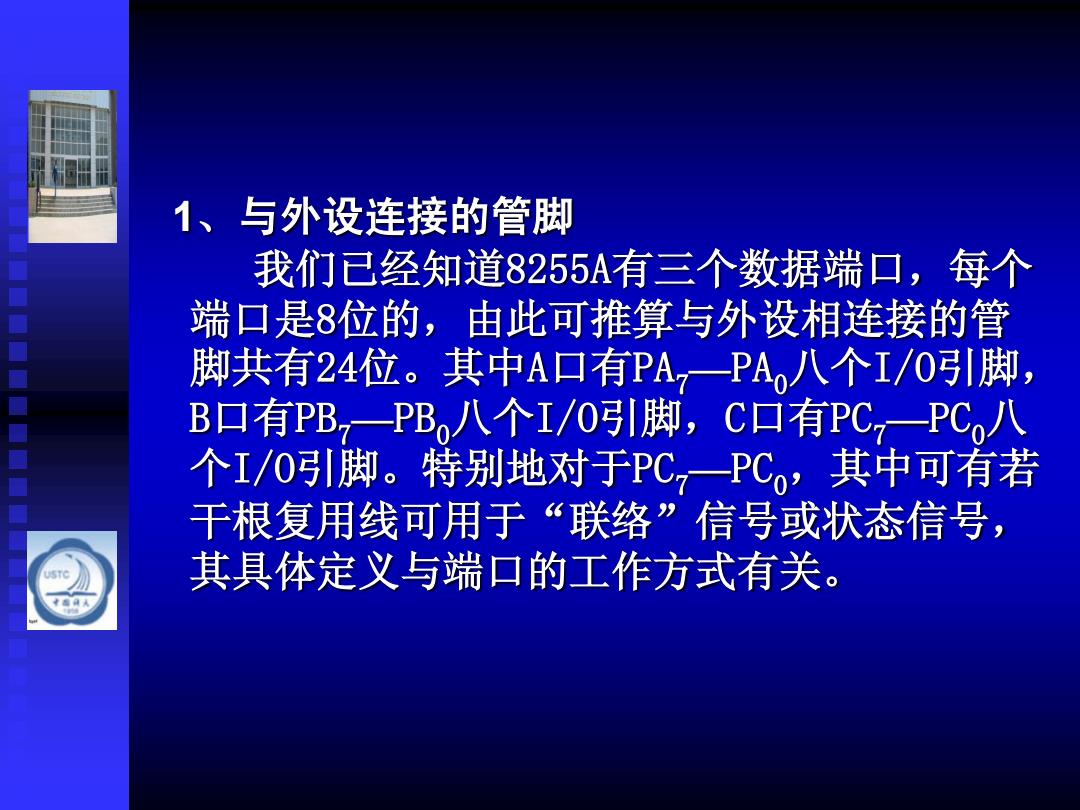

1、与外设连接的管脚 我们已经知道8255A有三个数据端口，每个 端口是8位的，由此可推算与外设相连接的管 脚共有24位。其中A口有PA7—PA,八个I/0引脚， B口有PB,一PB八个I/0引脚，C口有PC,一PC八 个I/0引脚。特别地对于PC,一PCo,其中可有若 干根复用线可用于“联络”信号或状态信号， 其具体定义与端口的工作方式有关
1、与外设连接的管脚 我们已经知道8255A有三个数据端口，每个 端口是8位的，由此可推算与外设相连接的管 脚共有24位。其中A口有PA7—PA0八个I/O引脚， B口有PB7—PB0八个I/O引脚，C口有PC7—PC0八 个I/O引脚。特别地对于PC7—PC0，其中可有若 干根复用线可用于“联络”信号或状态信号， 其具体定义与端口的工作方式有关
PA0...PA7 PBO...PB7 PCO...PC7 》
PA0…PA7 PB0…PB7 PC0…PC7

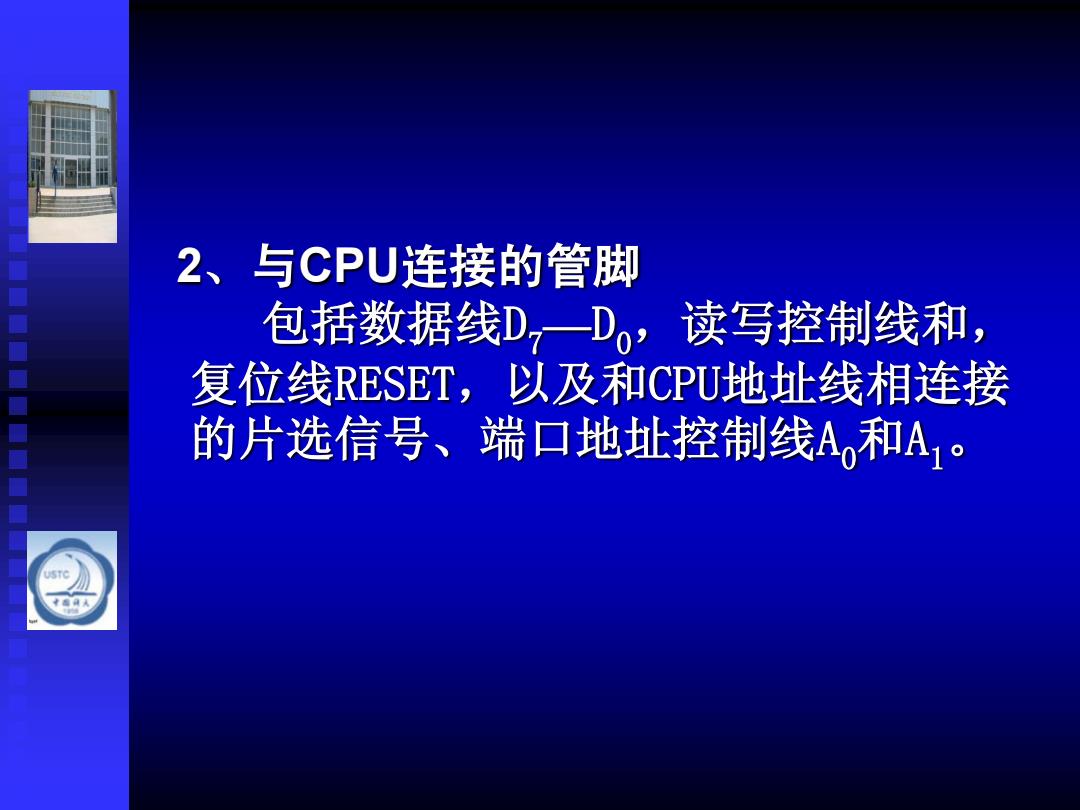

2、与CPU连接的管脚 包括数据线D,一Do, 读写控制线和， 复位线RESET,以及和CPU地址线相连接 的片选信号、端口地址控制线A和A1
2、与CPU连接的管脚 包括数据线D7—D0，读写控制线和， 复位线RESET，以及和CPU地址线相连接 的片选信号、端口地址控制线A0和A1
D0.D7 A0 /cS /WR /RD RESET
D0…D7 A0 A1 /CS /WR /RD RESET

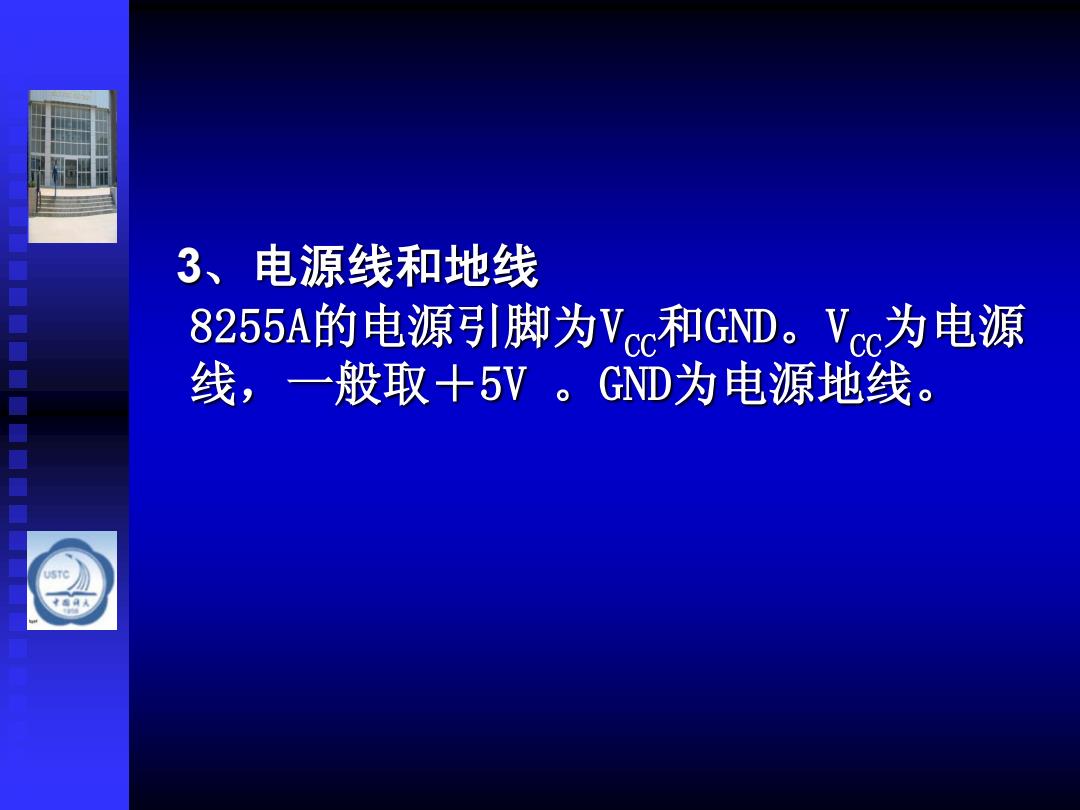

3、电源线和地线 8255A的电源引脚为V和GD。Vc为电源 线，一般取+5V。GD为电源地线
3、电源线和地线 8255A的电源引脚为VCC和GND。VCC为电源 线，一般取＋5V 。GND为电源地线
