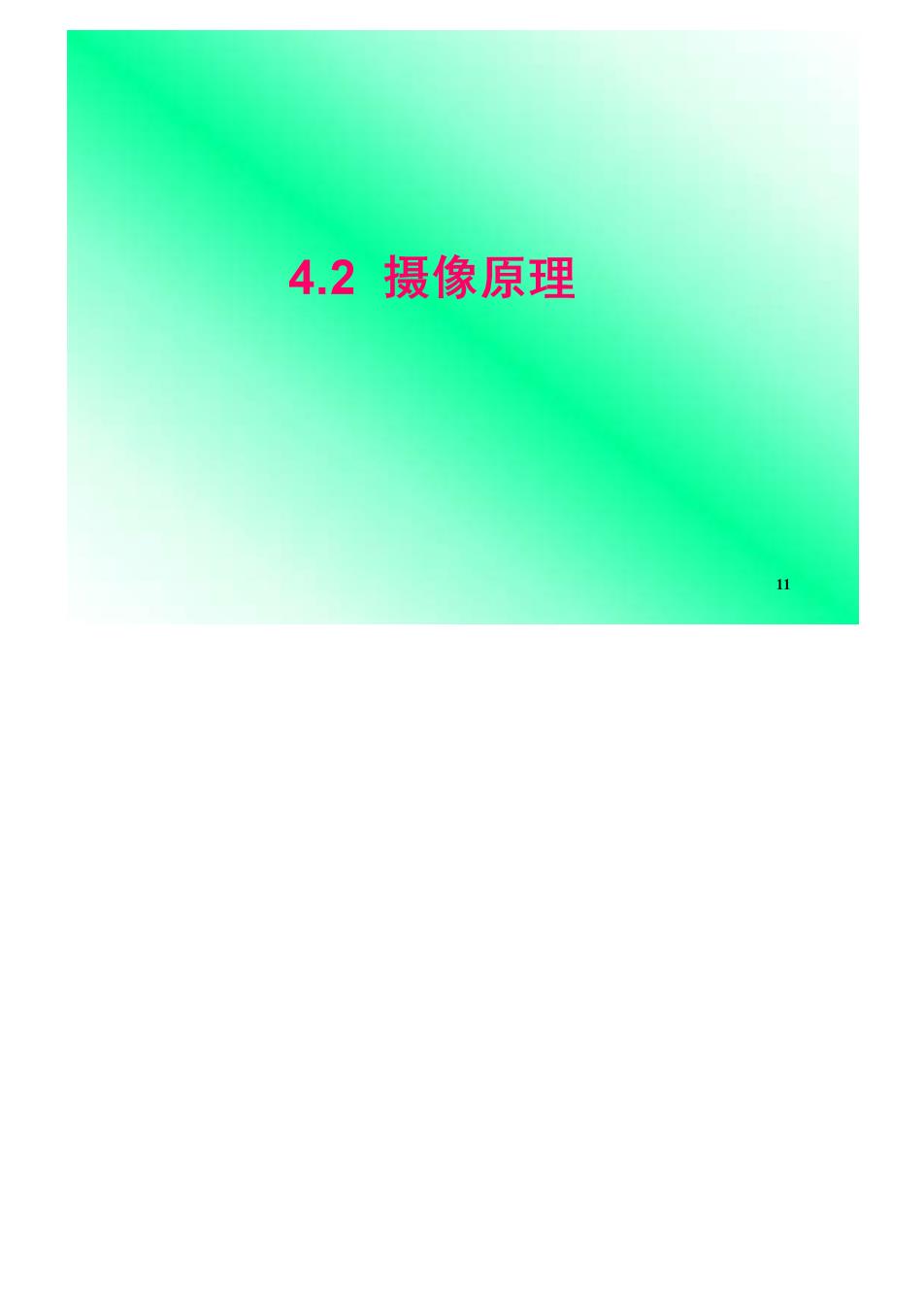

4.2摄像原理

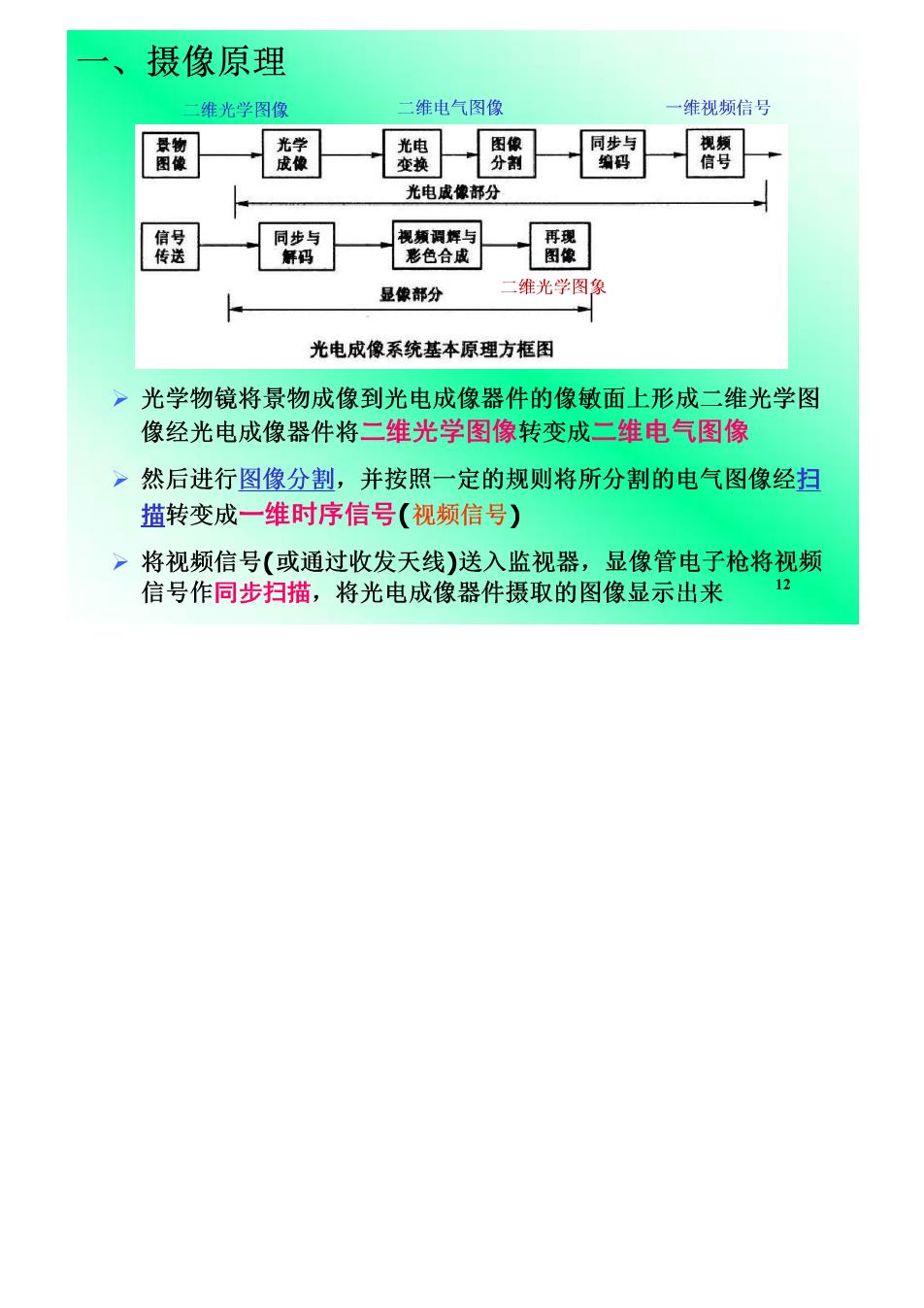

摄像原理 维光学图像 维电气图像 维视须信号 讯 菜 麴開阁牌 光电成像部分 器 園 显像部分 二维光学图象 光电成像系统基本原理方框图 >光学物镜将景物成像到光电成像器件的像敏面上形成二维光学图 像经光电成像器件将二维光学图像转变成二维电气图像 >然后进行图像分割，并按照一定的规则将所分割的电气图像经扫 描转变成一维时序信号（视频信号） 将视频信号（或通过收发天线）送入监视器，显像管电子枪将视频 信号作同步扫描，将光电成像器件摄取的图像显示出来

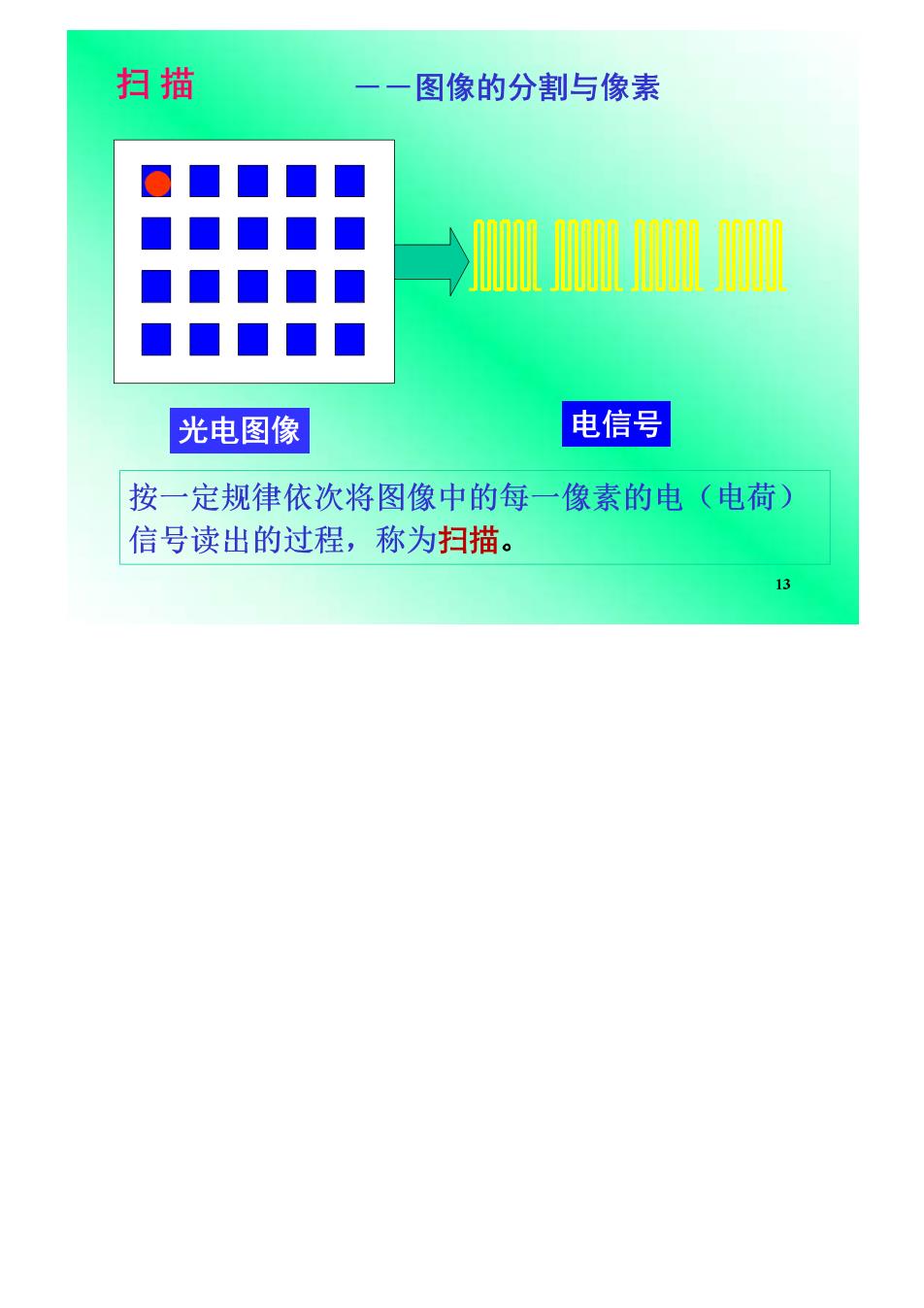

扫描 图像的分割与像素 咖咖咖咖 光电图像 电信号 按一定规律依次将图像中的每一像素的电（电荷） 信号读出的过程，称为扫描
二、基本概念 (1)帧、行、场 帧：一行接一行地（所有行：含奇数行和 偶数行)自上而下扫完一遍称为一帧，每 秒钟变化的画面数目为帧频。 行：扫描点从左扫到右称为一行。电子束 场回扫线行回扫线行扫描 扫描一行所需要的时间称为行周期（含行 逐行扫描光栅图像 逆程)。行周期的倒数称为行频。 场：电子枪对整个屏幕进行的行扫描称为 一场（只要扫描范围跨越了整个屏幕即可）： 所需时间为场周期（含回扫线）。每秒扫 描次数称为场频，又称为“垂直扫描频率” 或“刷新率
(2)扫描方式 >逐行扫描方式 场周 场正程时间 (侧场扫插锯齿技电流场逆时间 时 行正程时间间行扫捕锯齿被电流 场回扫线、行回扫线、行扫描线 逐行扫描电流被形 逐行扫描光栅图像 场频(50赫兹)=帧频(50赫兹)
