2009年诺贝尔奖物理学奖得主 obelpriset ifysik 200 贝尔实验室George Smith和illard Boyle将可视电话和半导体存储技 术结合发明了CCD原型 牌伊尔&史密斯一发明CCD图像传 现代CCD芯片外观
二、光电成像器件的类型 外光电：光电发射式摄像管 光电型 光电导式摄像管 真空电子束扫描 内光电 pn结型 光电成像器件 扫描型 热电型：热释电摄像管 固体自扫描：CCD,CMOS,CID 红外变像管 变像管（完 选通式变像管 (成像原理) 成图像光谱 紫外变像管 变换) X射线变像管 主要由像敏 扫描型 联武 面、电子透 像增强管（图像 镜&显像面 微通道板式 强度的变换) 构成 负电子亲和势阴极 X射线增强器 7
扫描型（间接成像、摄像型）图像传感器件工作原理： >通过电子束扫描或数字电路的自扫描方式将二维光学图像转 换成时序信号（视频信号） >视频信号再通过信号放大和同步控制等处理（或者将视频信 号经A/D转换为具有某种规范（制式）的数字信号) >通过相应的显示设备（如监视器）还原成二维光学图像信号 典型器件：光导摄像管（电子束扫描），CCD(固体自扫描) 主要应用：广播电视
电 信号板 光导配 光电阴极 存阳 透镜 光家 电子束 光电子 电子 描 象区 扫描区 (a)柳鱼管 再种不可夹型凝象管结物示尚光电爱剂型适象等 自扫 摄像头 输出一维视频信号

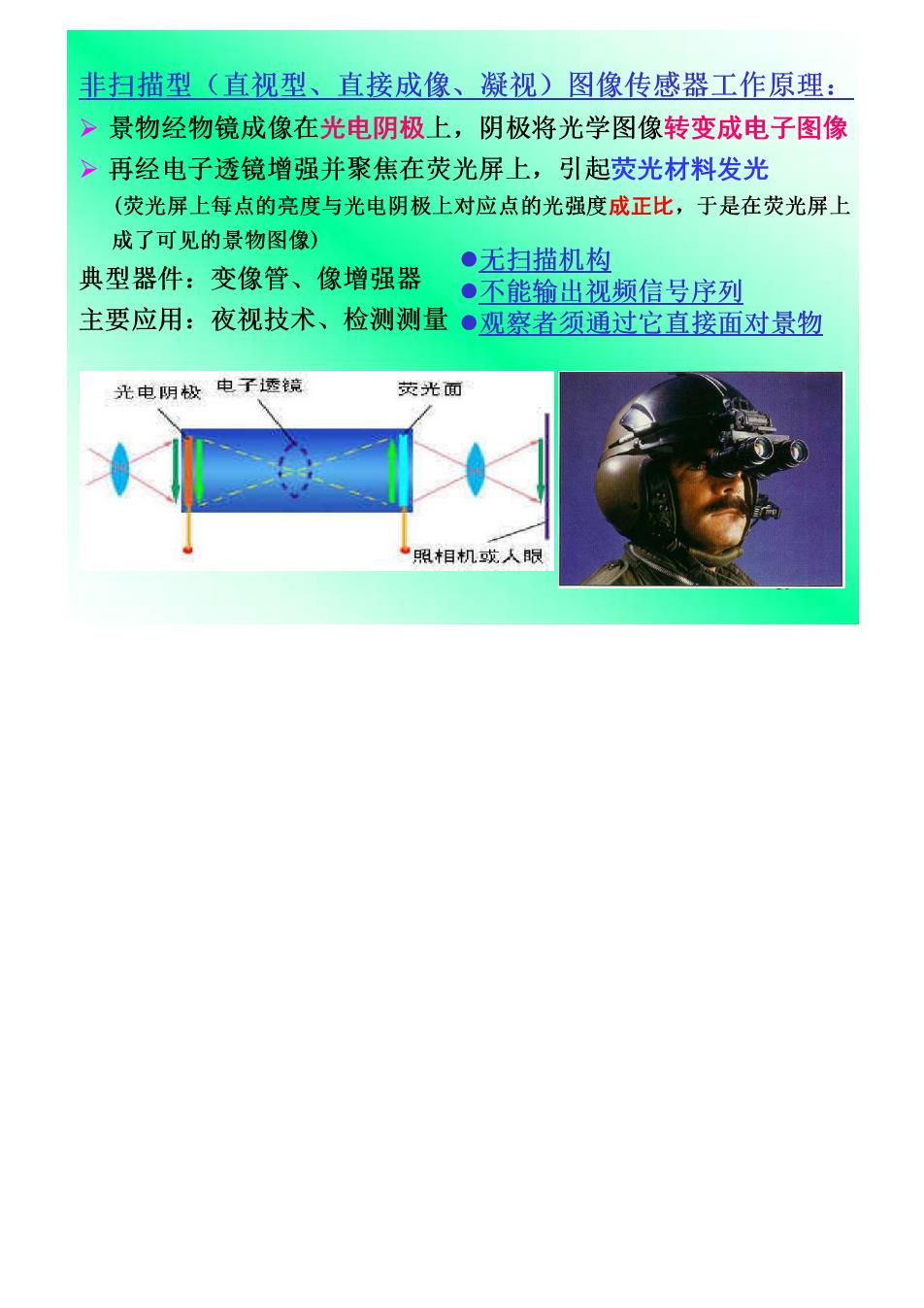

非扫描型（直视型、直接成像、凝视）图像传感器工作原理： >景物经物镜成像在光电阴极上，阴极将光学图像转变成电子图像 ~再经电子透镜增强并聚焦在荧光屏上，引起荧光材料发光 (荧光屏上每点的亮度与光电阴极上对应点的光强度成正比，于是在荧光屏上 成了可见的景物图像) ●无扫描机构 典型器件：变像管、像增强器●不能输出视频信号序列 主要应用：夜视技术、检测测量●观察者须通过它直接面对景物 光电阴极电子透镜 荧光面 照相机或人眼
