Xidian University 电波传播概论 Principle of Radio Wave Propagation 主讲：李仁先 rxli@mail.xidian.edu.cn https://faculty.xidian.edu.cn/LRX2/zh CN/index.htm
电波传播概论 Principle of Radio Wave Propagation 主讲： 李仁先 rxli@mail.xidian.edu.cn https://faculty.xidian.edu.cn/LRX2/zh_CN/index.htm

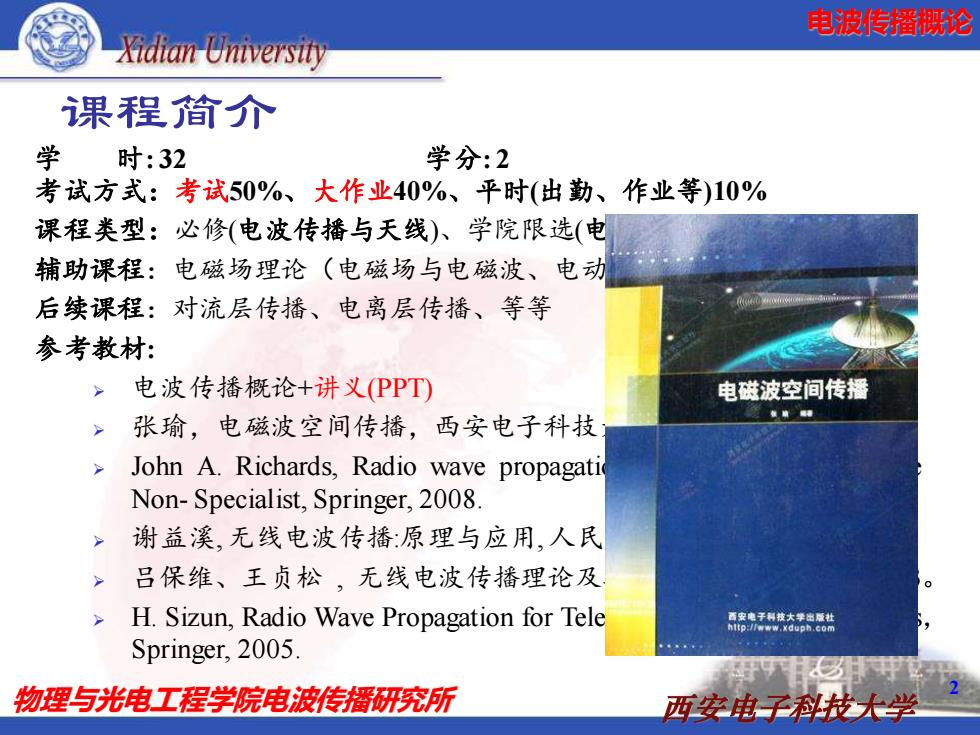

电波传播概论 Xidian University 课程简介 学 时：32 学分：2 考试方式：考试50%、大作业40%、平时（出勤、作业等）10% 课程类型：必修（电波传播与天线）、学院限选（电 辅助课程：电磁场理论（电磁场与电磁波、电动 后续课程：对流层传播、电离层传播、等等 参考教材： ,电波传播概论+讲义(PPT) 电磁波空间传播 > 张瑜，电磁波空间传播，西安电子科技 > John A.Richards,Radio wave propagati Non-Specialist,Springer,2008. 谢益溪，无线电波传播：原理与应用，人民 ,吕保维、王贞松，无线电波传播理论及 H.Sizun,Radio Wave Propagation for Tele 商牙供酷 Springer,2005. 物理与光电工程学院电波传播研究所 2 西安电子科技大学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 2 课程简介 学 时: 32 学分: 2 考试方式：考试50%、大作业40%、平时(出勤、作业等)10% 课程类型：必修(电波传播与天线)、学院限选(电子信息科学与技术) 辅助课程：电磁场理论（电磁场与电磁波、电动力学）、天线理论 后续课程：对流层传播、电离层传播、等等 参考教材: ➢ 电波传播概论+讲义(PPT) ➢ 张瑜，电磁波空间传播，西安电子科技大学出版社，2007。 ➢ John A. Richards, Radio wave propagation- An Introduction for the Non- Specialist, Springer, 2008. ➢ 谢益溪,无线电波传播:原理与应用,人民邮电出版社，2008。 ➢ 吕保维、王贞松 , 无线电波传播理论及其应用, 科学出版社，2003。 ➢ H. Sizun, Radio Wave Propagation for Telecommunication Applications， Springer, 2005
THE ELECTROMAGNETIC SPECTRUM Wavelength 102102101 10110210310410510%10210810101010111012 (in meters) longer Size of a wavelength Protein Water Molecule Common name of wave RADIO WAVES INFRARED JLTRAVIOLE日 HAR了XRA MICROWAVE图 SOFTX RAYS CAMMA RAYS Sources MRa的Mowe L Bado Frequency (waves per second) 1051010810101e10110210131014101510t6107101610191020 Energy of one photon (electron volts) 10-910810210610510410310210111031021031010310
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 3 什么是电波？ 电波又称无线电波，指频率从几十赫兹（甚至更低）到3000 千兆赫兹左右（波长从几十兆米到0.1毫米左右）频谱范围内 的电磁波。 什么是无线电波传播？ 发射天线或自然辐射源所辐射的无线电波，通过自然条件下 的媒质到达接收天线的过程
电波传播概论 Xidian University 无线电波谱 频段 波段 频率 波长 极低频ELF) 极长波 <30Hz >104km 超低频(SLF) 超长波 30300Hz 104.103km 特低频(ULF) 特长波 300—3000Hz 103.102km 甚低频(VLF) 甚长波 3-30KHz 102.10km 低频LF) 长波 30-300KHz 104.103m 中频MF) 中波 0.3-3M1Hz 103-102m 高频HF) 短波 3-30MHz 10210m 甚高频(VHF) 超短波 30300MHz 10-1m 特高频(UHF) 分米波 0.3-3GHz 1-0.1m 超高频(SHF 厘米波 3-30GHz 10-1cm 极高频(EHF) 毫米波 30—300GHz 10-1mm 超极高频 亚毫米波 300-3000GHz 1-0.1mm 物理与光电工程学院电波传播研究所 西安电子科技大学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 4 超极高频 亚毫米波 300—3000GHz 1-0.1mm 极高频(EHF) 毫米波 30—300GHz 10-1mm 超高频(SHF) 厘米波 3—30GHz 10-1cm 特高频(UHF) 分米波 0.3—3GHz 1-0.1m 甚高频(VHF) 超短波 30—300MHz 10-1m 102 高频(HF) 短波 3—30MHz -10m 103 -10 中频(MF) 中波 0.3—3MHz 2m 104 -10 低频(LF) 长波 30—300KHz 3m 102 甚低频(VLF) 甚长波 3—30KHz -10km 103 -102 特低频(ULF) 特长波 300—3000Hz km 104 -103 超低频(SLF) 超长波 30—300Hz k m >104 极低频(ELF) 极长波 <30Hz km 频段 波段 频率 波长 无线电波谱
电波传播概论 Xidian University 常用微波波段划分 波段名称 频率范围(GHz 波段名称 频率范围(GH☑ UHF 0.3—1.12 Ka 26.5 -40 L 1.12-1.7 Q 33-50 LS 1.7—2.6 U 4060 S 2.6—3.95 M 50—75 C 3.95-5.85 E 60—90 XC 5.85—8.2 力 90—140 X 8.2—12.4 G 140220 Ku 12.4—18 R 220—325 K 18—26.5 物理与光电工程学院电波传播研究所 西安电子科技大学
物理与光电工程学院电波传播研究所 西安电子科技大学 电波传播概论 5 常用微波波段划分 K 18——26.5 Ku 12.4——18 R 220——325 X 8.2——12.4 G 140——220 XC 5.85——8.2 F 90——140 C 3.95——5.85 E 60——90 S 2.6——3.95 M 50——75 LS 1.7——2.6 U 40——60 L 1.12——1.7 Q 33——50 UHF 0.3——1.12 Ka 26.5——40 波段名称 频率范围(GHz) 波段名称 频率范围(GHz)
