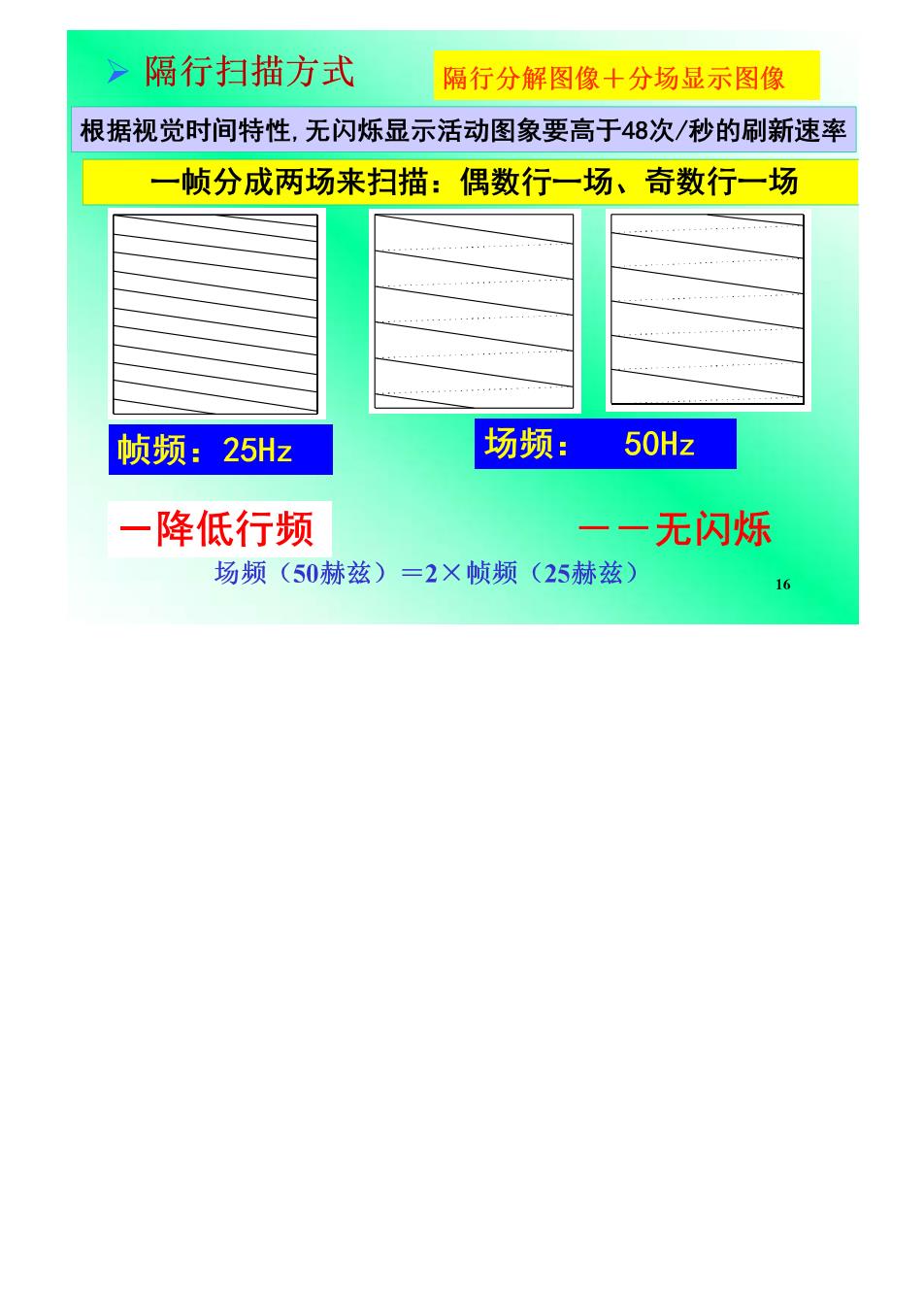

。隔行扫描方式隔行分解图像+分场显示图像 根据视觉时间特性，无闪烁显示活动图象要高于48次/秒的刷新速率 一帧分成两场来扫描：偶数行一场、奇数行一场 帧频：25Hz 场频： 50Hz 一降低行频 一一 无闪烁 场频(50赫兹)=2×帧频(25赫兹) 6

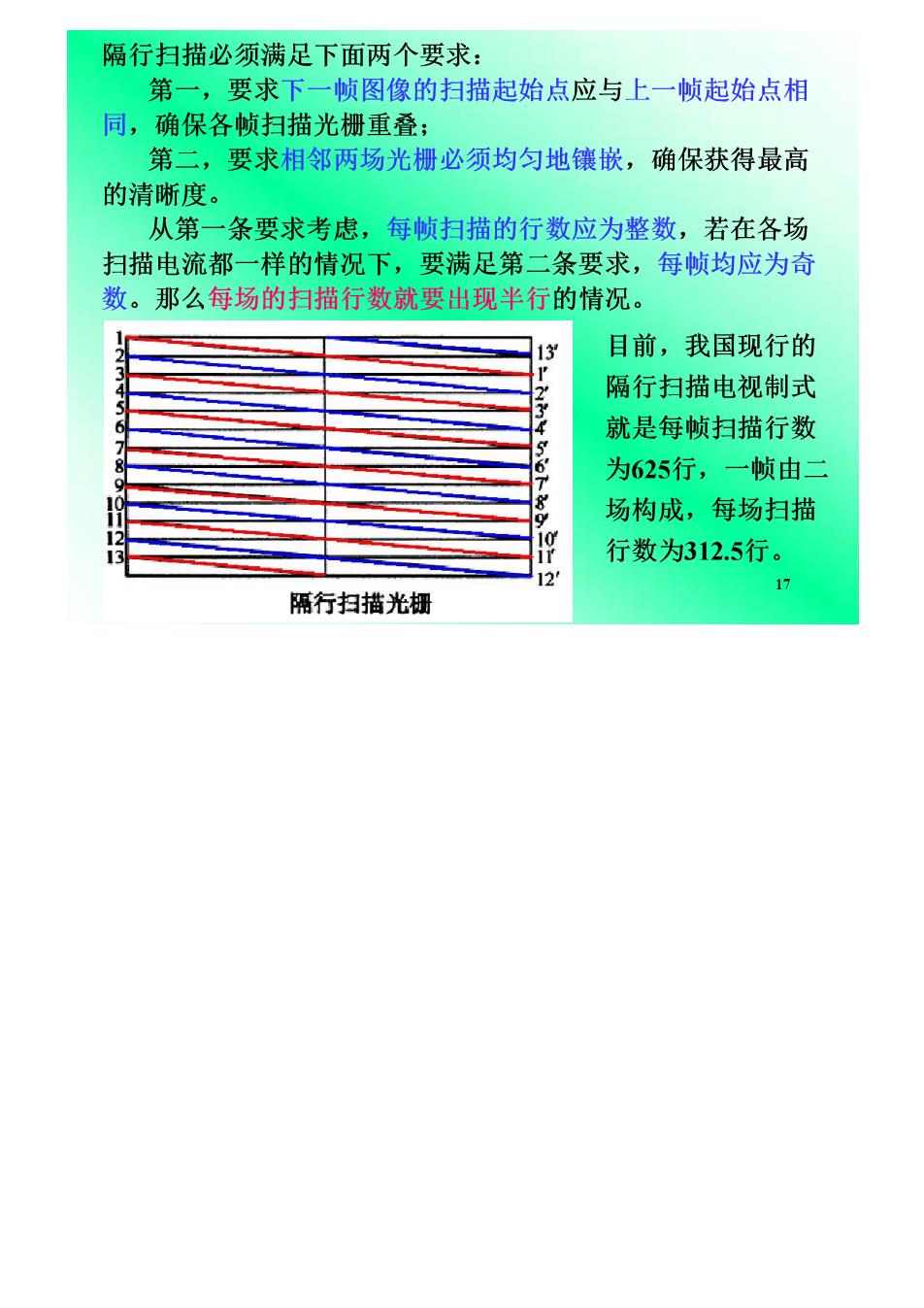

隔行扫描必须满足下面两个要求： 第一，要求下一帧图像的扫描起始点应与上一帧起始点相 同，确保各帧扫描光栅重叠； 第二，要求相邻两场光栅必须均匀地镶嵌，确保获得最高 的清晰度。 从第一条要求考虑，每帧扫描的行数应为整数，若在各场 扫描电流都一样的情况下，要满足第二条要求，每帧均应为奇 数。那么每场的扫描行数就要出现半行的情况。 目前，我国现行的 隔行扫描电视制式 就是每帧扫描行数 为625行，一帧由二 场构成，每场扫描 行数为312.5行。 17 隔行扫描光栅
4.4电荷耦合器件(CCD) (Charge Coupled Devices)

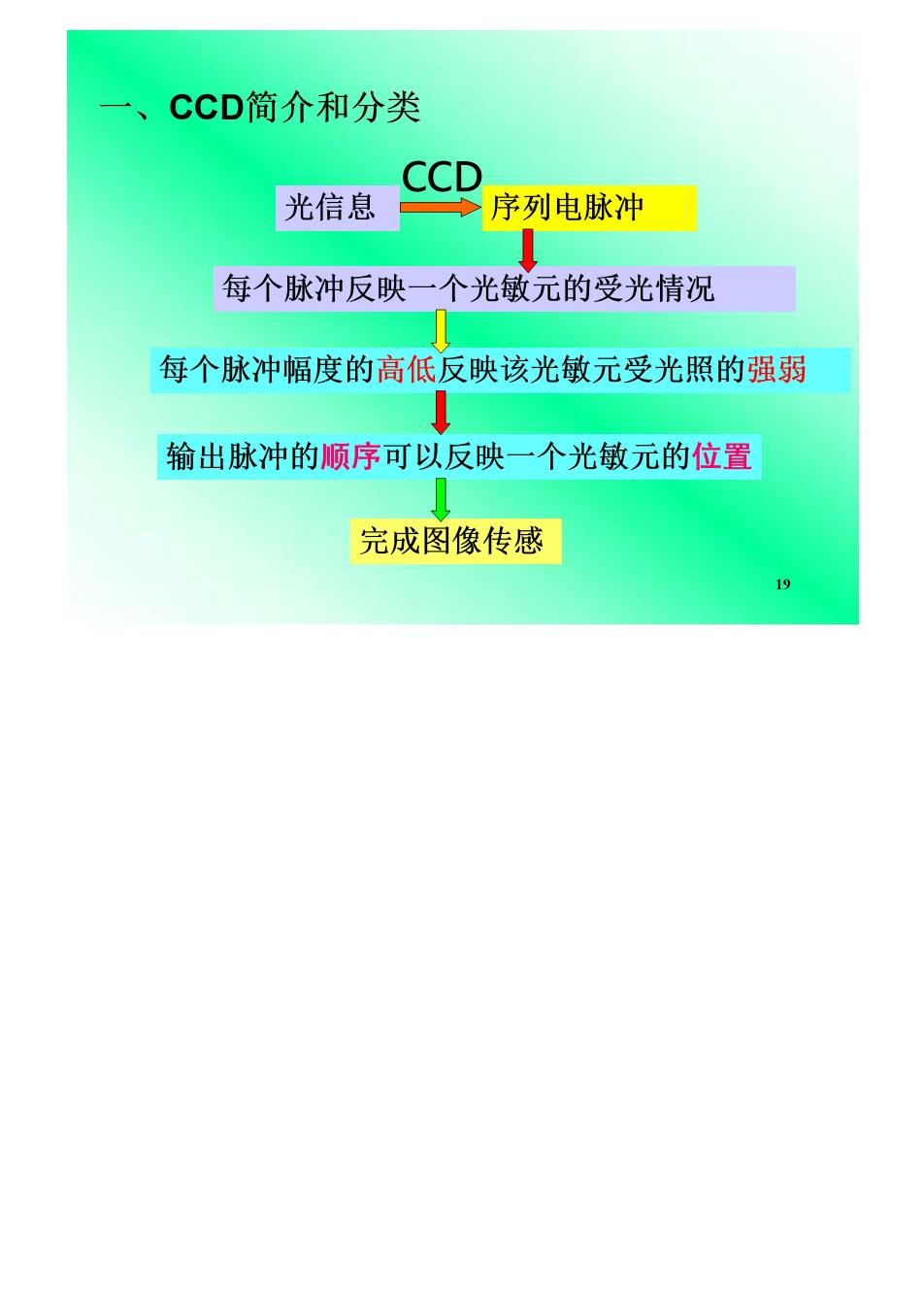

CCD简介和分类 CCD 光信息 序列电脉冲 每个脉冲反映一个光敏元的受光情况 每个脉冲幅度的高低反映该光敏元受光照的强弱 输出脉冲的顺序可以反映一个光敏元的位置 完成图像传感

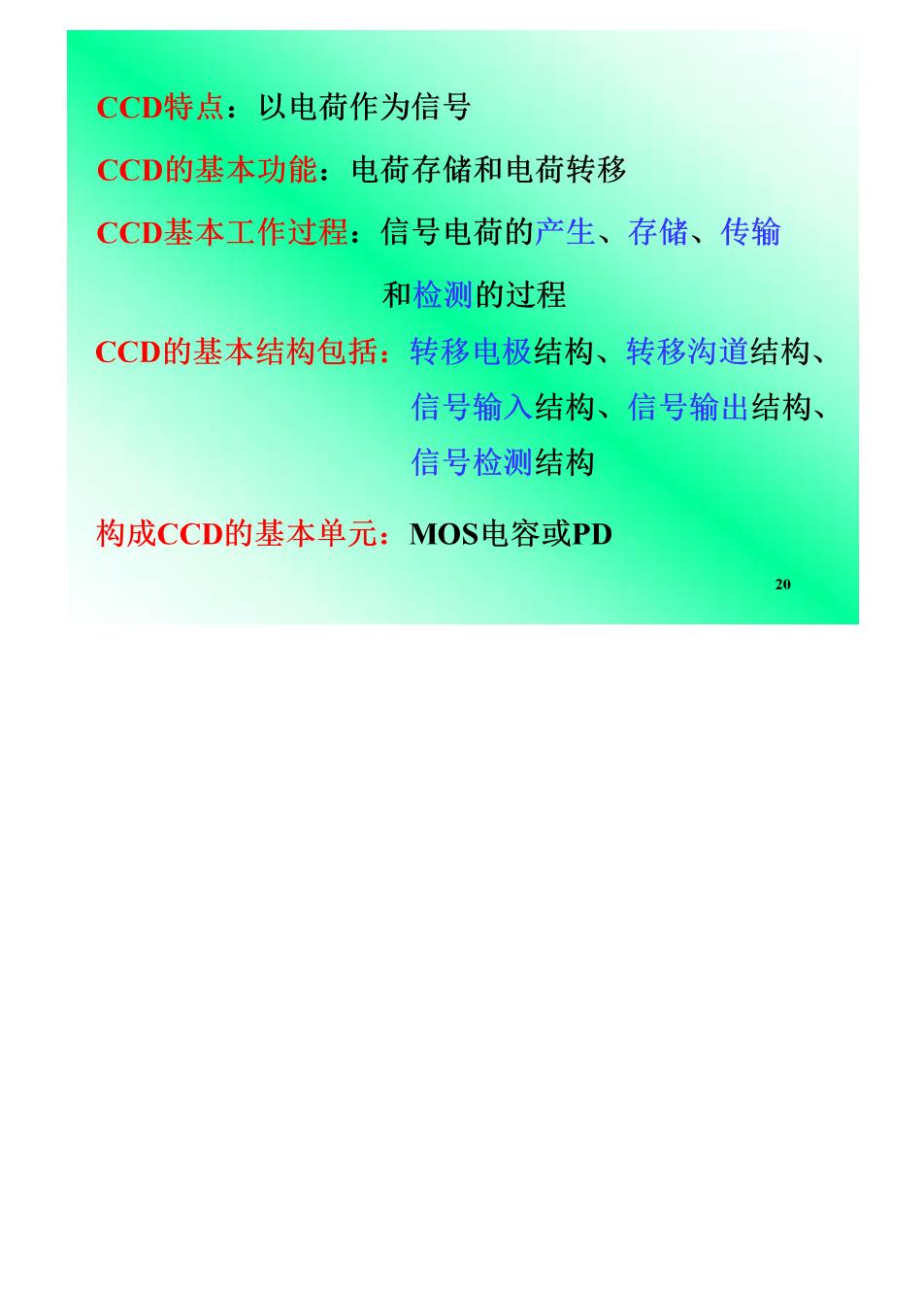

CCD特点：以电荷作为信号 CCD的基本功能：电荷存储和电荷转移 CCD基本工作过程：信号电荷的产生、存储、传输 和检测的过程 CCD的基本结构包括：转移电极结构、转移沟道结构、 信号输入结构、信号输出结构、 信号检测结构 构成CCD的基本单元：MOS电容或PD
