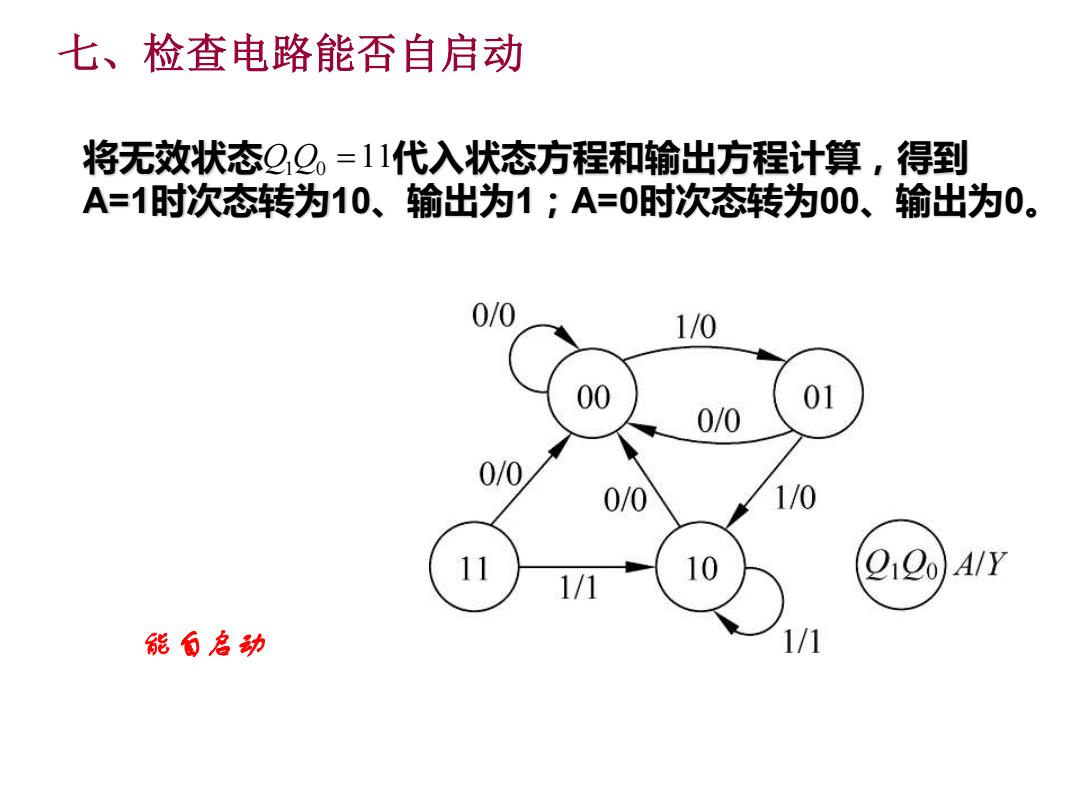

七、检查电路能否自启动 将无效状态QQ,=11代入状态方程和输出方程计算，得到 A=1时次态转为10、输出为1；A=0时次态转为00、输出为0。 0/0 1/0 00 01 0/0 0/0 0/0 1/0 11 919o)A/Y 1/1 能自名动
七、检查电路能否自启动 Q1 Q0 =11 能自启动 将无效状态 代入状态方程和输出方程计算，得到 A=1时次态转为10、输出为1；A=0时次态转为00、输出为0
6.4.2复杂时序逻辑电路的设计 自项向下 采用层次化结构设计方法 (自底向上 无论哪一种做法，首先都需要将整个电路逐级划分为若 干比较简单的、容易实现的功能模块，每个模块实现一定的 逻辑功能。 在比较复杂的时序逻辑电路中，通常还必须设计一个控 制电路，用来控制这些模块电路按照规定的时序运行。通常 把这种含有控制模块的数宇电路称为数字系统。 一般用自底向上的方法设计，则用已有的标准化中、小 规模集成电路完全可以实现每一个底层模块的功能
6.4.2 复杂时序逻辑电路的设计 采用层次化结构设计方法 自顶向下 自底向上 无论哪一种做法，首先都需要将整个电路逐级划分为若 干比较简单的、容易实现的功能模块，每个模块实现一定的 逻辑功能。 在比较复杂的时序逻辑电路中，通常还必须设计一个控 制电路，用来控制这些模块电路按照规定的时序运行。通常 把这种含有控制模块的数字电路称为数字系统。 一般用自底向上的方法设计，则用已有的标准化中、小 规模集成电路完全可以实现每一个底层模块的功能
例6.4.3设计一个简单的电子钟，要求以十进制数显示时、分、 秒，并具有时、分、秒校准功能。 解：根据设计要求，首先将电子钟划分为计时电路、显示电路 和计时校准控制电路三个顶级模块。 将计时电路划分为秒计数器、分计数器和时计数器三个下 一级模块。 将显示电路划分为秒显示、分显示和时显示三个下一级模 块。 解读：图6.4.13
例6.4.3 设计一个简单的电子钟，要求以十进制数显示时、分、 秒，并具有时、分、秒校准功能。 解：根据设计要求，首先将电子钟划分为计时电路、显示电路 和计时/校准控制电路三个顶级模块。 将计时电路划分为秒计数器、分计数器和时计数器三个下 一级模块。 将显示电路划分为秒显示、分显示和时显示三个下一级模 块。 解读：图6.4.13
