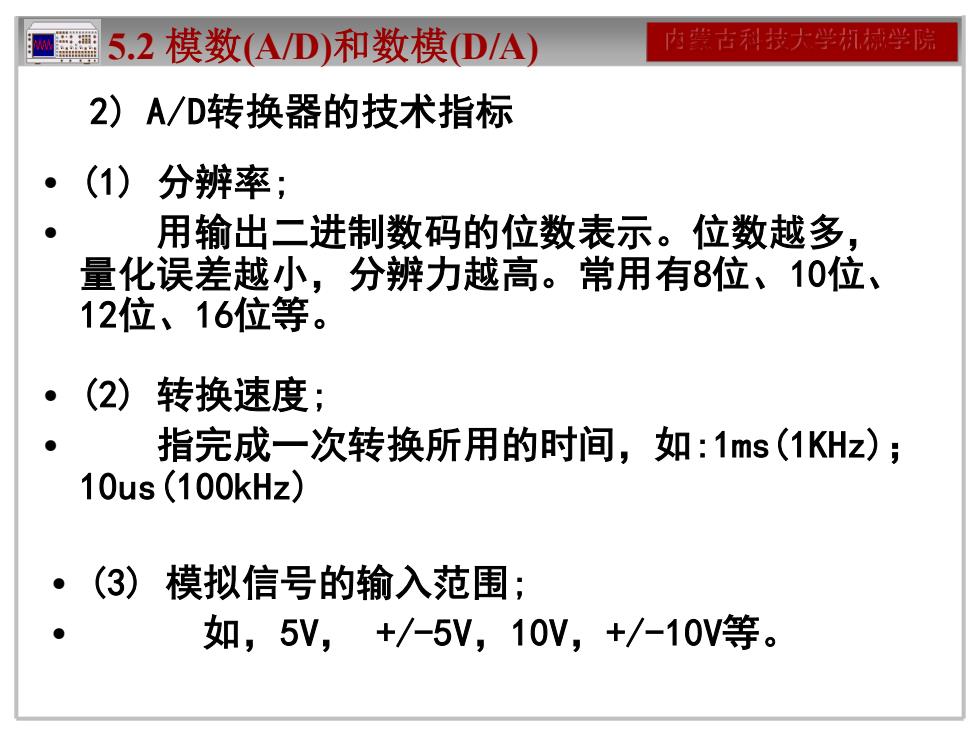

内蒙古利技大学机械学院5.2模数（A/D)和数模（D/A)2）A/D转换器的技术指标(1)分辨率;用输出二进制数码的位数表示。位数越多量化误差越小，分辨力越高。常用有8位、10位12位、16位等。(2)转换速度；指完成一次转换所用的时间，如：1ms（1KHz）；10us (100kHz)(3)模拟信号的输入范围如，5V，+/-5V，10V，+/-10V等
内蒙古科技大学机械学院 2) A/D转换器的技术指标 5.2 模数(A/D)和数模(D/A) • (3) 模拟信号的输入范围; • 如，5V， +/-5V，10V，+/-10V等。 • (1) 分辨率; • 用输出二进制数码的位数表示。位数越多， 量化误差越小，分辨力越高。常用有8位、10位、 12位、16位等。 • (2) 转换速度; • 指完成一次转换所用的时间，如:1ms(1KHz)； 10us(100kHz)

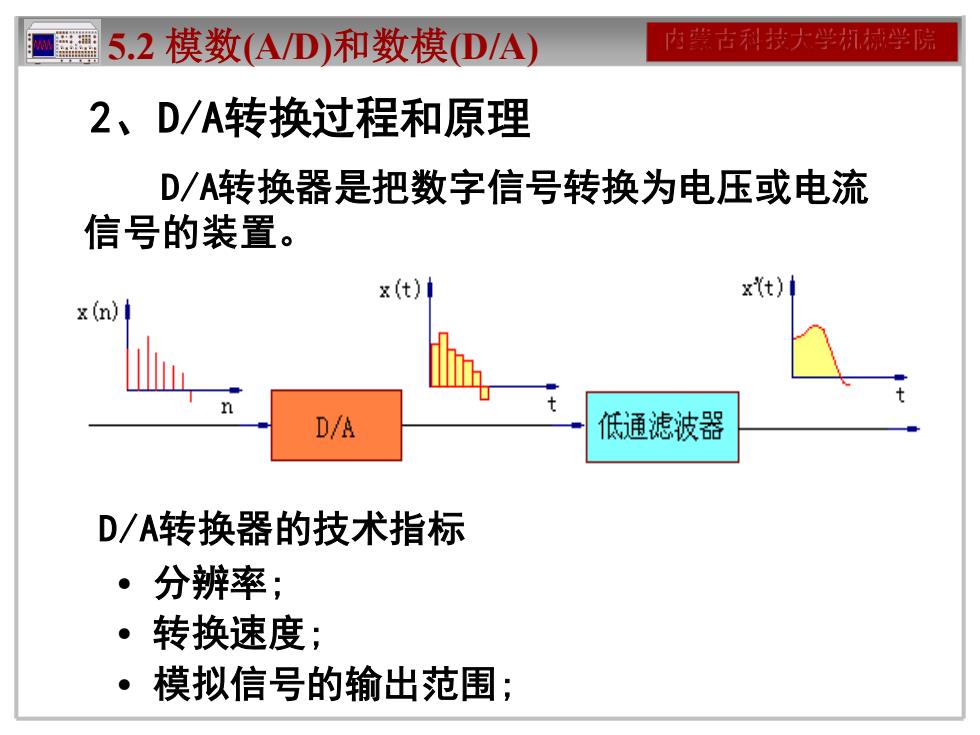

内蒙古利技大学机械学院5.2模数（A/D）和数模（D/A2、D/A转换过程和原理D/A转换器是把数字信号转换为电压或电流信号的装置。x(t) x(t) x(n)nD/A低通滤波器D/A转换器的技术指标·分辨率;转换速度；，模拟信号的输出范围；
内蒙古科技大学机械学院 2、D/A转换过程和原理 5.2 模数(A/D)和数模(D/A) D/A转换器是把数字信号转换为电压或电流 信号的装置。 D/A转换器的技术指标 • 分辨率; • 转换速度; • 模拟信号的输出范围;

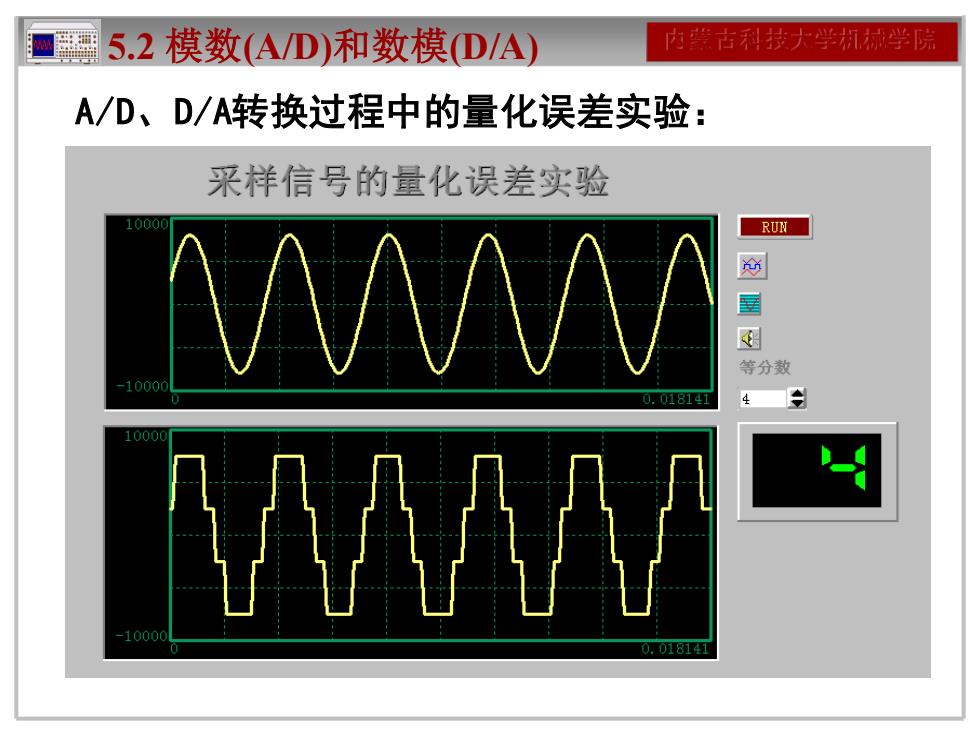

内蒙古利技大学机械学院5.2模数（A/D）和数模（D/AA/D、D/A转换过程中的量化误差实验采样信号的量化误差实验10000RUN等分数10000000V-10000
内蒙古科技大学机械学院 A/D、D/A转换过程中的量化误差实验： 5.2 模数(A/D)和数模(D/A)

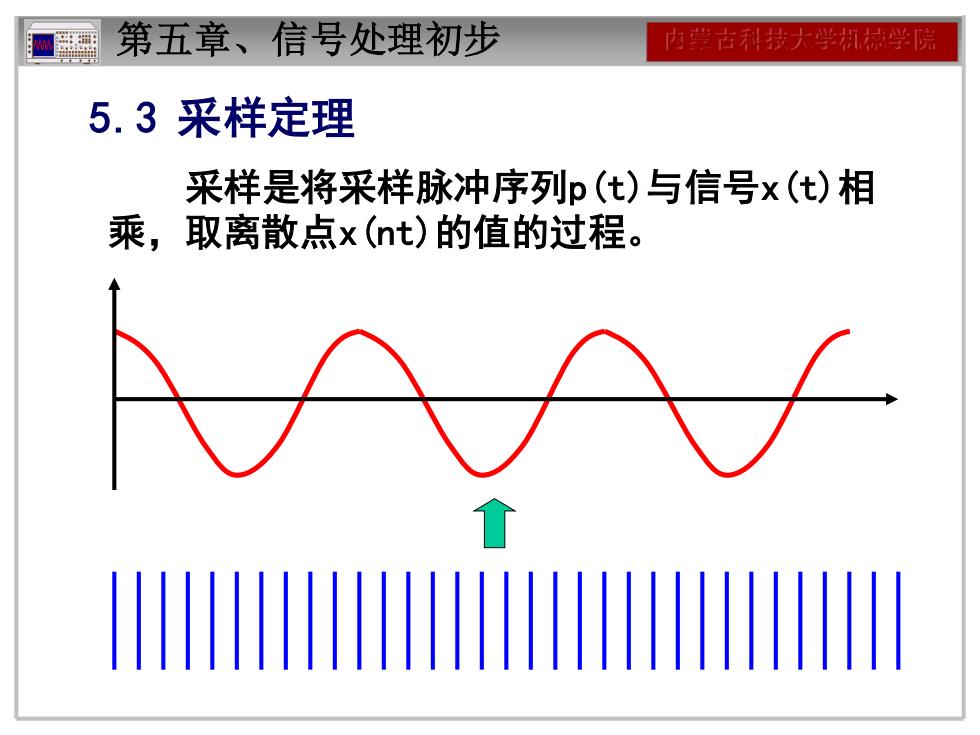

第五章、信号处理初步内学古利技大学机械学院5.3采样定理采样是将采样脉冲序列p(t)与信号x(t)相乘，取离散点x(nt)的值的过程
内蒙古科技大学机械学院 5.3 采样定理 第五章、信号处理初步 采样是将采样脉冲序列p(t)与信号x(t)相 乘，取离散点x(nt)的值的过程

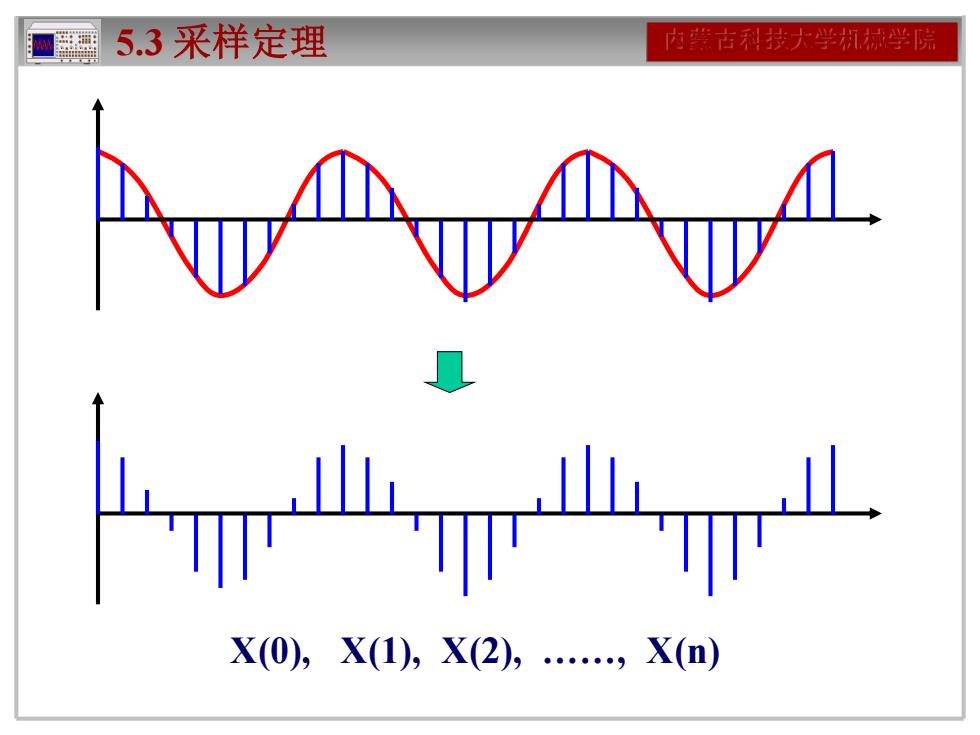

5.3采样定理内蒙古利技大学机械学院X(0), X(1), X(2), ......, X(n)
5.3 采样定理 内蒙古科技大学机械学院 X(0), X(1), X(2), ., X(n)
