W WXH 202S华教入20 2、存储器 RAM①随机存取存储器：可读可写，没有断电保持功能。 (ROM①只读存储器：只读，不能写。 (EPROM)可擦除可编程序的只读存储器：非易失性用紫外线照 射芯片上的透镜窗口，可以擦除已写入的内容，写入新内容。 (EPPROM)可电擦除：的它是非易失的，间有ROM的非易 失性和RAM的随机存取的优点.但价格比较高。 RAM存放用户程序 ROM存放用户程序 囚
WXH WXH 21 2025 年 1 月11日星期六 2、存储器 (RAM) 随机存取存储器：可读可写，没有断电保持功能。 (ROM)只读存储器：只读，不能写。 (EPROM)可擦除可编程序的只读存储器：非易失性.用紫外线照 射芯片上的透镜窗口，可以擦除已写入的内容,写入新内容。 (EPPROM)可电擦除：的它是非易失的,间有ROM的非易 失性和RAM的随机存取的优点.但价格比较高。 RAM存放用户程序 ROM存放用户程序

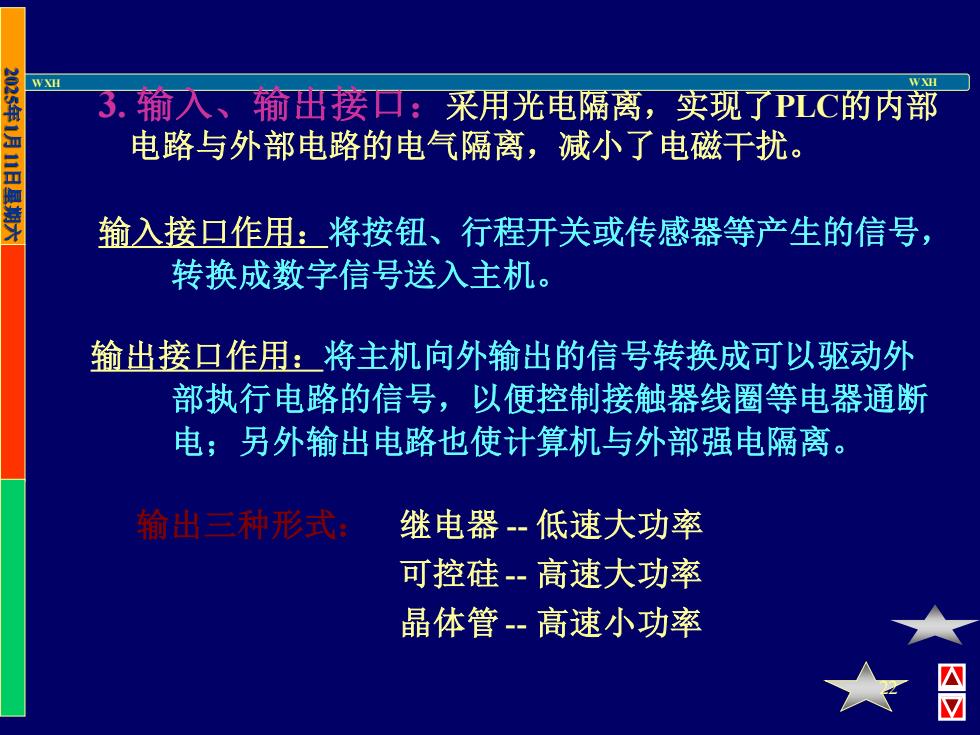

W 202S全儿HTE机x 3.输入、输出接口：采用光电隔离，实现了PLC的内部 电路与外部电路的电气隔离，减小了电磁干扰。 输入接口作用：将按钮、行程开关或传感器等产生的信号， 转换成数字信号送入主机。 输出接口作用：将主机向外输出的信号转换成可以驱动外 部执行电路的信号，以便控制接触器线圈等电器通断 电；另外输出电路也使计算机与外部强电隔离。 输出三种形式： 继电器-低速大功率 可控硅高速大功率 晶体管-高速小功率 ★
WXH WXH 22 2025 年 1 月11日星期六 3. 输入、输出接口：采用光电隔离，实现了PLC的内部 电路与外部电路的电气隔离，减小了电磁干扰。 输出接口作用：将主机向外输出的信号转换成可以驱动外 部执行电路的信号，以便控制接触器线圈等电器通断 电；另外输出电路也使计算机与外部强电隔离。 输出三种形式： 继电器 - 低速大功率 可控硅 - 高速大功率 晶体管 - 高速小功率 输入接口作用：将按钮、行程开关或传感器等产生的信号， 转换成数字信号送入主机

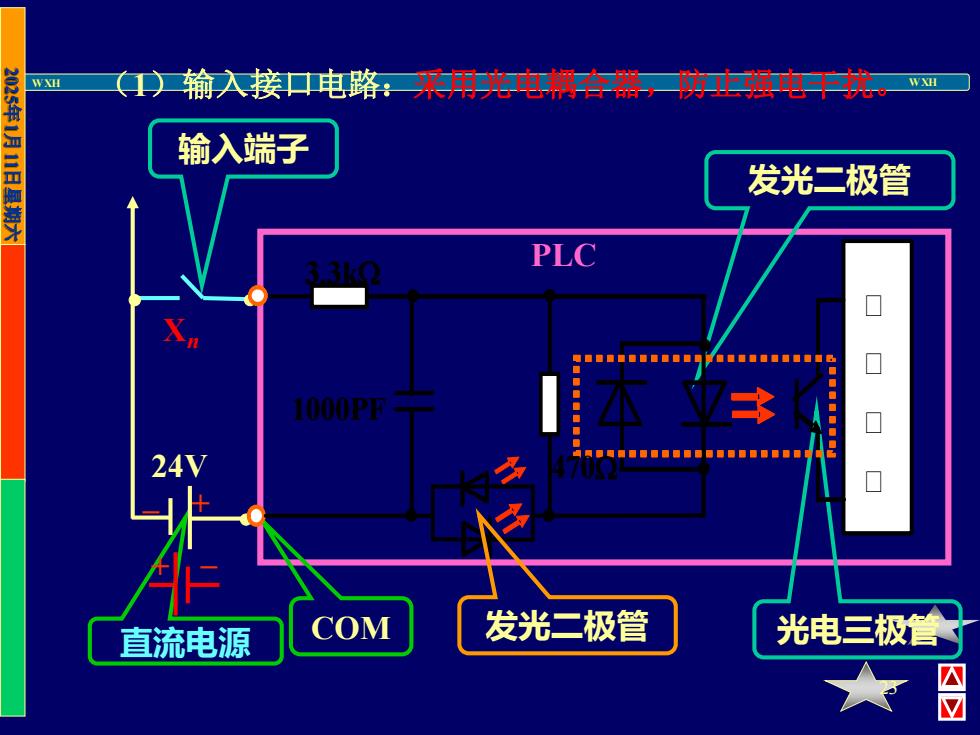

输入接口电路：采 止强电王 WX 202S华教入20 输入端子 发光二极管 PLC 1000H 24V 直流电源 COM 发光二极管 光电三极管
WXH WXH 23 2025 年 1 月11日星期六 （1）输入接口电路：采用光电耦合器，防止强电干扰。 COM 光电三极管 发光二极管 直流电源 输入端子 + – PLC Xn + 24V – 内 内 内 内 3.3k 1000PF 470 内 内 内 内 3.3k 1000PF 470 发光二极管

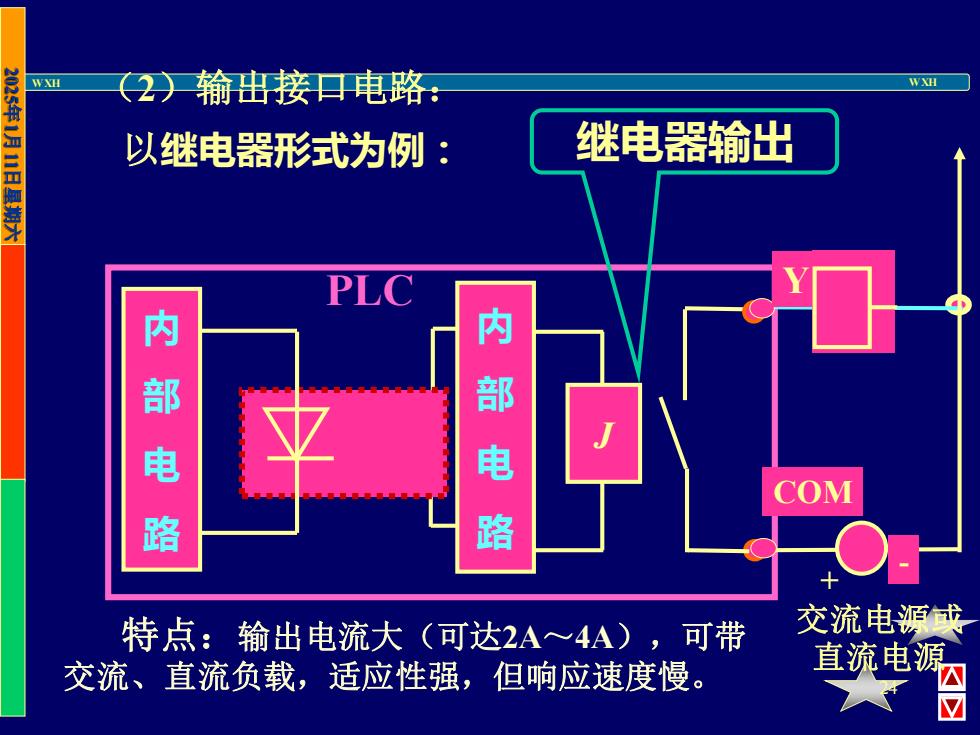

(2)输出接口电路： WXH 以继电器形式为例： 继电器输出 PLC 内部电路 内部电 路 COM 特点：输出电流大（可达2A~4A),可带 交流电源感 交流、直流负载，适应性强，但响应速度慢。 直流电源
WXH WXH 24 2025 年 1 月11日星期六 继电器输出 （2）输出接口电路： 以继电器形式为例： PLC 内 部 电 路 内 部 电 路 J + 交流电源或 直流电源 Y COM - 特点：输出电流大（可达2A～4A），可带 交流、直流负载，适应性强，但响应速度慢

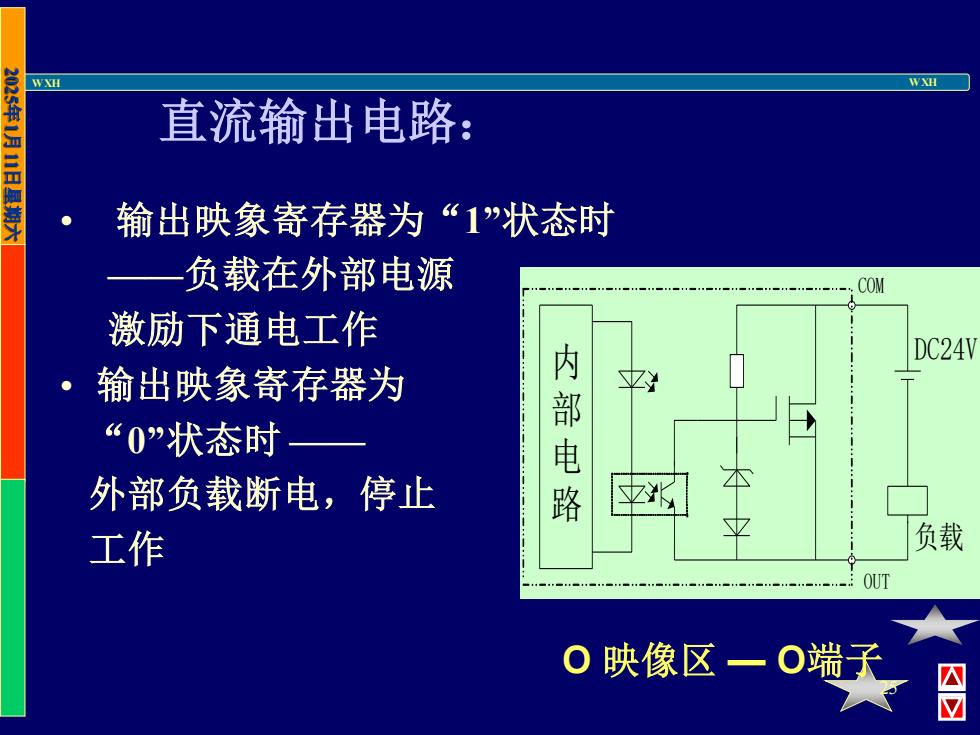

WX WXH 202S华教入20 直流输出电路： 输出映象寄存器为“1”状态时 负载在外部电源 COM 激励下通电工作 DC24V 输出映象寄存器为 “0”状态时 外部负载断电，停止 内部电路 本平 工作 负载 OUT 映像区一O端子 四
WXH WXH 25 2025 年 1 月11日星期六 直流输出电路： 内 部 电 路 负载 DC24V COM OUT O 映像区 — O端子 • 输出映象寄存器为“1”状态时 ——负载在外部电源 激励下通电工作 • 输出映象寄存器为 “0”状态时 —— 外部负载断电，停止 工作
