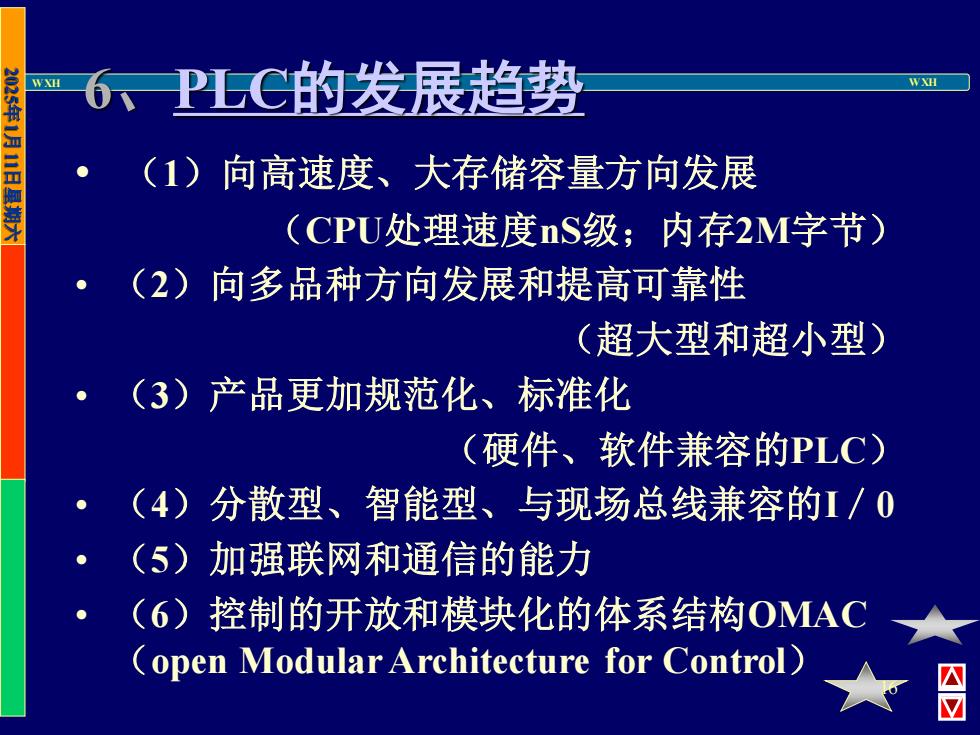

6、PC的发展趋势 WXH 202S儿20 (1)向高速度、大存储容量方向发展 (CPU处理速度nS级；内存2M字节) (2)向多品种方向发展和提高可靠性 (超大型和超小型) (3)产品更加规范化、标准化 (硬件、软件兼容的PLC) (4)分散型、智能型、与现场总线兼容的1/0 (5)加强联网和通信的能力 (6)控制的开放和模块化的体系结构OMAC (open Modular Architecture for Control) ☑
WXH WXH 16 2025 年 1 月11日星期六 6、PLC的发展趋势 • （1）向高速度、大存储容量方向发展 （CPU处理速度nS级；内存2M字节） • （2）向多品种方向发展和提高可靠性 （超大型和超小型） • （3）产品更加规范化、标准化 （硬件、软件兼容的PLC） • （4）分散型、智能型、与现场总线兼容的I／0 • （5）加强联网和通信的能力 • （6）控制的开放和模块化的体系结构OMAC （open Modular Architecture for Control）

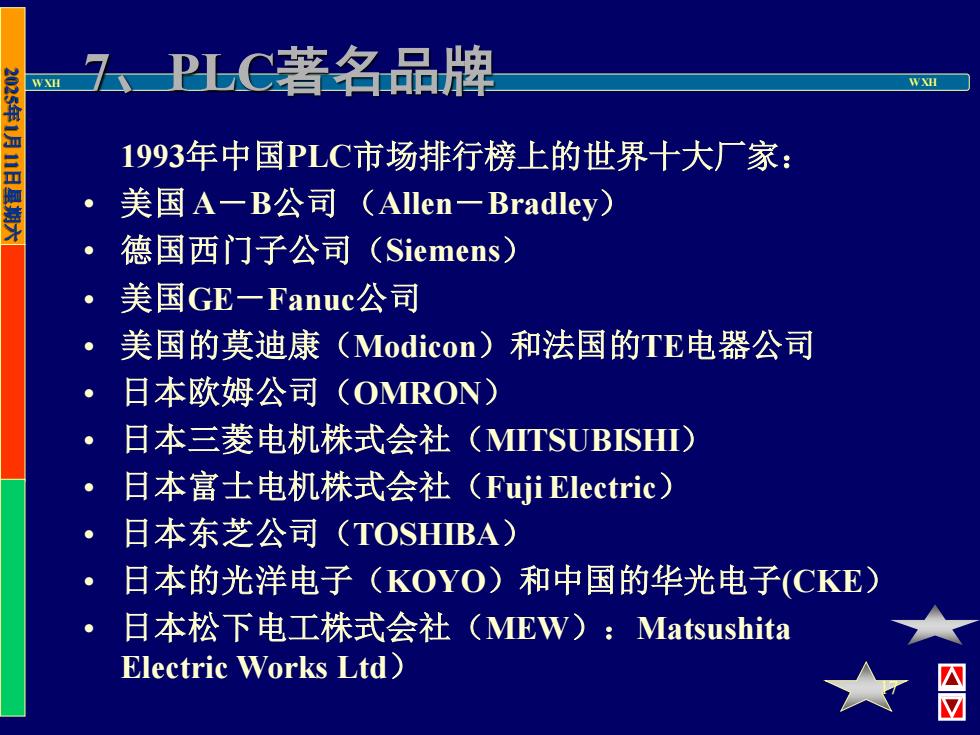

PLC著名品牌 WXH 202S象uEIH 1993年中国PLC市场排行榜上的世界十大厂家： 美国A一B公司(Alen一Bradley) ·德国西门子公司(Siemens) ·美国GE一Fanuc.公司 ·美国的莫迪康 (Modicon)和法国的TE电器公司 ·日本欧姆公司(OMRON) ·日本三菱电机株式会社(MITSUBISHⅢ) 日本富士电机株式会社(Fuji Electric) 。 日本东芝公司(TOSHIBA) 日本的光洋电子(KOYO)和中国的华光电子(CKE) 日本松下电工株式会社(MEW):Matsushita Electric Works Ltd) 囚
WXH WXH 17 2025 年 1 月11日星期六 7、PLC著名品牌 1993年中国PLC市场排行榜上的世界十大厂家： • 美国 A－B公司 （Allen－Bradley） • 德国西门子公司（Siemens） • 美国GE－Fanuc公司 • 美国的莫迪康（Modicon）和法国的TE电器公司 • 日本欧姆公司（OMRON） • 日本三菱电机株式会社（MITSUBISHI） • 日本富士电机株式会社（Fuji Electric） • 日本东芝公司（TOSHIBA） • 日本的光洋电子（KOYO）和中国的华光电子(CKE） • 日本松下电工株式会社（MEW）：Matsushita Electric Works Ltd）

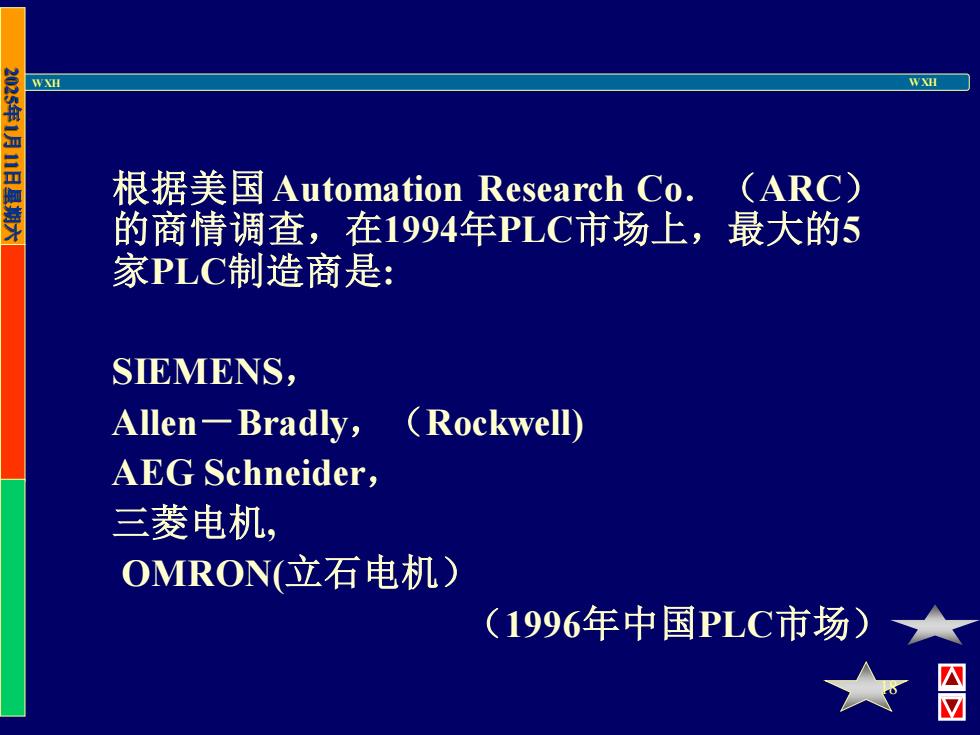

WXH 根据美国Automation Research Co. (ARC) 的商情调查，在1994年PLC市场上，最大的5 家PLC制造商是： SIEMENS, Alen一Bradly, (Rockwell) AEG Schneider, 三菱电机， OMRON立石电机) (1996年中国PLC市场) ★
WXH WXH 18 2025 年 1 月11日星期六 根据美国Automation Research Co．（ARC） 的商情调查，在1994年PLC市场上，最大的5 家PLC制造商是: SIEMENS， Allen－Bradly，（Rockwell) AEG Schneider， 三菱电机, OMRON(立石电机） （1996年中国PLC市场）

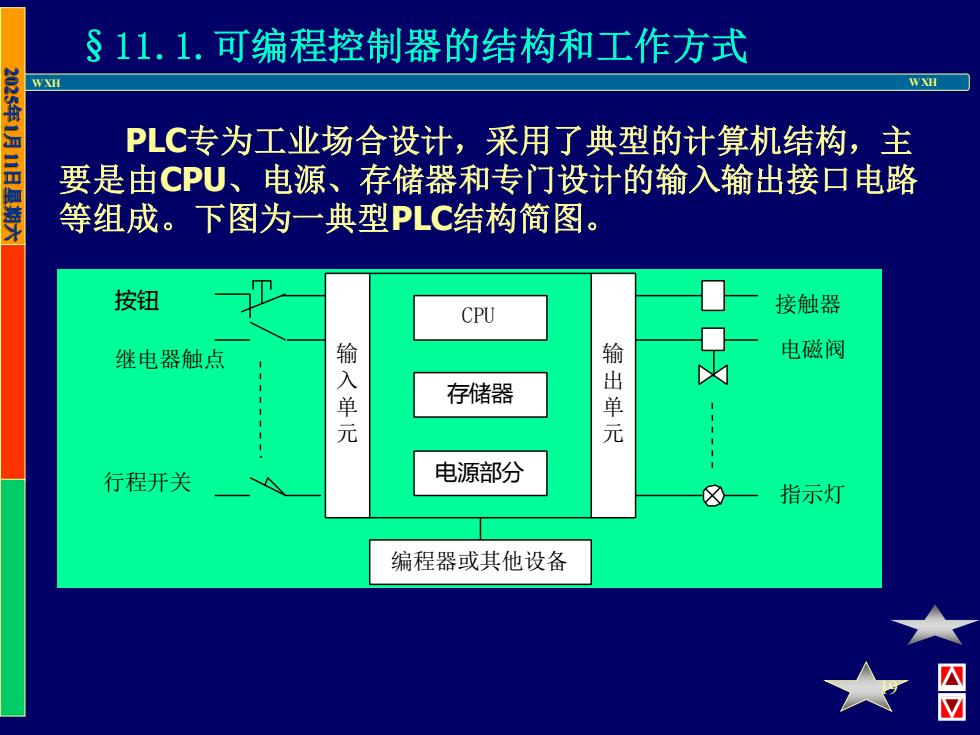

§11.1.可编程控制器的结构和工作方式 2025磊 WX WXH 11 PLC专为工业场合设计，采用了典型的计算机结构，主 要是由CPU、电源、存储器和专门设计的输入输出接口电路 等组成。下图为一典型PLC结构简图。 按钮 CPU 接触器 继电器触点 电磁阀 输入单元 存储器 出 元 行程开关 电源部分 1 8 指示灯 编程器或其他设备 四
WXH WXH 19 2025 年 1 月11日星期六 §11.1.可编程控制器的结构和工作方式 PLC专为工业场合设计，采用了典型的计算机结构，主 要是由CPU、电源、存储器和专门设计的输入输出接口电路 等组成。下图为一典型PLC结构简图。 CPU 存储器 电源部分 输 入 单 元 输 出 单 元 编程器或其他设备 按钮 接触器 电磁阀 指示灯 行程开关 继电器触点

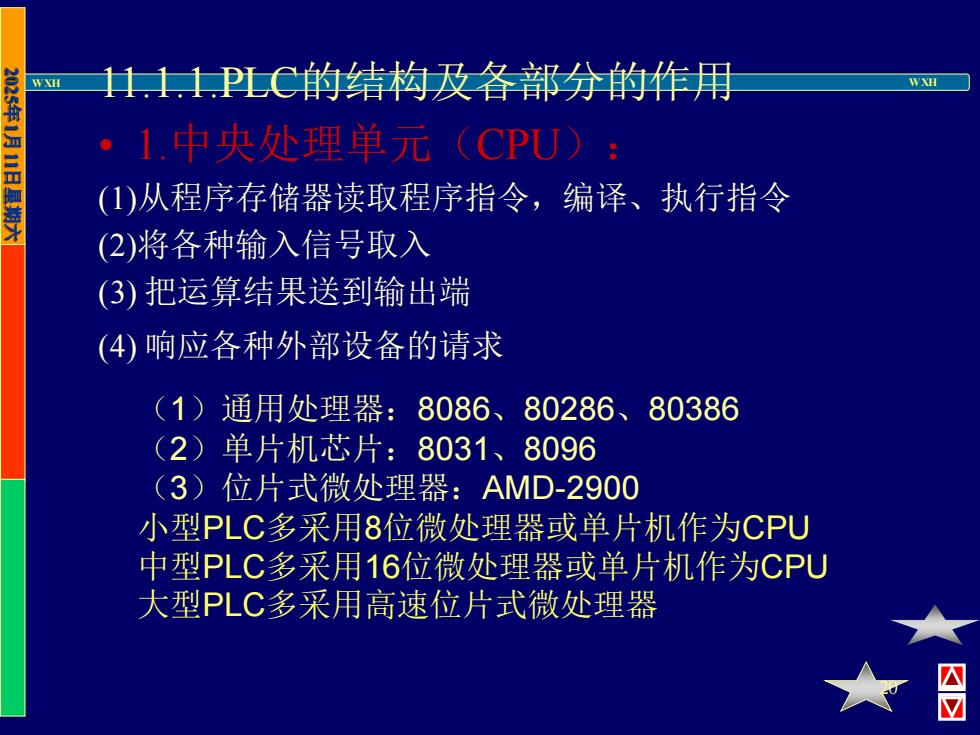

11.1PC的结构及各部分的作用 WX田 1,中央处理单元(CPU): (1)从程序存储器读取程序指令，编译、执行指令 (2)将各种输入信号取入 (3)把运算结果送到输出端 (4)响应各种外部设备的请求 (1)通用处理器：8086、80286、80386 (2)单片机芯片：8031、8096 (3)位片式微处理器：AMD-2900 小型PLC多采用8位微处理器或单片机作为CPU 中型PLC多采用16位微处理器或单片机作为CPU 大型PLC多采用高速位片式微处理器 囚
WXH WXH 20 2025 年 1 月11日星期六 11.1.1.PLC的结构及各部分的作用 • 1.中央处理单元（CPU）： (1)从程序存储器读取程序指令，编译、执行指令 (2)将各种输入信号取入 (3) 把运算结果送到输出端 (4) 响应各种外部设备的请求 （1）通用处理器：8086、80286、80386 （2）单片机芯片：8031、8096 （3）位片式微处理器：AMD-2900 小型PLC多采用8位微处理器或单片机作为CPU 中型PLC多采用16位微处理器或单片机作为CPU 大型PLC多采用高速位片式微处理器
