第八章工厂照明 本章提要： 照明(illumination)是人类文明的象征。良好的 照明是保证安全生产、提高劳动效率、保护视看者 视力健康、创造舒适环境的必要条件。为了获得良 好的照明必需有合理的照明设计，合理的照明设计 应符合适用、安全、保护视力和经济的要求。 本章着重介绍 ◆照明光源(light source)和灯具(lamps and lanterns)的性能及选择， ◆灯具布置， ◆照度(illuminance)计算 ◆照明设计方法
照明（illumination )是人类文明的象征。良好的 照明是保证安全生产、提高劳动效率、保护视看者 视力健康、创造舒适环境的必要条件。为了获得良 好的照明必需有合理的照明设计，合理的照明设计 应符合适用、安全、保护视力和经济的要求。 第八章 工 厂 照 明 本章提要： 本章着重介绍 ◆照明光源(light source)和灯具（lamps and lanterns）的性能及选择， ◆灯具布置， ◆照度（illuminance ）计算 ◆照明设计方法

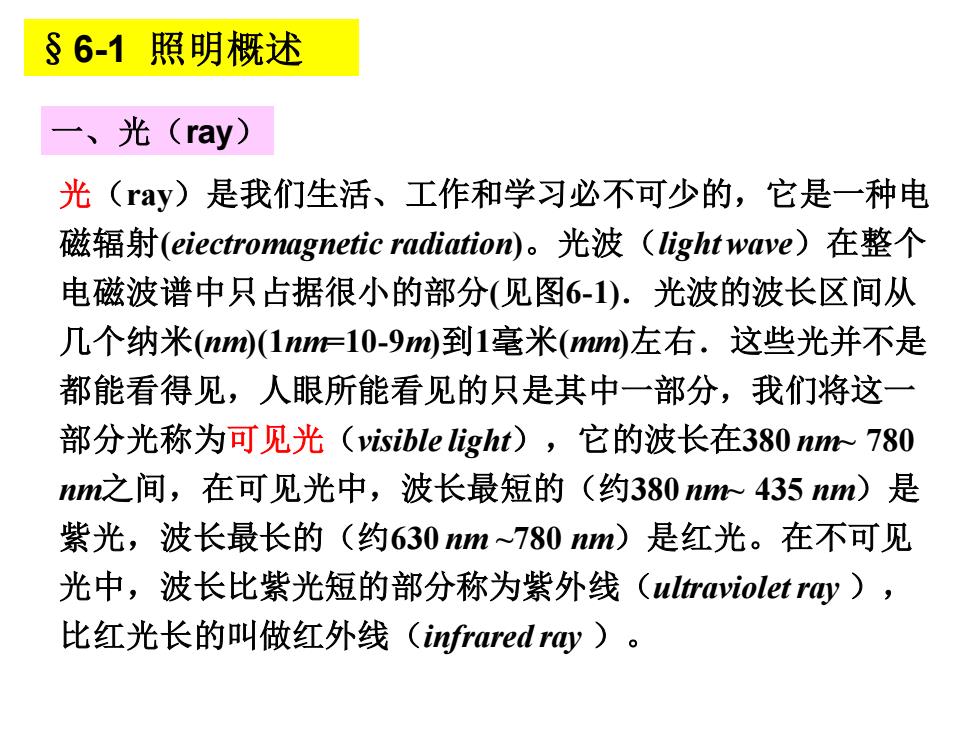

§6-1照明概述 一、光(ray) 光（ray)是我们生活、工作和学习必不可少的，它是一种电 磁辐射(eiectromagnetic radiation)。光波（light wave)在整个 电磁波谱中只占据很小的部分（见图6-1）.光波的波长区间从 几个纳米(nm(1n10-9m到1毫米(mm左右.这些光并不是 都能看得见，人眼所能看见的只是其中一部分，我们将这一 部分光称为可见光（visible light),它的波长在380nr780 nm之间，在可见光中，波长最短的（约380n435nm)是 紫光，波长最长的（约630nm~780nm)是红光。在不可见 光中，波长比紫光短的部分称为紫外线(ultraviolet ro心)， 比红光长的叫做红外线（infrared re)
光（ray）是我们生活、工作和学习必不可少的，它是一种电 磁辐射(eiectromagnetic radiation)。光波（light wave）在整个 电磁波谱中只占据很小的部分(见图6-1)．光波的波长区间从 几个纳米(nm)(1nm=10-9m)到1毫米(mm)左右．这些光并不是 都能看得见，人眼所能看见的只是其中一部分，我们将这一 部分光称为可见光（visible light），它的波长在380 nm~ 780 nm之间，在可见光中，波长最短的（约380 nm~ 435 nm）是 紫光，波长最长的（约630 nm ~780 nm）是红光。在不可见 光中，波长比紫光短的部分称为紫外线（ultraviolet ray ）， 比红光长的叫做红外线（infrared ray ）。 §6-1 照明概述 一、光（ray）
紫蓝绿黄红 100 200 300400500600700800 106 A(nm) 紫外 可见光 红外 Y射线 X射线 雷达一电视一无线电一电力 10-1410-1210-1010-810610-410-210102104 2(m) 图8-1 电磁光谱
l(nm) 雷达—电视—无线电—电力 104 102 10 10 -2 10-4 10-6 10-8 10-10 10-12 10-14 100 200 300 400 500 600 700 800 可见光 g 射线 X射线 紫外 红外 紫 蓝 绿 黄 红 图8-1 电磁光谱 106 l(m) l(nm) 雷达—电视—无线电—电力 104 102 10 10 -2 10-4 10-6 10-8 10-10 10-12 10-14 100 200 300 400 500 600 700 800 可见光 g 射线 X射线 紫外 红外 紫 蓝 绿 黄 红 图8-1 电磁光谱 106 l(m) l(nm) 雷达—电视—无线电—电力 104 102 10 10 -2 10-4 10-6 10-8 10-10 10-12 10-14 100 200 300 400 500 600 700 800 可见光 g 射线 X射线 紫外 红外 紫 蓝 绿 黄 红 图6-1 电磁光谱 106 l(m)
辐射度量∠ 不考虑人的视觉效果的、纯客观的物理量 二、光的度量 光度量 在照明工程中经常使用的物理量 1.光通量（luminous flux) 某物体在单位时间内发射或接收的辐射能量称为辐射通量，或称辐 射功率P,单位瓦(W)。 光源是向周围空间辐射能量的，而 表8-1常用光源的光通量 使人眼产生光感的辐射通量，称为 光源种类 光通量/lm 光通量，用符号Φ表示，单位为流 荧光灯(40W) 2400 明（亿m。光通量与光源的辐射功率 荧光灯(100W) 5500 的强弱有关，它是说明光源发光能 白炽灯(40W) 350 卤钨灯(500W) 10500 力的基本物理量，某些特定光源的 光通量列于表8-1中
1．光通量（luminous flux） 某物体在单位时间内发射或接收的辐射能量称为辐射通量，或称辐 射功率P，单位瓦（W）。 二、光的度量 表8-1 常用光源的光通量 光源种类 光通量/ lm 荧光灯（40W） 2400 荧光灯（100W） 5500 白炽灯（40W） 350 卤钨灯（500W） 10500 光源是向周围空间辐射能量的，而 使人眼产生光感的辐射通量，称为 光通量，用符号Φ表示，单位为流 明(lm)。光通量与光源的辐射功率 的强弱有关，它是说明光源发光能 力的基本物理量，某些特定光源的 光通量列于表8-1中。 辐射度量 光度量 不考虑人的视觉效果的、纯客观的物理量 在照明工程中经常使用的物理量

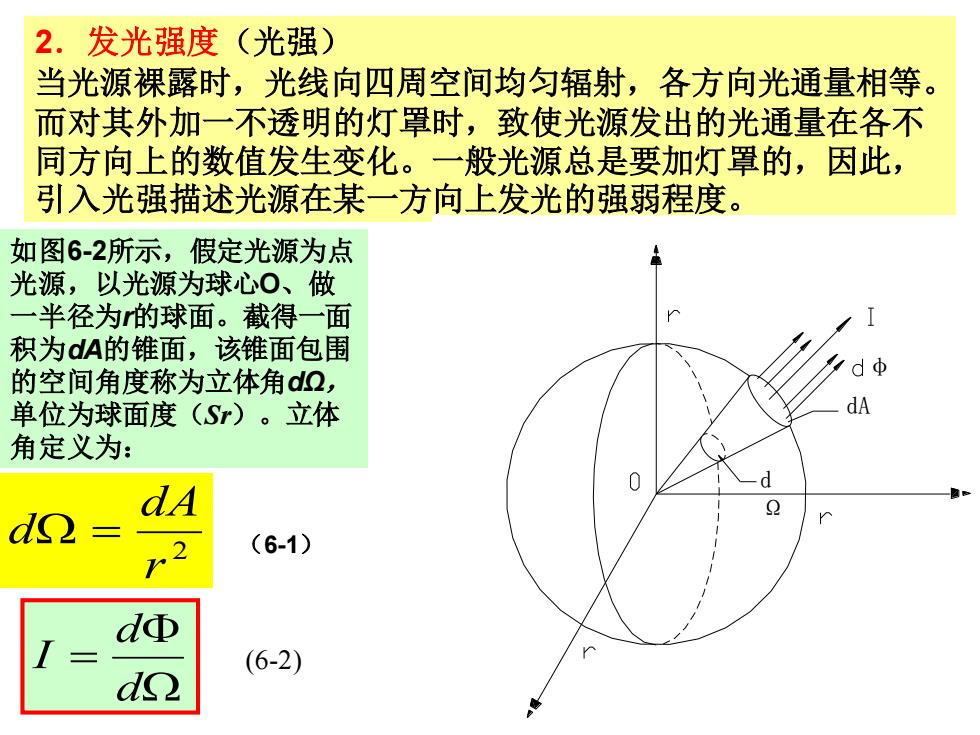

2.发光强度（光强） 当光源裸露时，光线向四周空间均匀辐射，各方向光通量相等。 而对其外加一不透明的灯罩时，致使光源发出的光通量在各不 同方向上的数值发生变化。一般光源总是要加灯罩的，因此， 引入光强描述光源在某一方向上发光的强弱程度。 如图6-2所示，假定光源为点 光源，以光源为球心O、做 一半径为的球面。截得一面 积为dA的锥面，该锥面包围 dφ 的空间角度称为立体角dQ, 单位为球面度(S)。立体 dA 角定义为： dg (6-1) dΦ (6-2)
2．发光强度（光强） 当光源裸露时，光线向四周空间均匀辐射，各方向光通量相等。 而对其外加一不透明的灯罩时，致使光源发出的光通量在各不 同方向上的数值发生变化。一般光源总是要加灯罩的，因此， 引入光强描述光源在某一方向上发光的强弱程度。 2 r dA d = φ dA d Ω 如图6-2所示，假定光源为点 光源，以光源为球心O、做 一半径为r的球面。截得一面 积为dA的锥面，该锥面包围 的空间角度称为立体角dΩ， 单位为球面度（Sr）。立体 角定义为： （6-1） = d d I (6-2)
