2)坐标比例尺的选择！ 用直角坐标纸作图时，以自变量为横轴，因变量为纵轴。横轴与纵轴上的读数不一定从 零开始，视具体情况而定。选择坐标比例尺极为重要，若比例尺选择不当，会使曲线的某些 特性如极大、极小、转折点等表达得不清楚，甚至导致错误的结论。 比例尺的选择一般应遵循下列规则： .有效数字和坐标纸的大小。应能表示出全部有效数字，使从作图法求出物理量的精 确度与测量时的精确度相一致。 0. 比例尺的选择。应使每一点在坐标纸上的数值都能迅速方便地找到。因此，图纸4 标每小格（最小分度值）所代表的数值，一般应取1、2、5及其10倍数等值。 C,曲线的走向。在满足上述要求下，还应考虑充分利用图纸的全部面积，使全图布局 匀称合理，在双变量的处理过程中引入最小的绘图误差。 d.若图形为直线或近似直线的曲线，则比例尺的选择应使其领斜角接近于45度】 3)画坐标 比例尺选定后，画上坐标轴，在轴旁注明该轴所代表的物理量及单位。在横轴下面及纵 轴左边，每隔一定距离写下该处变量的轴刻度尺的标称值，以便于做图及读数。一般不要将 实验值写在轴旁或测量点旁。 4)测量点的绘制。 将测得的数值，以几何点的形式描绘于图上，并在点的周围画上圆圈 他符号（如：⊙◇ 三角、方块或其 ),其点周围符号面积的大小可相应代表测量的精确度。 若测量的精确度很高，园圈等应绘制小些，反之，则应大些。 特别应注意在一张图纸上，如有几组测量数据，需用不同的符号来表示，以示区别，并 在图区空白等处加以注明。 5)绘制曲线 作出各测量点后，用直尺、曲线板或曲线尺作出尽可能接近于各点的曲线，曲线应光滑 均匀，细而清晰。曲线不必通过所有各点，但分布在曲线两旁的点数应近似相等。点和曲线 间的距离，表示测量的“绝对”误差状况。理论上讲，应使曲线和实验点之间的距离的平方 和为最小（即最小二乘法原理）。并且曲线两旁各点与曲线间的距离，也应近于相等。 6)书写图名 曲线绘制好后，应写上图名和主要的测量条件，如温度、压力等。 王确地选用绘 图 工具也是作好图的关键之一。作图所需的工具有铅笔、直尺、曲线板 曲线尺、圆规等。铅笔以使用中等硬度例如1H为宜。 (2)图解微分方法 物理化学实哈中，有的实哈结果不能简单地从上述所绘制的图形中直接读出。因出，如 何从已得的图形或曲线来进 步计算与处理，以获得所需结果的技术是十分重要的。常用的 图解技术有：内插、外推、计算直线的斜率和截距、图解微分、图解积分以及曲线的直线化 等，下面仅介绍图解微分方法。 图解微分的中心问题是如何准确地在曲线上作切线。作切线的方法很名，以镜像法最为 简便可靠，即若需在曲线上指定的点Q处作切线，可应用镜像法先作该点法线，再作法线的 垂直线即切线。 取一有直边的平而薄的镜子垂直放在图上，使其边缘 AB放在曲线的横断面上：然后绕Q点转动，直到镜外曲 线与镜象曲线成一连续光滑的曲线时，沿镜面AB边作

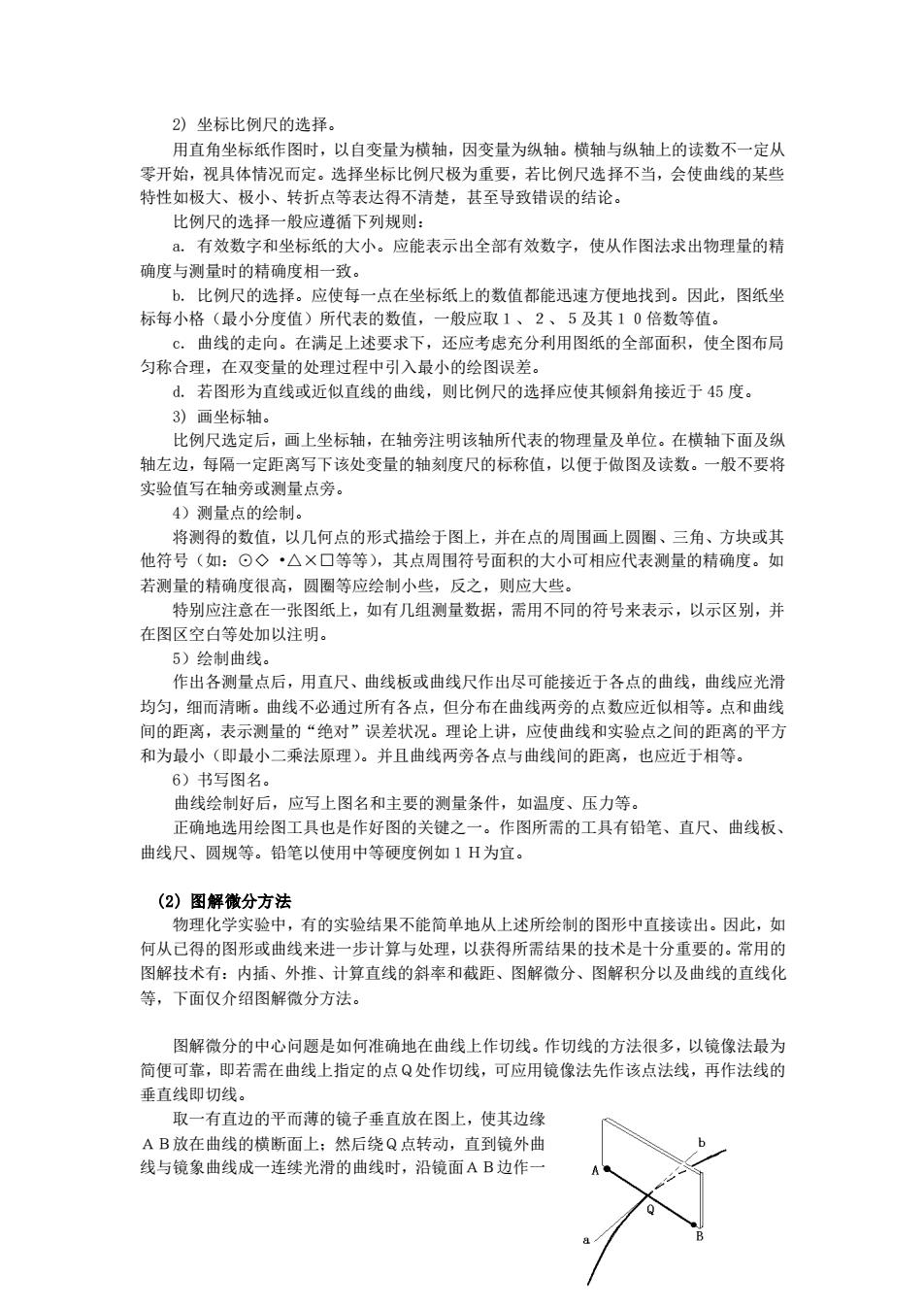

2) 坐标比例尺的选择。 用直角坐标纸作图时，以自变量为横轴，因变量为纵轴。横轴与纵轴上的读数不一定从 零开始，视具体情况而定。选择坐标比例尺极为重要，若比例尺选择不当，会使曲线的某些 特性如极大、极小、转折点等表达得不清楚，甚至导致错误的结论。 比例尺的选择一般应遵循下列规则： a. 有效数字和坐标纸的大小。应能表示出全部有效数字，使从作图法求出物理量的精 确度与测量时的精确度相一致。 b. 比例尺的选择。应使每一点在坐标纸上的数值都能迅速方便地找到。因此，图纸坐 标每小格（最小分度值）所代表的数值，一般应取１、２、５及其１０倍数等值。 c. 曲线的走向。在满足上述要求下，还应考虑充分利用图纸的全部面积，使全图布局 匀称合理，在双变量的处理过程中引入最小的绘图误差。 d. 若图形为直线或近似直线的曲线，则比例尺的选择应使其倾斜角接近于 45 度。 3) 画坐标轴。 比例尺选定后，画上坐标轴，在轴旁注明该轴所代表的物理量及单位。在横轴下面及纵 轴左边，每隔一定距离写下该处变量的轴刻度尺的标称值，以便于做图及读数。一般不要将 实验值写在轴旁或测量点旁。 4）测量点的绘制。 将测得的数值，以几何点的形式描绘于图上，并在点的周围画上圆圈、三角、方块或其 他符号（如：⊙◇ •△×□等等），其点周围符号面积的大小可相应代表测量的精确度。如 若测量的精确度很高，圆圈等应绘制小些，反之，则应大些。 特别应注意在一张图纸上，如有几组测量数据，需用不同的符号来表示，以示区别，并 在图区空白等处加以注明。 5）绘制曲线。 作出各测量点后，用直尺、曲线板或曲线尺作出尽可能接近于各点的曲线，曲线应光滑 均匀，细而清晰。曲线不必通过所有各点，但分布在曲线两旁的点数应近似相等。点和曲线 间的距离，表示测量的“绝对”误差状况。理论上讲，应使曲线和实验点之间的距离的平方 和为最小（即最小二乘法原理）。并且曲线两旁各点与曲线间的距离，也应近于相等。 6）书写图名。 曲线绘制好后，应写上图名和主要的测量条件，如温度、压力等。 正确地选用绘图工具也是作好图的关键之一。作图所需的工具有铅笔、直尺、曲线板、 曲线尺、圆规等。铅笔以使用中等硬度例如１Ｈ为宜。 (2) 图解微分方法 物理化学实验中，有的实验结果不能简单地从上述所绘制的图形中直接读出。因此，如 何从已得的图形或曲线来进一步计算与处理，以获得所需结果的技术是十分重要的。常用的 图解技术有：内插、外推、计算直线的斜率和截距、图解微分、图解积分以及曲线的直线化 等，下面仅介绍图解微分方法。 图解微分的中心问题是如何准确地在曲线上作切线。作切线的方法很多，以镜像法最为 简便可靠，即若需在曲线上指定的点Ｑ处作切线，可应用镜像法先作该点法线，再作法线的 垂直线即切线。 取一有直边的平而薄的镜子垂直放在图上，使其边缘 ＡＢ放在曲线的横断面上；然后绕Ｑ点转动，直到镜外曲 线与镜象曲线成一连续光滑的曲线时，沿镜面ＡＢ边作一 图 1-1 镜像法绘制法线
直线，此直线即为曲线在该Q点上的法线。通过Q点作法线AB的垂线即为该点上曲线的切 线，如图1-1所示 求出切线的斜率，即微商值，可继续进行后续的数据处理。 (3)坐标变换方法 在所有的图形中以直线最为简单，若两个变数间（自变数与因变数间）成直线关系，那 么此两变数的关系可以用y=日x十b来表示，x为自变数，y为因变数，8及b为常数。 爱教处及会漫器即可以求出与的关系。如果前个变数并丰直线关系 亦常常可以通过 例如在物理化学中常常碰到指数函数k=Axp(一D,则其自然对数的表达式为： 1n=- 7+1n4 +6若以1nk为纵坐标，以1/T为态 又例如理想气体方程P=RT,经过变换绘制(P~1/)图可得直线关系。 (4)图解法的应用 1)求内插值 根据实验所得数据，以自变量作横轴，因变量作纵轴，画出两变量间的关系曲线，可在 曲线所示范围内，找出与某一变量相应的另一变量的数值。如工作曲线的应用， 2)求外推值。 在极限条件下，不能或不易由实验直接测得的一些物理量数值，则可利用测量数据间的 线性关系，外推至测量范围以外，求得某一函数的极限值，这种方法称为外推法。 例如：强电解质无限稀溶液的摩尔电导数值不能由实验直接测定，但可通过直接测定多 个浓度较稀溶液的 尔电导，应用强电解质溶液理论处理实验数据，然后作图外推至浓度为 0，即可得到无限稀溶液的摩尔电导。 3)作切线求函数的微商。 从曲线的斜率求函数的微商，在物化实验数据处理中经常应用 例如：测定不同浓度溶液的表面张力后，则须从表面张力浓度曲线上作切线，求得一 定浓度时表面张力随浓度的变化率/c,然后通过吉布斯公式，计算吸附量， 4)求经验公式中的常数 若函数间有线性关系或经函数变换后具有线性关系，均可用作图法求出式中的常数。 例如化学动力学中的阿累尼乌斯公式：k=A·eXD(-E/RT) 两边取对数令其直线化(Ink=ln个RD,以lnk对1/T作图，可得一条直线。由直线 的斜率和截距 可分别求出活化能E和碰撞频率A的数值。 5)求函数的极值或转折点。 这是作图法的最大优点之一，物化实验数据处理中求函数的极值或转折点，均采用作图 必 例如，二元恒沸混合物的最低或最高恒沸点及其组成的测定：大分子电解质溶液的等电 点等 4.数学方程法 一些实验数据用列表法或图形法表示后，有时还需用数学方程将实验中各变量数据间的

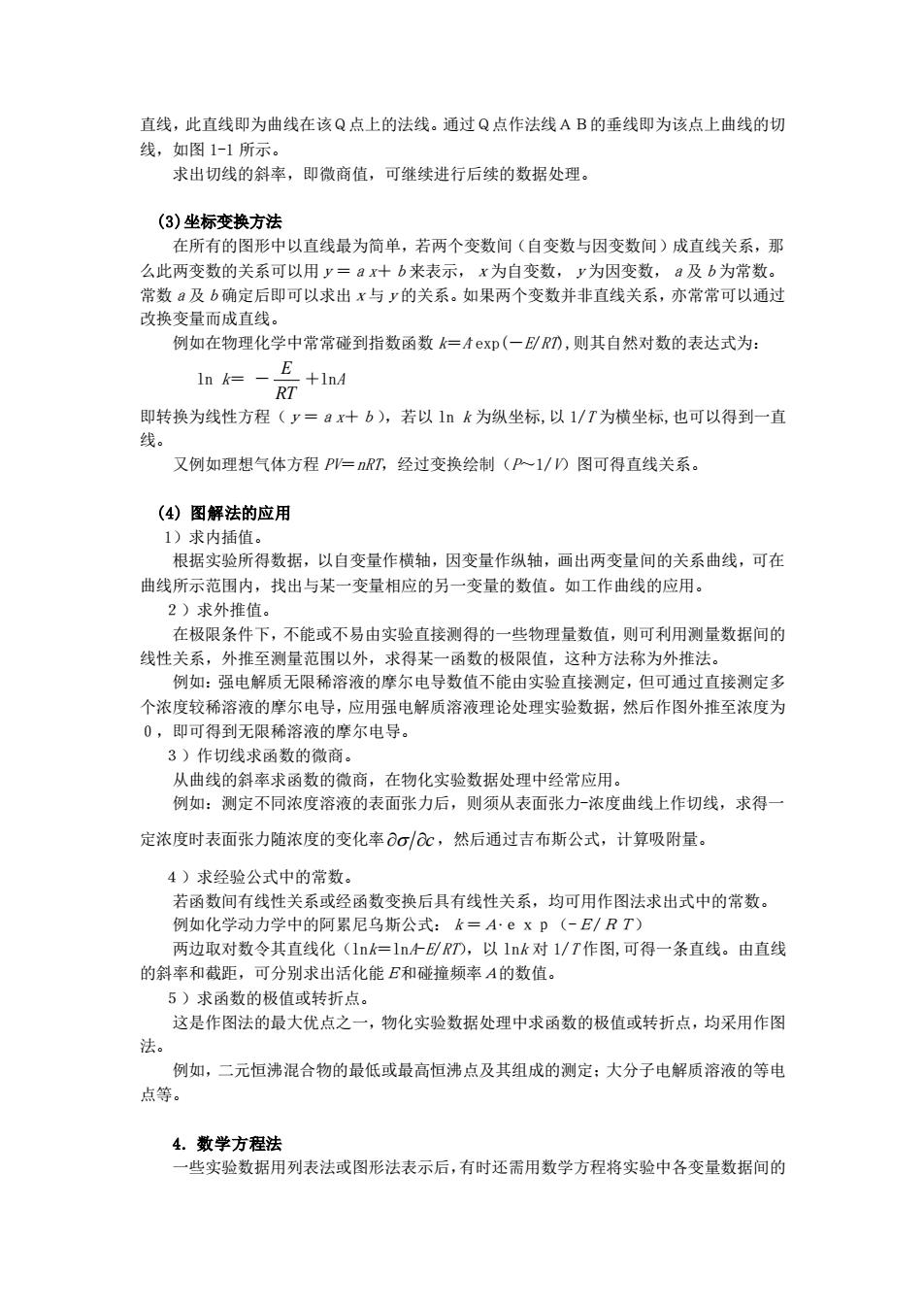

直线，此直线即为曲线在该Ｑ点上的法线。通过Ｑ点作法线ＡＢ的垂线即为该点上曲线的切 线，如图 1-1 所示。 求出切线的斜率，即微商值，可继续进行后续的数据处理。 (3)坐标变换方法 在所有的图形中以直线最为简单，若两个变数间（自变数与因变数间）成直线关系，那 么此两变数的关系可以用ｙ＝ａx＋ｂ来表示，ｘ为自变数，ｙ为因变数，ａ及ｂ为常数。 常数ａ及ｂ确定后即可以求出ｘ与ｙ的关系。如果两个变数并非直线关系，亦常常可以通过 改换变量而成直线。 例如在物理化学中常常碰到指数函数 k＝A . exp(－E/RT),则其自然对数的表达式为： ln k＝ － RT E ＋lnA 即转换为线性方程（ｙ＝ａx＋ｂ），若以 ln k 为纵坐标,以 1/T 为横坐标,也可以得到一直 线。 又例如理想气体方程 PV＝nRT，经过变换绘制（P～1/V）图可得直线关系。 (4) 图解法的应用 1）求内插值。 根据实验所得数据，以自变量作横轴，因变量作纵轴，画出两变量间的关系曲线，可在 曲线所示范围内，找出与某一变量相应的另一变量的数值。如工作曲线的应用。 ２）求外推值。 在极限条件下，不能或不易由实验直接测得的一些物理量数值，则可利用测量数据间的 线性关系，外推至测量范围以外，求得某一函数的极限值，这种方法称为外推法。 例如：强电解质无限稀溶液的摩尔电导数值不能由实验直接测定，但可通过直接测定多 个浓度较稀溶液的摩尔电导，应用强电解质溶液理论处理实验数据，然后作图外推至浓度为 ０，即可得到无限稀溶液的摩尔电导。 ３）作切线求函数的微商。 从曲线的斜率求函数的微商，在物化实验数据处理中经常应用。 例如：测定不同浓度溶液的表面张力后，则须从表面张力-浓度曲线上作切线，求得一 定浓度时表面张力随浓度的变化率 c ，然后通过吉布斯公式，计算吸附量。 ４）求经验公式中的常数。 若函数间有线性关系或经函数变换后具有线性关系，均可用作图法求出式中的常数。 例如化学动力学中的阿累尼乌斯公式：ｋ＝Ａ∙ｅｘｐ（-Ｅ/ＲＴ） 两边取对数令其直线化（lnk＝lnA-E/RT），以 lnk 对 1/T 作图,可得一条直线。由直线 的斜率和截距，可分别求出活化能Ｅ和碰撞频率Ａ的数值。 ５）求函数的极值或转折点。 这是作图法的最大优点之一，物化实验数据处理中求函数的极值或转折点，均采用作图 法。 例如，二元恒沸混合物的最低或最高恒沸点及其组成的测定；大分子电解质溶液的等电 点等。 4. 数学方程法 一些实验数据用列表法或图形法表示后，有时还需用数学方程将实验中各变量数据间的
相互关系表示出来，这种方法称为数学方程法。 其优点在于表达方式简单，也便于求微分、积分和内插值。许多实验方程式中系数的数 值，常对应于某一物理量，因此为了求得此物理量，将数据归纳总结为经验方程式，也是非 常必要的。 (1)寻求数学方程的一般方法。 当各变量间的解析依赖关系为未知时，一般可按下列步骤寻求其数学关系式： 1)确定自变 和应变量 作修 出曲线 2)将所得曲线形状与己知函数的曲线形状比较。 3)根据比较结果，应用坐标变换变量方法，重新作图，使原曲线线性化。 4)计算线性方程的常数。 5)若曲线无法线性化，可将原函数表示成自变量的多项式，即： a+bx+cx+d+ 应用测量数据进行数学拟合求各常数项。多项式次数的多少，以结果能表示的可靠程度在 实验误差范围以内为准。 (2)直线方程常数的求法 1)图法 将实验数据在直角坐标纸上作图，若得一直线，即可用线性方程式表示，其常数项可用 下述方法求得。 a.可在原点坐标系中将直线延长交于X轴和Y轴，直接读取相应的常数项。 b.在直线上取点，应用数学的两点法求得方程的斜率和截距：为减少计算误差，所取 两占不官相质太折 一般在直线的两端附近选取直线上的点。 2)最小二乘法 最小二乘法的基本思路是：最佳结果应能使标准误差最小，所以残差（数学方程计算值 与测量值之差)的平方和应为最小。应用数学极值方法进行处理可得到相应的计算公式中的 常数项。最小二乘法计算虽然比较麻烦，但得到的结果可靠，应用计算机进行处理是很易进行 的。 第三节计算机的应用 计算机的使用越来越普及，相应的各种通用应用软件也很多，如Excl,Word和WPS 等数据和文字处理软件。很多实验的测量数据可以采用计算机处理软件进行处理并绘制简单 的直线或曲线图：也可应用专用软件进行处理数据，连接微机控制的或采集数据的实验，如 微分溶解热实验， 氧弹燃烧热实验或-2反应实验等。 详细的内容和使用请参阅专业资料和专用说明书，在此简略。 实验2液体饱和蒸气压的测定 一、实验目的 1,明确液体饱和蒸气压的定义，深入了解液体饱和蒸气压与温度的关系：克劳修斯一克

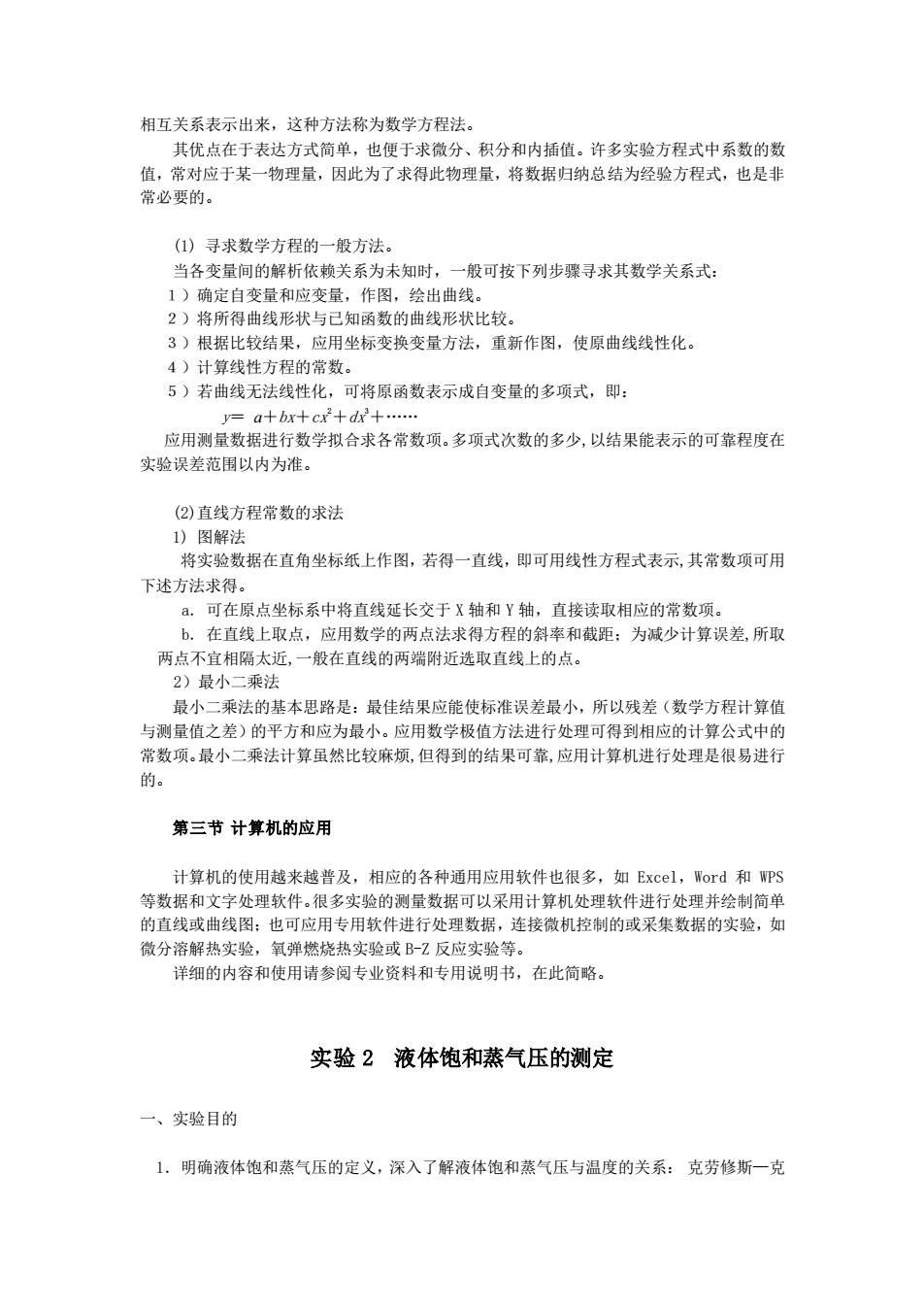

相互关系表示出来，这种方法称为数学方程法。 其优点在于表达方式简单，也便于求微分、积分和内插值。许多实验方程式中系数的数 值，常对应于某一物理量，因此为了求得此物理量，将数据归纳总结为经验方程式，也是非 常必要的。 (1) 寻求数学方程的一般方法。 当各变量间的解析依赖关系为未知时，一般可按下列步骤寻求其数学关系式： １）确定自变量和应变量，作图，绘出曲线。 ２）将所得曲线形状与已知函数的曲线形状比较。 ３）根据比较结果，应用坐标变换变量方法，重新作图，使原曲线线性化。 ４）计算线性方程的常数。 ５）若曲线无法线性化，可将原函数表示成自变量的多项式，即： y＝ a＋bx＋cx 2＋dx 3＋. 应用测量数据进行数学拟合求各常数项。多项式次数的多少,以结果能表示的可靠程度在 实验误差范围以内为准。 (2)直线方程常数的求法 1) 图解法 将实验数据在直角坐标纸上作图，若得一直线，即可用线性方程式表示,其常数项可用 下述方法求得。 a. 可在原点坐标系中将直线延长交于 X 轴和 Y 轴，直接读取相应的常数项。 b. 在直线上取点，应用数学的两点法求得方程的斜率和截距；为减少计算误差,所取 两点不宜相隔太近,一般在直线的两端附近选取直线上的点。 2）最小二乘法 最小二乘法的基本思路是：最佳结果应能使标准误差最小，所以残差（数学方程计算值 与测量值之差）的平方和应为最小。应用数学极值方法进行处理可得到相应的计算公式中的 常数项。最小二乘法计算虽然比较麻烦,但得到的结果可靠,应用计算机进行处理是很易进行 的。 第三节 计算机的应用 计算机的使用越来越普及，相应的各种通用应用软件也很多，如 Excel，Word 和 WPS 等数据和文字处理软件。很多实验的测量数据可以采用计算机处理软件进行处理并绘制简单 的直线或曲线图；也可应用专用软件进行处理数据，连接微机控制的或采集数据的实验，如 微分溶解热实验，氧弹燃烧热实验或 B-Z 反应实验等。 详细的内容和使用请参阅专业资料和专用说明书，在此简略。 实验 2 液体饱和蒸气压的测定 一、实验目的 1．明确液体饱和蒸气压的定义，深入了解液体饱和蒸气压与温度的关系： 克劳修斯—克
拉贝龙(Clausius-Clapeyron)方程式。 2.用静态法测定不同温度下液体的饱和蒸气压，并求其平均摩尔汽化热 二、实验原理 在一定温度下，液体与其自身的蒸气压达到平衡时的蒸气压力称为该温度下的饱和蒸气 压，简称蒸气压。米气压是温度的函数，温度升高，蒸气压增大。当蒸气压等于外压时，液 体开始沸腾，沸腾时的温度称为该液体的沸点。当外压力为标准压力时对应的沸点，称为 液体的正常沸点， 蒸气压与热力学温度T的关系，可用克劳修斯一克拉贝龙方程式来表示： dn2-△vH （2-2-1) ,可视为常数，将上式积分得 In p=- (2-2-2) 式中C为积分常数。从上式可知，以1p对1/T作图，可得一直线。由该直线的斜率即可 求出在实哈温度范围内的平均摩尔汽化热A。H 测定液体饱和蒸气压的方法有三种：饱和气流法、动态法和静态法 三、实验仪器和试剂 液体饱和蒸气压测定装置 1套 机械真空泵 1台 U型压力差计或电子压力差仪 1台 压力缓冲容器 可控温加热水浴（士1℃ 温度计(0~50℃/0.1C) 1支 磁力（或机械）搅拌器 1台 温度计(50-100℃/0.1C) 1支 环己烷(A.R.) 话量 异丙醇(AR.) 话量 四、实验步骤 1.记录实验开始时大气压读数。 2.按图22-1装置好仪器的气路系统和辅助设备 3.检查装置是否漏气 4.体系升温排除a、c球之间的空气 5.测定不同温度下样品的饱和蒸气压 6。测定大气压下的沸点 五、数据处理 1.实验数据列入下表并计算处理数据 室温 C. 被测样品 实验开始大气压力 kPa, 实验结束时大气压力 kPa, 大气压平均值」 kPa

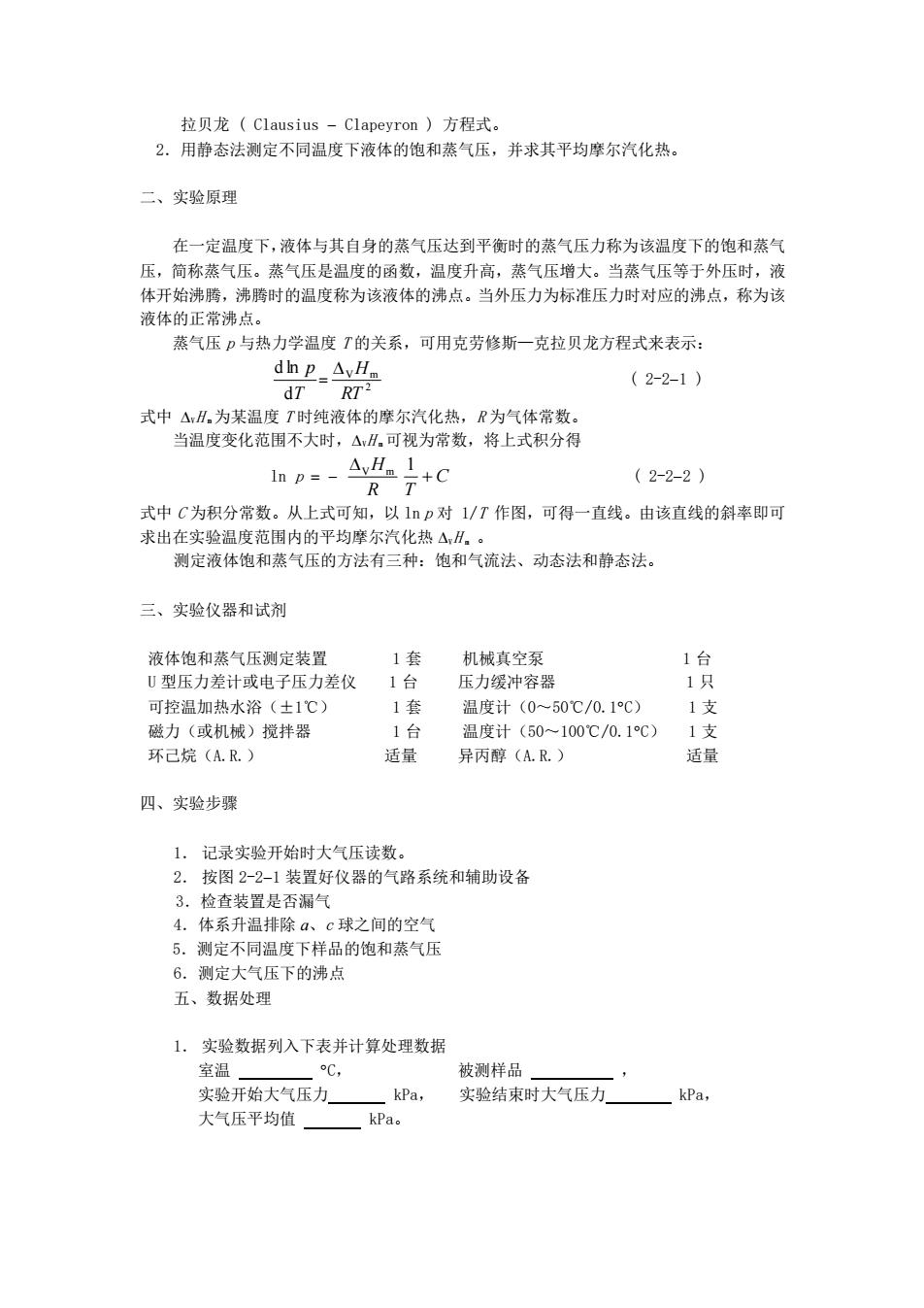

拉贝龙 ( Clausius − Clapeyron ) 方程式。 2．用静态法测定不同温度下液体的饱和蒸气压，并求其平均摩尔汽化热。 二、实验原理 在一定温度下，液体与其自身的蒸气压达到平衡时的蒸气压力称为该温度下的饱和蒸气 压，简称蒸气压。蒸气压是温度的函数，温度升高，蒸气压增大。当蒸气压等于外压时，液 体开始沸腾，沸腾时的温度称为该液体的沸点。当外压力为标准压力时对应的沸点，称为该 液体的正常沸点。 蒸气压 p 与热力学温度 T 的关系，可用克劳修斯—克拉贝龙方程式来表示： T p d d ln = 2 V m RT H ( 2-2−1 ) 式中 VH m 为某温度 T 时纯液体的摩尔汽化热，R 为气体常数。 当温度变化范围不大时，VH m 可视为常数，将上式积分得 ln p = − R V Hm C T + 1 ( 2-2−2 ) 式中 C 为积分常数。从上式可知，以 ln p 对 1/T 作图，可得一直线。由该直线的斜率即可 求出在实验温度范围内的平均摩尔汽化热 VH m 。 测定液体饱和蒸气压的方法有三种：饱和气流法、动态法和静态法。 三、实验仪器和试剂 液体饱和蒸气压测定装置 1 套 机械真空泵 1 台 U 型压力差计或电子压力差仪 1 台 压力缓冲容器 1 只 可控温加热水浴（±1℃） 1 套 温度计（0～50℃/0.1C） 1 支 磁力（或机械）搅拌器 1 台 温度计（50～100℃/0.1C） 1 支 环己烷（A.R.） 适量 异丙醇（A.R.） 适量 四、实验步骤 1． 记录实验开始时大气压读数。 2． 按图 2-2−1 装置好仪器的气路系统和辅助设备 3．检查装置是否漏气 4．体系升温排除 a、c 球之间的空气 5．测定不同温度下样品的饱和蒸气压 6．测定大气压下的沸点 五、数据处理 1． 实验数据列入下表并计算处理数据 室温 C， 被测样品 ， 实验开始大气压力 kPa， 实验结束时大气压力 kPa， 大气压平均值 kPa
