3.识别并测试6只无极性电容和3只电解电容。 4.识别并测试6只不同类型的电感器。 5.识别并测试2只变压器。 6.识别并测试6只普通二极管、3只发光二极管。 7.识别并测试6只不同类型的三极管。 8.识别并测试3只单结管。 9.识别并测试3只晶闸管。 10.识别并测试3只不同类型的开关。 11.完成实训报告。 8
8 3．识别并测试 6 只无极性电容和 3 只电解电容。 4．识别并测试 6 只不同类型的电感器。 5．识别并测试 2 只变压器。 6．识别并测试 6 只普通二极管、3 只发光二极管。 7．识别并测试 6 只不同类型的三极管。 8．识别并测试 3 只单结管。 9．识别并测试 3 只晶闸管。 10. 识别并测试 3 只不同类型的开关。 11. 完成实训报告

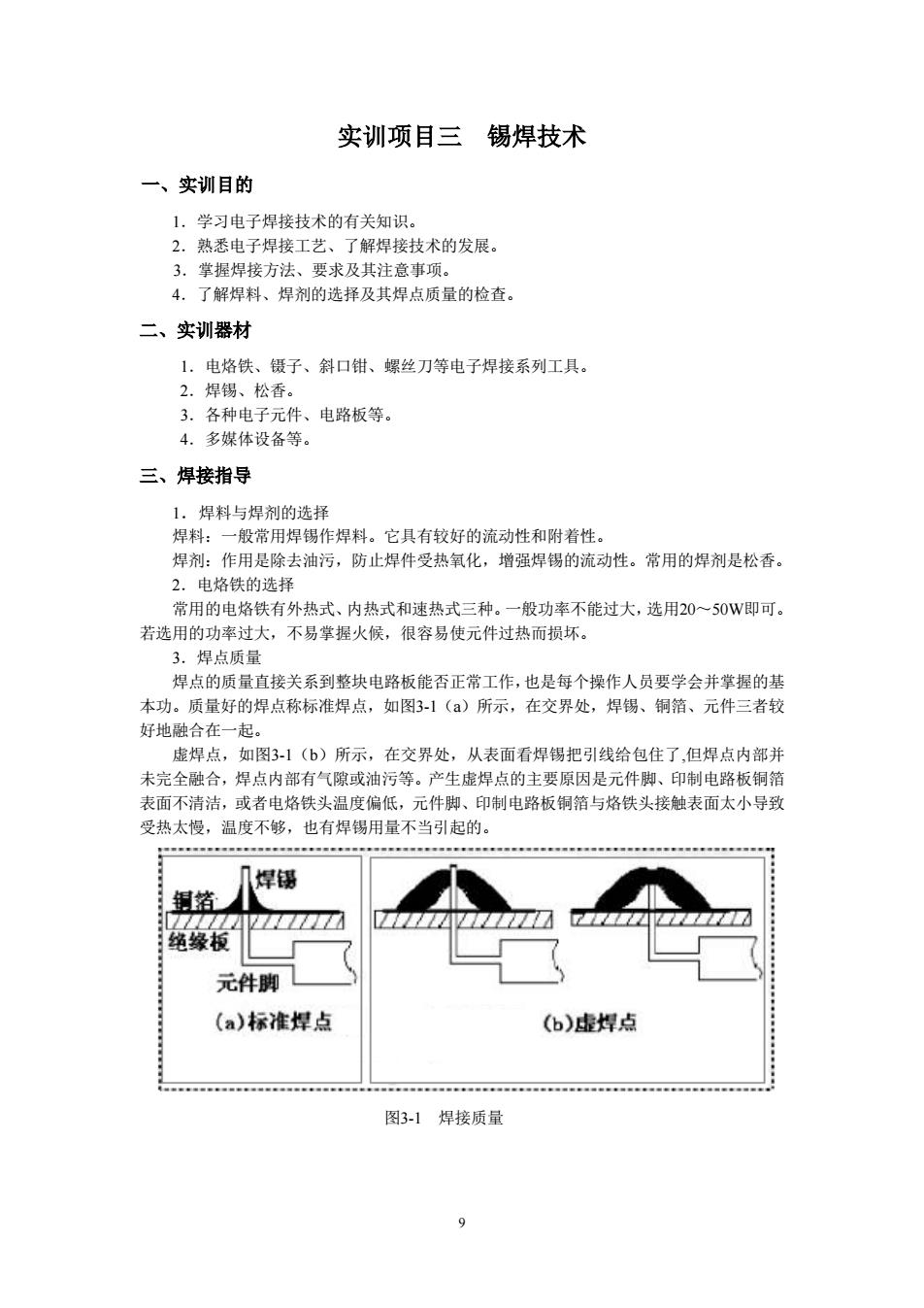

实训项目三 锡焊技术 一、实训目的 1.学习电子焊接技术的有关知识。 2.熟悉电子焊接工艺、了解焊接技术的发展。 3.掌握焊接方法、要求及其注意事项。 4.了解焊料、焊剂的选择及其焊点质量的检查。 二、实训器材 1.电烙铁、镊子、斜口钳、螺丝刀等电子焊接系列工具。 2.焊锡、松香。 3.各种电子元件、电路板等。 4.多媒体设备等。 三、焊接指导 1.焊料与焊剂的选择 焊料：一般常用焊锡作焊料。它具有较好的流动性和附着性。 焊剂：作用是除去油污，防止焊件受热氧化，增强焊锡的流动性。常用的焊剂是松香。 2.电格铁的选择 常用的电烙铁有外热式、内热式和速热式三种。一般功率不能过大，选用20~50W即可。 若选用的功率过大，不易掌握火候，很容易使元件过热而损坏。 3.焊点质量 焊点的质量直接关系到整块电路板能否正常工作，也是每个操作人员要学会并掌握的基 本功。质量好的焊点称标准焊点，如图3-1()所示，在交界处，焊锡、铜箔、元件三者较 好地融合在一起。 虚焊点，如图3-1(b)所示，在交界处，从表面看焊锡把引线给包住了，但焊点内部并 未完全融合，焊点内部有气隙或油污等。产生虚焊点的主要原因是元件脚、印制电路板铜箔 表面不清洁，或者电烙铁头温度偏低，元件脚、印制电路板铜箔与烙铁头接触表面太小导致 受热太慢，温度不够，也有焊锡用量不当引起的。 焊锡 铜箔 绝缘板 元件脚 (a)标准焊点 (b)虚焊点 图3-1焊接质量
9 实训项目三 锡焊技术 一、实训目的 1．学习电子焊接技术的有关知识。 2．熟悉电子焊接工艺、了解焊接技术的发展。 3．掌握焊接方法、要求及其注意事项。 4．了解焊料、焊剂的选择及其焊点质量的检查。 二、实训器材 1．电烙铁、镊子、斜口钳、螺丝刀等电子焊接系列工具。 2．焊锡、松香。 3．各种电子元件、电路板等。 4．多媒体设备等。 三、焊接指导 1．焊料与焊剂的选择 焊料：一般常用焊锡作焊料。它具有较好的流动性和附着性。 焊剂：作用是除去油污，防止焊件受热氧化，增强焊锡的流动性。常用的焊剂是松香。 2．电烙铁的选择 常用的电烙铁有外热式、内热式和速热式三种。一般功率不能过大，选用20～50W即可。 若选用的功率过大，不易掌握火候，很容易使元件过热而损坏。 3．焊点质量 焊点的质量直接关系到整块电路板能否正常工作，也是每个操作人员要学会并掌握的基 本功。质量好的焊点称标准焊点，如图3-1（a）所示，在交界处，焊锡、铜箔、元件三者较 好地融合在一起。 虚焊点，如图3-1（b）所示，在交界处，从表面看焊锡把引线给包住了,但焊点内部并 未完全融合，焊点内部有气隙或油污等。产生虚焊点的主要原因是元件脚、印制电路板铜箔 表面不清洁，或者电烙铁头温度偏低，元件脚、印制电路板铜箔与烙铁头接触表面太小导致 受热太慢，温度不够，也有焊锡用量不当引起的。 图3-1 焊接质量

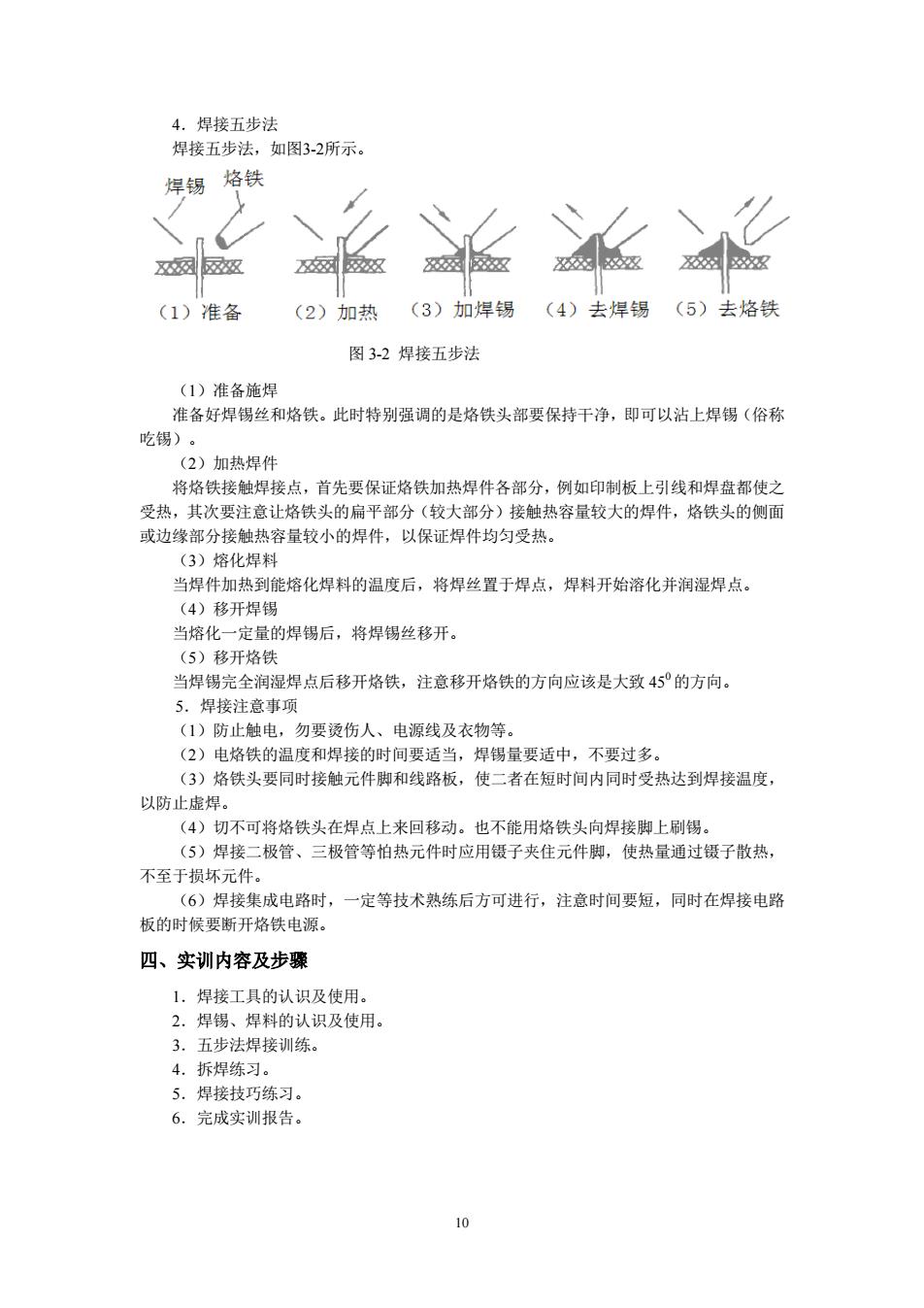

4.焊接五步法 焊接五步法，如图3-2所示。 焊锡 烙铁 ☒ (1)准备 (2)加热 (3)加焊锡 (4)去焊锡 (5)去烙铁 图3-2焊接五步法 (1)准备施焊 准备好焊锡丝和烙铁。此时特别强调的是烙铁头部要保持干净，即可以沾上焊锡（俗称 吃锡)。 (2)加热焊件 将烙铁接触焊接点，首先要保证烙铁加热焊件各部分，例如印制板上引线和焊盘都使之 受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面 或边缘部分接触热容量较小的焊件，以保证焊件均匀受热。 (3)熔化焊料 当焊件加热到能熔化焊料的温度后，将焊丝置于焊点，焊料开始溶化并润湿焊点。 (4)移开焊锡 当熔化一定量的焊锡后，将焊锡丝移开。 (5)移开格铁 当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。 5.焊接注意事项 (1)防止触电，勿要烫伤人、电源线及衣物等。 (2)电烙铁的温度和焊接的时间要适当，焊锡量要适中，不要过多。 (3)烙铁头要同时接触元件脚和线路板，使二者在短时间内同时受热达到焊接温度， 以防止虚焊。 (4)切不可将格铁头在焊点上来回移动。也不能用烙铁头向焊接脚上刷锡。 (5)焊接二极管、三极管等怕热元件时应用镊子夹住元件脚，使热量通过镊子散热， 不至于损坏元件。 (6)焊接集成电路时，一定等技术熟练后方可进行，注意时间要短，同时在焊接电路 板的时候要断开烙铁电源。 四、实训内容及步骤 1,焊接工具的认识及使用。 2.焊锡、焊料的认识及使用。 3.五步法焊接训练。 4.拆焊练习。 5.焊接技巧练习。 6.完成实训报告。 ⊙
10 4．焊接五步法 焊接五步法，如图3-2所示。 （1）准备施焊 准备好焊锡丝和烙铁。此时特别强调的是烙铁头部要保持干净，即可以沾上焊锡（俗称 吃锡）。 （2）加热焊件 将烙铁接触焊接点，首先要保证烙铁加热焊件各部分，例如印制板上引线和焊盘都使之 受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面 或边缘部分接触热容量较小的焊件，以保证焊件均匀受热。 （3）熔化焊料 当焊件加热到能熔化焊料的温度后，将焊丝置于焊点，焊料开始溶化并润湿焊点。 （4）移开焊锡 当熔化一定量的焊锡后，将焊锡丝移开。 （5）移开烙铁 当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致 450的方向。 5．焊接注意事项 （1）防止触电，勿要烫伤人、电源线及衣物等。 （2）电烙铁的温度和焊接的时间要适当，焊锡量要适中，不要过多。 （3）烙铁头要同时接触元件脚和线路板，使二者在短时间内同时受热达到焊接温度， 以防止虚焊。 （4）切不可将烙铁头在焊点上来回移动。也不能用烙铁头向焊接脚上刷锡。 （5）焊接二极管、三极管等怕热元件时应用镊子夹住元件脚，使热量通过镊子散热， 不至于损坏元件。 （6）焊接集成电路时，一定等技术熟练后方可进行，注意时间要短，同时在焊接电路 板的时候要断开烙铁电源。 四、实训内容及步骤 1．焊接工具的认识及使用。 2．焊锡、焊料的认识及使用。 3．五步法焊接训练。 4．拆焊练习。 5．焊接技巧练习。 6．完成实训报告。 图 3-2 焊接五步法
实训项目四常用电子仪器仪表使用 一、实训目的 1.了解常用仪器仪表的种类和用途。 2.熟悉万用表、直流稳压电源、示波器、信号发生器等仪器的使用及操作。 二、实训器材 1.数字万用表 2.直流稳压电源 3.信号发生器 4.示波器 5.测试用电路板和电子元器件 6.多媒体设备 三、数字万用表的使用及操作 1.数字万用表简介 数字万用表是以数字形式显示测量结果的万用表。它是利用模数转换原理，将被测量模 拟量转换为数字量，经计算、分析、比较后显示测量结果的多功能、多量程仪表。与指针式 万用表比较，内部结构发生了根本变化。具有读数直观清晰、测量精度高、分辨力强、测量 范围宽、功能齐全等优点。常用数字万用表的显示位数一般分为：三位半、四位半、五位半 等，与之相对应的数字显示最大值为：1999、19999、199999。 数字万用表可测量：直流电压、交流电压、直流电流、交流电流、电阻、电容、电感、 二极管、三极管、通断测试、温度、频率等。 2.数字万用表的使用及注意事项 (1)使用前首先应熟悉万用表上各个功能开关、按钮、测试插座的功能及用法。 (2)万用表面板上的选档旋钮旁边标明的数字，代表测量时允许输入的最大值，即测 量范围。 (3)测量电压时，数字万用表应与被测电路并联，测电流时应串联接在被测电路中， 表本身具有自动转换并显示极性的功能，当测量直流电压和电流时，可不必考虑表笔的接法。 (4)测量高压时应注意安全，当电压超过几百伏时，应该单手操作，即将黑表笔固定 在被测电路的公共端，红表笔去接触测试点。 (5)测量电阻器及检测二极管、检查线路通断时，红表笔带正电，黑表笔接COM插 座而带负电，这与指针式万用表欧姆档极性正好相反，因此，当检测二极管、三极管、发光 二极管、电解电容等有极性元件时，必须注意表笔的极性。 (6)数字万用表电阻档所提供的测试电流很小。测量二极管、晶体管正向电阻时，要 比用指针式万用表欧姆档测量的值高出几倍，甚至几十倍，这时可改用二极管档来测试PN 结正向压降，以获得准确的结果。 (7)严禁在电路带电的情况下，用数字万用表电阻档去测量电路的阻值 (8)测量有极性的电解电容器时，应先将电容器放电再测量.以免损坏仪表。 (9)测量电压时，严禁输入超过1000V或交流750V有效值的极限电压。36V以下为 安全电压，在测高于36V直流、25V交流电压时，要检查表笔是否可靠接触，是否正确连 接，是否绝缘性能良好，以避免电击。 (10)当使用仪表进行测量时，绝对不要打开电池盖或后盖，以免有触电危险。 四、直流稳压电源的使用及操作 以MPS-3000L为例介绍直流稳压电源的使用及操作。 11
11 实训项目四 常用电子仪器仪表使用 一、实训目的 1．了解常用仪器仪表的种类和用途。 2．熟悉万用表、直流稳压电源、示波器、信号发生器等仪器的使用及操作。 二、实训器材 1．数字万用表 2．直流稳压电源 3．信号发生器 4．示波器 5．测试用电路板和电子元器件 6．多媒体设备 三、数字万用表的使用及操作 1．数字万用表简介 数字万用表是以数字形式显示测量结果的万用表。它是利用模数转换原理，将被测量模 拟量转换为数字量，经计算、分析、比较后显示测量结果的多功能、多量程仪表。与指针式 万用表比较，内部结构发生了根本变化。具有读数直观清晰、测量精度高、分辨力强、测量 范围宽、功能齐全等优点。常用数字万用表的显示位数一般分为：三位半、四位半、五位半 等，与之相对应的数字显示最大值为：1999、19999、199999。 数字万用表可测量：直流电压、交流电压、直流电流、交流电流、电阻、电容、电感、 二极管、三极管、通断测试、温度、频率等。 2．数字万用表的使用及注意事项 （1）使用前首先应熟悉万用表上各个功能开关、按钮、测试插座的功能及用法。 （2）万用表面板上的选档旋钮旁边标明的数字，代表测量时允许输入的最大值，即测 量范围。 （3）测量电压时，数字万用表应与被测电路并联，测电流时应串联接在被测电路中， 表本身具有自动转换并显示极性的功能，当测量直流电压和电流时，可不必考虑表笔的接法。 （4）测量高压时应注意安全，当电压超过几百伏时，应该单手操作，即将黑表笔固定 在被测电路的公共端，红表笔去接触测试点。 （5）测量电阻器及检测二极管、检查线路通断时，红表笔带正电，黑表笔接 COM 插 座而带负电，这与指针式万用表欧姆档极性正好相反，因此，当检测二极管、三极管、发光 二极管、电解电容等有极性元件时，必须注意表笔的极性。 （6）数字万用表电阻档所提供的测试电流很小。测量二极管、晶体管正向电阻时，要 比用指针式万用表欧姆档测量的值高出几倍，甚至几十倍，这时可改用二极管档来测试 PN 结正向压降，以获得准确的结果。 （7）严禁在电路带电的情况下，用数字万用表电阻档去测量电路的阻值。 （8）测量有极性的电解电容器时，应先将电容器放电再测量．以免损坏仪表。 （9）测量电压时，严禁输入超过 1000V 或交流 750V 有效值的极限电压。36V 以下为 安全电压，在测高于 36V 直流、25V 交流电压时，要检查表笔是否可靠接触，是否正确连 接，是否绝缘性能良好，以避免电击。 （10）当使用仪表进行测量时，绝对不要打开电池盖或后盖，以免有触电危险。 四、直流稳压电源的使用及操作 以 MPS-3000L 为例介绍直流稳压电源的使用及操作
