6.安全用电操作规程 (1)使用电烙铁等发热电器时，必须配备铁支架，防止烫坏设备及发生火灾。 (2)不得带负载合闸，必须在电气设备关机状态下合闸。 (3)电气设备机电能源线路出现异常情况时，应首先切断电源，不得带电行动，绝对不 准自行拆修。 (4)不得用湿手接触开关、插座、灯头、刀闸等电器设备，更不要用湿布去擦拭和用水 冲洗电气设备。 (5)发现有人触电，应立即切断电源，用二氧化碳或四氯化碳灭火器灭火，不可用泡沫 灭火器或水进行灭火。 (6)使用台灯，更换螺口灯泡时，不要触及金属部分，并切断电源。使用仪器设备时， 不要触及金属部分。 (7)离开实验台时，必须关掉仪器设备的电源，切断实验台总电源
3 6. 安全用电操作规程 （1）使用电烙铁等发热电器时，必须配备铁支架，防止烫坏设备及发生火灾。 （2）不得带负载合闸，必须在电气设备关机状态下合闸。 （3）电气设备机电能源线路出现异常情况时，应首先切断电源，不得带电行动，绝对不 准自行拆修。 （4）不得用湿手接触开关、插座、灯头、刀闸等电器设备，更不要用湿布去擦拭和用水 冲洗电气设备。 （5）发现有人触电，应立即切断电源，用二氧化碳或四氯化碳灭火器灭火，不可用泡沫 灭火器或水进行灭火。 （6）使用台灯，更换螺口灯泡时，不要触及金属部分，并切断电源。使用仪器设备时， 不要触及金属部分。 （7）离开实验台时，必须关掉仪器设备的电源，切断实验台总电源
实训项目二电子元器件的识别与测试 一、实训目的 1.了解常用电子元器件（如：电阻、电容、电感、变压器、二极管、三极管、单结管、 晶闸管、数码管、接插件、开关、集成电路、电声器件等)的种类、结构、参数、性能等。 2.学会识别、选用、测量、安装各类电子元器件。 二、实训器材 1.数字万用表。 2.各种常用电子元器件。 3.电子元器件展板。 4.多媒体设备等。 三、电子元器件的识别与测试 特殊的元器件检测需要多种通用或专用测试仪器，一般性的技术改造和电子制作，利用 万用表等普通仪表对元器件检测，也可满足制作要求。 1.电阻器 (1)根据电阻器上的标志识别电阻器的阻值。 (2)用万用表准确测量电阻器的阻值。 2.电位器 (1)用万用表测量电位器固定端的阻值。 (2)用万用表检测电位器活动端的性能。 3.电容器 (1)根据电容器的标志识别电容器的容量。 (2)用万用表（具有电容测量档的数字万用表）测量电容器的容量。 (3)小电容(C≤0.1F)可测短路、断路、漏电故障。常用测电阻的方法：正常情况 下，电阻为无穷大，若电阻接近或等于零，则电容短路：若为某一数值，则电容漏电。 (4)电解电容正负极性的判断 ①引脚较长的一端为+”极，引脚较短的一端为“-”极。 ②标有“-”标志的一端为-”极。 ③用万用表判断：用红、黑表笔接触电容器的两引脚，记住漏电电流的大小。然后将 电容器的正、负引脚短接一下，将红、黑表笔对调后，再测漏电电流，漏电电流小的一次， 与黑表笔相接的引脚为+”极。 (5)注意：由于电容器具有储存电荷的能力，因此，在测量或触摸大电解电容器时， 要先将两个引脚短路一下（方法是：手拿带有塑料柄的螺丝刀，然后用金属部分将引脚短路）， 以将电容器中存储的电荷泻放，否则，可能会损坏测试仪表或出现电击伤人的意外情况。 4.电感器 (1)根据电感器的标志识别电感器的电感量。 (2)用万用表（具有电感测量档的数字万用表）测量电感器的电感量。 (3)电感线圈的测量：可用万用表的欧姆档测线圈的直流电阻，若电阻为零或接近零， 则说明线圈短路或局部短路：若电阻为无穷大，则说明线圈断路。 (4)注意：在测电感器时，数字万用表的量程选择很重要，最好选择接近标称电感量 的量程去测量：否则测试结果将会与实际值有很大的误差
4 实训项目二 电子元器件的识别与测试 一、实训目的 1．了解常用电子元器件（如：电阻、电容、电感、变压器、二极管、三极管、单结管、 晶闸管、数码管、接插件、开关、集成电路、电声器件等）的种类、结构、参数、性能等。 2．学会识别、选用、测量、安装各类电子元器件。 二、实训器材 1．数字万用表。 2．各种常用电子元器件。 3．电子元器件展板。 4．多媒体设备等。 三、电子元器件的识别与测试 特殊的元器件检测需要多种通用或专用测试仪器，一般性的技术改造和电子制作，利用 万用表等普通仪表对元器件检测，也可满足制作要求。 1．电阻器 （1）根据电阻器上的标志识别电阻器的阻值。 （2）用万用表准确测量电阻器的阻值。 2．电位器 （1）用万用表测量电位器固定端的阻值。 （2）用万用表检测电位器活动端的性能。 3．电容器 （1）根据电容器的标志识别电容器的容量。 （2）用万用表（具有电容测量档的数字万用表）测量电容器的容量。 （3）小电容（C≤0.1μF）可测短路、断路、漏电故障。常用测电阻的方法：正常情况 下，电阻为无穷大，若电阻接近或等于零，则电容短路；若为某一数值，则电容漏电。 （4）电解电容正负极性的判断 ①引脚较长的一端为―+‖极，引脚较短的一端为―−‖极。 ②标有―−‖标志的一端为―−‖极。 ③用万用表判断：用红、黑表笔接触电容器的两引脚，记住漏电电流的大小。然后将 电容器的正、负引脚短接一下，将红、黑表笔对调后，再测漏电电流，漏电电流小的一次， 与黑表笔相接的引脚为―+‖极。 （5）注意：由于电容器具有储存电荷的能力，因此，在测量或触摸大电解电容器时， 要先将两个引脚短路一下（方法是：手拿带有塑料柄的螺丝刀，然后用金属部分将引脚短路）， 以将电容器中存储的电荷泻放，否则，可能会损坏测试仪表或出现电击伤人的意外情况。 4．电感器 （1）根据电感器的标志识别电感器的电感量。 （2）用万用表（具有电感测量档的数字万用表）测量电感器的电感量。 （3）电感线圈的测量：可用万用表的欧姆档测线圈的直流电阻，若电阻为零或接近零， 则说明线圈短路或局部短路；若电阻为无穷大，则说明线圈断路。 （4）注意：在测电感器时，数字万用表的量程选择很重要，最好选择接近标称电感量 的量程去测量；否则测试结果将会与实际值有很大的误差
5.变压器 (1)初、次级绕组的判别：电源变压器的初级绕组引脚和次级绕组引脚通常是分别从 两侧引出的，并且初级绕组多标有220V的字样，次级绕组则标出额定输出值，如：15V、 24V、35V等。对于输出变压器，初级绕组电阻值通常大于次级绕组电阻值。 (2)线圈通/断的检测：用万用表检测变压器线圈绕组两个接线端子之间的电阻值，若 某个绕组的电阻值为无穷大，则说明该绕组有断路性故障。 若电源变压器发生短路性故障时，主要现象是发热严重和次级输出电压失常。 (3)直流电阻的检测：可用万用表测量变压器绕组的电阻值。一般情况下，输入变压 器的电阻值较大，初级多为百欧姆，次级多为12002。输出变压器的初级多为几十~上百 欧姆，次级多为零点几~几欧姆。 6.二极管 (1)二极管简介 二极管(Diode)是常用半导体组件之一。二极管有正、负两个引脚。正端称为阳极A, 负端称为阴极K。二极管内部由一个PN结构成，具有单向导电性，电流只能从阳极流向阴 极。二极管种类很多，二极管的电路符号如图21所示。 VD ZD LED DIODE ZENER LED PHOTO DIODE VARACTOR 二极管 稳压二极管 发光二极管 光电二极管 变容二极管 图2-1二极管的电路符号 (2)二极管的识别 ①普通二极管：在电路中常用VD或D”表示，有标记的一端为-”极。 ②稳压二极管：在电路中常用ZD表示，有标记的一端为-”极。 ③金属封装二极管：螺母部分通常为-”极。 ④发光二极管：通常用引脚长短来识别，长脚为+”极，短脚为“-”极。还可以用内部 电极来识别，一般来说，电极较小、个头较矮的一个为+”极，电极较大的一个为-”极。对 于贴片发光二极管，有缺口的一端为-”极。 (3)二极管的测试 ①测试二极管的正向压降：用数字万用表的二极管档测试二极管时，红表笔接二极管 的“+”极，黑表笔接二极管的-”极，此时显示屏上即可显示二极管的正向压降值。不同材料 的二极管，其正向压降值不同，一般锗管为0.15~0.30V,硅管为0.4~0.70V。 ②用万用表的电阻档测试二极管的正、反向电阻值，可以判断二极管的极性和好坏。 ③发光二极管LED的测试：将数字万用表拨至二极管档，红表笔接LED的正极，黑 表笔接LED的负极，LED发光。也可以将数字万用表拨至HE档，LED的正、负极分别插 入NPN的C、E孔，LED发光。（注意：由于电流较大，点亮时间不要太长）。 7.三极管 (1)三极管简介 晶体三极管(Transistor)也称晶体管或三极管。晶体三极管是双极型晶体管(Bipolar Junction Transistor,BJT)的简称，是常用半导体组件之一，具有电流放大和开关作用。三 极管种类很多，三极管的结构和电路符号如图2-2所示。 5
5 5．变压器 （1）初、次级绕组的判别：电源变压器的初级绕组引脚和次级绕组引脚通常是分别从 两侧引出的，并且初级绕组多标有 220V 的字样，次级绕组则标出额定输出值，如：15V、 24V、35V 等。对于输出变压器，初级绕组电阻值通常大于次级绕组电阻值。 （2）线圈通/断的检测：用万用表检测变压器线圈绕组两个接线端子之间的电阻值，若 某个绕组的电阻值为无穷大，则说明该绕组有断路性故障。 若电源变压器发生短路性故障时，主要现象是发热严重和次级输出电压失常。 （3）直流电阻的检测：可用万用表测量变压器绕组的电阻值。一般情况下，输入变压 器的电阻值较大，初级多为百欧姆，次级多为 1～200Ω。输出变压器的初级多为几十～上百 欧姆，次级多为零点几～几欧姆。 6．二极管 （1）二极管简介 二极管（Diode）是常用半导体组件之一。二极管有正、负两个引脚。正端称为阳极 A， 负端称为阴极 K。二极管内部由一个 PN 结构成，具有单向导电性，电流只能从阳极流向阴 极。二极管种类很多，二极管的电路符号如图 2-1 所示。 V D DIODE ZENER LED PHOTO DIODE VARACTOR 二极管 稳压二极管 发光二极管 光电二极管 变容二极管 Z D LED 图 2-1 二极管的电路符号 （2）二极管的识别 ①普通二极管：在电路中常用―VD‖或―D‖表示，有标记的一端为―−‖极。 ②稳压二极管：在电路中常用―ZD‖表示，有标记的一端为―−‖极。 ③金属封装二极管：螺母部分通常为―−‖极。 ④发光二极管：通常用引脚长短来识别，长脚为―+‖极，短脚为―−‖极。还可以用内部 电极来识别，一般来说，电极较小、个头较矮的一个为―+‖极，电极较大的一个为―−‖极。对 于贴片发光二极管，有缺口的一端为―−‖极。 （3）二极管的测试 ①测试二极管的正向压降：用数字万用表的二极管档测试二极管时，红表笔接二极管 的―+‖极，黑表笔接二极管的―−‖极，此时显示屏上即可显示二极管的正向压降值。不同材料 的二极管，其正向压降值不同，一般锗管为 0.15～0.30V，硅管为 0.4～0.70V。 ②用万用表的电阻档测试二极管的正、反向电阻值，可以判断二极管的极性和好坏。 ③发光二极管 LED 的测试：将数字万用表拨至二极管档，红表笔接 LED 的正极，黑 表笔接 LED 的负极，LED 发光。也可以将数字万用表拨至 HFE档，LED 的正、负极分别插 入 NPN 的 C、E 孔，LED 发光。（注意：由于电流较大，点亮时间不要太长）。 7．三极管 （1）三极管简介 晶体三极管（Transistor）也称晶体管或三极管。晶体三极管是双极型晶体管（Bipolar Junction Transistor，BJT）的简称，是常用半导体组件之一，具有电流放大和开关作用。三 极管种类很多，三极管的结构和电路符号如图 2-2 所示
c c 本 e oe ●)e PNP型三极管 PN型三极管 PNP型三极管 NPN型三极管 图2-2三极管的结构和电路符号 (2)三极管引脚的识别 ①三极管引脚的排列位置依其品种、型号及功能等不同而异。 ②国产中、小功率金属封装三极管：一般在管壳上有一个小凸片，与该凸片相邻最近 的引脚为“发射极”（或e),中间引脚为“基极”（或b),另一个引脚为集电极”（或c)。 ③塑料封装三极管：通常的判别方法是三极管平的一面朝上，三个引脚朝向自己，从 左到右，依次为、b、c。但不是所有塑封三极管都按照这种方法判别，其引脚的排列位置 依其品种、型号等不同而异。还有一些塑封三极管，有时也会标出e、b、c引脚的名称。 ④大功率金属封装三极管：其外壳通常为集电极（或c),另外两个电极为基极（或b) 和发射极（或e)。 (3)三极管的测试 ①用数字万用表判断三极管的电极： 将数字万用表拨至二极管档，红表笔固定任接某个引脚（假设三极管为NPN型）用黑 表笔依次接触另外两个引脚，测试PN结的正向压降，如果两次显示值都小于1V,则红表 笔所接的引脚为基极”（或b)。其中数值较大的一次，黑表笔所接的为“发射极”（或）， 则另外一个管脚为“集电极”（或c)。 若是PNP型三极管，则将红表笔换成黑表笔，方法同上。 ②用数字万用表鉴别硅管与锗管： 在①的测试中，若所测的PN结正向压降值在0.2V左右（或小于0.4V),则该管为锗 管。若所测的PN结正向压降值在0.6V左右，则该管为硅管。 ③用数字万用表测量管子的共发射极电流放大系数E或B值： 将万用表拨在E档，可以测出该管的B值。 8.单结管 (1)单结管简介 单结管是单结晶体管(Unijunction Transistor,UTJ)的简称，又名双基极二极管，是 由一个PN结和三个电极构成的半导体器件。单结管的结构和电路符号，如图2-3所示。 b2 图2-3单结管的结构和电路符号2
6 PNP 型三极管 NPN 型三极管 图 2-2 三极管的结构和电路符号 （2）三极管引脚的识别 ①三极管引脚的排列位置依其品种、型号及功能等不同而异。 ②国产中、小功率金属封装三极管：一般在管壳上有一个小凸片，与该凸片相邻最近 的引脚为―发射极‖（或 e），中间引脚为―基极‖（或 b），另一个引脚为―集电极‖（或 c）。 ③塑料封装三极管：通常的判别方法是三极管平的一面朝上，三个引脚朝向自己，从 左到右，依次为 e、b、c。但不是所有塑封三极管都按照这种方法判别，其引脚的排列位置 依其品种、型号等不同而异。还有一些塑封三极管，有时也会标出 e、b、c 引脚的名称。 ④大功率金属封装三极管：其外壳通常为集电极（或 c），另外两个电极为基极（或 b） 和发射极（或 e）。 （3）三极管的测试 ①用数字万用表判断三极管的电极： 将数字万用表拨至二极管档，红表笔固定任接某个引脚（假设三极管为 NPN 型）用黑 表笔依次接触另外两个引脚，测试 PN 结的正向压降，如果两次显示值都小于 1V，则红表 笔所接的引脚为―基极‖（或 b）。其中数值较大的一次，黑表笔所接的为―发射极‖（或 e）， 则另外一个管脚为―集电极‖（或 c）。 若是 PNP 型三极管，则将红表笔换成黑表笔，方法同上。 ②用数字万用表鉴别硅管与锗管： 在①的测试中，若所测的 PN 结正向压降值在 0.2V 左右（或小于 0.4V），则该管为锗 管。若所测的 PN 结正向压降值在 0.6V 左右，则该管为硅管。 ③用数字万用表测量管子的共发射极电流放大系数 hFE或 β 值： 将万用表拨在 hFE档，可以测出该管的 β 值。 8．单结管 （1）单结管简介 单结管是单结晶体管（Unijunction Transistor，UTJ）的简称，又名双基极二极管，是 由一个 PN 结和三个电极构成的半导体器件。单结管的结构和电路符号，如图 2-3 所示。 Rb 1 Rb 2 VD b2 b1 e A 图 2-3 单结管的结构和电路符号 c b e c b e e e b1 b2

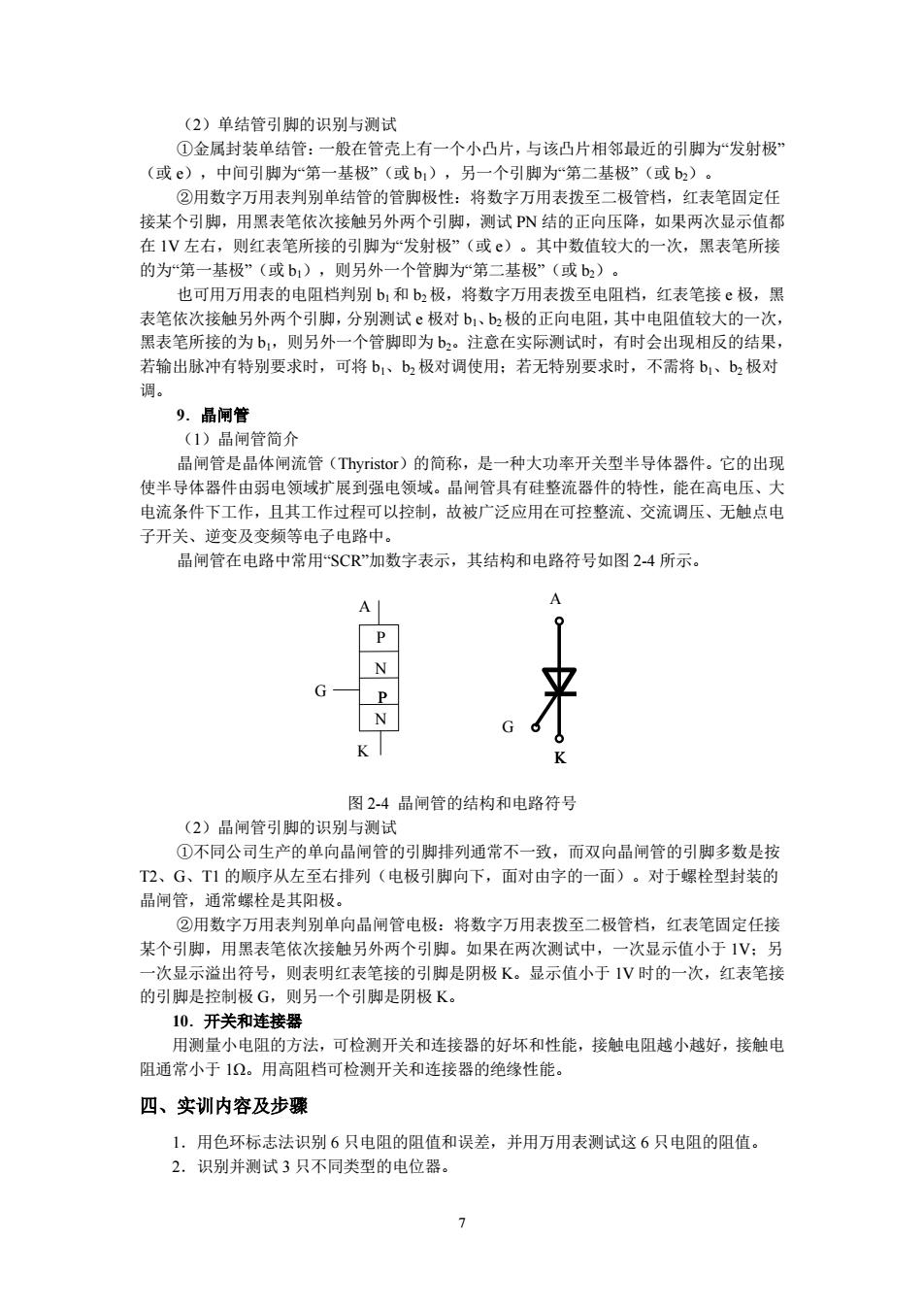

(2)单结管引脚的识别与测试 ①金属封装单结管：一般在管壳上有一个小凸片，与该凸片相邻最近的引脚为“发射极” (或e),中间引脚为“第一基极”（或b1),另一个引脚为“第二基极”（或b2)。 ②用数字万用表判别单结管的管脚极性：将数字万用表拨至二极管档，红表笔固定任 接某个引脚，用黑表笔依次接触另外两个引脚，测试PN结的正向压降，如果两次显示值都 在1V左右，则红表笔所接的引脚为“发射极”（或）。其中数值较大的一次，黑表笔所接 的为“第一基极”（或b1),则另外一个管脚为“第二基极”（或b2)。 也可用万用表的电阻档判别b1和b2极，将数字万用表拨至电阻档，红表笔接e极，黑 表笔依次接触另外两个引脚，分别测试e极对b1、b2极的正向电阻，其中电阻值较大的一次， 黑表笔所接的为b1,则另外一个管脚即为b2。注意在实际测试时，有时会出现相反的结果， 若输出脉冲有特别要求时，可将b1、b2极对调使用：若无特别要求时，不需将b1、b2极对 调。 9.晶闸管 (1)晶闸管简介 晶闸管是晶体闸流管(Thyristor)的简称，是一种大功率开关型半导体器件。它的出现 使半导体器件由弱电领域扩展到强电领域。晶闸管具有硅整流器件的特性，能在高电压、大 电流条件下工作，且其工作过程可以控制，故被广泛应用在可控整流、交流调压、无触点电 子开关、逆变及变频等电子电路中。 晶闸管在电路中常用SCR”加数字表示，其结构和电路符号如图2-4所示。 A A N P N K 图2-4晶闸管的结构和电路符号 (2)晶闸管引脚的识别与测试 ①不同公司生产的单向晶闸管的引脚排列通常不一致，而双向晶闸管的引脚多数是按 T2、G、T1的顺序从左至右排列（电极引脚向下，面对由字的一面）。对于螺栓型封装的 晶闸管，通常螺栓是其阳极。 ②用数字万用表判别单向晶闸管电极：将数字万用表拨至二极管档，红表笔固定任接 某个引脚，用黑表笔依次接触另外两个引脚。如果在两次测试中，一次显示值小于1V:另 一次显示溢出符号，则表明红表笔接的引脚是阴极K。显示值小于1V时的一次，红表笔接 的引脚是控制极G,则另一个引脚是阴极K。 10.开关和连接器 用测量小电阻的方法，可检测开关和连接器的好坏和性能，接触电阻越小越好，接触电 阻通常小于1Ω。用高阻档可检测开关和连接器的绝缘性能。 四、实训内容及步骤 1.用色环标志法识别6只电阻的阻值和误差，并用万用表测试这6只电阻的阻值。 2.识别并测试3只不同类型的电位器
7 （2）单结管引脚的识别与测试 ①金属封装单结管：一般在管壳上有一个小凸片，与该凸片相邻最近的引脚为―发射极‖ （或 e），中间引脚为―第一基极‖（或 b1），另一个引脚为―第二基极‖（或 b2）。 ②用数字万用表判别单结管的管脚极性：将数字万用表拨至二极管档，红表笔固定任 接某个引脚，用黑表笔依次接触另外两个引脚，测试 PN 结的正向压降，如果两次显示值都 在 1V 左右，则红表笔所接的引脚为―发射极‖（或 e）。其中数值较大的一次，黑表笔所接 的为―第一基极‖（或 b1），则另外一个管脚为―第二基极‖（或 b2）。 也可用万用表的电阻档判别 b1和 b2极，将数字万用表拨至电阻档，红表笔接 e 极，黑 表笔依次接触另外两个引脚，分别测试 e 极对 b1、b2极的正向电阻，其中电阻值较大的一次， 黑表笔所接的为 b1，则另外一个管脚即为 b2。注意在实际测试时，有时会出现相反的结果， 若输出脉冲有特别要求时，可将 b1、b2 极对调使用；若无特别要求时，不需将 b1、b2 极对 调。 9．晶闸管 （1）晶闸管简介 晶闸管是晶体闸流管（Thyristor）的简称，是一种大功率开关型半导体器件。它的出现 使半导体器件由弱电领域扩展到强电领域。晶闸管具有硅整流器件的特性，能在高电压、大 电流条件下工作，且其工作过程可以控制，故被广泛应用在可控整流、交流调压、无触点电 子开关、逆变及变频等电子电路中。 晶闸管在电路中常用―SCR‖加数字表示，其结构和电路符号如图 2-4 所示。 图 2-4 晶闸管的结构和电路符号 （2）晶闸管引脚的识别与测试 ①不同公司生产的单向晶闸管的引脚排列通常不一致，而双向晶闸管的引脚多数是按 T2、G、T1 的顺序从左至右排列（电极引脚向下，面对由字的一面）。对于螺栓型封装的 晶闸管，通常螺栓是其阳极。 ②用数字万用表判别单向晶闸管电极：将数字万用表拨至二极管档，红表笔固定任接 某个引脚，用黑表笔依次接触另外两个引脚。如果在两次测试中，一次显示值小于 1V；另 一次显示溢出符号，则表明红表笔接的引脚是阴极 K。显示值小于 1V 时的一次，红表笔接 的引脚是控制极 G，则另一个引脚是阴极 K。 10．开关和连接器 用测量小电阻的方法，可检测开关和连接器的好坏和性能，接触电阻越小越好，接触电 阻通常小于 1Ω。用高阻档可检测开关和连接器的绝缘性能。 四、实训内容及步骤 1．用色环标志法识别 6 只电阻的阻值和误差，并用万用表测试这 6 只电阻的阻值。 2．识别并测试 3 只不同类型的电位器。 A K G A G K P N N P P
