第六章 直流电源电路 6.1 直流电源的组成 变压 整流 滤波 稳压 交流电源 本 负载 3 功能：把交流电压变成稳定的大小合适的直流电压 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 第六章 直流电源电路 6.1 直流电源的组成 功能：把交流电压变成稳定的大小合适 的直流电压 u4 uo u1 u2 u3 交流电源 负载 变压 整流 滤波 稳压
6.2整流电路 一、单相半波整流电路 1.电路结构 3.工作波形 b 2.工作原理 u正半周，Va>Vb? 二极管D导通； u负半周，Va<Vb, 二极管D截止。 章目录上一页下一页返回 退出
章目录 上一页 下一页 返回 退出 t uD O 一、单相半波整流电路 2. 工作原理 u 正半周，Va>Vb， 二极管D导通； 3. 工作波形 u 负半周，Va< Vb， 二极管D 截止 。 1. 电路结构 – + + – Tr a D u uo b RL io u t O uo O t 2U 2U − 2U 6.2 整流电路

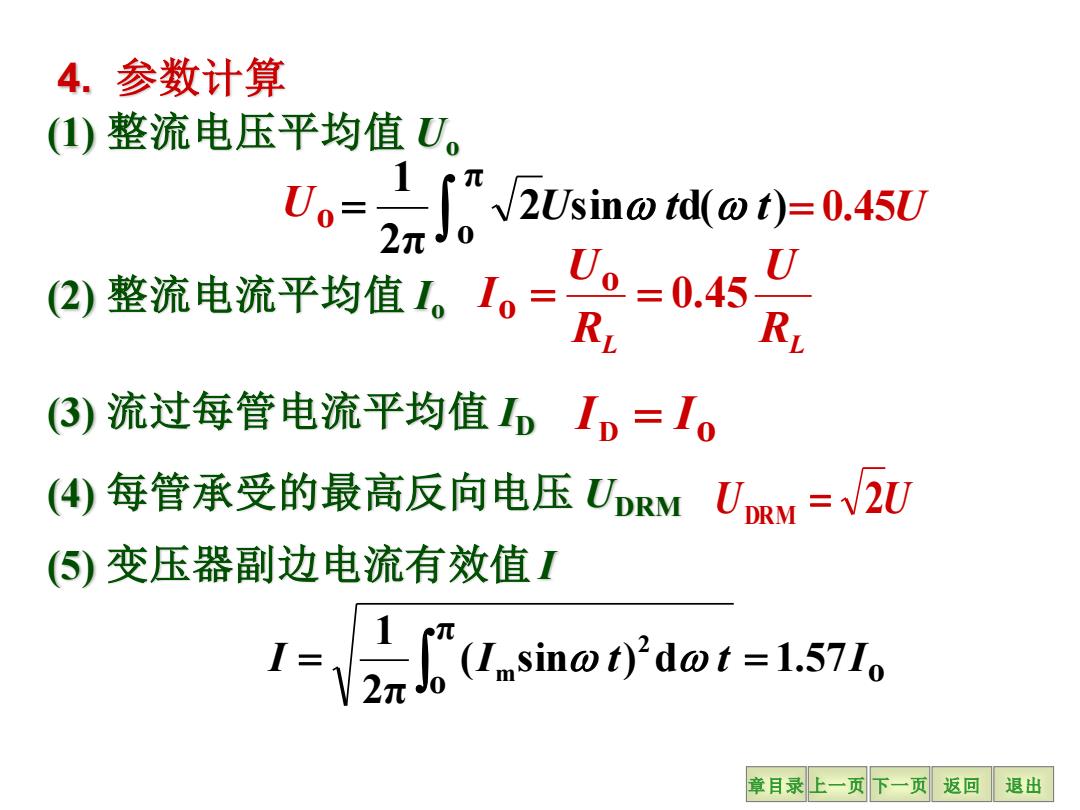

4.参数计算 (1)整流电压平均值U。 U,-2元Usimo作.5U U 整流电流平均值。1，-0=0.4 2) R R (3)流过每管电流平均值ID=Io ()④每管承受的最高反向电压UDRM UDRM=V2U (⑤)变压器副边电流有效值1 1=z元u.in!=l57。 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 4. 参数计算 (1) 整流电压平均值 Uo (2) 整流电流平均值 Io L RL U R U I 0.45 o o = = (3) 流过每管电流平均值 ID D o I = I (4) 每管承受的最高反向电压 UDRM UDRM = 2U (5) 变压器副边电流有效值 I o π ο ( sin ) d 1.57 2π 1 2 m I = I t t = I 2 sin d( ) 2π 1 π ο U t t Uo = = 0.45U

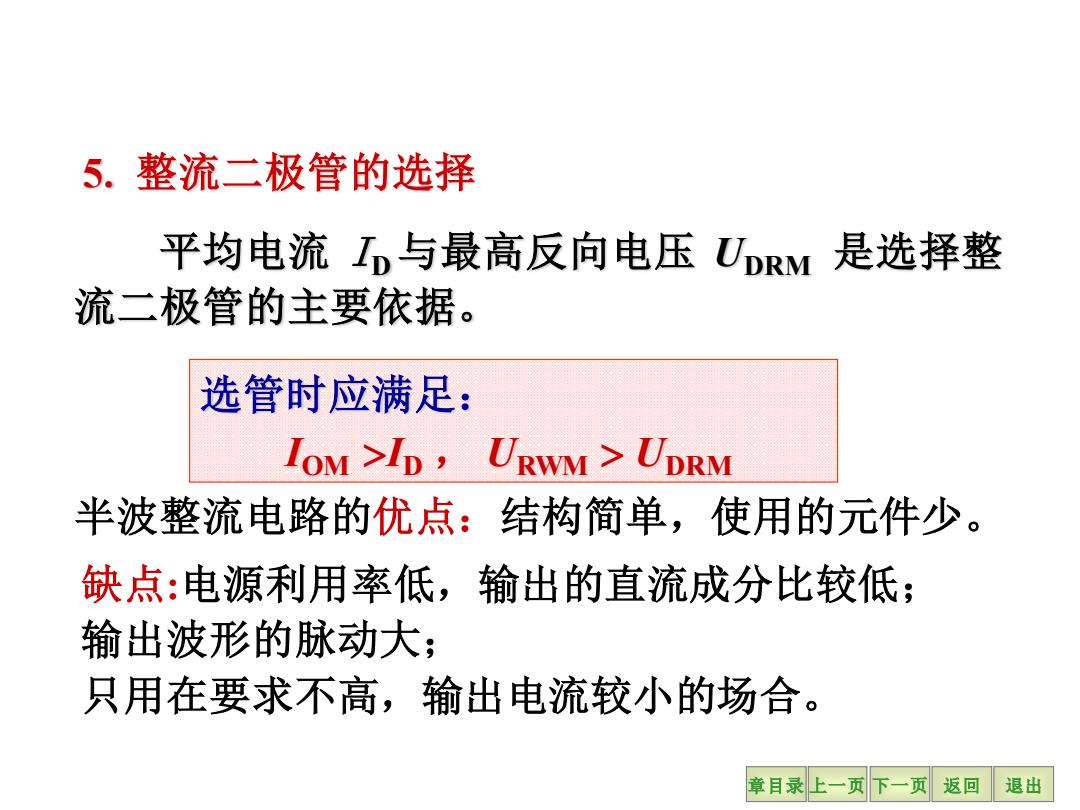

5.整流二极管的选择 平均电流ID与最高反向电压UDRM是选择整 流二极管的主要依据。 选管时应满足： IOM >ID URWM UDRM 半波整流电路的优点：结构简单，使用的元件少。 缺点：电源利用率低，输出的直流成分比较低； 输出波形的脉动大； 只用在要求不高，输出电流较小的场合。 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 5. 整流二极管的选择 平均电流 I D 与最高反向电压 UDRM 是选择整 流二极管的主要依据。 选管时应满足： IOM ID ， URWM UDRM 半波整流电路的优点：结构简单，使用的元件少。 缺点:电源利用率低，输出的直流成分比较低； 输出波形的脉动大； 只用在要求不高，输出电流较小的场合
二、单相桥式整流电路 1.电路结构 3.工作波形 un ④+ 2U 2.工作原理 u正半周，V>Vb,二 极管D1D3导通，D2 D4截止。 -202 Up4 章目录上一页下一页返回 退出
章目录 上一页 下一页 返回 退出 二、单相桥式整流电路 2. 工作原理 u 正半周，Va>Vb，二 极管 D1、 D3 导通， D2、 D4 截止 。 3. 工作波形 uD2 uD4 1. 电路结构 － uo uD t t RL u io uo 1 3 2 4 a b + – + – － u t 2U 2U − 2U
