第五章正孩波振荡电路 5.1产生正孩波振荡的条件 自激振荡 放大电路在无输入信号的情况下，就能输出一定频率和 幅值的交流信号的现象。 开关合在“1”为无 反馈放大电路。 A Uo AUi F 开关合在“2”为 有反馈放大电路 如果：U=心 U。=AUe 开关合在“2”时，去掉，仍有稳定的输出。反馈信号代 替了放大电路的输入信号。 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 第五章 正弦波振荡电路 5.1 产生正弦波振荡的条件 自激振荡 放大电路在无输入信号的情况下，就能输出一定频率和 幅值的交流信号的现象。 开关合在 “1”为无 反馈放大电路。 UO Au Ui = 开关合在“2” 为 有反馈放大电路 UO Au Uf = Uf Ui 如果： = 开关合在“2”时, 去掉ui仍有稳定的输出。反馈信号代 替了放大电路的输入信号。 1 Ui UO S A 2 Uf F
5.1.1自激振荡的条件 自激振荡的条件 0。=AU Ur=FUo →AF=1 U。=AF。 即：A L F2=1 (1)幅度条件： (2)相位条件： PA+pp=±2nm n是整数 相位条件意味着振荡电路必须是正反馈： 幅度条件表明反馈放大器要产生自激振荡，还必须有足够 的反馈量（可以通过调整放大倍数A或反馈系数F达到）。 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 5.1.1 自激振荡的条件 (1) 幅度条件： Au F = 1 1 即： Au A F F = (2) 相位条件： A + F = 2nπ n是整数 相位条件意味着振荡电路必须是正反馈； 幅度条件表明反馈放大器要产生自激振荡，还必须有足够 的反馈量(可以通过调整放大倍数A 或反馈系数F 达到) 。 U A U O u f • = U A FU O O u • • = 1 A F u • • = U F U f O • = 自激振荡的条件
5.1.2正弦波振荡电路的组成 (1)放大电路：放大信号 (2)反馈网络：必须是正反馈，反馈信号即是 放大电路的输入信号 (3)选频网络：保证输出为单一频率的正弦波 即使电路只在某一特定频率下满足 自激振荡条件 (4)稳幅环节：使电路能从AF>1,过渡到 AF=1,从而达到稳幅振荡。 章目录上一页下一页返回 退出

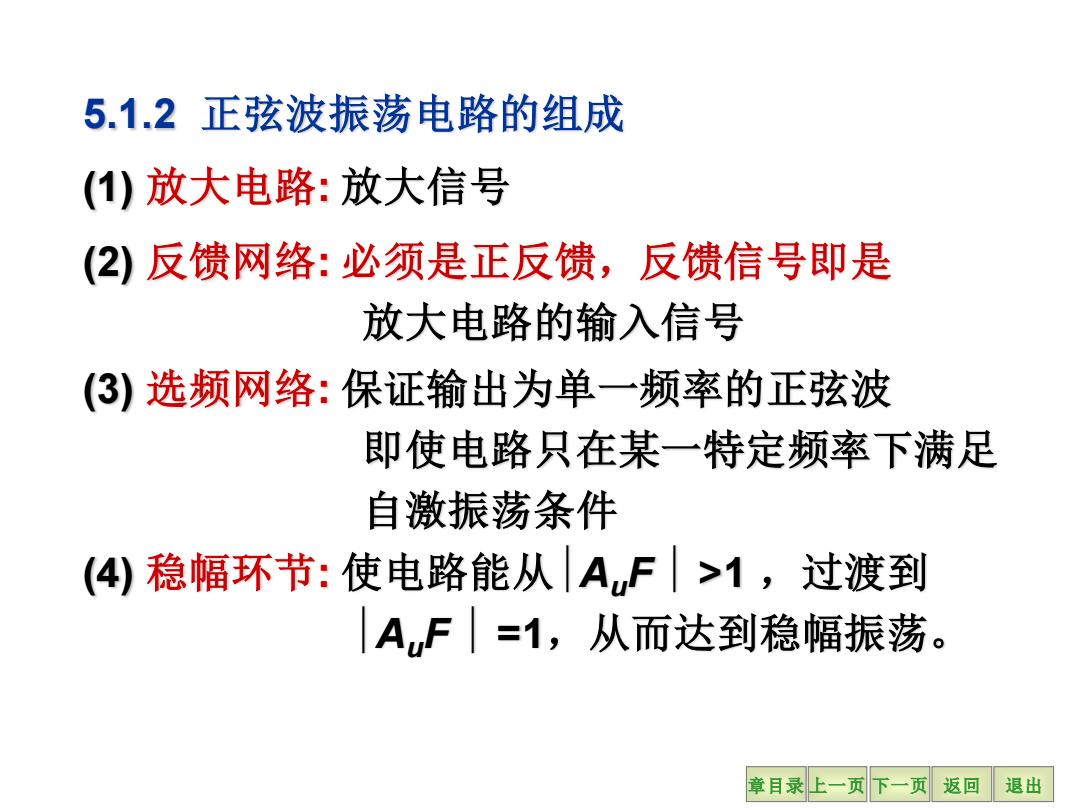

章目录 上一页 下一页 返回 退出 5.1.2 正弦波振荡电路的组成 (1) 放大电路: 放大信号 (2) 反馈网络: 必须是正反馈，反馈信号即是 放大电路的输入信号 (3) 选频网络: 保证输出为单一频率的正弦波 即使电路只在某一特定频率下满足 自激振荡条件 (4) 稳幅环节: 使电路能从AuF >1 ，过渡到 AuF =1，从而达到稳幅振荡
5.1.3 正弦波振荡电路的类型 LC振荡电路：输出功率大、频率高。 RC振荡电路：输出功率小、频率低。 石英晶体振荡电路：频率稳定度高。 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 5.1.3 正弦波振荡电路的类型 LC振荡电路:输出功率大、频率高。 RC振荡电路:输出功率小、频率低。 石英晶体振荡电路：频率稳定度高
5.2RC正弦波振荡电路 一、电路结构 选出单一频 率的信号 00 RC选频网络 正反馈网络 用正反馈信号wr 作为输入信号 同相比例电路 选频网络 放大电路 章目录上一页下一页 返回 退出
章目录 上一页 下一页 返回 退出 5.2 RC正弦波振荡电路 RC选频网络 正反馈网络 放大电路 用正反馈信号uf 作为输入信号 选出单一频 率的信号 一、 电路结构 uf – + R + + ∞ RF R1 C R C – uO – + 同相比例电路 选频网络
